ADS8586S器件是一個6通道集成數據采集（DAQ）系統，基于同步采樣、16位逐次逼近（SAR）模數轉換器（ADC），每通道最大工作頻率為250 kSPS。該器件每個通道都有一個完整的模擬前端，包括一個具有1 MΩ高輸入阻抗的可編程增益放大器（PGA）、輸入鉗位、低通濾波器和一個ADC輸入驅動器。該器件還具有低漂移精密基準電壓源，帶有用于驅動ADC的緩沖器。支持串行、并行和并行字節通信的靈活數字接口使該器件能夠與各種主機控制器一起使用。

該ADS8586S可配置為使用5 V單電源接受±10V或±5V真雙極性輸入。高輸入阻抗允許直接與傳感器和變壓器連接，從而消除了對外部驅動電路的需求。該器件的高性能和準確性，以及零延遲轉換，也使該ADS8586S成為許多工業自動化和控制應用的絕佳選擇。
*附件：ads8586s.pdf

特性

• 16位ADC，集成模擬前端
• 同時采樣：6 通道
• 引腳可編程雙極性輸入：±10 V和±5 V
• 高輸入阻抗：1 MΩ
• 5V 模擬電源：2.3V 至 5V 數字電源
• 具有 7kV ESD 的過壓輸入鉗位
• 低漂移片內基準電壓源 （2.5 V） 和緩沖器
• 卓越的性能：
  • 每通道 250-kSPS 最大吞吐量
  • DNL：±0.35 LSB;INL：±0.45 LSB
  • 信噪比：96.4 dB;總諧波擾：?114 dB
• 過溫性能：
  • 最大偏移漂移：3 ppm/°C
  • 增益漂移：6 ppm/°C
• 用于過采樣的片內數字濾波器
• 靈活的并行、字節和串行接口
• 溫度范圍：–40°C 至 +125°C
• 封裝：64引腳LQFP

參數

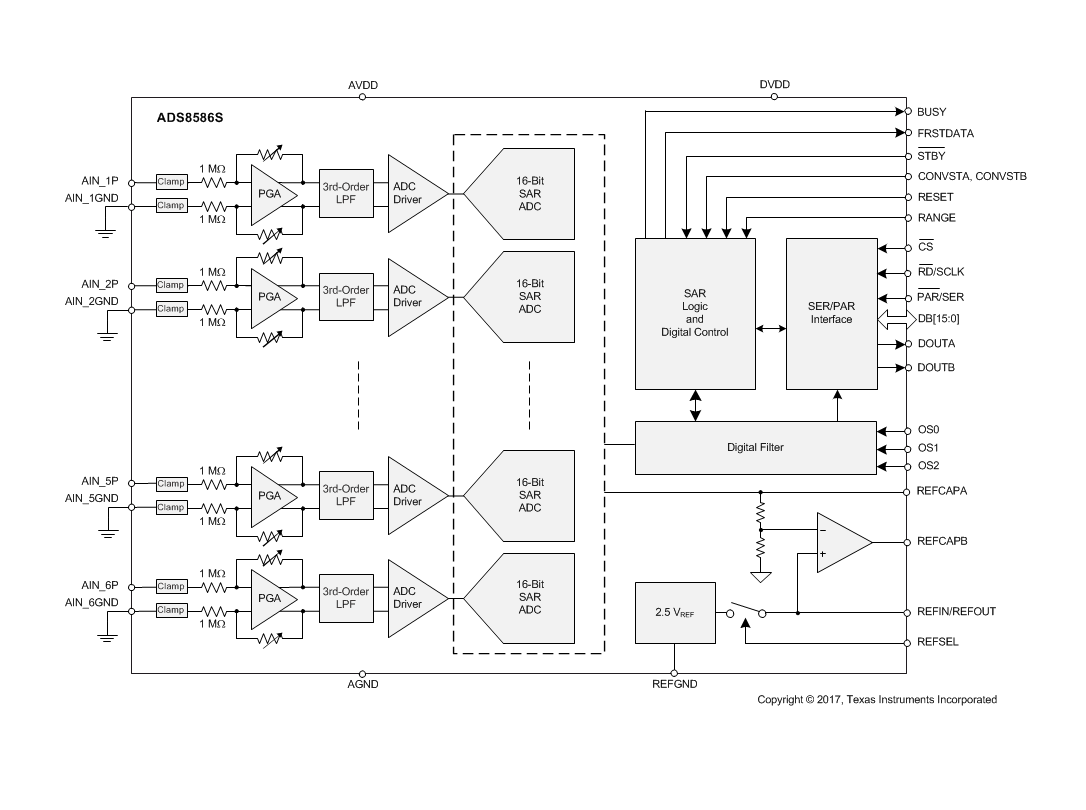

方框圖

ADS8586S 是德州儀器推出的 16 位、6 通道同步采樣模數轉換器（ADC），集成完整模擬前端與參考電壓源，支持單電源供電下的雙極性輸入，專為多通道高精度數據采集場景設計，適配電網監測、工業自動化等工業級應用。

一、產品基礎信息

• 文檔與版本 ：文檔版本為 SBAS833A，發布于 2017 年 4 月，同月修訂，包含核心特性、參數規格、功能說明、應用方案及訂購信息。
• 核心定位 ：基于逐次逼近寄存器（SAR）架構，6 通道同步采樣，集成可編程增益放大器（PGA）、低通濾波器、輸入鉗位保護及 2.5 V 低漂移參考源，無需外部驅動電路即可直接連接傳感器或變壓器。
• 系列對比 ：同系列包含 ADS8588S（8 通道，200 kSPS）、ADS8584S（4 通道，330 kSPS），ADS8586S 為 6 通道，最高采樣率 250 kSPS，通道數與采樣率呈反向配置，滿足不同通道需求場景。

二、核心特性與參數

（一）精度與性能

• 分辨率與線性度 ：16 位無失碼分辨率，微分非線性（DNL）典型值 ±0.35 LSB，積分非線性（INL）典型值 ±0.45 LSB，寬溫范圍內精度穩定。
• 動態性能 ：信噪比（SNR）達 96.4 dB，總諧波失真（THD）低至 -114 dB，無雜散動態范圍（SFDR）超 110 dB，支持 2-64 倍過采樣，進一步優化噪聲抑制效果。
• 漂移特性 ：偏移漂移最大 3 ppm/°C，增益漂移最大 6 ppm/°C，工業級溫漂表現，適配寬溫工作環境。

（二）輸入與信號鏈

• 6 通道同步采樣，輸入阻抗高達 1 MΩ，支持 ±10 V/±5 V 雙極性輸入（通過 RANGE 引腳配置），單 5 V 模擬電源即可驅動。
• 每通道集成輸入鉗位保護（支持 ±15 V 過壓耐受，7 kV ESD 防護）、PGA、3 階低通濾波器（截止頻率 16 kHz/24 kHz，對應 ±5 V/±10 V 輸入）及 ADC 驅動電路，信號鏈完整，無需額外外圍電路。

（三）參考與接口

• 內置 2.5 V 低漂移參考電壓源（溫度漂移 7.5 ppm/°C），支持外部參考輸入，參考緩沖器輸出阻抗低，需外接 10 μF 去耦電容。
• 接口靈活：支持并行、串行（最高 SCLK 20 MHz）、并行字節三種數據讀取模式，通過 PAR/SER/BYTE SEL 引腳切換，適配不同主機控制器。

（四）功耗與工作環境

• 模擬供電（AVDD）4.75 V-5.25 V，數字供電（DVDD）2.3 V-AVDD，工作模式功耗約 14.6 mA（AVDD=5 V），待機模式 3.7 mA，關斷模式僅 0.2 μA，功耗優化均衡。
• 工作溫度范圍 -40°C 至 125°C，符合工業級標準；采用 64 引腳 LQFP 封裝（10.00 mm×10.00 mm），散熱性能良好，適配緊湊 PCB 布局。

三、關鍵功能模塊

（一）采樣與轉換控制

• 支持 6 通道同步采樣或 2 組三通道同步采樣（通過 CONVSTA/CONVSTB 引腳控制），采集時間 1 μs，轉換時間 3 μs（無過采樣時），無延遲轉換特性適配實時控制場景。
• 過采樣模式：通過 OS [2:0] 引腳配置 2-64 倍過采樣，采樣率隨過采樣倍數成比例降低（如 64 倍過采樣時，采樣率降至 3.906 kSPS），同時 SNR 提升至 97.1 dB。

（二）保護與可靠性

• 輸入鉗位電路限制過壓電流（最大 ±10 mA），避免器件損壞；所有引腳 ESD 防護達 ±2000 V（HBM），模擬輸入引腳達 ±7000 V，抗干擾能力強。
• 支持待機（部分電路斷電）和關斷（全電路斷電）兩種低功耗模式，通過 STBY 和 RANGE 引腳組合配置，滿足低功耗系統需求。

（三）數據讀取與傳輸

• 并行接口：16 位數據總線（DB [15:0]），支持 CS 與 RD 引腳綁定或獨立控制，適配單設備或多設備級聯場景。
• 串行接口：通過 DOUTA/DOUTB 雙引腳輸出，支持單引腳或雙引腳同時傳輸，雙引腳模式可將數據傳輸時間縮短一半（6 通道僅需 48 SCLK 周期），提升吞吐量。
• 字節模式：分高低字節兩次讀取 16 位數據，適配 8 位數據總線系統，靈活性高。

四、典型應用與設計要點

（一）典型應用場景

• 電網監測與保護繼電器、多相電機控制、工業自動化系統、6 通道數據采集設備（DAQ）。

（二）設計關鍵要點

• 電源與去耦 ：AVDD 引腳需外接 1 μF 陶瓷電容就近去耦至 AGND，DVDD 外接 0.1 μF 電容；模擬地與數字地單點連接，減少數字噪聲干擾。
• 輸入濾波 ：建議在模擬輸入端添加對稱 RC 低通濾波器（電阻 100 Ω-10 kΩ），抑制混疊和 EMI 干擾，同時匹配輸入阻抗以保證直流精度。
• 參考配置 ：使用內部參考時，REFIN/REFOUT 引腳需外接 10 μF 電容；外部參考推薦使用 REF5025 等低漂移器件，需添加濾波電路降低參考噪聲。

五、封裝與訂購信息

• 封裝類型 ：64 引腳 LQFP 封裝，引腳鍍層為 NIPDAU，符合無鉛標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 訂購型號 ：主要型號為 ADS8586SIPM（管裝，160 片 / 管）、ADS8586SIPMR（卷帶，1000 片 / 卷）及其衍生版本，工作溫度范圍 -40°C 至 125°C。

六、應用方案示例

• 電網自動化 6 通道數據采集系統：直接連接 PT/CT 互感器，同步采樣電壓、電流信號，支持 20 次諧波分析，SNR 達 92.75 dB，THD 為 -107 dB，滿足電網參數高精度測量需求，可實現諧波分析、功率因數計算等功能。
