ADS114S06B和ADS114S08B是精密的 16 位 Δ-Σ 模數轉換器 （ADC），具有低功耗和許多集成功能，可降低測量小信號傳感器應用中的系統成本和元件數量。

這些ADC具有數字濾波器，可提供低延遲轉換結果和50Hz或60Hz抑制，適用于嘈雜的工業環境。低噪聲、可編程增益放大器 （PGA） 提供 1 至 128 的增益范圍，以放大電阻橋或熱電偶應用的低電平信號。此外，這些器件還集成了低漂移的 2.5V 基準電壓源，可減少印刷電路板 （PCB） 面積。最后，兩個可編程激勵電流源 （IDAC） 可實現簡單、準確的 RTD 偏置。
*附件：ads114s06b.pdf

輸入多路復用器支持12個ADS114S08B輸入和6個ADS114S06B輸入，可任意組合連接到ADC，以實現設計靈活性。此外，這些器件還包括傳感器燒毀檢測、熱電偶電壓偏置、系統監控和四個通用 I/O （GPIO） 等功能。

這些器件采用無引腳VQFN-32或TQFP-32封裝。

特性

• 低功耗：低至 280 μA
• 可編程增益：1 至 128
• 可編程數據速率：2.5 SPS至4 kSPS
• 在 20 SPS ≤下
  同時實現 50 Hz 和 60 Hz 抑制，采用低延遲數字濾波器
• 具有 12 （ADS114S08B） 或 6 （ADS114S06B） 個獨立可選輸入的模擬多路復用器
• 用于傳感器激勵的雙匹配可編程電流源：10 μA 至 2000 μA
• 內部基準電壓源：2.5 V，8 ppm/°C（典型值）漂移
• 內部振蕩器：4.096 MHz，2% 精度
• 內部溫度傳感器
• 自偏置和系統校準
• 四個通用 I/O
• SPI 兼容接口
• 模擬電源：單極性（2.7 V 至 5.25 V）或雙極性（±2.5 V）
• 數字電源：2.7 V 至 3.6 V
• 工作溫度：–40°C 至 +125°C
• 與ADS114S0x引腳兼容

參數

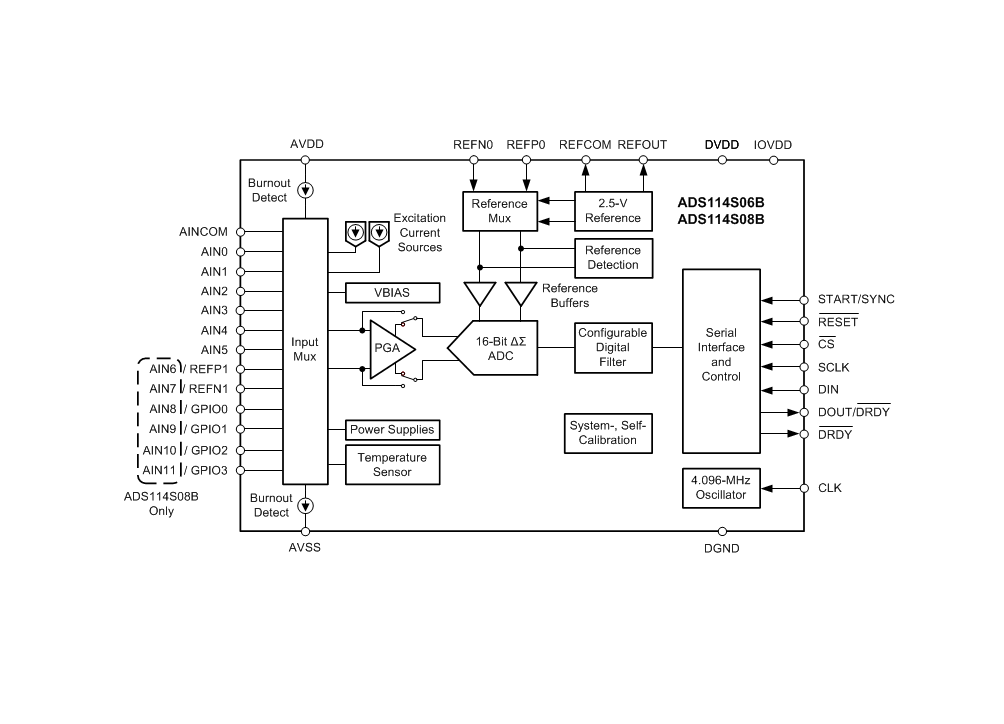

方框圖

一、產品基礎信息

ADS114S06B 與 ADS114S08B 是德州儀器推出的低功耗、高集成度 16 位 ΔΣ 模數轉換器（ADC），文檔版本為 SBAS852A，首次發布于 2017 年 8 月，2020 年 2 月修訂，核心差異在于輸入通道數量，適用于小信號傳感器測量場景，可大幅降低系統成本與元件數量。

二、核心特性與參數

（一）基礎性能

• 精度與分辨率 ：16 位無失碼分辨率，積分非線性（INL）典型值 2 ppm FSR，輸入失調電壓低至 2 μV（增益 16-128 時），增益誤差典型值 0.025%。
• 增益與輸入 ：可編程增益 1-128 倍，ADS114S06B 提供 6 路模擬輸入，ADS114S08B 提供 12 路模擬輸入，支持單端、偽差分和全差分信號測量。
• 數據速率與濾波 ：數據速率范圍 2.5 SPS-4 kSPS，≤20 SPS 時可同時抑制 50 Hz/60 Hz 工頻噪聲，數字濾波器為低延遲設計，單周期穩定。

（二）供電與功耗

• 模擬供電支持單極性（2.7 V-5.25 V）或雙極性（±2.5 V），數字核心供電（DVDD）2.7 V-3.6 V，數字 I/O 供電（IOVDD）2.7 V-5.25 V。
• 典型工作電流低至 280 μA，掉電模式電流僅 0.1 μA，功耗表現優異。

（三）集成功能

• 內置 2.5 V 電壓基準，溫度漂移典型值 8 ppm/°C；集成內部溫度傳感器，溫度系數 403 μV/°C。
• 配備 2 個匹配可編程激勵電流源（IDAC），電流范圍 10 μA-2000 μA，支持傳感器激勵；集成 4 個通用 I/O 引腳（GPIO），部分可復用為模擬輸入。
• 采用 SPI 兼容接口，支持 8-N-1 格式，支持多設備級聯，通信穩定可靠。

三、封裝與工作環境

• 封裝類型 ：提供 32 引腳 TQFP（5.0 mm×5.0 mm）和 32 引腳 VQFN（5.0 mm×5.0 mm）兩種封裝，均為無鉛設計，符合 RoHS 標準。
• 工作溫度 ：指定工作環境溫度范圍為 -40°C 至 +125°C，滿足工業級嚴苛環境需求。

四、功能模塊詳解

（一）輸入多路選擇器（MUX）

可靈活配置輸入通道組合，支持將任意模擬輸入選為 PGA 的正 / 負輸入，還可路由激勵電流源至輸入引腳；集成系統監測功能，可測量電源電壓、內部溫度，支持傳感器燒斷檢測。

• 采用 “先斷后合” 設計，切換通道時避免輸入短路，且輸入端配有 ESD 保護二極管，防止靜電損壞。

（二）可編程增益放大器（PGA）

• 低噪聲、低漂移設計，增益 1-4 倍可僅通過開關電容電路實現，8-128 倍由 PGA 與開關電容電路協同實現，增益 64/128 倍時包含數字縮放環節。
• 輸入電壓需滿足范圍要求，增益≤16 時，AINP、AINN 電壓范圍為 AVSS+0.15 V 至 AVDD-0.15 V；增益＞16 時需結合最大差分輸入電壓調整，避免 PGA 輸出超出線性范圍。
• 支持旁路模式，此時輸入電壓范圍擴展至 AVSS-0.05 V 至 AVDD+0.05 V，可測量單端接地信號。

（三）轉換與工作模式

• 轉換模式 ：包括連續轉換和單次轉換。連續轉換模式下，完成一次轉換后立即啟動下一次；單次轉換模式下，執行一次轉換后進入待機模式，降低功耗。
• 工作模式 ：分為掉電模式（關閉大部分電路，保留寄存器配置）、待機模式（無轉換時自動進入，低功耗）、轉換模式（執行信號采樣與轉換）。

（四）數據完整性與接口

• 支持系統偏移校準、系統增益校準和自偏移校準，校準樣本數可配置（1/4/8/16 個樣本），提升測量精度。
• SPI 接口支持模式 1（CPOL=0，CPHA=1），通過 CS、SCLK、DIN、DOUT/DRDY、DRDY 引腳通信，可簡化為 3 線接口（CS 常低），支持多設備共享總線。

五、典型應用場景

• 工業傳感 ：現場變送器（溫度、壓力、應變、流量）、PLC/DCS 模擬輸入模塊、溫度控制器、氣候箱、工業烤箱。
• 傳感器測量 ：電阻溫度檢測器（RTD）、熱電偶、熱敏電阻、電阻橋（稱重傳感器、應變片）等低電平信號采集。
• 精密監測 ：需要低噪聲、低功耗、高穩定性的信號測量場景，如工業過程控制、設備狀態監測等。

六、設計與使用要點

（一）電源與去耦

• 模擬電源（AVDD）需并聯 330 nF 去耦電容至 AVSS，DVDD 和 IOVDD 需并聯 0.1 μF 去耦電容至 DGND，電容盡量貼近引腳，減少寄生參數。
• 電源 sequencing 無嚴格順序，但建議 IOVDD 與 DVDD 同步上電或提前上電，避免通信異常。

（二）輸入處理與校準

• 建議在模擬輸入端添加一階 RC 低通濾波器，截止頻率設為輸出數據率或其 10 倍，抑制混疊和 EMI 干擾，電阻值建議 100 Ω-10 kΩ。
• 測量前需進行校準：偏移校準可將輸入短路至中點電壓（(AVDD+AVSS)/2），增益校準需輸入滿量程標準信號，校準結果存儲于專用寄存器。

（三）寄存器配置

設備包含 18 個 8 位配置寄存器，涵蓋輸入通道選擇、增益設置、數據速率配置、參考源選擇、IDAC 配置等功能，復位后寄存器恢復默認值，可通過 SPI 接口讀寫配置。
