AMC1303（AMC1303x0510、AMC1303x0520、AMC1303x2510 和 AMC1303x2520）是精密隔離式 Δ-Σ 調制器系列。輸出通過具有很強抗磁干擾能力的電容隔離柵與輸入電路隔開。該屏障經認證，可根據 DIN EN IEC 60747-17 （VDE 0884-17） 和 UL1577 標準提供高達 7000VPK 的增強隔離，并支持高達 1.5kVRMS 的工作電壓
*附件：amc1303e2510.pdf

AMC1303器件的輸入經過優化，可直接連接到分流電阻器或其他低阻抗信號源。小尺寸、高直流精度、低溫度漂移和高共模瞬態抗擾度 （CMTI） 支持在噪聲高壓應用中進行精確的隔離電流檢測。

AMC1303的輸出比特流與內部生成的時鐘同步，并且是曼徹斯特編碼 （AMC1303Ex） 或無編碼 （AMC1303Mx）。該器件與數字低通濾波器（如Sinc濾波器）相結合，在78kSPS的有效輸出數據速率下實現85dB的動態范圍。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50mV 或 ±250mV 輸入電壓范圍
  • 曼徹斯特編碼或未編碼比特流選項
  • 10MHz 和 20MHz 時鐘選項
• 優異的直流性能：
  • 失調誤差：±50μV或±100μV（最大值）
  • 失調漂移：±1μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 瞬態抗擾度：100kV/μs（典型值）
• 系統級診斷功能
• 安全相關認證：
  • 7000VPK 增強隔離，符合 DIN EN IEC 60747-17 （VDE 0884-17） 標準
  • 5000VRMS 隔離 1 分鐘，符合 UL1577 標準
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

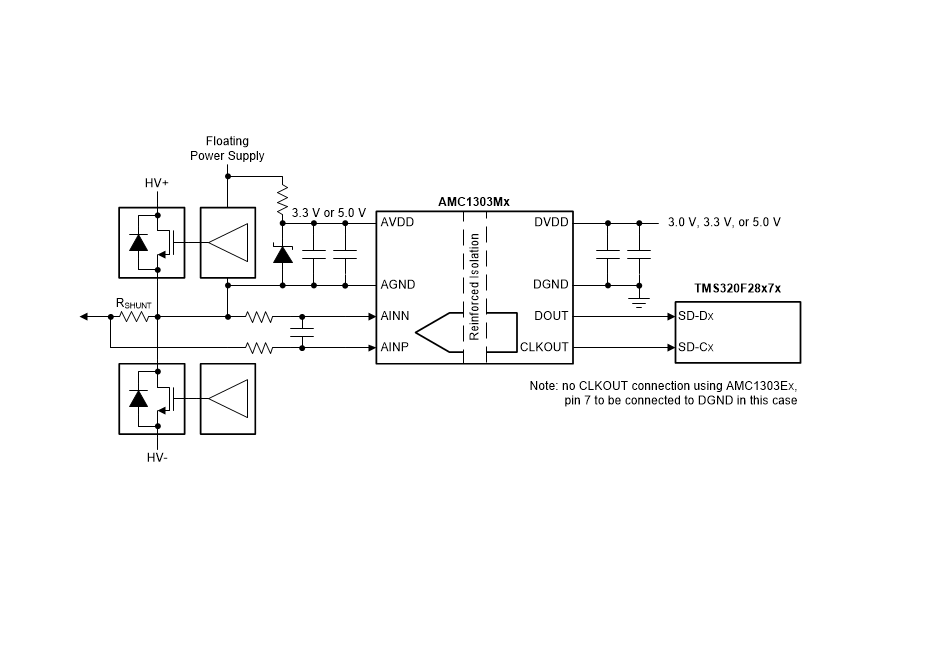

方框圖

AMC1303x 是德州儀器推出的小型高精度增強型隔離 ΔΣ 調制器系列，內置時鐘，專為分流電阻式電流檢測和隔離電壓測量設計，文檔版本為 SBAS771D（2017 年 6 月首次發布，2024 年 10 月修訂），涵蓋全系列型號的核心特性、參數、應用方案與訂購信息。

一、產品基礎信息

• 核心定位 ：包含 8 個型號，按輸入范圍分為 ±50mV（x05x 系列）和 ±250mV（x25x 系列），按輸出格式分為曼徹斯特編碼（Ex 系列）和非編碼（Mx 系列），按內部時鐘頻率分為 10MHz（xx10 系列）和 20MHz（xx20 系列）；輸出 1 位比特流，需搭配數字低通濾波器（如 sinc3 濾波器）使用，16 位分辨率下動態范圍達 85dB，有效輸出數據率 78kSPS。
• 引腳與封裝 ：采用 8 引腳 SOIC（DWV 封裝），尺寸 5.85mm×11.5mm；包含模擬電源（AVDD）、數字電源（DVDD）、差分模擬輸入（AINP/AINN）、比特流輸出（DOUT），Mx 系列額外含時鐘輸出（CLKOUT）引腳，Ex 系列第 7 引腳需接數字地（DGND）。

二、核心特性與參數

（一）精度與性能

• DC 精度 ：偏移誤差最大 ±50μV（x05x 系列）/±100μV（x25x 系列），偏移漂移最大 ±1μV/°C；增益誤差最大 ±0.2%，增益漂移最大 ±40ppm/°C；微分非線性（DNL）±0.99 LSB，積分非線性（INL）±4 LSB，線性度優異。
• AC 性能 ：信噪比（SNR）最高 87dB，總諧波失真（THD）低至 -101dB，無雜散動態范圍（SFDR）達 98dB；共模瞬態抗擾度（CMTI）典型值 100kV/μs，共模抑制比（CMRR）典型值 -99dB，抗干擾能力強。
• 輸入特性 ：x05x 系列差分輸入電阻 4.9kΩ，x25x 系列 22kΩ；單端輸入電容 2pF-4pF，輸入帶寬 430kHz-900kHz；絕對共模輸入電壓范圍 -2V 至 AVDD，工作共模輸入電壓范圍 -0.032V（x05x）/-0.16V（x25x）至 AVDD -2.1V。

（二）隔離與可靠性

• 隔離等級：符合 DIN EN IEC 60747-17（VDE 0884-17）標準，增強型隔離電壓達 7000VPEAK；UL1577 標準下 5000VRMS 隔離耐受 1 分鐘，工作電壓最高 1500VRMS。
• 安全特性：爬電距離和電氣間隙均 ≥8.5mm，絕緣電阻 >1012Ω（25°C 時），通過 VDE、UL、CAN/CSA 認證，符合 IEC 62368-1 終端設備標準；ESD 防護達 ±2000V（HBM）/±1000V（CDM）。

（三）電源與工作環境

• 供電范圍：模擬電源（AVDD）3.0V-5.5V，數字電源（DVDD）2.7V-5.5V；工作模式下，AVDD=5V 時功耗約 6mA-9.8mA，DVDD=3.3V 時功耗約 3.3mA-7.2mA。
• 環境適應性：工作溫度 -40°C 至 125°C，結溫最高 150°C；結到環境熱阻（RθJA）112.2 °C/W，結到板熱阻（RθJB）60.0 °C/W，滿足工業級寬溫需求。

三、關鍵功能模塊

（一）調制與隔離傳輸

• 調制器：二階開關電容前饋架構，量化噪聲向高頻偏移，內置 625kHz 斬波穩定差分放大器，降低偏移和漂移；支持 256 倍過采樣（OSR=256），需外部濾波器抽取獲得高分辨率數字結果。
• 隔離傳輸：采用開關鍵控（OOK）調制方案，通過 480MHz 載波傳輸比特流，基于 SiO? 的電容隔離屏障抗磁場干擾能力強，對稱設計提升 CMTI 性能，降低輻射干擾。
• 內部時鐘：無需外部時鐘輸入，Mx 系列可通過 CLKOUT 引腳輸出 10MHz/20MHz 時鐘，方便同步外部器件。

（二）輸出與保護功能

• 編碼特性：Ex 系列支持 IEEE 802.3 兼容曼徹斯特編碼，每比特至少一次跳變，支持時鐘恢復，無直流分量；Mx 系列輸出非編碼比特流，高電平占空比與輸入電壓成正比（0V 輸入對應 50% 占空比）。
• 故障安全輸出：模擬電源（AVDD）缺失或共模電壓超限時，DOUT 輸出穩態邏輯 1；輸入超量程（≥±64mV 或 ≥±320mV）時，每 128 個時鐘周期輸出一個反向比特，標識設備正常工作。

四、應用與設計要點

（一）典型應用場景

• 工業電機驅動器、光伏逆變器、不間斷電源（UPS）、功率因數校正電路等設備中的分流電阻式電流檢測，及高壓系統中的隔離電壓測量。

（二）設計關鍵要點

• 濾波器搭配 ：推薦使用 sinc3 濾波器（OSR=256），TI 的 TMS320F2807x/F2837x 系列 MCU 內置 sigma-delta 濾波器模塊（SDFM），可直接適配比特流解碼；MSP430F677x 系列 MCU 的 SD24_B 轉換器也支持集成 sinc 濾波器。
• 電源與去耦 ：AVDD 需外接 0.1μF 低 ESR 陶瓷電容 + 2.2μF-10μF 電容就近去耦至 AGND；DVDD 需外接 0.1μF+2.2μF 電容去耦至 DGND，均需貼近引腳布置。
• 布局要求 ：模擬輸入線路（AINP/AINN）對稱布線，分流電阻貼近輸入引腳；隔離區域需保留 ≥8.5mm 爬電 / 電氣間隙，避免導電材料覆蓋；AGND 與分流電阻一端共地，單獨布線以減少偏移誤差。

五、封裝與訂購信息

• 封裝類型 ：8 引腳 SOIC（DWV 封裝），引腳鍍層為 NIPDAU，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 訂購型號 ：核心型號包括 AMC1303E0510DWV（管裝，64 片 / 管）、AMC1303M2520DWVR（卷帶，1000 片 / 卷）等，所有型號工作溫度范圍均為 -40°C 至 125°C，產品標記為 “1303 + 型號縮寫”（如 1303E251）。
