AMC1303（AMC1303x0510、AMC1303x0520、AMC1303x2510 和 AMC1303x2520）是精密隔離式 δ-σ （ΔΣ） 調制器系列。輸出通過具有很強抗磁干擾能力的電容隔離柵與輸入電路隔開。該柵經過認證，可根據 DIN EN IEC 60747-17 （VDE 0884-17） 和 UL1577 標準提供高達 7000VPK 的增強隔離，并支持高達 1.5kVRMS 的工作電壓
*附件：amc1303e0520.pdf

AMC1303器件的輸入經過優化，可直接連接到分流電阻器或其他低阻抗信號源。小尺寸、高直流精度、低溫度漂移和高共模瞬態抗擾度 （CMTI） 支持在嘈雜的高壓應用中進行精確的隔離電流檢測。

AMC1303的輸出比特流與內部生成的時鐘同步，并且是曼徹斯特編碼 （AMC1303Ex） 或未編碼 （AMC1303Mx）。與數字低通濾波器（如 Sinc 濾波器）相結合，該器件可在 78kSPS 的有效輸出數據速率下實現 85dB 的動態范圍。

特性

• 引腳兼容系列針對基于分流電阻的電流測量進行了優化：
  • ±50mV 或 ±250mV 輸入電壓范圍
  • 曼徹斯特編碼或未編碼比特流選項
  • 10MHz 和 20MHz 時鐘選項
• 優異的直流性能：
  • 失調誤差：±50μV或±100μV（最大值）
  • 失調漂移：±1μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 瞬態抗擾度：100kV/μs（典型值）
• 系統級診斷功能
• 安全相關認證：
  • 7000VPK 增強隔離，符合 DIN EN IEC 60747-17 （VDE 0884-17） 標準
  • 5000VRMS 隔離 1 分鐘，符合 UL1577 標準
  • CAN/CSA 5A-組件驗收服務通知和IEC 62368-1終端設備標準
• 在擴展的工業溫度范圍內完全額定：–40°C 至 +125°C

參數

方框圖

AMC1303E0520 是德州儀器 AMC1303x 系列中的一款高精度增強型隔離 ΔΣ 調制器，專為分流電阻式電流檢測和隔離電壓測量設計，具備曼徹斯特編碼輸出與 20MHz 時鐘頻率，適配高壓噪聲環境下的工業應用。

一、產品基礎信息

• 文檔與版本 ：文檔版本為 SBAS771D，2017 年 6 月首次發布，2024 年 10 月修訂，涵蓋該型號及全系列核心特性、參數、應用方案與訂購信息。
• 核心定位 ：屬于 x05x 系列（±50mV 輸入范圍），E 系列（曼徹斯特編碼輸出），x20 后綴（20MHz 內部時鐘），集成二階 ΔΣ 調制器與 SiO? 電容隔離屏障，輸出 1 位比特流，需搭配數字低通濾波器（如 sinc3 濾波器）使用，有效輸出數據率可達 78kSPS，動態范圍 85dB。
• 引腳與封裝 ：采用 8 引腳 SOIC（DWV 封裝），尺寸 5.85mm×11.5mm，引腳兼容全系列型號，無 CLKOUT 引腳（E 系列特性），第 7 引腳需連接至 DGND。

二、核心特性與參數

（一）精度與性能

• DC 精度 ：偏移誤差最大 ±50μV，偏移漂移最大 ±1μV/°C；增益誤差最大 ±0.2%，增益漂移最大 ±40ppm/°C；微分非線性（DNL）±0.99 LSB，積分非線性（INL）±4 LSB（16 位分辨率），線性度優異。
• AC 性能 ：信噪比（SNR）典型值 83dB，總諧波失真（THD）低至 -97dB，無雜散動態范圍（SFDR）達 97dB；共模瞬態抗擾度（CMTI）典型值 100kV/μs，共模抑制比（CMRR）典型值 -98dB，抗干擾能力強。
• 輸入特性 ：差分輸入電阻 4.9kΩ，單端輸入電容 4pF，輸入帶寬 800kHz；支持絕對共模輸入電壓范圍 -2V 至 AVDD，工作共模輸入電壓范圍 -0.032V 至 AVDD -2.1V。

（二）隔離與可靠性

• 隔離等級：符合 DIN EN IEC 60747-17 標準，增強型隔離電壓達 7000VPK；UL1577 標準下 5000VRMS 隔離耐受 1 分鐘，工作電壓最高 1.5kVRMS。
• 安全特性：爬電距離和電氣間隙均 ≥8.5mm，絕緣電阻 >1012Ω（25°C 時），通過 VDE、UL、CAN/CSA 認證，符合 IEC 62368-1 終端設備標準。

（三）電源與工作環境

• 供電范圍：模擬電源（AVDD）3.0V-5.5V，數字電源（DVDD）2.7V-5.5V；工作模式下，AVDD=5.5V 時功耗約 7.2mA-9.8mA，DVDD=3.6V 時功耗約 4.1mA-5.5V 時約 4.7mA-6.5mA。
• 環境適應性：工作溫度 -40°C 至 125°C，結溫最高 150°C；ESD 防護達 ±2000V（HBM）/±1000V（CDM），滿足工業級寬溫、抗靜電需求。

三、關鍵功能模塊

（一）調制與隔離傳輸

• 調制器：二階開關電容前饋架構，量化噪聲向高頻偏移，需外部濾波器 decimation 獲得高分辨率數字結果，支持 256 倍過采樣（OSR=256）。
• 隔離傳輸：采用開關鍵控（OOK）調制方案，通過 480MHz 載波傳輸比特流，對稱設計提升 CMTI 性能，降低輻射干擾。

（二）輸出與保護功能

• 曼徹斯特編碼：輸出符合 IEEE 802.3 標準，每比特至少一次跳變，支持時鐘恢復，無直流分量，簡化電源板與控制板布線。
• 故障安全輸出：高側電源（AVDD）缺失或共模電壓超限時，DOUT 輸出穩態邏輯 1，避免系統誤動作；輸入超量程（≥±64mV）時，每 128 個時鐘周期輸出一個反向比特，標識設備正常工作。

四、應用與設計要點

（一）典型應用場景

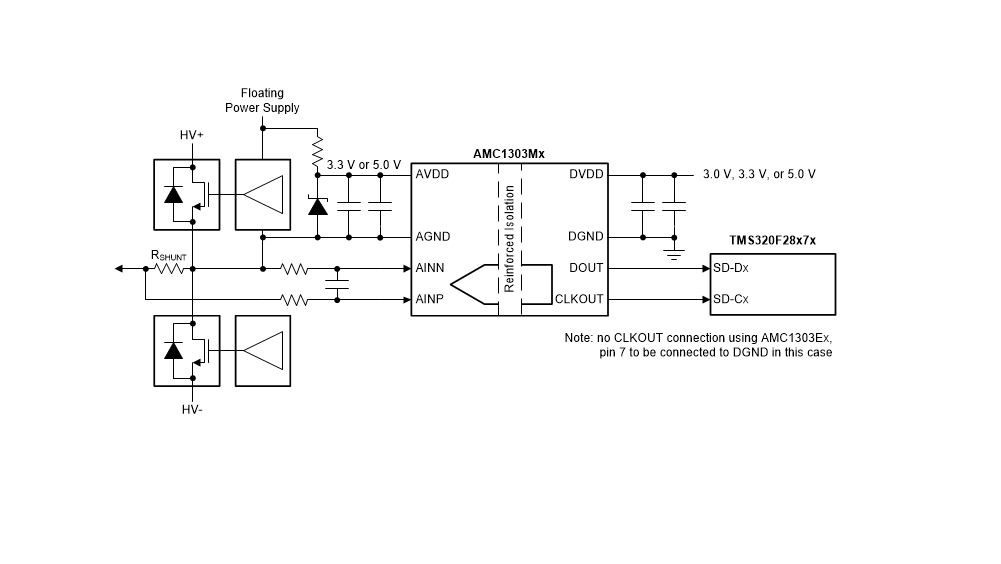

• 工業電機驅動器、光伏逆變器、不間斷電源（UPS）、功率因數校正電路中的分流電阻式電流檢測，及高壓系統中的隔離電壓測量。

（二）設計關鍵要點

• 濾波器搭配 ：推薦使用 sinc3 濾波器（OSR=256），TI 的 TMS320F2807x/F2837x 系列 MCU 內置 sigma-delta 濾波器模塊（SDFM），可直接適配比特流解碼。
• 電源與去耦 ：AVDD 需外接 0.1μF 低 ESR 陶瓷電容 + 2.2μF-10μF 電容就近去耦至 AGND；DVDD 需外接 0.1μF+2.2μF 電容去耦，均需貼近引腳布置。
• 布局要求 ：模擬輸入線路（AINP/AINN）對稱布線，分流電阻貼近輸入引腳；隔離區域需保留 ≥8.5mm 爬電 / 電氣間隙，避免導電材料覆蓋；AGND 與分流電阻一端共地，單獨布線以減少偏移誤差。

五、封裝與訂購信息

• 封裝類型 ：8 引腳 SOIC（DWV 封裝），引腳鍍層為 NIPDAU，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 訂購型號 ：核心型號為 AMC1303E0520DWV（管裝，64 片 / 管）、AMC1303E0520DWVR（卷帶，1000 片 / 卷），工作溫度范圍 -40°C 至 125°C，產品標記為 “1303E052”。
