關于i.MXRT FlexSPI NOR 啟動連接方式系列文章，痞子衡已經介紹過很多篇，已涵蓋面世的所有 i.MXRT 型號：RT500/RT600/1010/1015/1020/1050/1060/1064/1160/1170。

最近屬于i.MXRT11xx陣營的第二代旗艦i.MXRT1180正式發布了，今天咱們就來介紹它的FlexSPI NOR啟動連接方式，在閱讀本文前最好把FlexSPI NOR啟動連接方式(RT1060)先看完，對i.MXRT1xxx系列有一個基本認識。

i.MXRT1180系列是i.MXRT1170系列的升級架構，Cortex-M33+Cortex-M7雙核產品，這里需要注意的是，RT1180永遠從支持TrustZone特性的Cortex-M33開始啟動，因?yàn)槠浒踩軜?gòu)相比RT1170有了重大升級。對于一般啟動特性而言，最大的改變就是RT1180引入了全新啟動頭Containe結構，不再是之前的IVT結構。關于本文重點關注的IP-FlexSPI，i.MXRT1180內部集成了兩個FlexSPI模塊(1個雙通道8bit，1個雙通道16bit)，并且這兩個FlexSPI端口均支持掛載NOR Flash去啟動，這與i.MXRT1170保持一致。好啦，閑話少敘，咱們進入正文：

Note1: i.MXRT1180 可啟動NOR Flash如果掛載在FlexSPI1上，在系統映射地址空間分配上，給FlexSPI1分配的起始地址是0x28000000/0x38000000，因此XIP應用程序需要從0x28000000/0x38000000之后的空間開始鏈接；

Note2: i.MXRT1180 可啟動NOR Flash如果掛載在FlexSPI2上，在系統映射地址空間分配上，給FlexSPI2分配的起始地址是0x04000000/0x14000000，因此XIP應用程序需要從0x04000000/0x14000000之后的空間開始鏈接；

Note3: 注意FlexSPI1上還有一個以0x02000000/0x12000000起始的32MB Aliase空間，F(xiàn)lexSPI2上也有一個以0x22000000/0x32000000起始的32MB Aliase空間；

一、涉及FlexSPI引腳

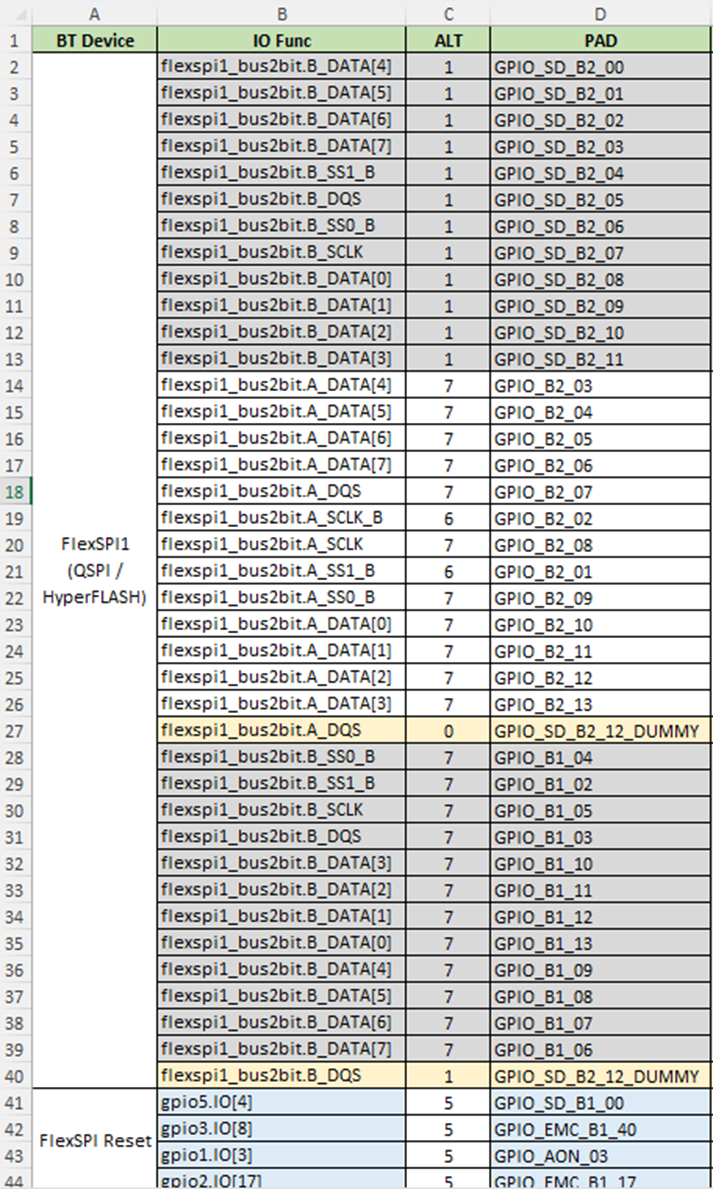

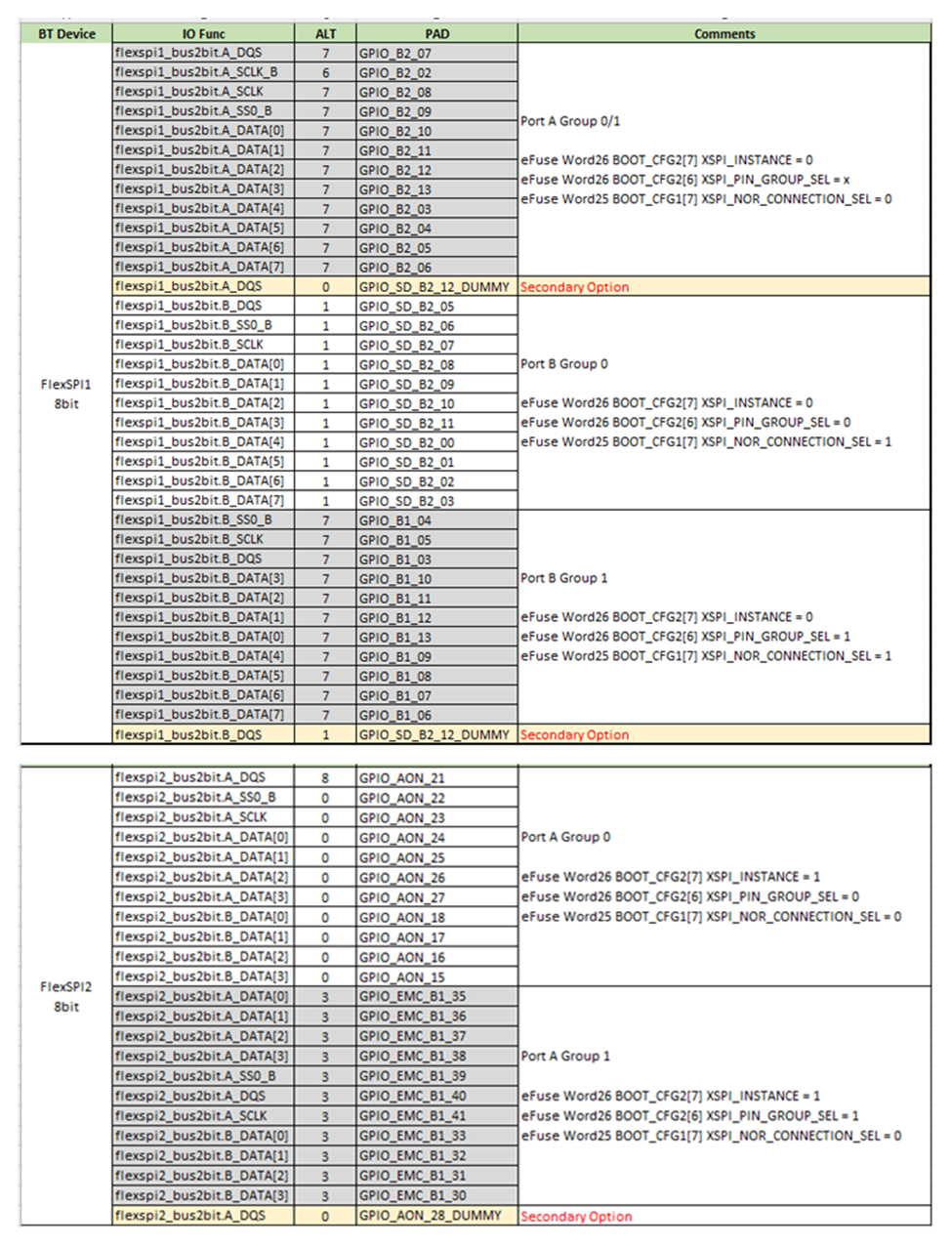

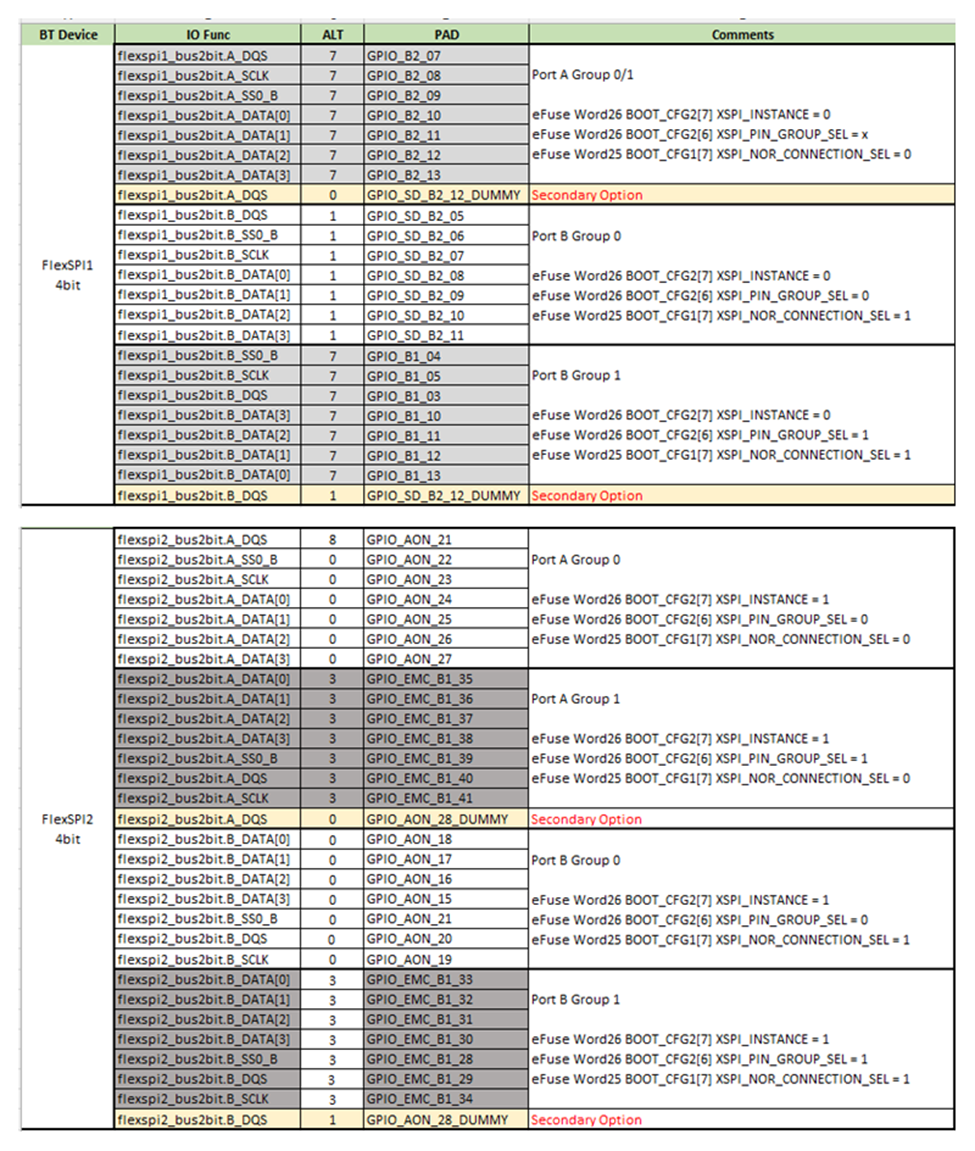

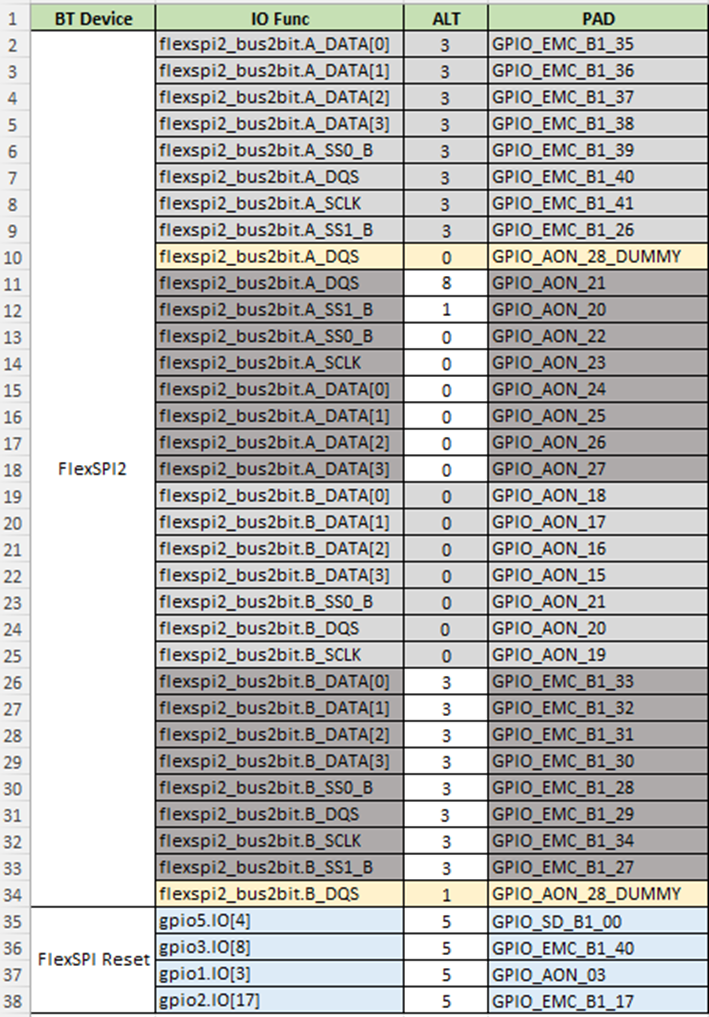

我們可以在i.MXRT1180芯片參考手冊System Boot這一章節找到BootROM指定的FlexSPI NOR引腳，整理如下：

二、單Flash連接方式（12種）

在系統設計時使用一片F(xiàn)lash是最常用的情況，這片F(xiàn)lash負責存放應用程序代碼（即所謂的Code Flash),i.MXRT既可以在Flash中原地執行，也可以將應用程序拷貝到內部RAM中執行。

前七種Flash連接方式就是利用FlexSPI PORTA或PORTB里的6根信號線連接四線QSPI Flash其中8bit FlexSPI1的PORTB也可以單獨接四線QSPI啟動，這是RT10xx所做不到的)。

后五種Flash連接方式就是利用FlexSPI PORT里的全部12根信號線連接八線Octal Flash或者Hyper Flash，注意FlexSPI2需要聯合PORTA和PORTB組成8bit，而FlexSPI1則單獨PORTA或者PORTB就滿足8bit了（對于啟動而言，F(xiàn)lexSPI1不支持聯合PORTA和PORTB組8bit).

大家注意FlexSPI2有一些連接組合是AON PAD相關，由于AON自身最高翻轉頻率只能到100MHz，因此連接AON啟動的Flash速度不能超過100MHz SDR/DDR。
