AMC1305-Q1 器件是一款精密的 δ-σ （ΔΣ） 調制器，其輸出通過具有很強抗磁干擾能力的電容式雙隔離柵與輸入電路隔開。該屏障經認證可提供高達 7000 V 的增強隔離峰符合 DIN V VDE V 0884-10、UL1577 和 CSA 標準。該器件與隔離式電源結合使用，可防止高共模電壓線上的噪聲電流進入本地系統接地并干擾或損壞低壓電路。
*附件：amc1305l25-q1.pdf

AMC1305-Q1 針對直接連接到分流電阻器或其他低壓電平信號源進行了優化，并支持出色的直流和交流性能。分流電阻器通常用于檢測牽引逆變器、車載充電器或其他此類汽車應用中的電流。通過使用適當?shù)臄?shù)字濾波器（即集成在 TMS320F2837x 上）對比特流進行抽取，該器件可以在 78 kSPS 的數據速率下實現 16 位分辨率，動態范圍為 85 dB （13.8 ENOB）。

在高側，調制器提供5 V （AVDD）的標稱電壓，而隔離式數字接口則采用3.3 V或5 V電源（DVDD）供電。

AMC1305-Q1 采用寬體 SOIC-16 （DW） 封裝。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 溫度等級 1：–40°C 至 +125°C
  • HBM ESD 分類 2 級
  • CDM ESD 分類 C6 級
• 引腳兼容系列，具有：
  • ±50mV或±250mV輸入電壓范圍
  • CMOS 或 LVDS 數字接口選項
• 優異的直流性能：
  • 失調誤差：±50 μV 或 ±150 μV（最大值）
  • 失調漂移：1.3 μV/°C（最大值）
  • 增益誤差：±0.3%（最大值）
  • 增益漂移：±40 ppm/°C（最大值）
• 安全相關認證：
  • 7000伏PK根據 DIN V VDE V 0884-10 （VDE V 0884-10）： 2006-12 的增強隔離
  • 5000伏有效值隔離 1 分鐘，符合 UL1577 標準
  • CAN/CSA 第 5A 號組件驗收服務通知
• 瞬態抗擾度：15 kV/μs（最小值）
• 高電磁場抗擾度
  （參見應用筆記 SLLA181A）
• 外部5 MHz至20 MHz時鐘輸入

參數

方框圖

AMC1305x-Q1 系列（AMC1305L25-Q1、AMC1305M05-Q1、AMC1305M25-Q1）是 AEC-Q100 認證的高精度增強型隔離 ΔΣ 調制器，專為汽車高壓應用設計，具備高隔離等級、優異的交直流性能與抗干擾能力，適用于牽引逆變器、車載充電器等場景的電流 / 電壓檢測。

核心參數與特性

• 性能規格 ：16 位分辨率，微分非線性（DNL）±0.99 LSB，積分非線性（INL）±5 LSB；偏移誤差最大 ±150 μV，偏移漂移最大 1.3 μV/°C，增益誤差最大 ±0.3%。
• 輸入范圍與接口 ：支持 ±50 mV（AMC1305M05-Q1）或 ±250 mV（AMC1305L25/Q1、AMC1305M25-Q1）差分輸入；提供 CMOS 或 LVDS 數字接口，外部時鐘輸入范圍 5 MHz-20.1 MHz。
• 隔離與抗干擾 ：增強型隔離等級，峰值隔離電壓 7000 VPK，1 分鐘耐壓 5000 VRMS；共模瞬態抗擾度（CMTI）最小 15 kV/μs，電磁干擾免疫力強。
• 供電與功耗 ：高壓側供電（AVDD）4.5V-5.5V，控制器側供電（DVDD）3.0V-5.5V；高壓側工作電流典型值 6.5 mA，控制器側電流 2.7 mA-8.0 mA（視接口類型而定）。
• 封裝與環境 ：16 引腳 SOIC（DW）封裝（10.3mm×7.5mm），工作溫度范圍 -40°C 至 +125°C，ESD 防護等級 HBM ±2500V、CDM ±1000V。

關鍵功能說明

• 調制與濾波 ：二階 ΔΣ 調制器輸出 1 位比特流，需搭配外部數字濾波器（如 sinc3 濾波器） decimation 處理；支持過采樣率（OSR）配置，最高可實現 85 dB 動態范圍。
• 隔離特性 ：采用電容式雙隔離屏障，抗磁干擾能力強，符合 DIN V VDE V 0884-10、UL1577 等安全標準，適用于高壓與低壓側隔離場景。
• 故障安全與過范圍輸出 ：高壓側供電缺失時輸出保持穩定，避免系統誤動作；輸入超量程時，每 128 個時鐘周期輸出一個特定比特，區分供電故障與滿量程輸入。
• 抗干擾性能 ：共模抑制比（CMRR）最高 -104 dB（直流），輸入帶寬 800 kHz-1 MHz，能有效抑制高壓環境中的噪聲與瞬態干擾。

典型應用場景

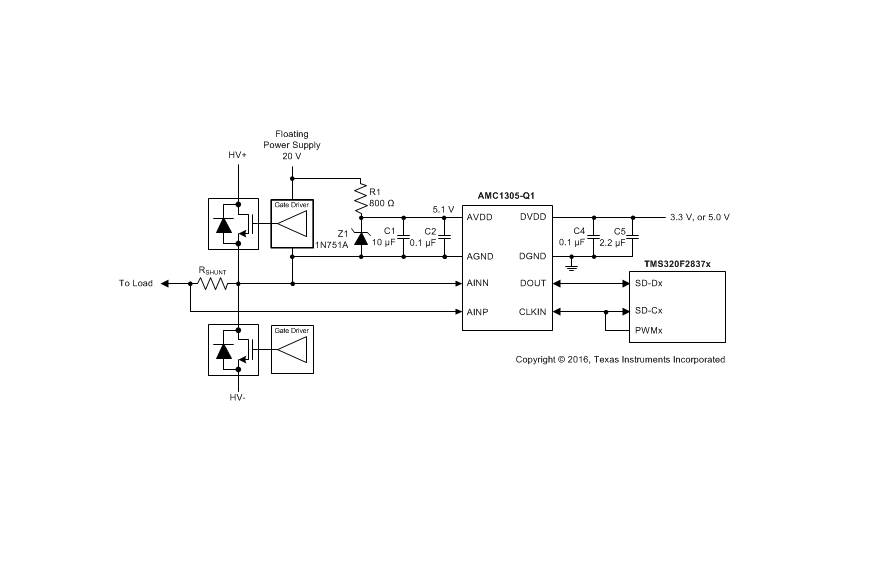

適用于汽車牽引逆變器、車載充電器（OBC）、DC-DC 轉換器、電池管理系統（BMS）等高壓場景，可通過分流電阻實現電流檢測，或通過電阻分壓器實現電壓檢測，適配 TMS320F2837x 等 MCU 的 sigma-delta 濾波器模塊（SDFM）。

應用設計要點

• 電源與去耦 ：AVDD 和 DVDD 引腳需分別配置 0.1 μF 低 ESR 陶瓷去耦電容，靠近引腳放置；高壓側供電可采用齊納二極管或 LDO 穩壓，建議增加 10 μF 濾波電容。
• 布局建議 ：嚴格保持引腳間爬電距離與電氣間隙≥8 mm；模擬輸入走線遠離數字電路，LVDS 接口需在靠近器件處放置 100 Ω 終端電阻，確保信號完整性。
• 輸入配置 ：電流檢測時直接連接分流電阻，電壓檢測需通過高精度電阻分壓器衰減高壓；為抵消偏置電流影響，建議在 AINN 引腳串聯與檢測電阻等值的匹配電阻。
• 時鐘與同步 ：多通道應用時，需同步外部時鐘（CLKIN）以保證采樣一致性；時鐘占空比建議保持在 40%-60%，確保調制器穩定工作。
