在智能影像和機器視覺應用中，Sony IMX 系列傳感器憑借高分辨率、低噪聲和高速輸出能力，幾乎成為各類攝像模組的標準配置。隨著傳感器像素和幀率的持續提升，其輸出帶寬也隨之劇增，MIPI CSI-2 接口的數據速率常常突破每通道 2Gbps。而在這個高速鏈路中，極細同軸線束（Micro Coaxial Cable Assembly） 正是實現信號完整性與系統穩定性的關鍵。

一、IMX 高速 MIPI 的信號挑戰
MIPI CSI-2 接口通常采用差分信號傳輸，對信號線的阻抗一致性、串擾抑制和電磁屏蔽性能要求極高，當使用傳統排線（如 FPC 或扁平線）時，隨著速率上升，傳輸線易受 EMI 影響、差分阻抗不平衡、線間耦合增強，從而導致：
1.1、眼圖閉合、碼間干擾（ISI）上升；
1.2、時鐘/數據信號抖動超標；
1.3、攝像頭模組在高速幀率下偶發花屏、閃爍、黑屏。
而 Sony IMX 系列（如 IMX219、IMX477、IMX585 等）在高速模式下的數據速率已經接近甚至超過 5Gbps。此時，僅靠 PCB 和 FPC 傳輸已難以保證鏈路完整性，這正是極細同軸線束登場的時刻。

二、極細同軸線束的結構優勢
極細同軸線（Micro Coaxial Cable）通常采用 OD 僅 0.3~0.8mm 的單根同軸導體，結構為：內導體（信號） + 絕緣層 + 編織屏蔽層 + 外護套。這種設計帶來以下幾個核心優勢：
2.1、阻抗一致性優異：每根同軸線可嚴格控制在 50Ω ±5% 或 100Ω ±5% 差分阻抗范圍內，使高速 MIPI 差分對在長距離傳輸中依然保持信號平衡。
2.2、極低串擾與衰減：各信號對通過獨立屏蔽，有效隔離相鄰通道干擾，典型插入損耗 < 1dB/m（@5GHz）。
2.3、高柔性 + 小彎曲半徑：適合狹小空間的模組設計，能在相機模組、主板、AI 邊緣計算模塊（如 Jetson、Raspberry Pi CM4）之間實現穩定連接。
2.4、優異的 EMI 屏蔽性能：屏蔽層可阻止外部電磁干擾進入信號路徑，保證圖像傳輸穩定不掉幀。

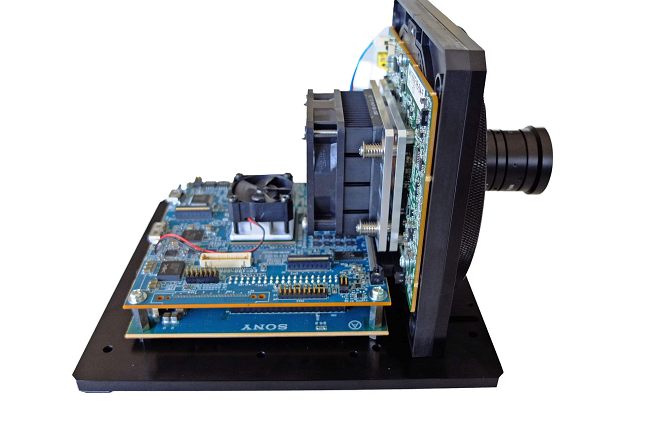

三、應用于 Sony IMX 的線束實踐
在實際的攝像頭模組開發中，IMX 系列傳感器的數據線通常由多對極細同軸線束組成，如：
3.1、2-Lane、4-Lane、8-Lane MIPI 差分對；
3.2、每對線長通常控制在 10~30cm；
3.3、配套 I-PEX / JAE / Hirose 等高速連接器。
典型應用包括：

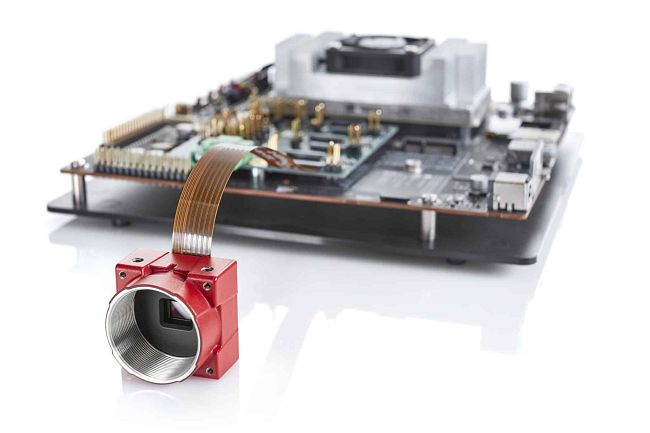

3.4、Jetson Orin / Xavier 邊緣計算平臺攝像頭模組；
3.5、自動駕駛與視覺感知系統；
3.6、工業相機與機器視覺設備；
3.7、智能手機與AR/VR成像模組。
測試結果表明，當采用阻抗匹配良好的極細同軸線束時，MIPI 傳輸?shù)难蹐D裕量明顯提升，信號抖動下降約 30%，圖像傳輸在高速模式下穩定性顯著提高。

對于 Sony IMX 高速 MIPI 傳輸鏈路而言，極細同軸線束不僅是一根“線”，更是決定系統信號完整性的關鍵組件，它通過精準的阻抗控制、卓越的屏蔽效果和柔性機械特性，幫助設計者在高速、高分辨率影像系統中保持信號質量，確保每一幀數據的準確還原。
