隨著人工智能與機器視覺技術的普及，NVIDIA Jetson 系列開發板（如 Jetson Nano、TX2、Xavier、Orin 等）已經成為嵌入式視覺和邊緣計算的重要平臺，在這些系統中，MIPI CSI-2 接口是攝像頭模塊與主控板之間的關鍵高速數據通道。

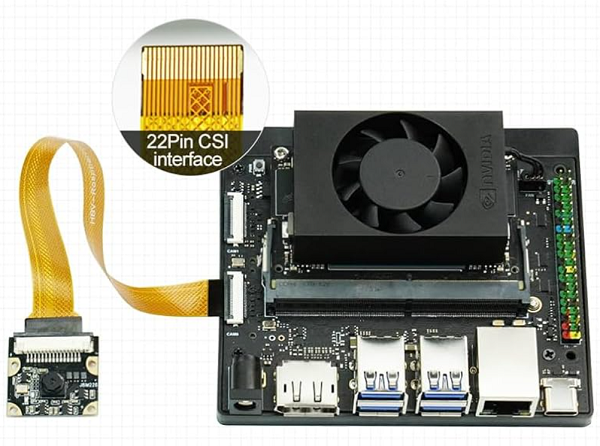

通常情況下，攝像頭模組與 Jetson 開發板之間通過 FFC/FPC（柔性扁平線）連接。但在一些特殊應用場景——例如空間受限、布線復雜、設備存在運動部件或對電磁干擾敏感時——傳統排線方案就顯得力不從心，這時，極細同軸線束（micro coaxial cable） 成為了一種更為專業且可靠的連接方式。

二、極細同軸線束的結構與特性
極細同軸線束由內導體、絕緣層、外部編織屏蔽層和護套組成，單根直徑可小至 0.2 mm 左右。它可以穩定傳輸高速差分信號（如 MIPI CSI-2），并在微小尺寸下保持良好的電氣性能。主要優勢包括：
2.1、高屏蔽性能： 對外界電磁干擾（EMI/RFI）有出色的隔離效果。
2.2、柔性與耐彎折： 適合空間緊湊或帶有活動機構的系統。
2.3、信號完整性優越： 在高頻傳輸中保持較低損耗和抖動。
但同時也存在一定挑戰：
2.4、制造與裝配工藝要求極高；
2.5、接頭設計復雜，對阻抗控制嚴格；
2.6、成本相對較高，且長度不宜過長。

三、Jetson端的線束連接結構
在 Jetson 平臺中，MIPI CSI-2 接口通常以高密度板載連接器（如 20Pin、30Pin 等）形式提供；當采用極細同軸線束時，往往需要一個中間“適配板”來完成接口轉換與信號優化；整個結構可分為以下幾部分：
3.1、攝像頭模組端：攝像頭模組通過微型同軸連接器與極細同軸線束相連，每一對差分信號通過一根或兩根同軸線傳輸，確保信號屏蔽與阻抗匹配。
3.2、線束主體部分：多根同軸線束并行組成主線束，負責高速信號傳遞。設計時要控制各線對長度一致、彎曲半徑合理，避免時序偏移。
3.3、適配板（Bridge / Fan-out 板）：適配板負責將同軸線束的信號重新分布到 Jetson 的標準 MIPI CSI-2 接口；它需要完成以下功能：
信號阻抗與長度匹配、地層屏蔽與差分對布線、接地參考與屏蔽層過渡、必要的ESD保護和電氣隔離。
3.4、Jetson端連接器：適配板最終通過排線或連接器插入 Jetson 主板，實現高速攝像頭信號輸入。
整個連接鏈路的每個環節都必須嚴格控制阻抗一致性和電氣連續性，否則容易造成信號反射、失真或誤碼。

四、信號完整性與設計要點
使用極細同軸線束傳輸 MIPI CSI-2 信號時，必須特別關注以下設計關鍵點：
4.1、阻抗匹配：MIPI CSI-2 通常要求差分阻抗為 100 Ω。任何接頭、走線或焊點的不連續都可能引起反射和信號畸變。
4.2、串擾控制：雖然同軸線具有天然屏蔽能力，但在扇出區或適配板上若布局不合理，仍可能出現相互干擾。合理的地層設計與布線隔離非常重要。
4.3、抖動與時序一致性：各差分對之間的長度誤差應盡量控制在極小范圍內，以避免信號到達時間差引發數據失步。
4.4、線束長度與衰減：同軸線長度越長，信號衰減越明顯。一般建議控制在幾十厘米至數米范圍內。必要時可通過中繼驅動或重定時器補償。
4.5、機械與環境可靠性：在機器人、無人機等場合，線束需要具備耐彎折、抗振動、耐溫變化等特性。連接器需滿足高插拔壽命與防松設計。

五、典型應用場景
采用極細同軸線束連接 MIPI CSI-2 的方案，尤其適用于以下應用：
5.1、多攝像頭 AI 視覺系統：例如雙目、四目立體視覺模組。
5.2、空間緊湊型設備：如嵌入式攝像頭模組、工業檢測終端。
5.3、運動部件連接：如云臺、機械臂、無人機旋轉攝像頭等。
5.4、高干擾工業環境：需要優異抗EMI性能的成像系統。
在這些場景下，極細同軸線束方案能在有限空間內提供高速、低誤碼率的信號連接，并大幅提升系統的抗干擾與穩定性。

使用 極細同軸線束（micro coaxial cable） 連接 Jetson 開發板的 MIPI CSI-2 接口，不僅能保證高速信號傳輸的穩定性和抗干擾性能，還能適應空間受限、存在運動結構或需要高可靠性的應用場景；在高速視覺系統中，合理采用極細同軸線束方案，可以讓系統運行更穩定、布線更靈活，是工程師實現高性能影像傳輸的理想選擇。
