I. 執行摘要

本報告對傾佳電子(Qingjia Electronics)的2-5兆瓦(MW)模塊化固態變壓器(SST)項目進行戰略與技術驗證。該項目旨在利用基本半導體(BASIC Semiconductor)先進的碳化硅(SiC)開關技術，實現下一代人工智能(AI)和超大規模數據中心所需的高效電源基礎設施。

分析確認，基本半導體的SiC功率模塊平臺不僅在技術上可行，而且是實現項目關鍵績效指標(KPI)的卓越選擇。該平臺的核心優勢包括：

卓越的開關性能：與行業主要競爭對手相比，其總開關損耗($E_{total}$)降低了24%至30%，這是實現>99%系統效率和高頻運行以縮小SST體積的關鍵。

卓越的可靠性（材料）：采用高性能氮化硅($Si_3N_4$)陶瓷基板，其卓越的抗熱循環和機械強度特性，是數據中心24/7高可靠性運行要求的理想選擇。

卓越的可靠性（芯片）：集成的SiC肖特基二極管(SBD)可將續流壓降($V_{SD}$)降低超過40%，并有效抑制長期運行中的導通電阻($R_{DS(on)}$)漂移。

基于這些發現，本報告確認傾佳電子與基本半導體的合作具有強大的戰略意義。這一技術聯盟不僅能確保2-5 MW SST平臺在性能上達標（>99%效率，中壓至800-1500V DC轉換），而且在市場上構成了對近期SolarEdge與英飛凌(Infineon)在該領域結盟的有力技術回應，為傾佳電子在下一代數據中心電源市場中奠定了領導地位。

II. 項目背景與市場環境

全球向直流(DC)數據中心基礎設施的轉型正在加速，特別是AI和超大規模計算集群的崛起，對電力輸送提出了新的挑戰。傳統的交流(AC)配電架構效率低下，已無法滿足MW級機架的需求。

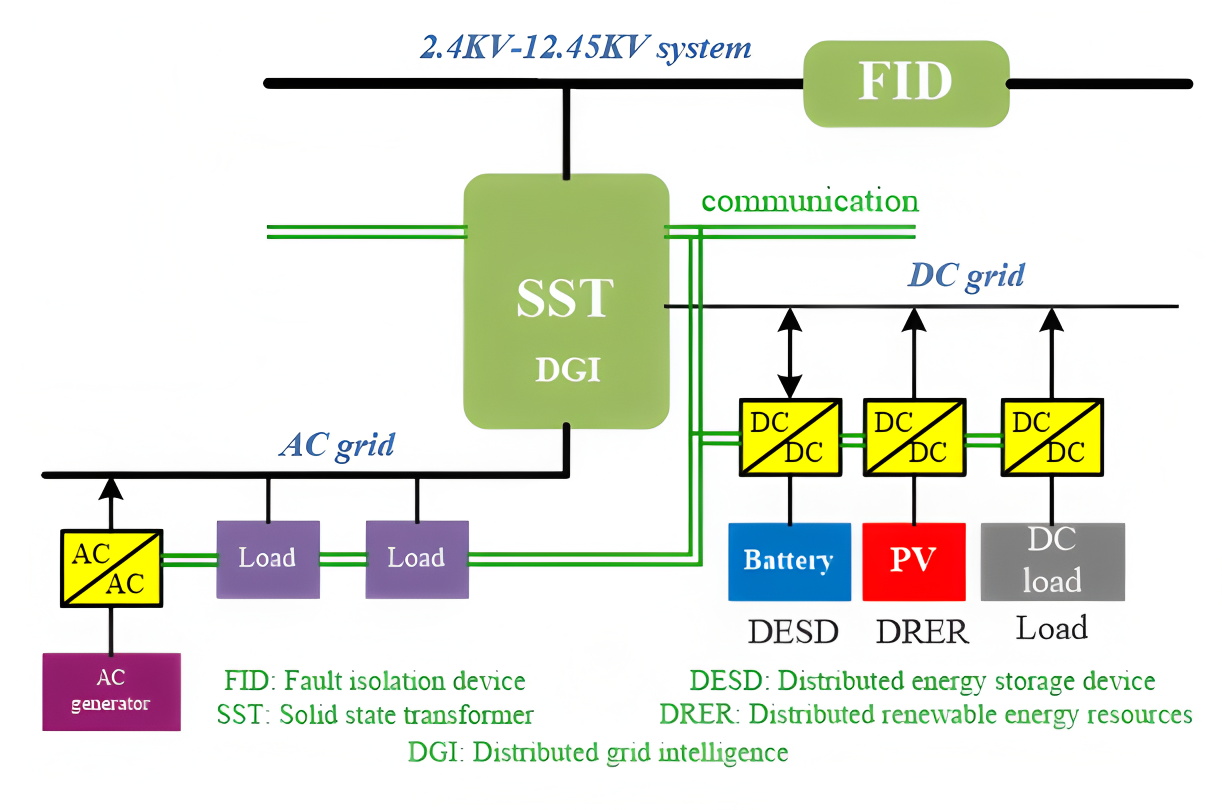

市場趨勢明確指向采用固態變壓器(SST)的方案，該方案可實現從電網中壓(MV)AC的直接、高效降壓，轉換為服務器機架所需的800V至1500V DC母線電壓。傾佳電子的目標是設計、優化并驗證一款模塊化的2-5 MW SST構建模塊，其核心KPI是效率超過99%，同時大幅減小尺寸、重量和碳足跡。

在此背景下，傾佳電子選擇基本半導體作為SiC技術合作伙伴的決策至關重要。SST的核心是其電力電子“單元”，而SiC MOSFET開關的性能（損耗、頻率、可靠性）將直接決定整個SST項目的成敗。

III. 核心技術分析：基本半導體SiC平臺

對基本半導體公司及其技術組合的深入分析表明，該公司是實現SST項目目標的理想合作伙伴。

A. 供應商檔案與戰略定位

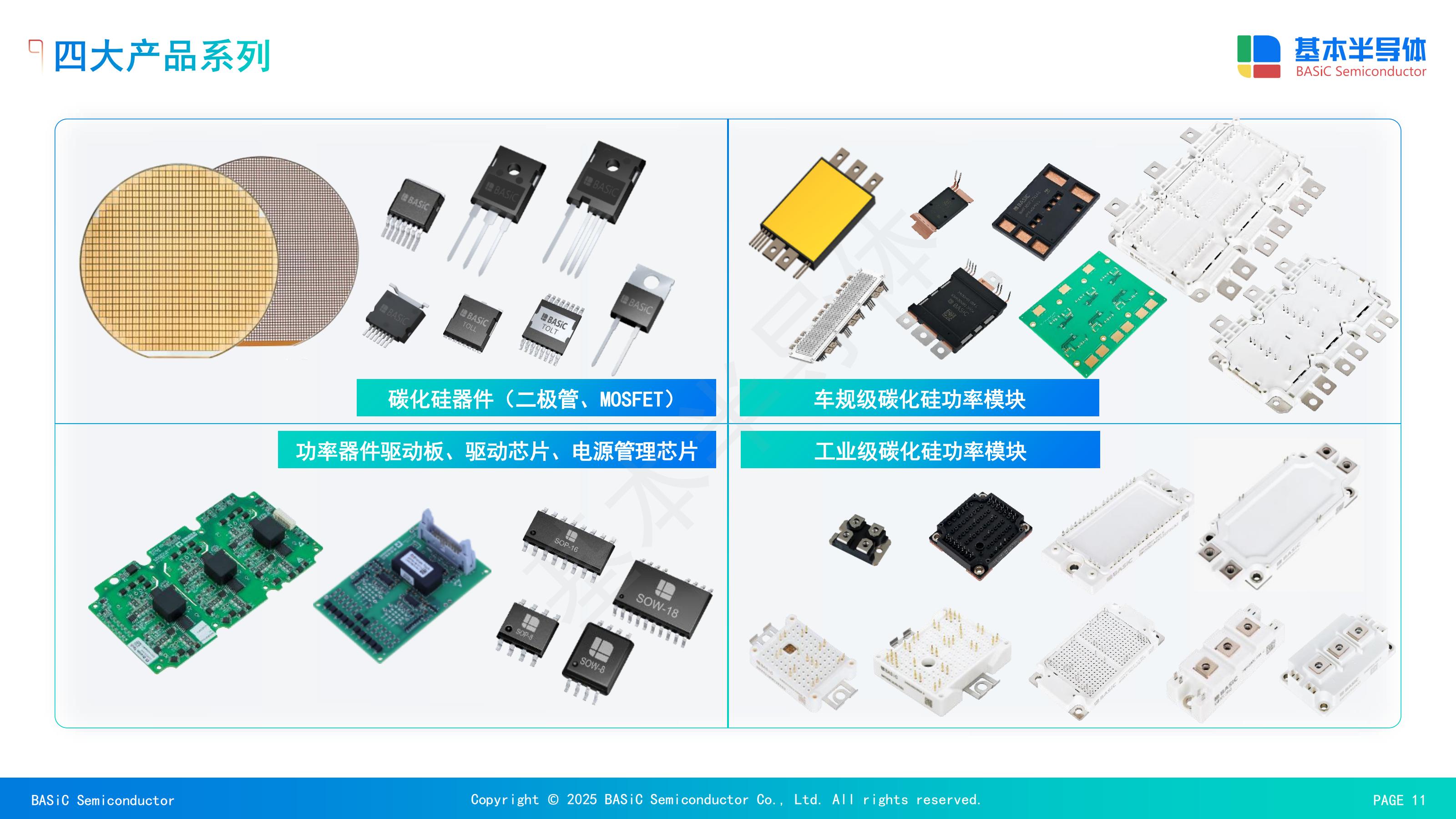

基本半導體是一家中國領先的第三代半導體企業，專注于SiC功率器件的研發與產業化 。該公司由清華大學和劍橋大學的博士團隊創立 ，其技術實力和產品可靠性已獲得頂級戰略合作伙伴的認可，股東包括博世(Bosch)、中國中車(CRRC)和廣汽集團(GAC) 。

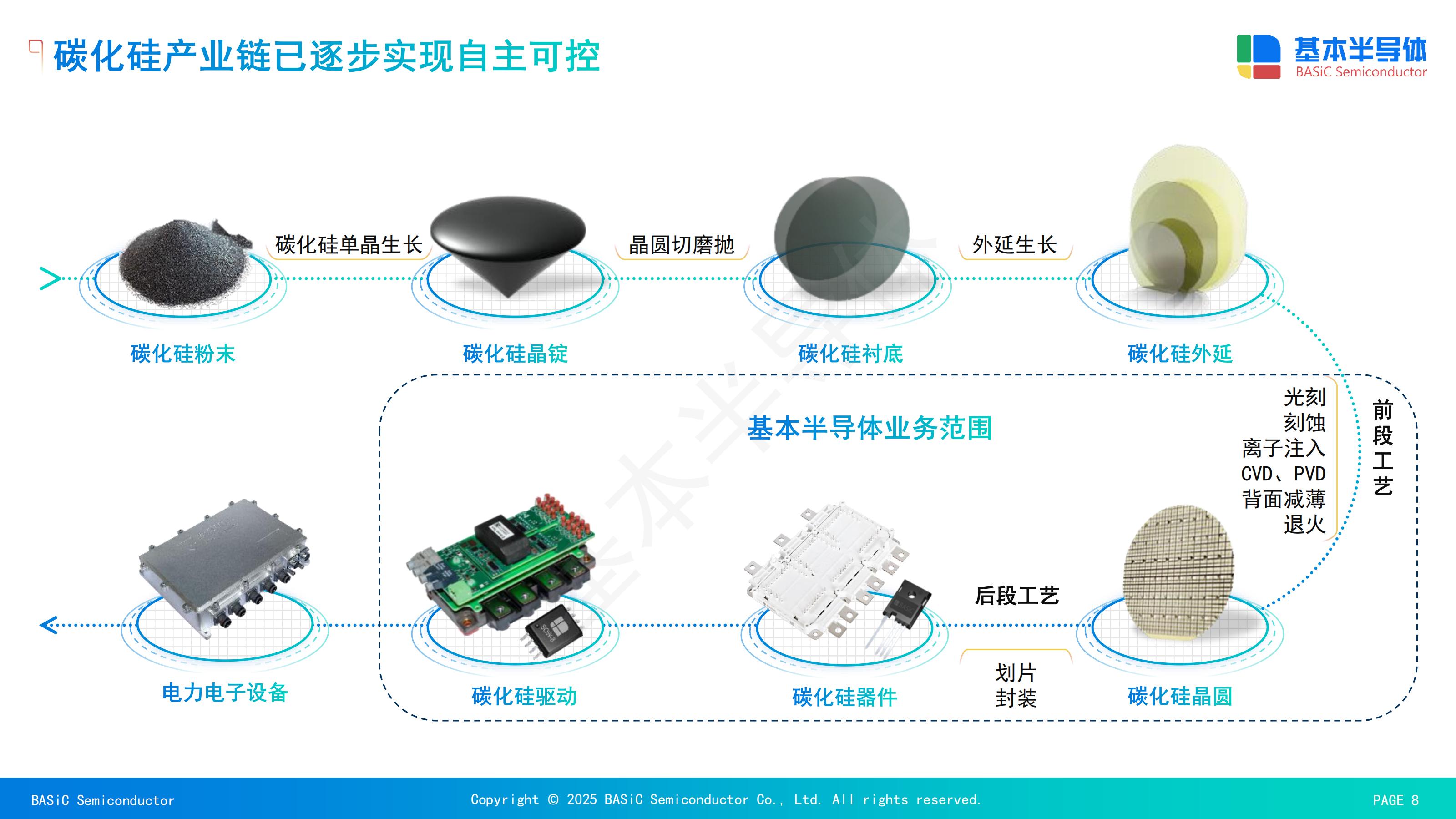

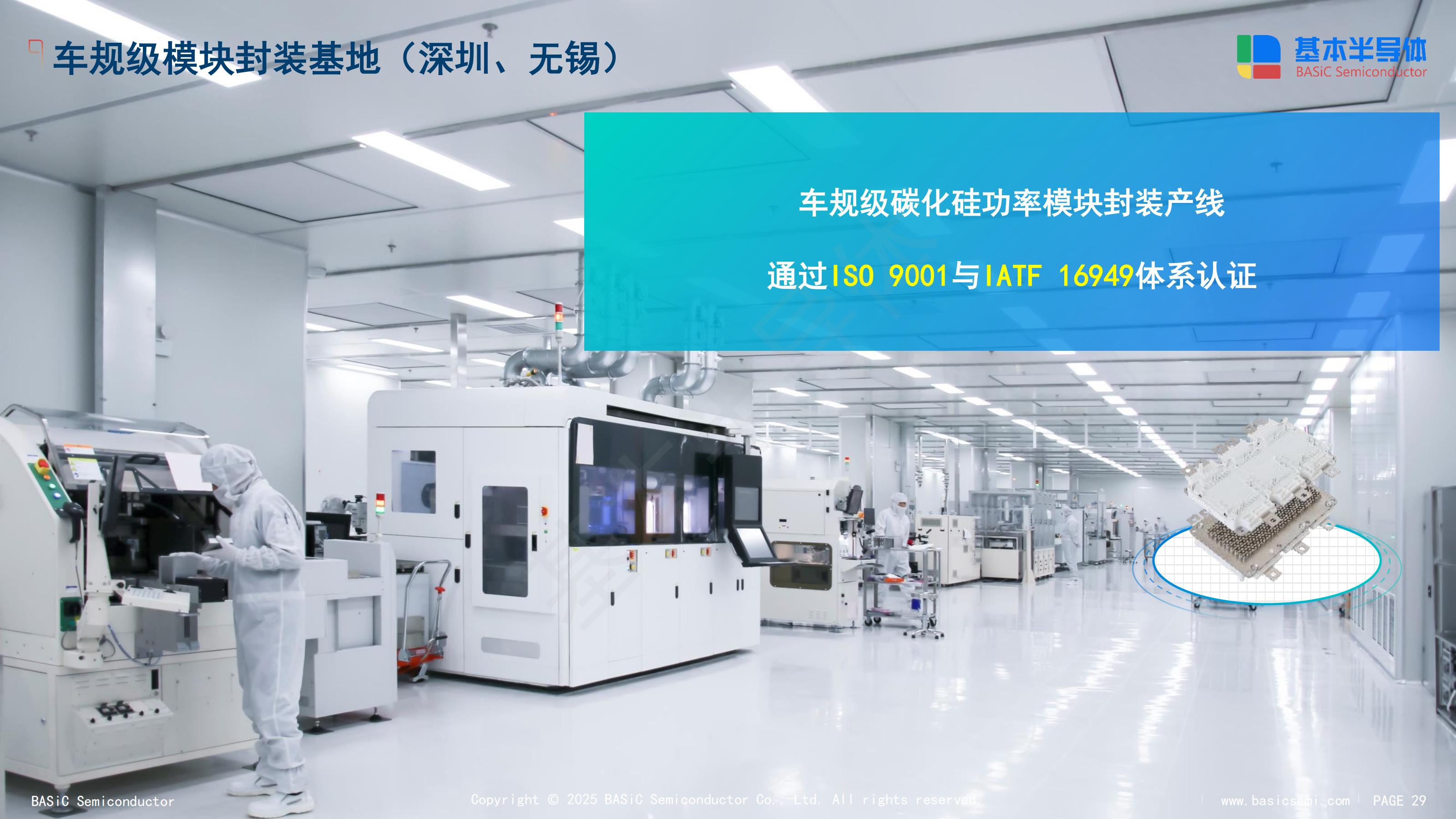

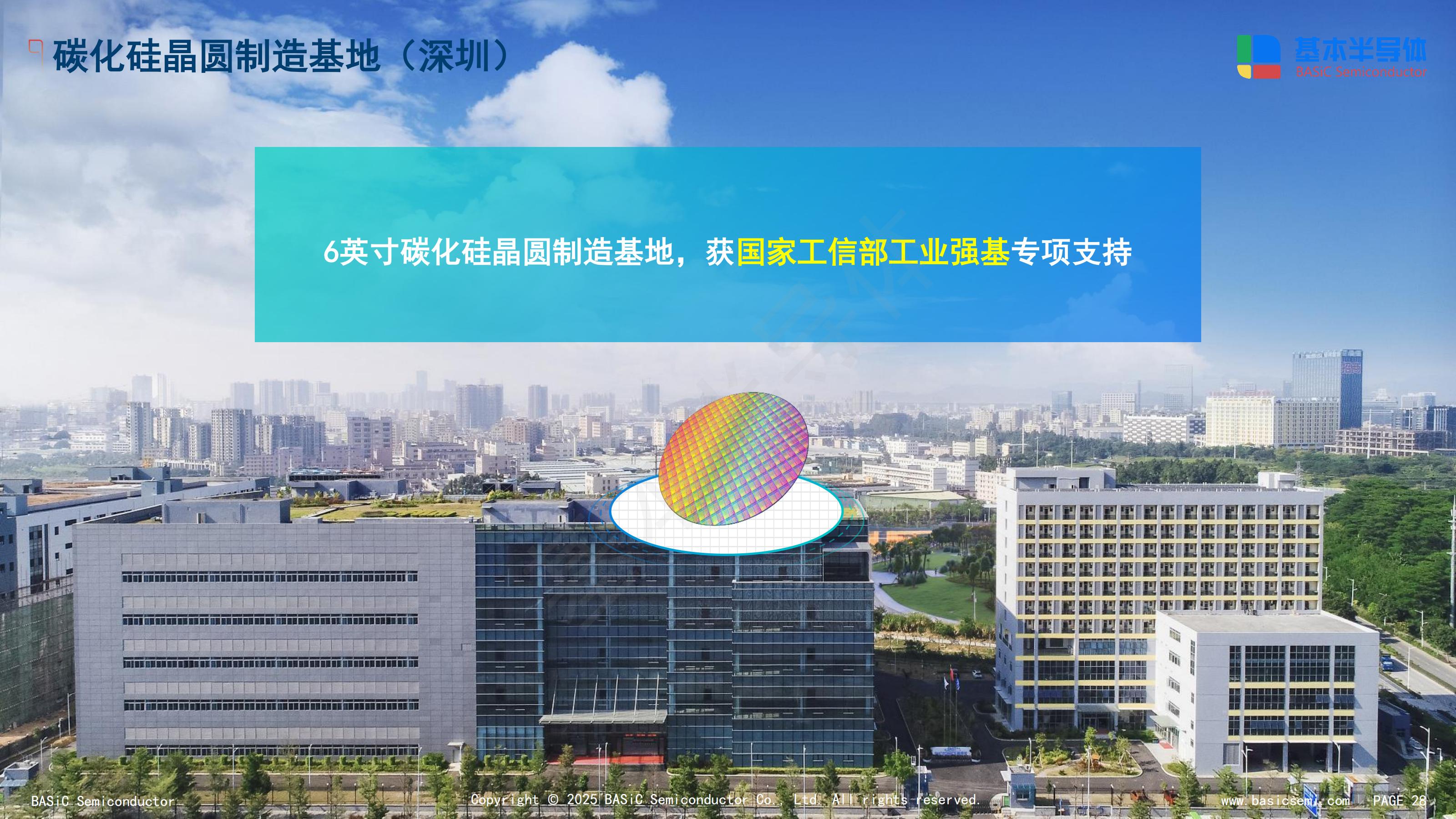

這種獨特的背景組合意義深遠：博世帶來了汽車級的質量與可靠性標準，而中國中車則帶來了在軌道交通應用中處理高壓、大功率和極端可靠性要求的經驗。這種高可靠性“基因”被注入其工業模塊設計中，使其產品非常適合數據中心等要求嚴苛、24/7運行的“關鍵任務”型應用。該公司是一家垂直整合的IDM（集成設計與制造商），在SiC晶圓制造和模塊封裝方面均有布局，位列行業第一梯隊 。

B. SiC平臺的關鍵技術優勢

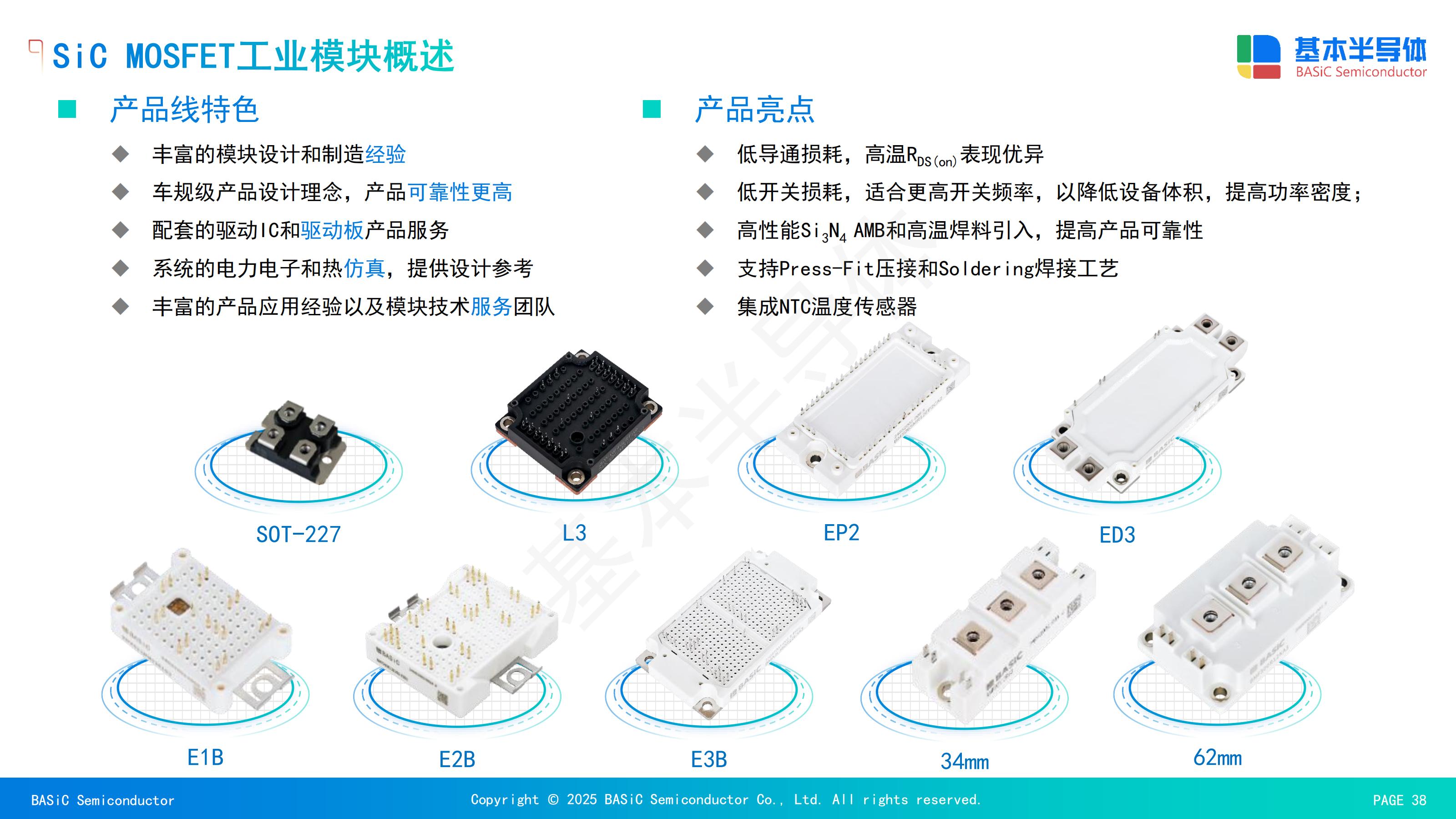

基本半導體的工業模塊采用了一系列設計決策，旨在最大化性能和長期可靠性，這與SST應用的需求高度一致。

1. 卓越可靠性 (封裝與材料：$Si_3N_4$ 基板)

功率模塊最常見的失效模式之一是由于負載（功率）循環引起的熱循環疲勞。不同的材料（芯片、焊料、基板、底板）具有不同的熱膨脹系數(TCE)，反復的溫度波動會導致微裂紋和分層。

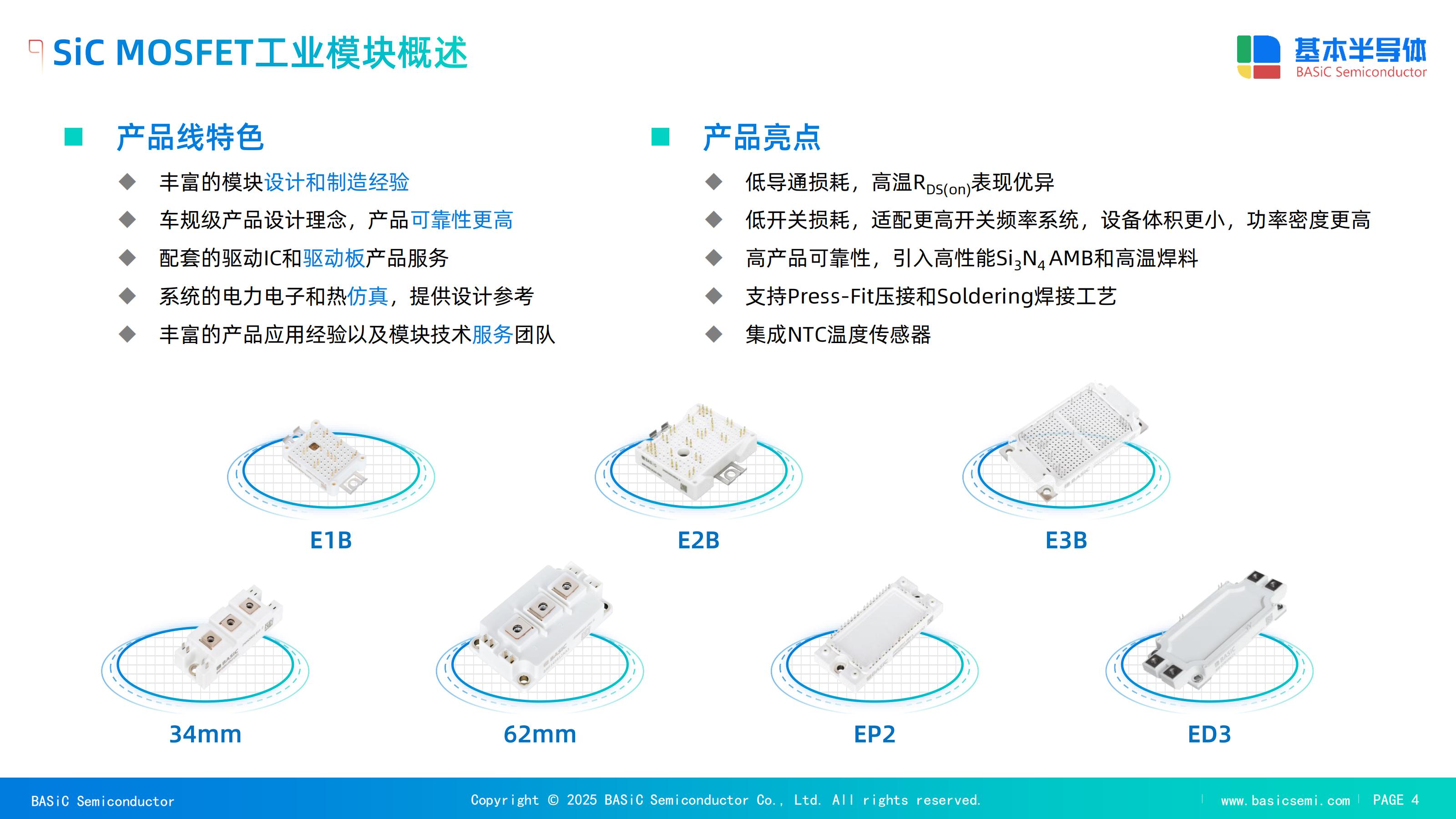

基本半導體的Pcore?2 62mm等大功率模塊明確采用了高性能$Si_3N_4$（氮化硅）AMB陶瓷基板 。

對比 $Al_2O_3$（氧化鋁）：$Al_2O_3$ 導熱率最低(24 W/mk)，機械性能脆 。

對比 $AlN$（氮化鋁）：$AlN$ 導熱性好(170 W/mk)，但抗彎強度差(350 $N/mm^2$)，同樣較脆 。

$Si_3N_4$ 的優勢：$Si_3N_4$ 提供了導熱性(90 W/mk)和機械強度的最佳平衡，其抗彎強度(700 $N/mm^2$)遠超 $AlN$，且熱膨脹系數(2.5 ppm/K)更接近SiC芯片 。

在1000次溫度沖擊試驗后，$Al_2O_3$ 和 $AlN$ 基板均出現分層現象，而 $Si_3N_4$ 保持了良好的結合強度 。對于SST應用，數據中心負載的波動性（例如AI訓練任務的啟停）會產生劇烈的功率循環，$Si_3N_4$ 基板是確保24/7運行下10年以上使用壽命的關鍵技術。

2. 卓越可靠性 (芯片設計：集成SBD)

SiC MOSFET在反向?qū)ǎɡm(xù)流）期間使用其體二極管時，存在雙極性退化風險，可能導致$R_{DS(on)}$（導通電阻）在長期運行后（如1000小時）出現高達42%的波動漂移 。

基本半導體通過在MOSFET芯片內部集成SiC SBD（肖特基二極管）結構，從根本上解決了這個問題。SBD作為主要的續流路徑，可將$R_{DS(on)}$的變化率抑制在3%以內 。

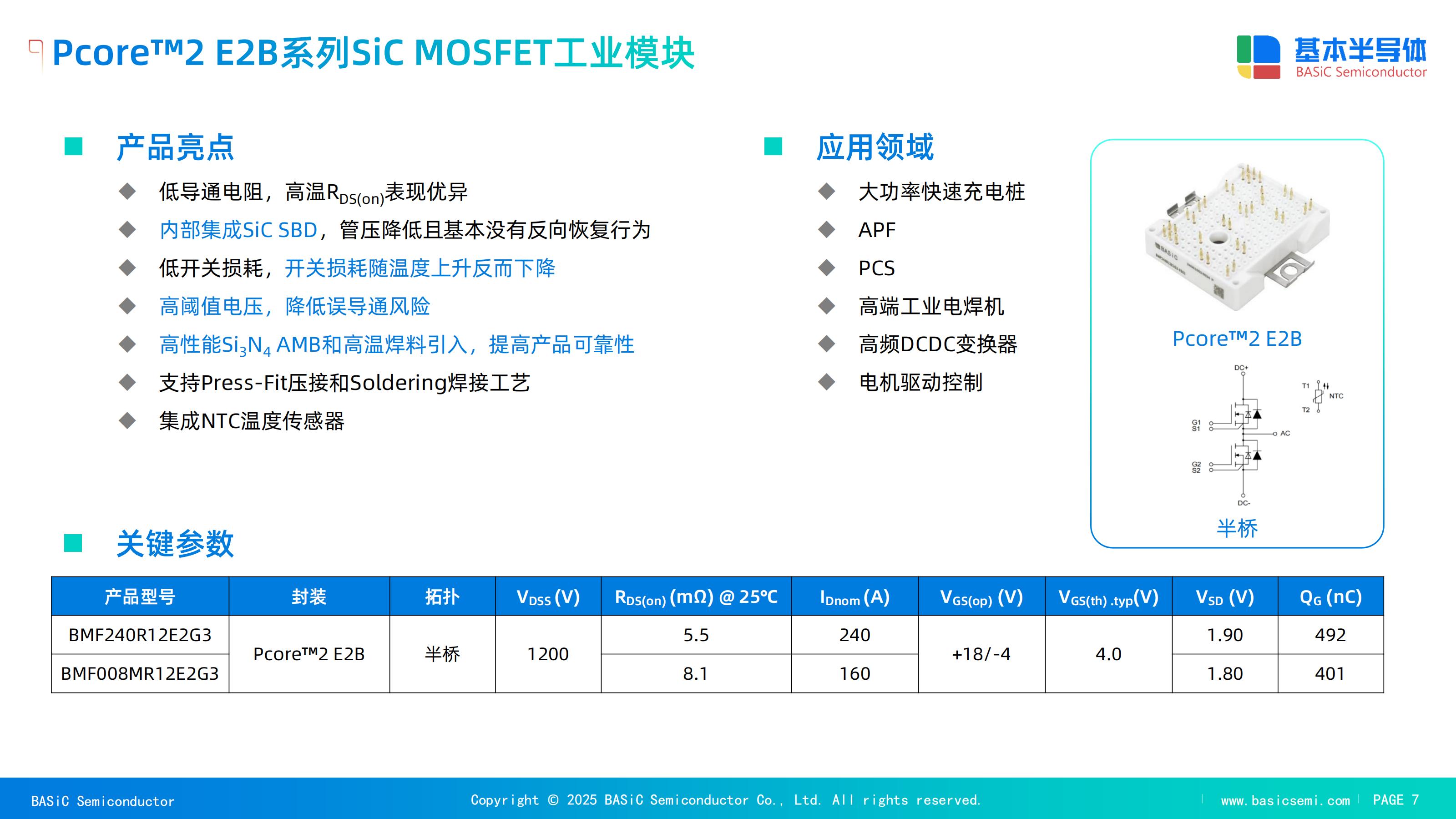

此外，集成的SBD大幅降低了二極管續流時的管壓降($V_{SD}$)。靜態參數對比顯示，BMF240R12E2G3的$V_{SD}$（在-200A時）僅為1.90V，而競爭對手W和I的同類產品分別高達5.4V和4.9V 6。這意味著在續流期間，基本半導體模塊的導通損耗降低了60%以上。

3. 卓越性能 (第三代芯片)

報告中詳細介紹的BMF80R12RA3、BMF540R12KA3和BMF810R12MA3等大功率模塊，均采用了“BASIC第三代芯片技術” 。這確保了傾佳電子SST平臺能夠利用當前最先進的品質因數(FOM)和最低的損耗特性。

IV. 關鍵績效指標(KPI)驗證：實現>99%效率

項目成功的核心是實現>99%的系統效率。基于基本半導體提供的詳細技術數據，本節驗證了這一目標的可行性。

A. 關鍵模塊選型

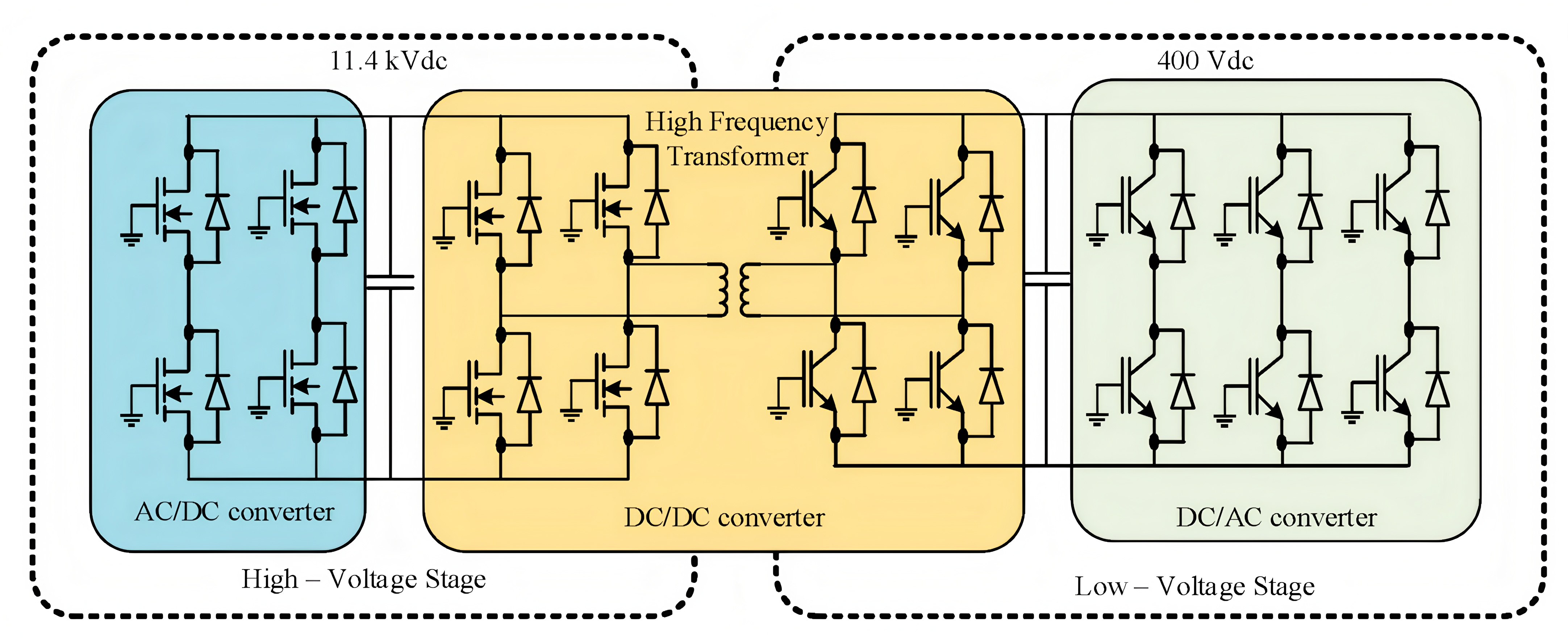

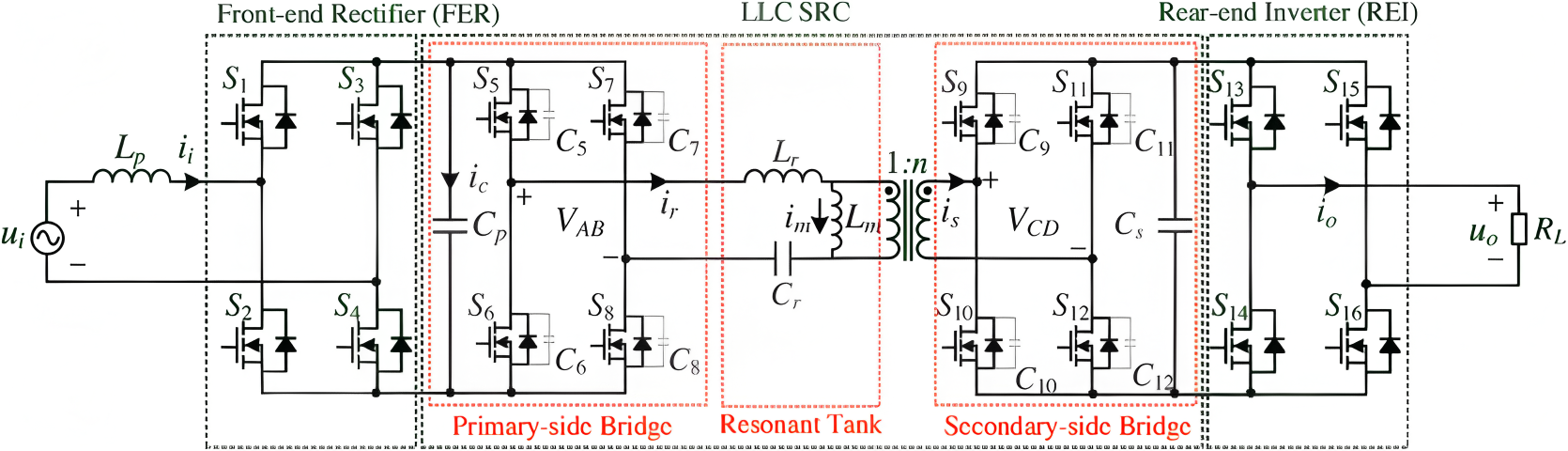

SST將采用模塊化設計，由多個高功率“電力電子單元”（例如H橋或DAB）組成。SST的2-5 MW總功率將由這些單元（例如每個250-500kW）并聯或串聯實現?；景雽?dǎo)體的大功率模塊產品線提供了理想的構建模塊：

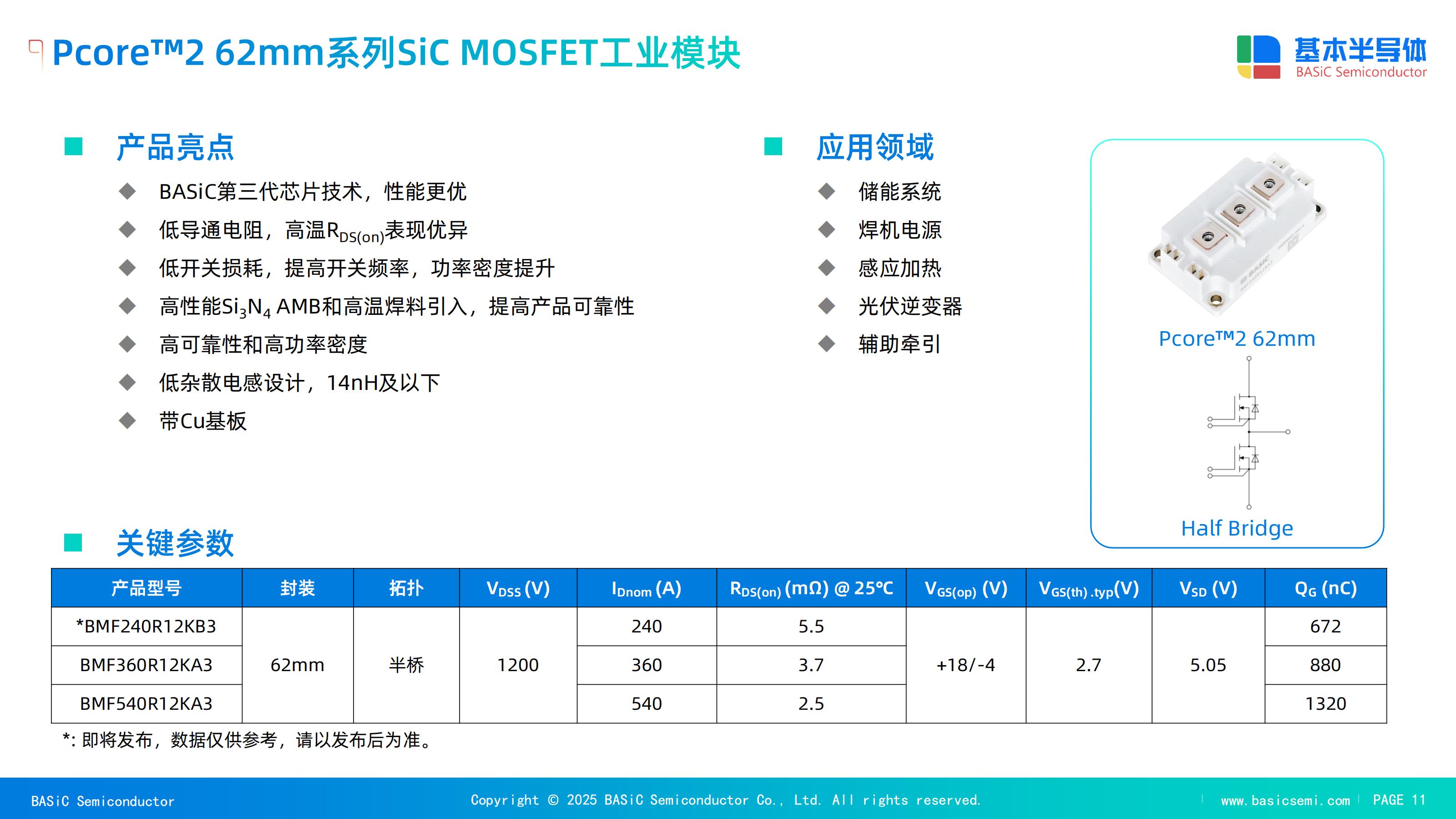

BMF540R12KA3 (Pcore?2 62mm 系列)：這是SST原型的理想選擇。

$V_{DSS}$：1200 V

$I_{Dnom}$ (標稱電流)：540 A

$R_{DS(on)}$ (@ $25^{circ}C$)：2.5 mΩ

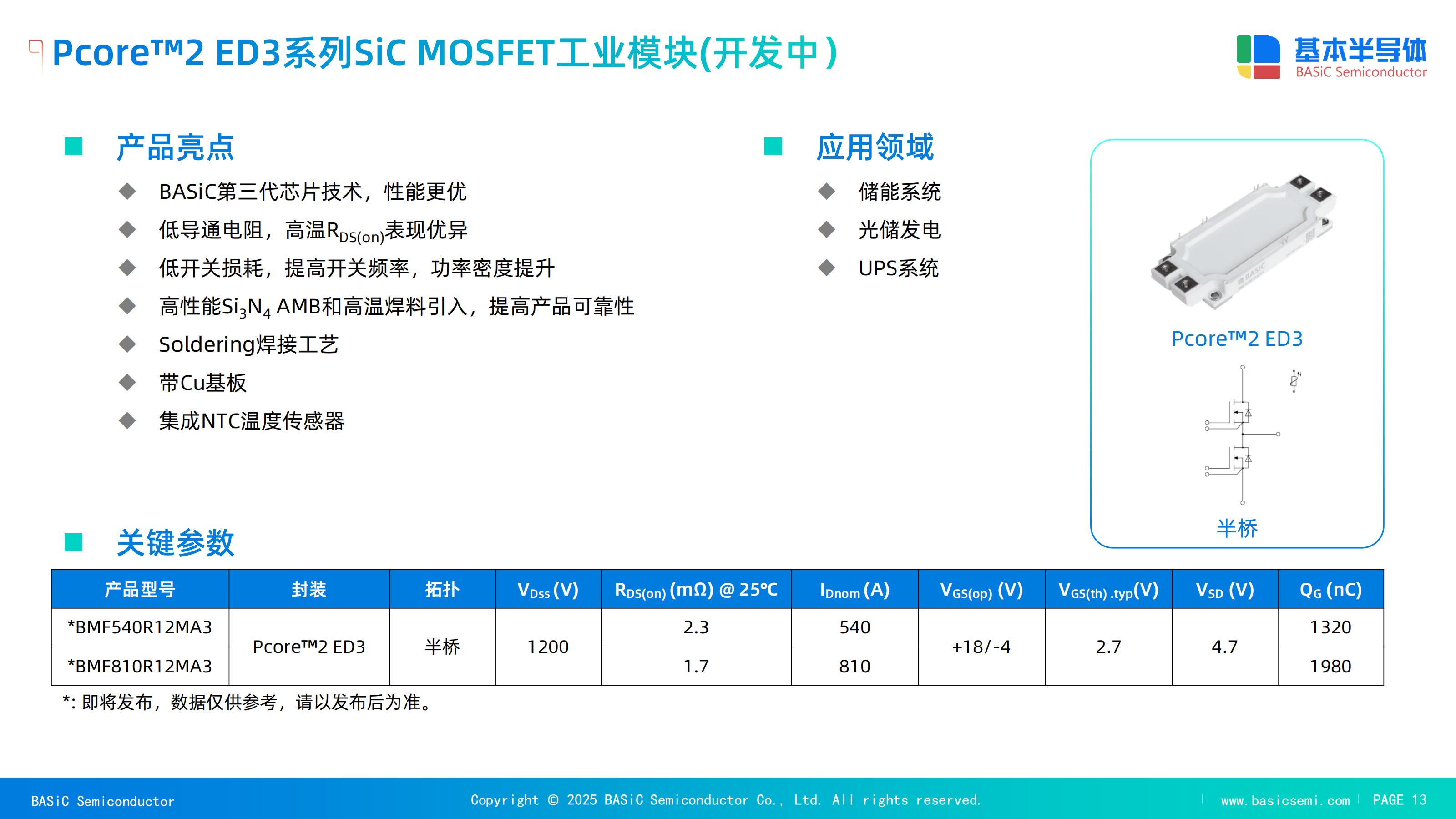

BMF810R12MA3 (Pcore?2 ED3 系列)：這是SST的升級路徑，可實現更高的功率密度。

$V_{DSS}$：1200 V

$I_{Dnom}$ (標稱電流)：810 A

$R_{DS(on)}$ (@ $25^{circ}C$)：1.7 mΩ

這些模塊的1200V電壓等級為SST提供了實現800-1500V DC輸出所需的靈活性。SST的拓?fù)洌ㄈ缍嚯娖交蚣壜?lián)H橋）可以通過串聯多個單元的輸出來構建高直流電壓。1200V器件為每個單元（例如工作在800V DC-Link）提供了充足的電壓裕量，而后續的靜態分析表明，其裕量遠超競品。

B. 靜態參數基準：可靠性裕量

基本半導體提供了其BMF540R12KA3模塊與CREE (W***) CAB530M12BM3的詳細靜態對比數據 。

表1：靜態參數對比 (BMF540R12KA3 vs CAB530M12BM3)

分析：

$R_{DS(on)}$：CREE的導通電阻略低。然而，這被$V_{SD}$的巨大差異所抵消。

$V_{SD}$ (續流壓降)：如前所述，BASIC的$V_{SD}$低了超過1V（~18%），這意味著在續流階段的導通損耗顯著降低。

$B_{VDSS}$ (擊穿電壓)：這是最關鍵的可靠性指標。BASIC模塊具有近1600V的擊穿電壓，遠高于CREE的1470V。在SST高頻開關（會產生電壓尖峰）應用中，這額外的70-120V安全裕量對于確保系統在整個生命周期內的可靠性至關重要。

C. 動態開關損耗基準：>99%效率的關鍵

SST成功的關鍵在于高頻運行（>50 kHz）以減小磁性元件（變壓器、電感）的體積和重量。然而，高頻率意味著開關損耗（$E_{on}$ 和 $E_{off}$）成為主導。

基本半導體提供的動態對比數據 是驗證>99%效率目標的決定性證據。

表2：動態總損耗對比 (BMF540R12KA3 vs CAB530M12BM3)

測試條件: $V_{DS}=600V, I_{D}=540A, T_j=175^{circ}C, R_G=2Omega$

分析：

在高溫、大電流的嚴苛工作條件下，基本半導體模塊的總開關損耗($E_{total}$)比CREE同類產品低了24%。

這一優勢是實現>99%效率的核心。這24%的損耗余量意味著，在相同的散熱條件下，傾佳電子的SST可以：

實現更高的效率：在相同開關頻率下，功耗更低。

實現更高的功率密度：以更高的開關頻率運行（例如，將頻率提高24%），同時保持與競品相同的熱負荷。這正是SST減小尺寸和重量所需要的。

D. 系統級效率佐證

基本半導體進一步提供了一項在電機驅動應用中（拓?fù)渑cSST單元相似）使用BMF540R12KA3模塊的PLECS仿真 。在237.6 kW的輸出功率下，仿真結果顯示：

IGBT 模塊 (FF800R12KE7) @ 6 kHz：系統效率 97.25% 。

BASIC SiC 模塊 (BMF540R12KA3) @ 6 kHz：系統效率 99.53% 。

BASIC SiC 模塊 (BMF540R12KA3) @ 12 kHz：系統效率 99.39% 。

這一仿真數據提供了強有力的佐證：在240kW級的功率轉換中，使用BMF540R12KA3模塊實現超過99.5%的效率是完全可行的。這證實了傾佳電子>99%的SST項目目標不僅可以實現，而且有超越的可能。

E. 綜合可靠性評估

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

對于數據中心SST，可靠性與效率同等重要。基本半導體的平臺通過結合以下特性，展現了卓越的穩健性：

$Si_3N_4$ 基板：抵抗熱循環疲勞 。

集成 SBD：防止$R_{DS(on)}$漂移和退化 。

高 $B_{VDSS}$ 裕量：提供對電壓尖峰的額外保護 。

這種多層次的可靠性設計，確保SST能夠在數據中心24/7/365的嚴苛環境中長期穩定運行。

V. 優化與驗證路徑建議

為確保項目成功，建議立即啟動以下優化與驗證工作：

A. 優化 (Optimization)

門極驅動 (Gate Drive)：為充分利用SiC的低開關損耗，必須設計一個低雜散電感、高驅動電流的門極驅動電路。應嚴格遵循基本半導體的驅動建議（例如 +18V / -4V）。同時，應評估采用基本半導體自有的隔離驅動芯片（如BTD系列），以構建一個完全優化的生態系統。

拓?fù)鋬?yōu)化 (Topology)：99.53%的效率是在6 kHz硬開關下實現的 6。SST項目應探索軟開關（ZVS/ZCS）拓?fù)?。結合基本半導體模塊極低的開關損耗（特別是$E_{off}$），軟開關技術有望將SST單元效率推向99.7%以上，并使開關頻率突破100 kHz。

模塊選型 (Module Selection)：立即與基本半導體接洽，確保獲得BMF810R12MA3 (810A, 1.7mΩ) 6的工程樣品。使用此模塊，SST單元的功率密度有望在BMF540R12KA3的基礎上再提升約50%。

B. 驗證 (Validation)

靜態驗證：建立測試平臺，對BASIC和CREE的樣品進行A/B對比，獨立復現6中的靜態參數（特別是$B_{VDSS}$和$V_{SD}$）。

動態驗證：（關鍵步驟） 搭建雙脈沖測試平臺，在高溫(175°C)、大電流(540A)下復現6中的動態基準測試。必須獨立驗證BASIC模塊$E_{total}$低24-30%的性能優勢。

原型驗證：使用BMF540R12KA3模塊構建一個500kW至1MW的SST“電力電子單元”原型（例如DAB或H橋）。

系統驗證：在原型單元上進行滿負荷測試，驗證其熱性能（$Si_3N_4$的可靠性）和電效率，將6中的99.5%+效率仿真結果在硬件上復現。

VI. 結論：技術選型確認

基于對所提供技術數據的詳盡審查，本報告得出結論：

驗證確認：基本半導體的SiC平臺被明確驗證為技術上卓越的解決方案，能夠滿足并超越傾佳電子2-5 MW SST項目的所有核心KPI。

>99%效率：目標可實現。這是由業界領先的低$R_{DS(on)}$ (1.7-2.5 mΩ)、集成SBD帶來的低$V_{SD}$，以及最關鍵的——比主要競品低24-30%的總開關損耗($E_{total}$) 6 所保證的。99.53%的系統級仿真結果 為此提供了直接的數據支持。

1500V DC輸出：目標可實現。通過采用模塊化的1200V單元（具有近1600V的卓越$B_{VDSS}$裕量 ）進行串聯，可安全、可靠地構建1500V系統。

高功率密度：目標可實現。24-30%的開關損耗降低是SST實現高頻(>50kHz)運行、進而大幅縮小磁性元件尺寸和重量的關鍵技術使能者。

高可靠性：已確認。基本半導體主動采用**$Si_3N_4$基板** 6 和集成SBD 的設計理念，專注于高可靠性、長壽命和抗熱循環疲勞，完美契合數據中心24/7的任務要求。

最終建議：

基本半導體的平臺在關鍵的開關損耗和可靠性指標上展現出可驗證的優勢。

立即推進，重點采購BMF540R12KA3和BMF810R12MA3模塊的工程樣品，并啟動V.B節中概述的動態驗證（雙脈沖測試）和原型單元構建。
