10月30日，2025自發光顯示產業研討會在深圳隆重舉行。來自顯示產業鏈的多位專家以及TrendForce分析師在會上發表專題演講，深入剖析自發光顯示的發展前景與未來機遇。

晶能光電外延工藝專家郭嘯攜《硅襯底GaN技術助力Micro-LED微顯產業落地》應邀出席了活動。

他在分享中指出Micro-LED微顯示可用于AR/MR/VR、HUD及微投影，其中AR最具成長空間，而光學模組成本占比高達43%，Micro-LED+光波導被視為輕量化AR的理想光引擎。目前，Micro-LED微顯示的全彩技術、鍵合、襯底等均有不同的技術路線。

其中，在Micro-LED產業逐漸朝向更大尺寸襯底發展的背景，硅襯底（GaN-on-Si）技術被視為最佳產業化方案，而大尺寸硅襯底GaN也是Micro-LED微顯的主流路線。相較于4–6英寸的藍寶石襯底，硅襯底更易擴展至8英寸并向12英寸演進，同時具備襯底成本低、波長一致性高、可兼容CMOS工藝以及便于無損剝離等優勢，可以充分借助集成電路的工藝和設備，實現高良率、低成本、高效率的Micro-LED微顯模組制造。

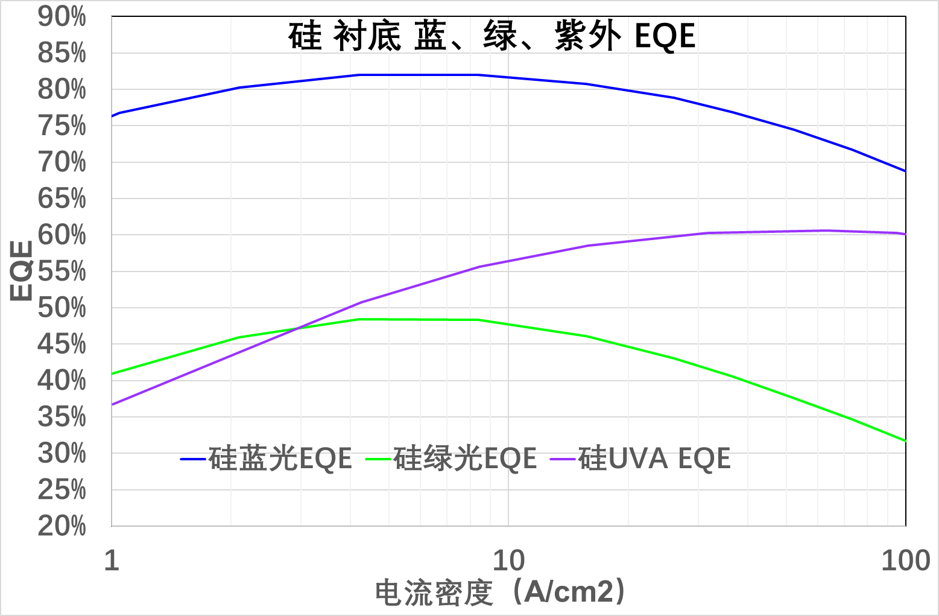

晶能光電深耕硅襯底GaN基LED產業化技術近20年，率先突破12英寸硅襯底GaN基RGB三基色Micro-LED外延，可與最先進的硅CMOS制程兼容。產品方面，晶能光電已開發覆蓋365–650nm的全色系8英寸外延片，其中，硅襯底藍光LED的EQE峰值接近80%，綠光約為50%，公司也在持續推進InGaN紅光外延技術及硅襯底高PPI Micro-LED陣列技術的研發工作。

晶能光電認為，隨著硅襯底GaN基Micro-LED技術向8英寸和12英寸演進，以及基于硅襯底Micro-LED的各種全彩技術（量子點光刻，三色堆疊，三色合光）的發展, 硅襯底Micro-LED一定會迎來大規模產業機遇。
