在高速數據傳輸日益普及的今天，工程師們越來越意識到：線束不只是“通電”的工具，更是“傳遞信號”的關鍵媒介。尤其在 USB 3.2、MIPI CSI-2、HDMI、LVDS 等高速接口中，決定系統性能上限的往往不是芯片，而是那些被忽視的線束——例如 極細同軸線（Micro Coaxial Cable）。

一、極細同軸線束的結構決定信號品質
極細同軸線束與傳統排線、FFC、普通電子線最大的區別在于屏蔽結構與特性阻抗控制，它通常由以下幾層構成：
1.1、中心導體（銅線或鍍銀線），用于傳輸高速信號；
1.2、絕緣層（一般為氟化材料），用于保持恒定的阻抗特性；
1.3、屏蔽層（金屬編織或鋁箔包覆），抑制外部電磁干擾；
1.4、外護套（聚酯或TPU），提供機械保護。
這種結構使得極細同軸線束的特性阻抗可以穩定在 50Ω 或 100Ω（差分），并能在 10Gbps 甚至更高的數據速率下保持極低的信號反射與損耗。

二、信號完整性——高速傳輸?shù)碾[形戰場
在 1GHz 以上的信號頻率下，導線不再只是“電的通路”，而是一個完整的傳輸線系統，信號完整性（Signal Integrity, SI）包括反射、串?dāng)_、衰減和抖動等多個維度，任何一個環節失控，都會讓高速通信變成“高速噪聲”；而極細同軸線束的優勢正是在于：
2.1、精確阻抗匹配：每根線的幾何結構嚴格控制，避免因不匹配而引發反射。
2.2、優異的屏蔽性能：有效隔絕相鄰線對和外界電磁干擾。
2.3、低損耗介質材料：保持信號波形完整，減小高頻衰減。

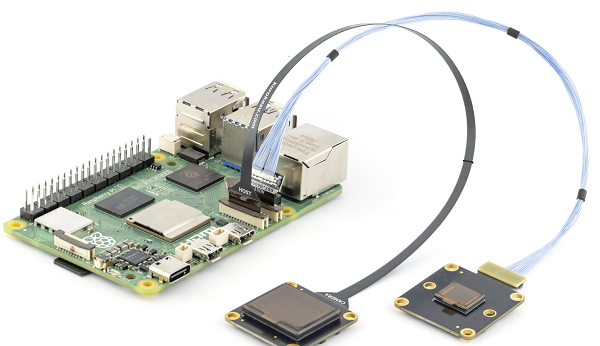

這也是為什么在智能攝像模組、自動駕駛雷達、AR/VR頭顯、工業檢測設備中，工程師幾乎都選用極細同軸線束來實現高速信號的傳輸。

三、柔性設計與高密度連接的雙重挑戰
隨著產品向“輕、薄、小”演進，線束布局空間被極度壓縮，極細同軸線束直徑通常在 0.3mm~0.5mm 之間，可輕松實現多通道高速信號布設，同時保持良好的彎折壽命；這類線束常與 I-PEX、HRS、JAE 等高密度微型連接器配合使用，形成可靠且可重復裝配的高速連接系統；因此，它不僅是一根“線”，更是一套“高頻信號傳輸通路解決方案”。

四、極細同軸線束的真正價值
如果說電源線的任務是“把電送到”，那么極細同軸線束的使命則是“把信號送對”；在高速系統中，信號完整性是系統性能的生命線，而極細同軸線束正是守護這條生命線的“隱形英雄”，它的價值，不在于是否通電，而在于能否完整、穩定、低噪聲地傳遞每一個比特。

極細同軸線束的真正價值，體現在其對信號完整性的保護上，從結構設計、材料選擇到連接方式，每個細節都決定了高速數據鏈路的穩定性；在今天這個“高速互聯”的時代，線束不再是附屬品，而是系統性能的關鍵組成部分。
