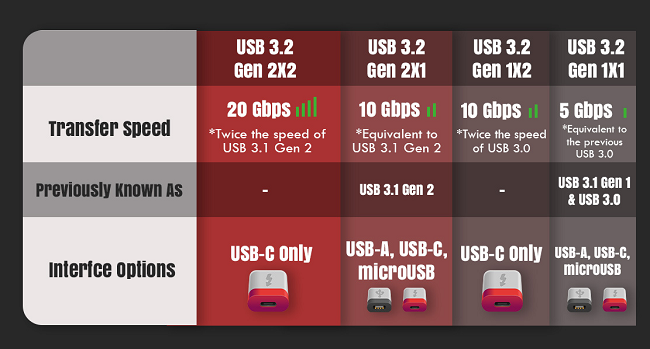

在當下的高速傳輸時代，USB接口早已不再只是簡單的充電或文件傳輸工具。從USB3.0、3.1到如今的USB3.2，數據速率從5Gbps一路攀升到20Gbps。高速意味著更快的體驗，但也讓“線”這件看似不起眼的小東西，成為性能瓶頸的關鍵。很多人不知道，USB3.2之所以不再使用傳統電子線，而是采用 極細同軸線束（micro coaxial cable），背后有著深層次的技術原因。

一、USB3.2讓“線”變得更難做了
USB3.2的高速信號以差分形式傳輸，對線纜提出了極為苛刻的要求：
1.1、信號損耗必須更低：高速信號在傳輸中極易受到衰減與反射影響，如果插入損耗、回波損耗太高，信號眼圖會塌陷，傳輸穩定性大打折扣。
1.2、阻抗匹配要精準：USB3.2一般要求90Ω左右的差分阻抗，線徑、介質、屏蔽層結構的微小偏差，都會導致反射和失真。
1.3、抗干擾能力要強：高速信號會輻射電磁波，也容易被外界干擾。普通線的屏蔽性能有限，很難在復雜電磁環境中保持信號完整。
1.4、結構空間更緊湊：筆電、相機模組、平板主板之間的布線空間越來越小，傳統多股電子線又粗又硬，無法滿足靈活布線的要求。
簡單來說，USB3.2傳輸?shù)牟恢皇恰半姟保恰案哳l信號”；而高速信號對傳輸介質的要求，遠超普通電子線的能力。

二、極細同軸線束是什么？為什么更適合USB3.2？
極細同軸線（micro coaxial cable）是一種專為高速信號設計的精密線纜結構。它的每一根導體，都由以下幾層構成：中心導體 → 絕緣層 → 金屬屏蔽層 → 外護套；這樣的結構讓信號始終被屏蔽在獨立通道中，既能防止外部干擾，也能抑制信號外泄。與傳統電子線相比，它有幾大顯著優勢：
2.1、信號完整性更強：同軸結構能?chē)?yán)格控制阻抗，保持高速信號波形不失真，確保傳輸穩定。
2.2、屏蔽效果優異：360°金屬屏蔽層讓信號通道幾乎不受外部電磁干擾影響，大幅提升抗EMI能力。
2.3、柔韌性與小尺寸兼得：極細同軸線直徑僅1毫米甚至更細，能輕松在主板與模組之間彎折走線，非常適合緊湊空間布線。
2.4、可實現多通道整合：工程師可將多根同軸線組合成一體化線束，集成高速數據、控制信號與接地屏蔽，布局更整潔。
正因如此，micro coaxial線束已被廣泛應用于USB3.2、Thunderbolt、PCIe、MIPI CSI/DSI等高速接口中，成為高頻信號傳輸?shù)氖走x方案。

三、為什么USB3.2“放棄”普通電子線？
對比之后就會發現，USB3.2之所以不再使用普通電子線，并不是“想換口味”，而是技術發展必然的結果。
3.1、高速信號太敏感，普通線壓根扛不?。簜鹘y(tǒng)電子線無法保證穩定的阻抗匹配，傳輸速率一高就容易出現反射、串?dāng)_、誤碼。
3.2、結構太粗、不易布線：在超薄設備內部，普通線束難以彎曲和收納，容易產生應力和損傷。
3.3、EMI太嚴重，過不了認證：USB3.2的高頻信號要求極高的屏蔽性能，普通電子線根本無法通過EMI測試。
3.4、設計趨勢在變化：設備越來越輕薄化、模塊化，對連接線束的尺寸、重量、柔性提出了全新要求，極細同軸線恰好符合這種趨勢。
可以說，極細同軸線束的出現，讓高速信號連接“既能跑得快，又能跑得穩”。

四、設計USB3.2極細同軸線束時要注意什么？
雖然極細同軸線束性能強大，但設計和選型也有一定門檻。工程師需要重點關注以下幾點：
4.1、控制阻抗一致性：保持線束內部每一對信號線長度一致、結構對稱，避免延遲失配。
4.2、確保屏蔽連續性：屏蔽層應與接地結構牢固連接，避免“斷層”造成信號泄露。
4.3、關注彎曲半徑：雖然柔軟，但彎折過度會影響屏蔽層完整性，通常最小彎曲半徑應為線徑的6倍。
4.4、平衡性能與成本：極細同軸線束制造精度高、裝配復雜，成本相對較高。設計時應結合性能需求與預算權衡。
這些設計細節，直接決定了USB3.2連接的可靠性與信號質量。

USB3.2的高速傳輸時代，讓“線”變得更智能、更精密。普通電子線在性能、屏蔽、尺寸等方面已無法滿足需求，而極細同軸線束以其高帶寬、低損耗、強屏蔽、小體積的特性，成為高速連接的標準配置；對于追求高性能與穩定性的設計來說，選擇合適的極細同軸線束，已經不再是“選項”，而是“必須”。
