在CANdelaStudio中如何配置OBD服務？
創建01/02服務及PID

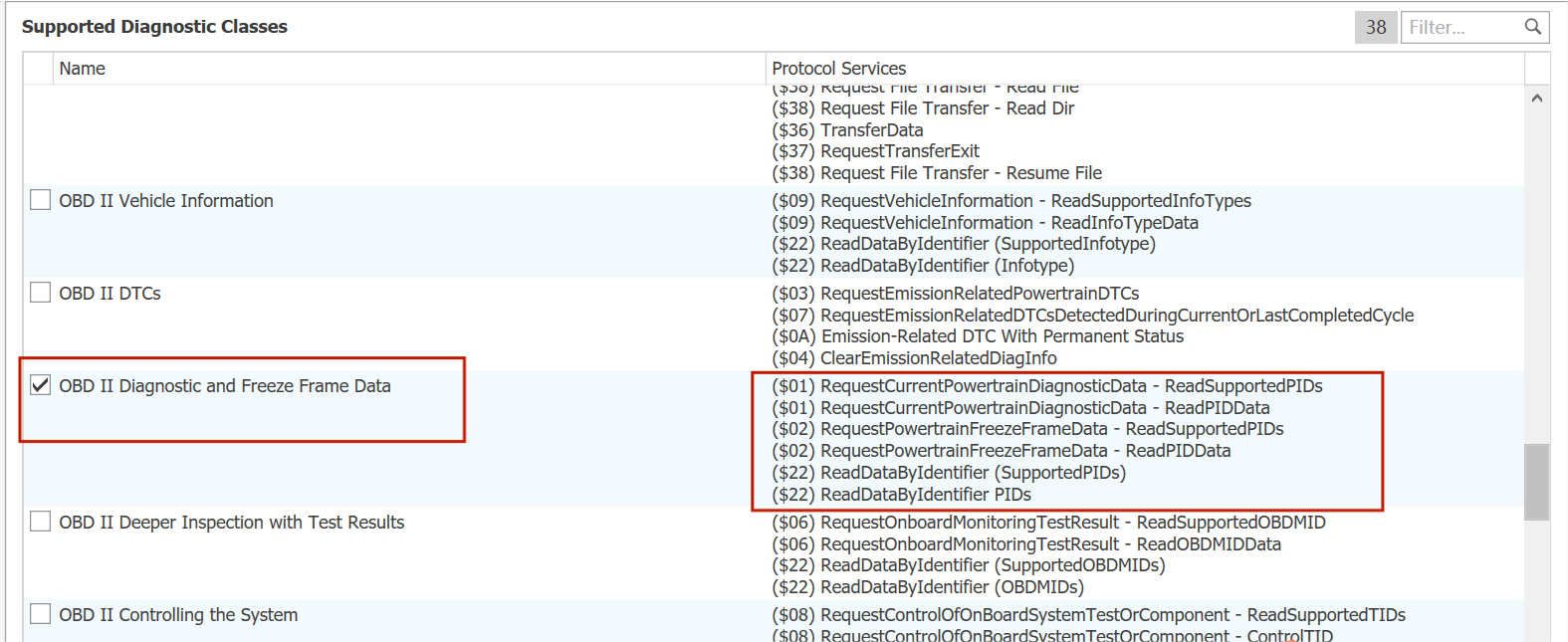

1、首先在CDDT文件中添加對應的Diagnostic Class，即可激活對應的OBD診斷服務；

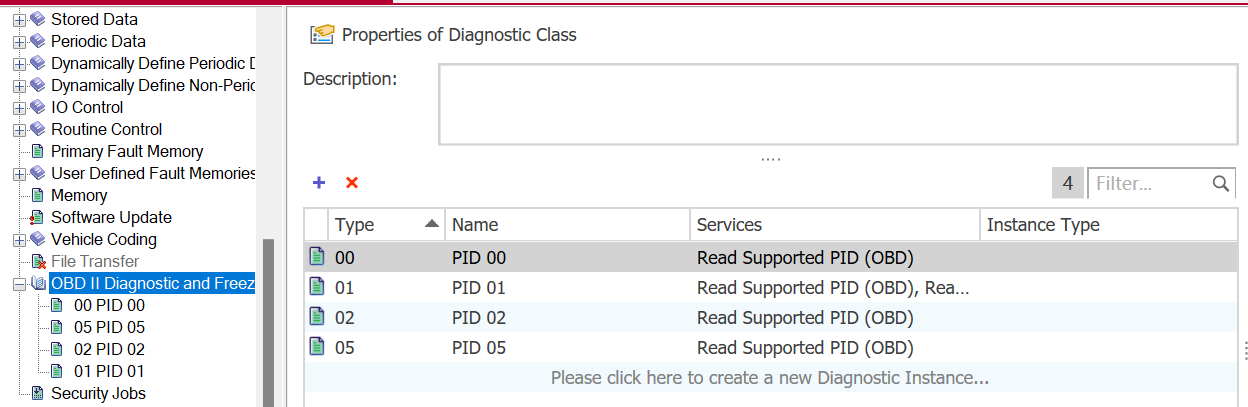

2、舉例：在CDD中創建4個PID
因?yàn)镻ID 0x01、0x02、0x05在0x01到0x20之間，所以需要?jiǎng)?chuàng)建PID 0x00；如果有PID 0x26，則需要再創建一個PID 0x20。

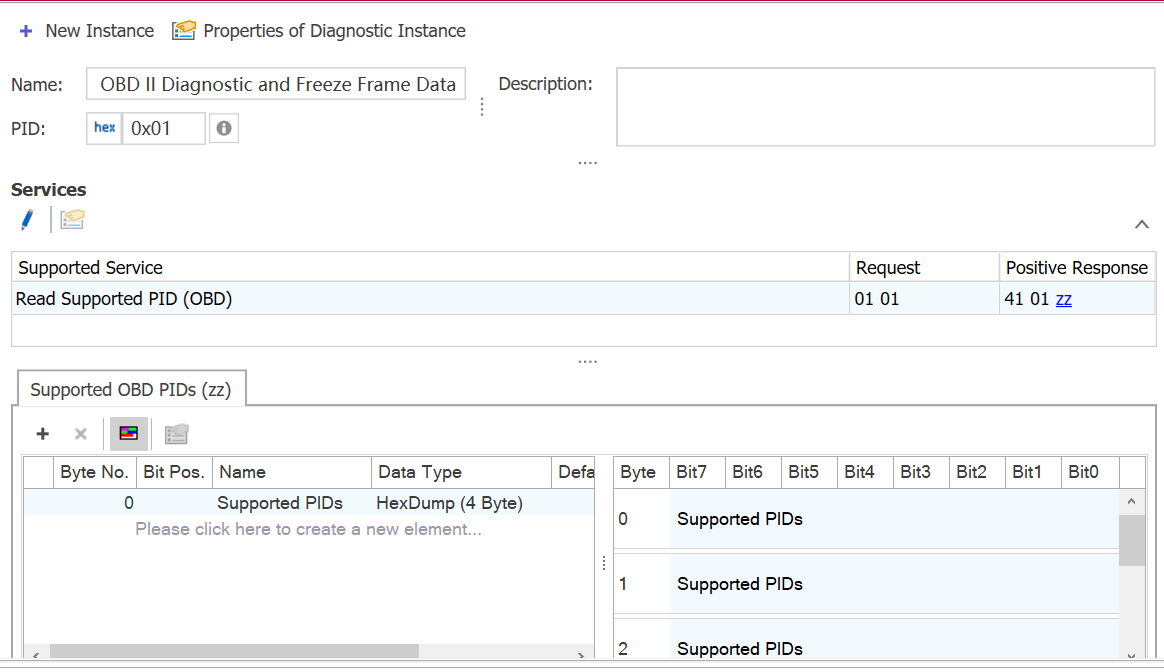

3、在CDD中給PID指定OBD服務01/02以及22服務

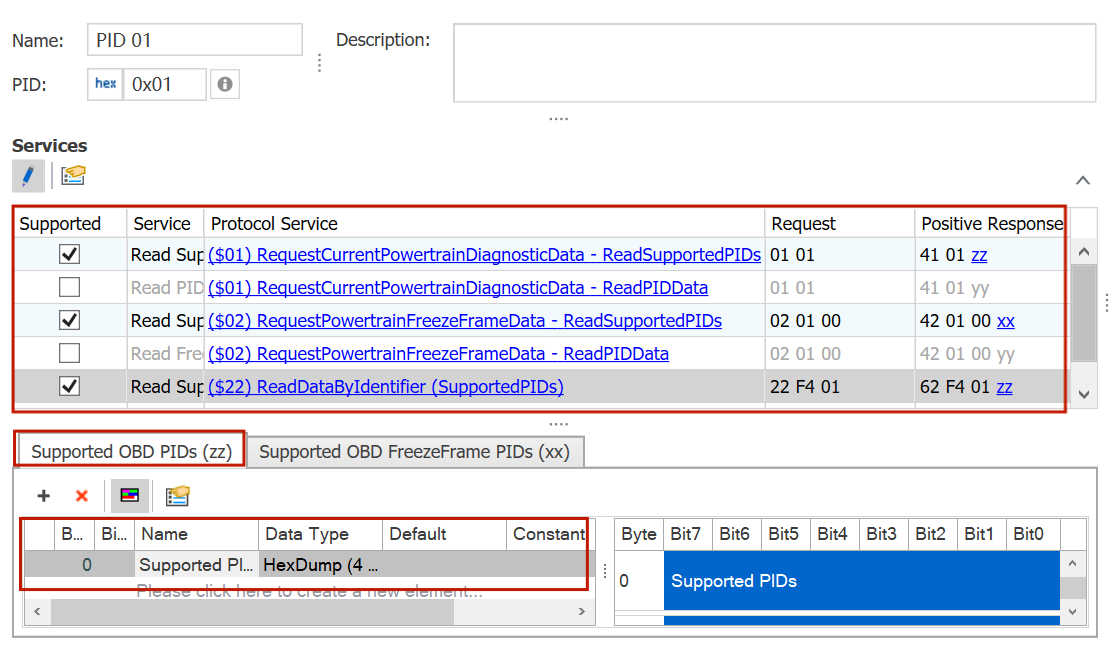

4、勾選OBD01服務02服務的Read Support PID（OBD），說明兩個服務中都存在01-20范圍內的PID；勾選Read Supported PID（UDS）說明PID 0x01可通過UDS22服務的DID 0xF401讀取。引用合適的Data Type添加解析用的分辨率、偏移量、單位等。
