嵌入式產品中的RTC（實時時鐘）對于維持時間準確性至關重要。然而，實際應用中，我們常常會遇到時間偏差甚至時間回退到1970年的問題。今天，我們來探討這些時間問題的根源及解決方法。

?RTC在嵌入式產品中的重要性

在嵌入式產品中，RTC（實時時鐘）模塊負責維持時間的準確性，確保設備在各種條件下都能保持時間的正確同步。RTC的準確性直接影響數據記錄的可靠性、系統協調的效率、安全機制的有效性以及用戶體驗的滿意度。時間不同步可能導致數據記錄錯誤，影響數據的可追溯性和分析；系統協調失敗，影響整體系統的運行效率；安全機制失效，增加安全風險；以及用戶體驗下降，影響用戶對設備的信任和使用體驗。因此，確保RTC的準確性和可靠性是嵌入式系統設計中的一個重要環節。

然而，在實際應用中，我們常常會遇到一些不盡如人意的情況，比如時間偏差，甚至是時間回退到1970年。那么，是誰偷走了我們的時間呢？

?RTC時間偏差的原因分析

在Linux系統啟動過程中，系統會檢測并掛載RTC模塊。掛載完成后，系統會自動從外部RTC芯片中讀取時間，并將其設置為系統時間。此后，除非通過相關命令控制RTC的讀寫，操作系統通常不會再次從RTC中獲取或同步時間。那么，為什么重新上電后，時間就不對了呢？可能的原因包括：

• 外部RTC供電問題：如果外部RTC沒有可靠的電源供電，可能會導致虧電或接觸不良，從而使RTC時間復位到默認值（通常是1970年）。
• RTC電路設計問題：如果RTC的精準匹配電路設計不合理，可能會導致時間偏差。
• RTC驅動問題：如果RTC驅動沒有正確配置，系統可能無法從RTC芯片中正確獲取時間。

?RTC設計與使用最佳實踐

1. 硬件設計推薦方案

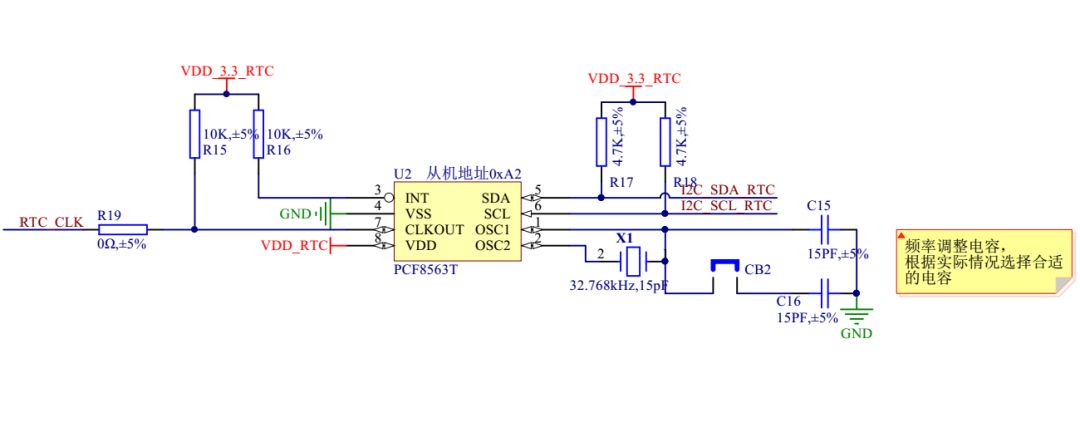

RTC設計推薦方案如圖2所示，若采用I2C/SPI通信的RTC IC且已具備I2C/SPI驅動程序，RTC的使用就顯得尤為簡單，僅需要加上晶振電路就可以工作了。

圖2 RTC硬件電路

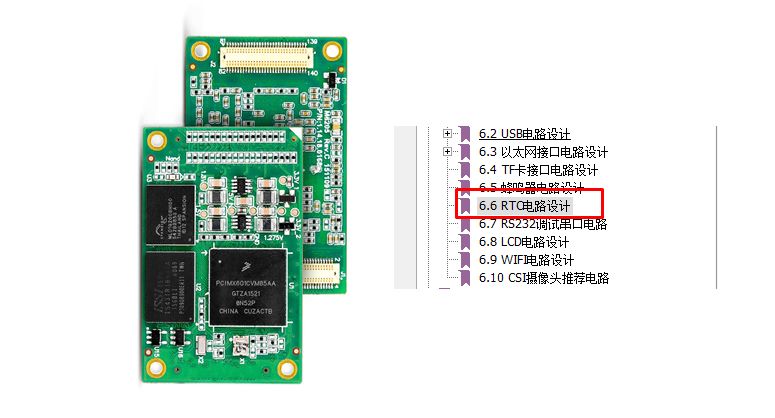

RTC設計電路簡約而不簡單，時鐘芯片的選擇、電路設計、器件放置、阻抗控制、PCB走線規范均會影響RTC的時間基準的穩定性，如圖3所示為ZLG致遠電子基于Cortex-A7架構的800MHz主頻的M6Y2C-256F256LI-T核心板以及配套硬件開發指南，ZLG致遠電子每一款核心板均有提供標準的推薦電路，為設計者提供穩定可靠的設計參考。

圖3 提供完善硬件支持的核心板

2. 軟件配置與驗證

以linux為例了解下RTC的使用。在內核配置中選擇與硬件匹配的RTC驅動，以生成正確的內核鏡像。

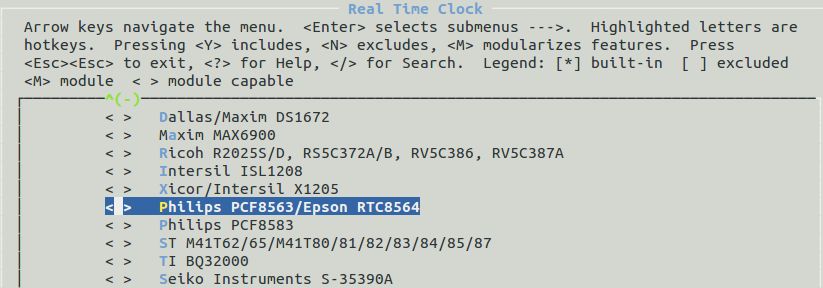

圖4 啟用PCF8563 RTC驅動

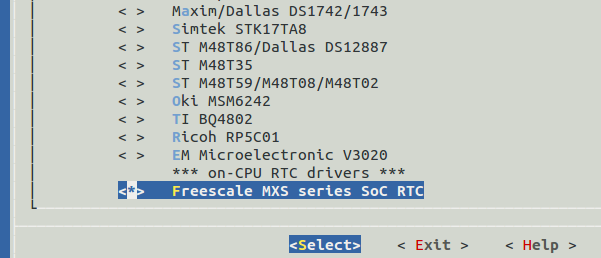

圖5 啟用片內RTC

然后結合硬件測試RTC功能，使用命令date –-help獲取相關指令。hwclock –w命令將設置的時間同步到硬件，hwclock命令獲取RTC時間，判斷是否同步成功。
