SS6323H-直流無刷電機驅動芯片

SS6323H產品為三相無刷直流電機驅動器。他們集成了三個半橋，包括六個N溝道功率MOSFET，以及前置驅動器、柵極驅動電源。SS6323H為每個?-H電橋提供使能和PWM輸入。

SS6323H能夠持續提供2A的驅動電流（取決于溫度和PCB條件），電流保護閾值峰值可達5A。它使用內部電荷泵為高壓側MOSFET產生柵極驅動電源電壓， 并使用涓流充電電路保持足夠的柵極驅動電壓以100%占空比工作。SS6323H提供3mmx3mmQFN封裝，帶外露散熱盤。

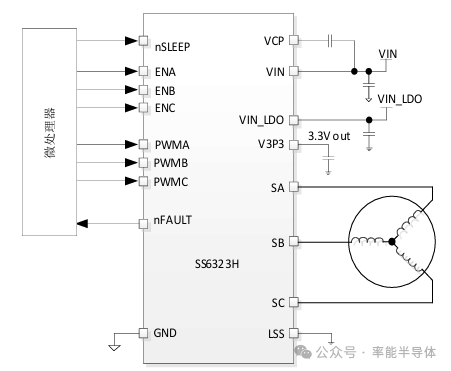

應用原理圖

功能特色

1.三路集成的半橋驅動

2.適用電壓范圍：3-18V

3.適用電流范圍：1.4-5A

4.內嵌電荷泵電源支持輸PWM100％占空比工作

5.內置3.3V基準電壓

6. PWM（脈寬調制）控制接口

7.在保證散熱條件良好情況下，RDS（HS+LS）為0.14Ω

8.自動同步整流功能

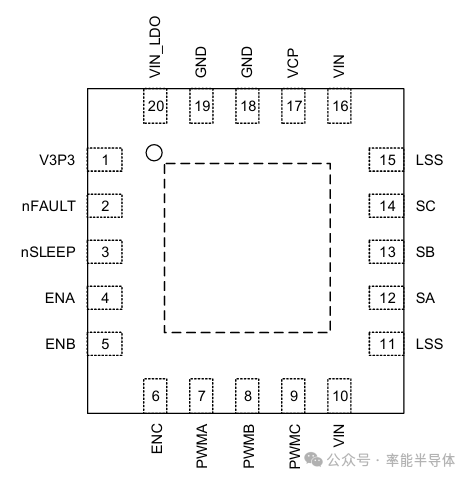

引腳示意圖

保護機制

01

VM欠壓保護（UVLO）

只要VM引腳的電壓跌落至欠壓保護的閾值,H橋的所有N-MOS將關閉，直到VM 電壓上升超過UVLO 的閾值，器件恢復工作。

02

過流保護（OCP）

如果輸出電流值超過OCP 的閾值-Iocp，且其時間長于Tocp, H橋的所有N-MOS將關閉。經過恢復時間Tretry后，H橋會根據輸入信號的的狀態來重新使能工作。如果過流故障信號仍出現，則同樣的循環保護及恢復; 如無故障則器件正常運行。

03

熱關斷機制（TSD）

如果晶圓的溫度超過芯片的安全極限，整個功率輸出的H橋會被關斷，當晶圓溫度降至安全值，芯片自恢復運行。

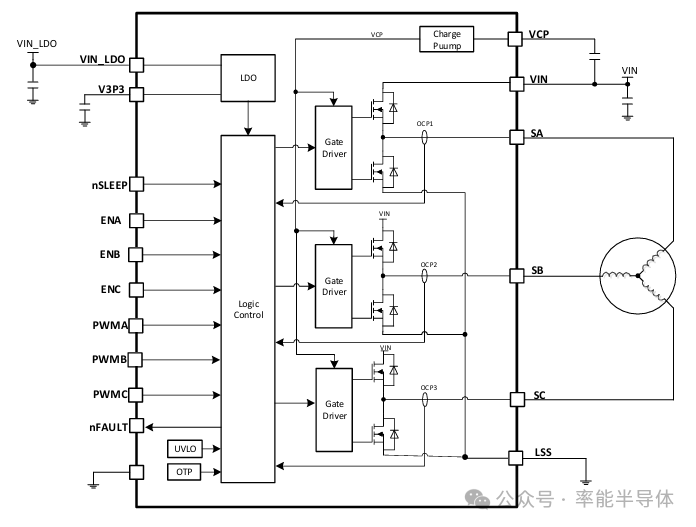

框圖
