顯示屏作為電子產品不可或缺的一部分，此文檔的目的在于幫助用戶調試適配其它顯示屏。

本文檔將以調試適配7寸MIPI屏為例。

本文檔章節安排：

第一章：幫助用戶如何在Uboot界面切換顯示屏（LVDS、MIPI同顯為例）

第二章： 幫助用戶如何適配自己的顯示屏（DM 7寸顯示屏為例）

由于TQ3568支持在uboot階段選擇顯示屏，具體如何操作如第一章所示。

第一章 如何在Uboot界面切換顯示屏

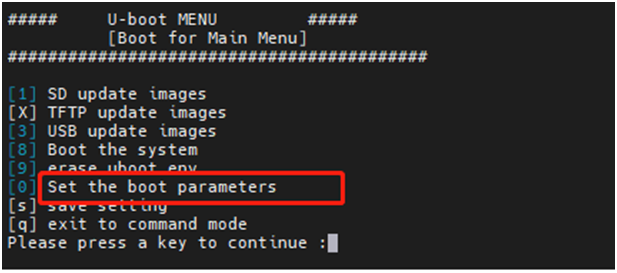

1、啟動開發板，在加載階段點擊“ctrl+c”進入uboot功能菜單，如下圖所示：

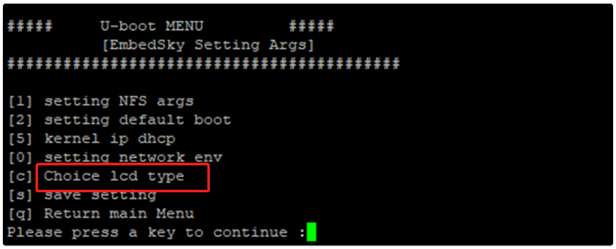

2、按下數字0，進入設置內核參數界面，如下圖所示：

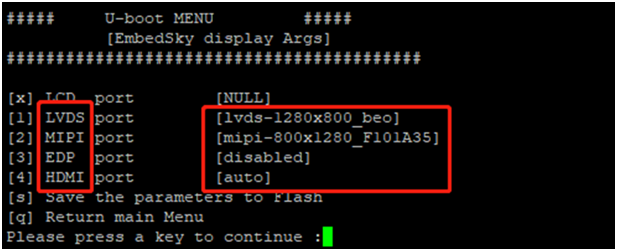

3、按下數字c，進入顯示屏設置界面，如下圖所示：

可以看到，左邊方框?yàn)楦黠@示屏的名稱，右邊的方框?yàn)閷?duì)應顯示屏的分辨率。

本例以LVDS、MIPI同顯為例。

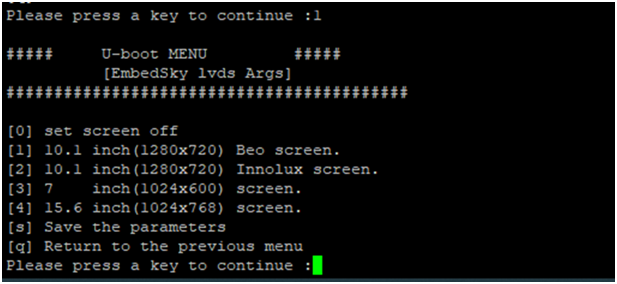

4、首先，按下數字鍵1，進入LVDS分辨率選擇界面，如下圖所示：

下面來解釋一下各選項的含義：

[0]意味著關閉該顯示屏，我們?cè)诓皇褂媚硞€(gè)顯示屏?xí)r，需要進入此界面對其關閉。

[1]-[4]意味著本司支持可選擇的分辨率。

[s]意味著保存配置，在某個界面改動了參數，退出該界面前都需要按[s]保存，若不需要保存則直接退出即可。

[q]意味著退出該界面。

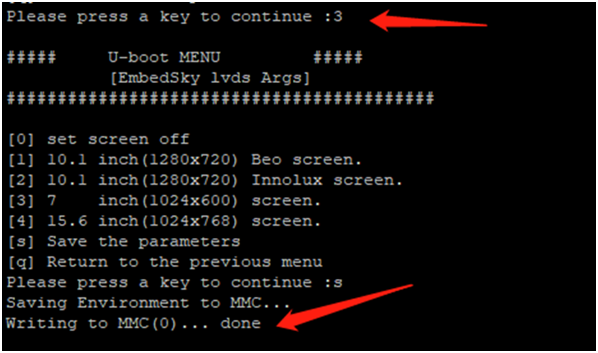

知曉了各選項的含義，那么接下來就可以根據自己的顯示屏分辨率進行選擇。值得注意的是，筆者使用的LVDS屏幕分辨率為7寸的1024*600，故而選擇3號選項。

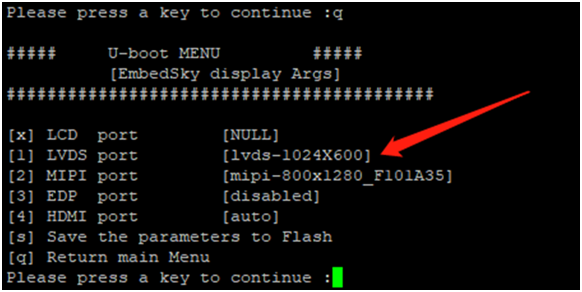

5、選擇完畢后按下[s]保存后回到上層界面可以發現LVDS分辨率設置成功，如下圖所示：

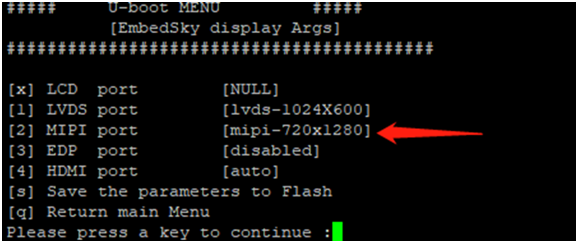

6、接下來按照同樣的方法設置MIPI屏幕的分辨率。筆者使用的是5寸的720*1280顯示屏。設置成功后如下圖所示：

當然，我們不需要顯示的顯示屏需要將其關閉掉，如EDP，關閉顯示屏的方法上文也介紹過，只需進入EDP分辨率設置界面，按下數字0，保存退出即可。值得注意的是，HDMI默認設置的自動模式，意味著UBoot會檢測是否有HDMI接入，若沒有則不會顯示，若有則顯示，故而我們可以不用更改HDMI的顯示設置。

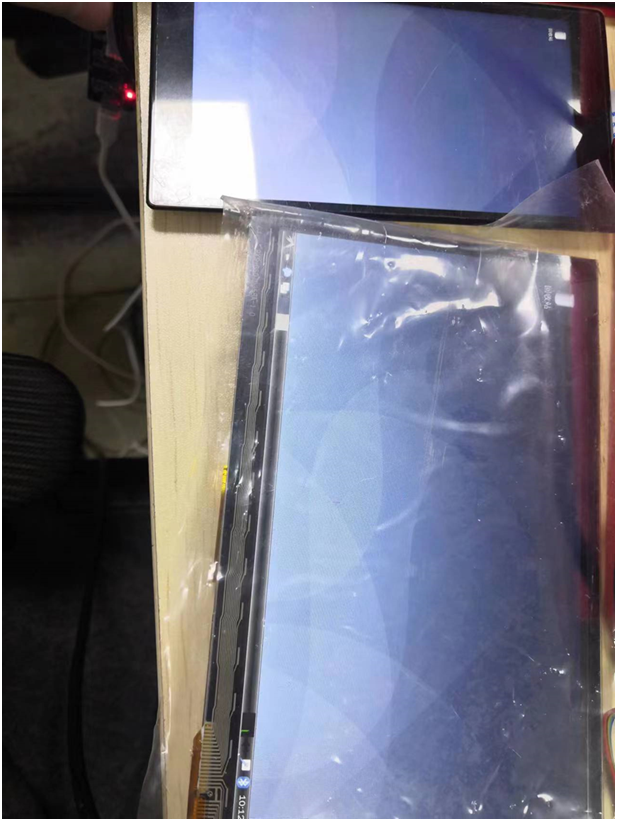

7、設置完要顯示屏的分辨率后，按下s鍵保存，接著重啟開發板。就可以發現設置的顯示屏可以正常顯示了。
