上海貝嶺旗下深圳銳能微推出行業首款RISC-V雙核MCU芯片

上海貝嶺股份有限公司全資子公司深圳市銳能微科技有限公司近日推出了電表行業首顆RISC-V雙核MCU芯片。該芯片主要面向出口電表市場，同時也為國網及南網下一步的國產化內核MCU做好了準備。

該芯片面向出口電表市場旨在解決兩個痛點。

痛點一

目前出口電表基本無專業ESAM安全芯片保障電表的安全，銳能微雙核RISC-V MCU芯片滿足電表功能安全認證需求，可以通過CMVP/PSA等安全認證。

痛點二

目前出口電表所用芯片不能很好的滿足電表法制計量獨立的嚴格要求，單核MCU難以解決法制計量獨立與在線升級的要求，銳能微雙核RISC-V MCU保證計量與管理可以在物理上進行隔絕，同時保證足夠的靈活性，任何外設都可以獨立工作在不同的內核總線上，滿足不同客戶、不同市場的需求。

芯 片 介 紹

圖1：銳能微雙核MCU在電表應用中的功能分配

如圖1所示，雙核系統可由安全核根據需求分配雙核MCU內部資源，可分別管理不同的外部器件。安全核獨立運行，滿足法制計量和安全加密需求，實現計量、存儲、安全、本地通信等計量單元的基本功能；應用核可運行操作系統，實現管理單元、擴展模組等高級功能，并可獨立升級，升級過程或升級失敗后均不會影響安全核的獨立運行。設計滿足OIML R46標準及海外市場對CMVP/PSA等的安全認證要求。

圖2：銳能微雙核MCU總線架構

如圖2所示，芯片采用異構RISC-V雙核總線架構實現安全域與非安全域的物理隔離。安全域通過單向隔離總線橋訪問非安全域，通過硬件級可信信道實現雙核間受控?cái)?shù)據交互。外設與存儲資源可自由分配，分配策略固化后不可篡改。

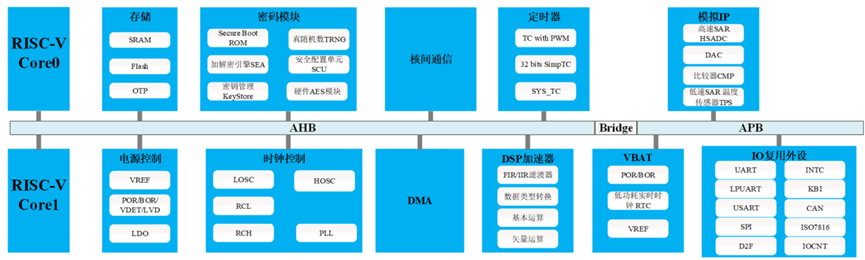

圖3：銳能微雙核MCU資源配置

如圖3所示，雙核MCU芯片具有種類豐富的存儲資源，安全、可靠的密碼模塊，即時穩定的雙核交互通信，并行高速的DMA通道，算力強大的DSP引擎，豐富的通用外設資源，精準高效的電源控制和時鐘控制。該系列芯片集成了32bit RISC-V雙核MCU、1MB嵌入式Flash、最大160KB 嵌入式SRAM、獨立供電硬件溫補 RTC、LCD控制器、滿足功能安全認證需求的AES/ECC硬件加密、DSP加速器以及SPI/QSPI/UART/IIC/7816等豐富的通信接口。該芯片最高主頻支持58.9824MHz，MCU內核具備FPU功能和MPU功能，同時該芯片還支持?jǐn)U展Flash和SRAM空間，為將來應用預留足夠的升級空間。

銳能微RISC-V雙核系列MCU在硬件上與銳能微ARM Cortex-M0內核的V2/V3版 MCU向下兼容，支持LQFP128/LQFP100/LQFP64三種封裝，目前已經開始正式送樣，行業頭部客戶已有重點項目導入設計，預計2025年年底即可實現批量供貨，電表企業如有需要可直接與銳能微聯系。
