在企業級存儲架構中，M.2 NVMe硬盤憑借其出色的讀寫性能，已成為系統的常用組件。然而，傳統的把M.2 SSD直裝主板M.2插槽的部署方式，也帶來了諸多運維挑戰：拆裝不便、狀態難以實時監測，加之密閉空間散熱受限，極易因高溫觸發硬盤性能衰退。

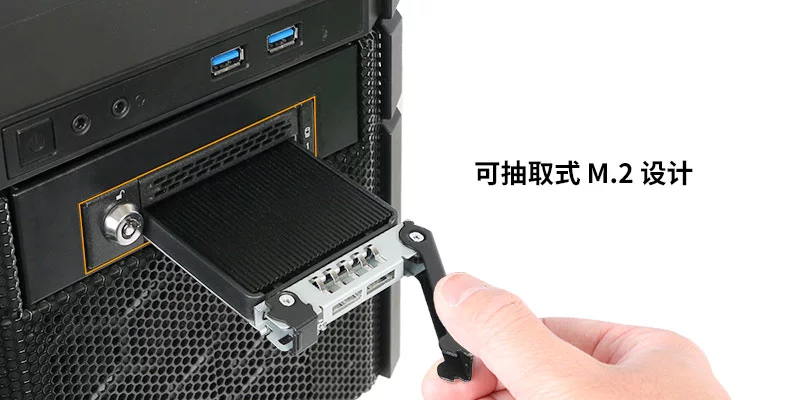

艾西達克推出的M.2 NVMe SSD PCIe 4.0 硬盤抽取盒可以完美解決這些痛點。此系列提供MB833MK-B V2（單盤位M.2 SSD）與MB834MK-B V2（雙盤位M.2 SSD）兩種規格，用于標準3.5英寸軟驅位空間，通過創新的前置可插拔設計，顯著提升了高性能存儲管理的便捷性。它們均搭載SlimSAS SFF-8654 4i高速接口，通過ICY DOCK配套的MB309A PCIe擴展卡（M.2轉8654 4i）和MB323L-B連接線（8654 4i轉8654 4i）組合使用，可以為用戶構建高速穩定的NVMe存儲解決方案。

那么，這款設計精巧的產品，究竟如何在有限空間內實現散熱與安全的平衡？艾西達克生態組合方案是否可靠？接下來，我們將深入講解。

金屬架構下的功能分區

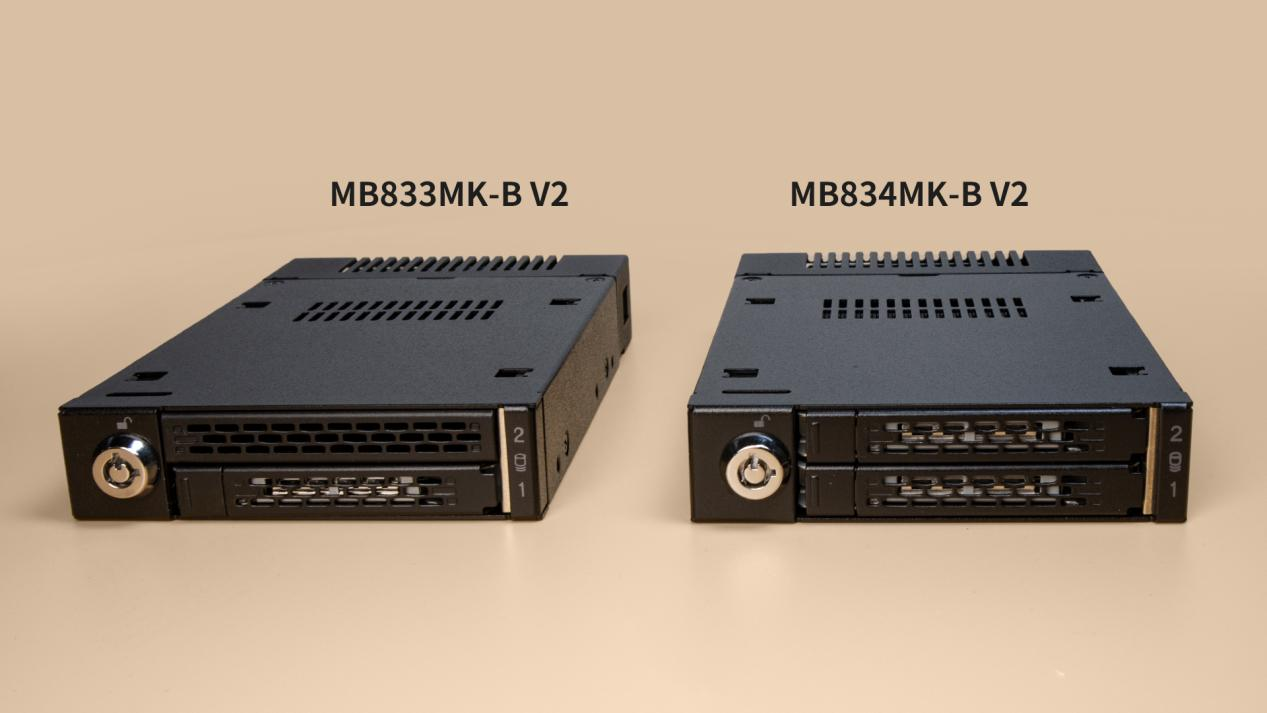

MB833MK-B V2/MB834MK-B V2采用堅固耐用的全金屬機身，延用黑色磨砂鏤空設計工藝，配備有導熱硅膠墊、螺絲和鑰匙。機身整體較為纖長，具體尺寸為167.7 x 101.2 x 25.4mm，可適配單個3.5英寸軟驅位。全金屬結構機身，具有堅固耐用的特點，更符合耐燃性標準，可在嚴苛環境中保護數據安全。

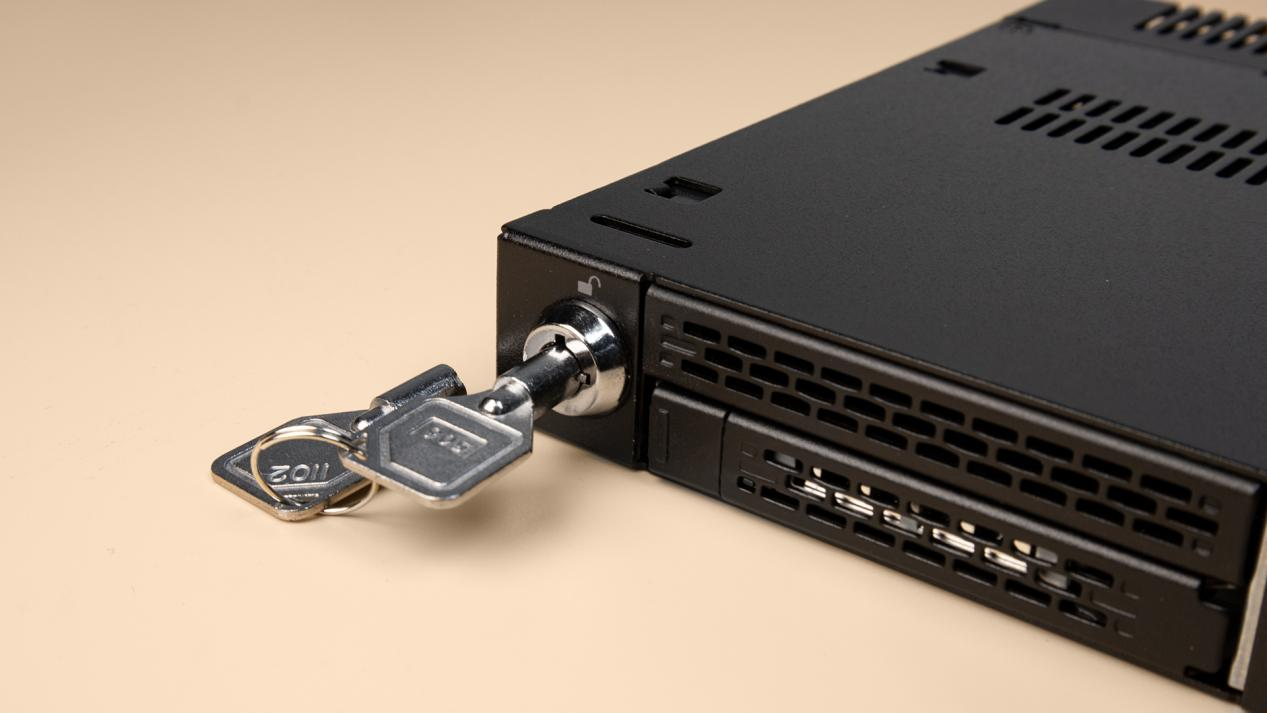

產品正面設有鑰匙鎖，禁止非授權情況下抽取托盤，防范非法物理訪問硬盤數據操作，保障數據物理安全。

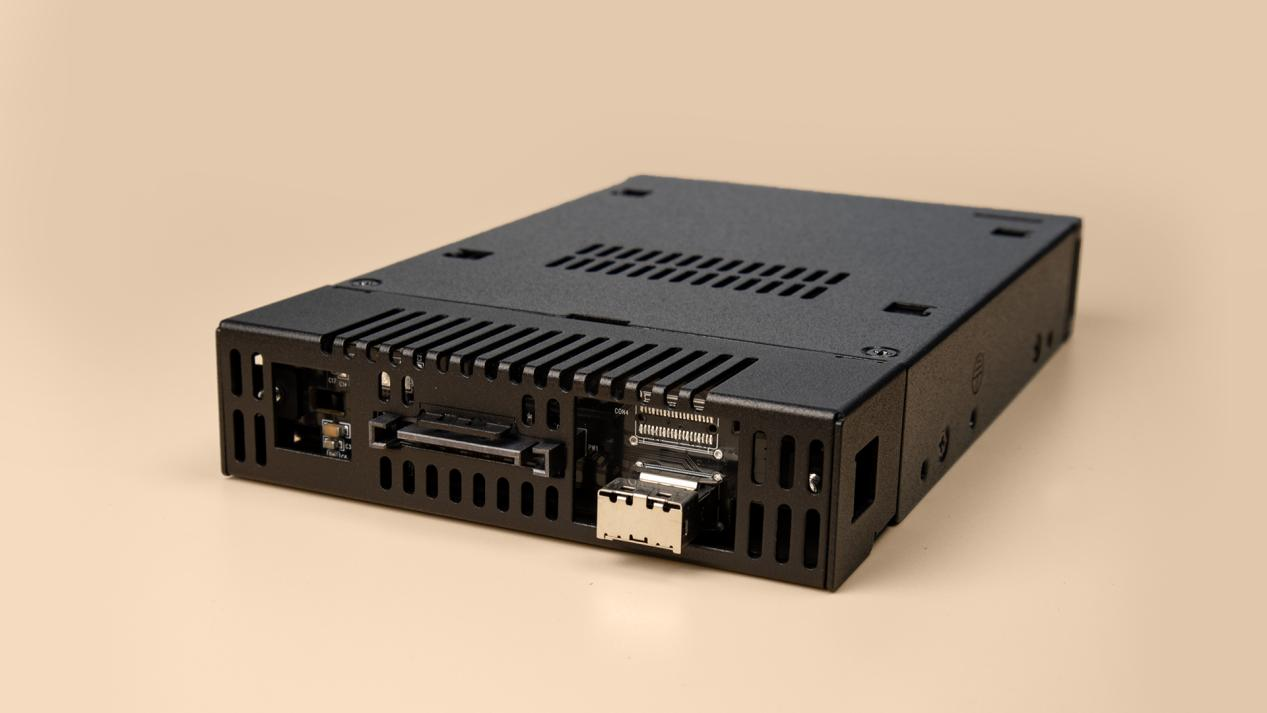

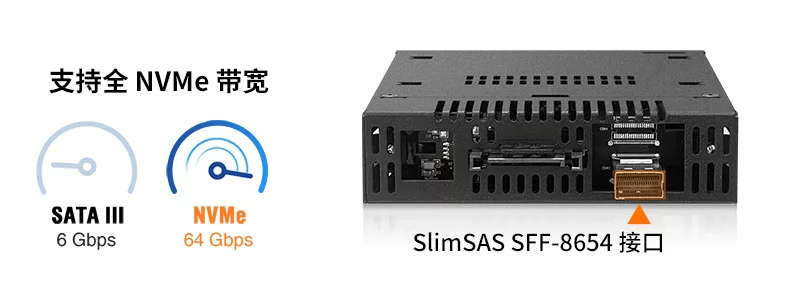

機身尾部配備電源接口和SlimSAS SFF-8654 4i數據接口，支持PCIe 4.0協議，傳輸速率高達64Gb/s，理論帶寬為SATA標準的十倍以上，另外兩個接口均支持防脫落卡扣設計。

一體式免安裝散熱托盤

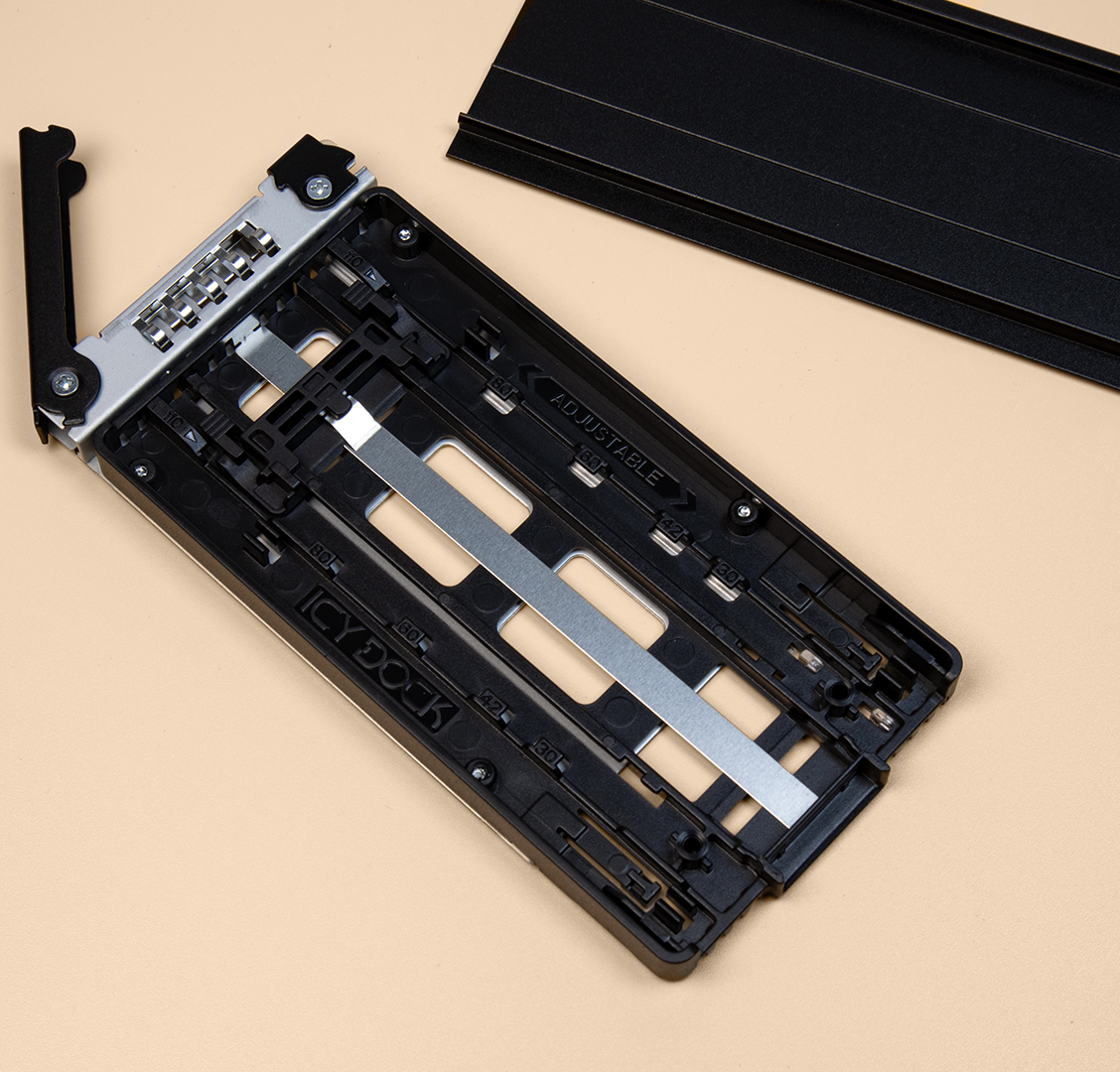

MB833MK-B V2/MB834MK-B V2的托盤采用免工具安裝設計，支持全程免工具拆裝M.2 SSD，大幅縮短運維時間，簡化工作流程。

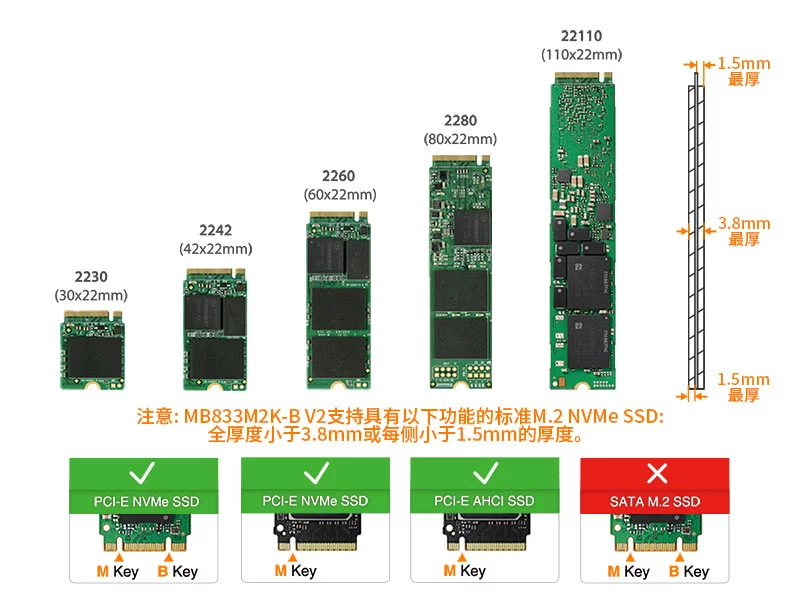

托盤內配備的可調節式M.2硬盤鎖定器兼容不同長度的M.2硬盤，可適應30 mm (2230)、42 mm (2242)、60 mm (2260)、80 mm (2280) 和 110 mm (22110)多種規格的M.2 硬盤。

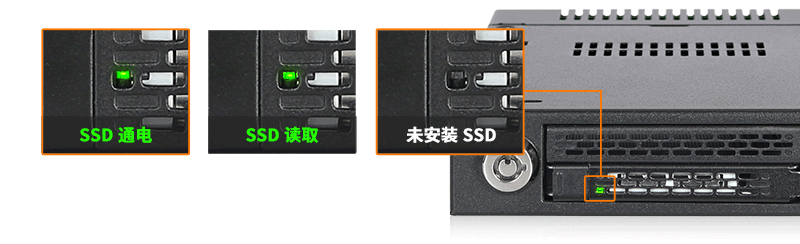

此外，托盤集成綠色工作指示燈，裝入硬盤后，節能型LED指示燈可實時顯示電源與數據讀寫狀態，空盤時自動熄滅。用戶可借此實時監控硬盤運行狀態，及時排查存儲模塊故障，維護系統穩定性。正面鷹鉤鎖可牢牢固定托盤在機身內，阻止托盤在硬盤運行中意外彈出。

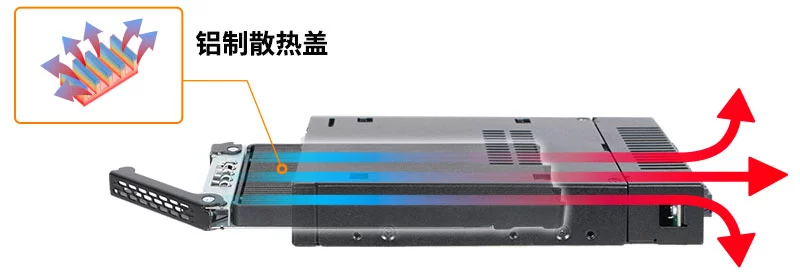

散熱方面，托盤配備超大鋁制散熱蓋，表面設計有散熱鰭片，增加散熱面積。通過內置導熱硅膠墊，可實現散熱蓋與SSD芯片間的緊密貼合，高效傳導熱量，確保硬盤處于最佳工作溫度。同時，全金屬機身具備良好導熱性，配合密集的通風孔，實現了出色的被動散熱效果。

生態組件構建NVMe解決方案

在兼容方面，艾西達克不僅支持主流廠商板卡，還提供完整的自有生態組合方案，幫助用戶系統性解決存儲擴展的兼容問題。MB833MK-B V2/MB834MK-B V2已適配Adaptec、Areca、Broadcom、HighPoint、Supermicro等品牌的主板、RAID/HBA卡及M.2 NVMe SSD。

為解決兼容性問題和售后維護問題，艾西達克也推出了自己的NVMe擴展卡和線材。

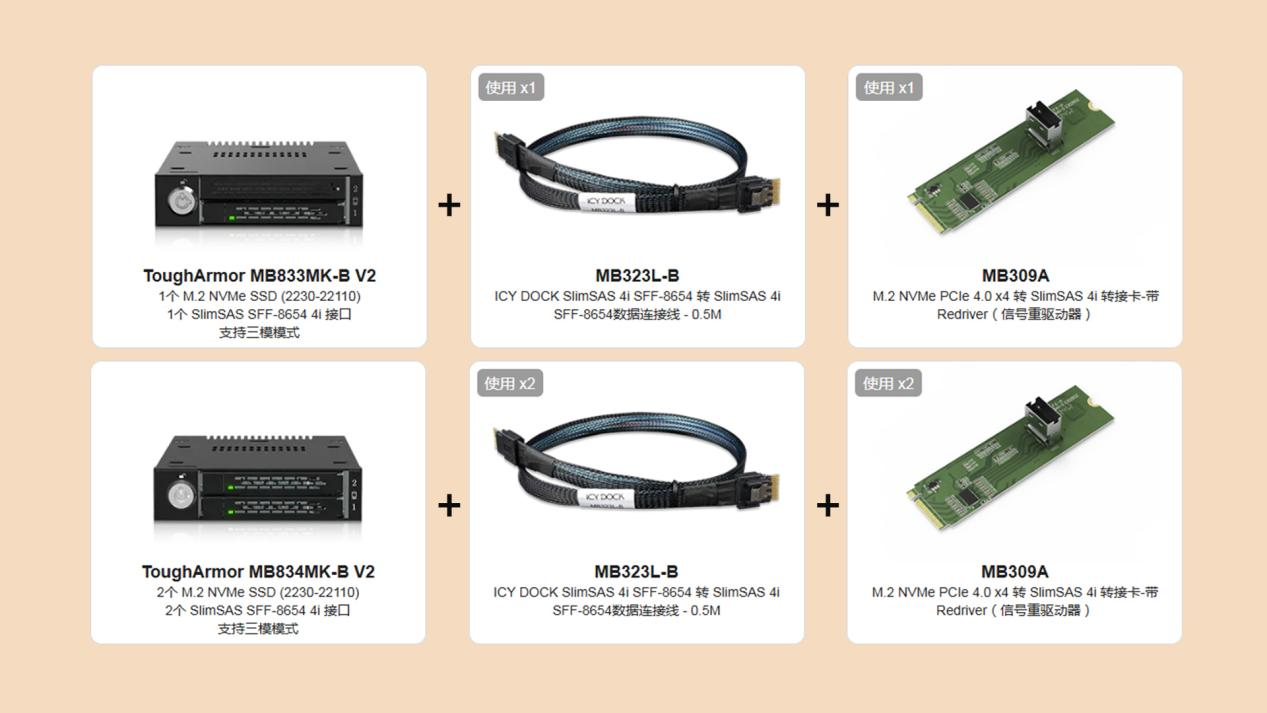

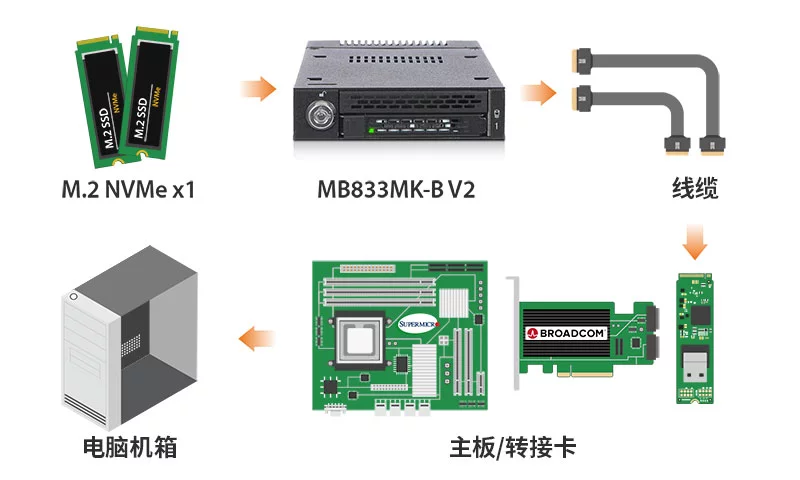

通過ICY DOCK MB309A轉接卡+MB323L-B轉接線+MB833MK-B V2/MB834MK-B V2組合部署方案，可突破主板M.2接口的物理限制，滿足在機箱外前置M.2 NVMe存儲需求，這種解決方案可滿足那些需要經常拆卸硬盤進行備份或者更換專屬OS系統的特殊場景需求。

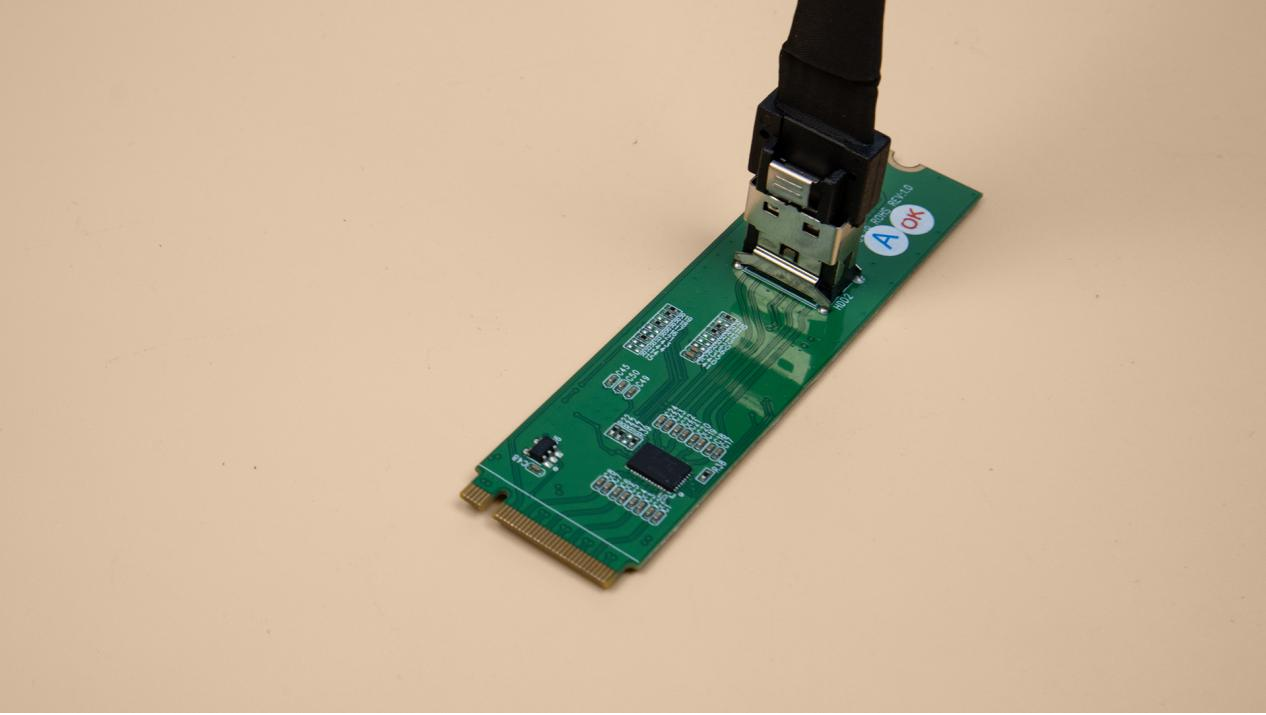

MB309A是一款高性能M.2轉SlimSAS 4i（SFF-8654）轉接卡，內置 PCIe Gen 4.0 Redriver信號重驅動器芯片和 100MHz PCIe 時鐘緩沖器，可實現M.2插槽的高速拓展。MB323L-B則為雙向SlimSAS 4i SFF-8654數據連接線，支持PCIe 4.0傳輸速度，為NVMe存儲拓展提供穩定通道。

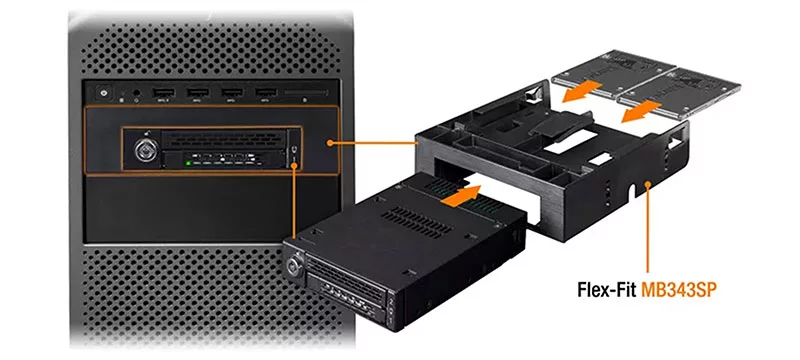

同時為兼容5.25英寸光驅位設備，艾西達克給出Flex-Fit MB343SP 硬盤支架轉換方案，可將MB833MK-B V2/MB834MK-B V2安裝在5.25光驅位中。

下面進入實測環節：

實測

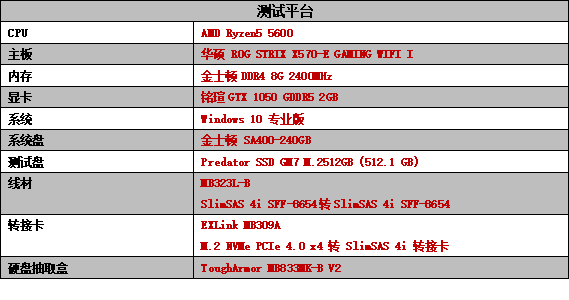

測試參數

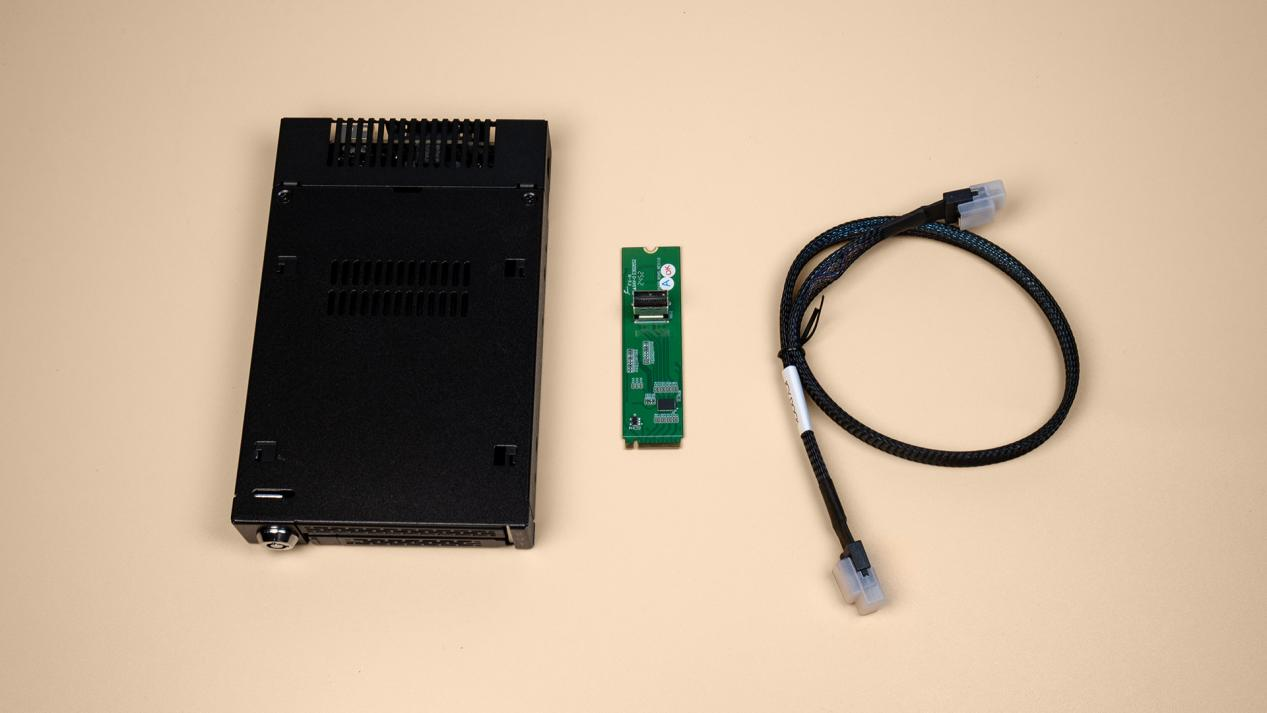

基于上述測試環境，通過MB309A轉接卡和MB323AL-B轉接線連接硬盤盒進行速度測試和基準測試，同步對比M.2 NVMe SSD直插主板測試數據。本次選用單盤位M.2前置硬盤抽取盒MB833MK-B V2進行測試。

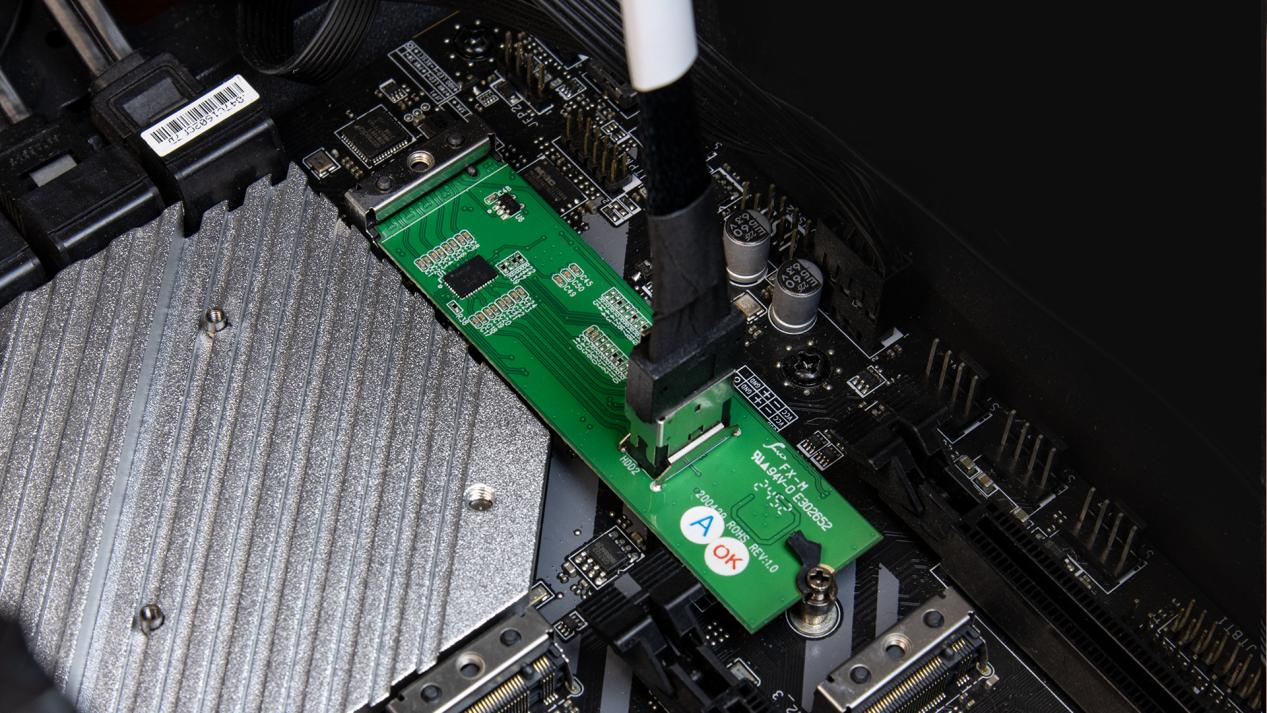

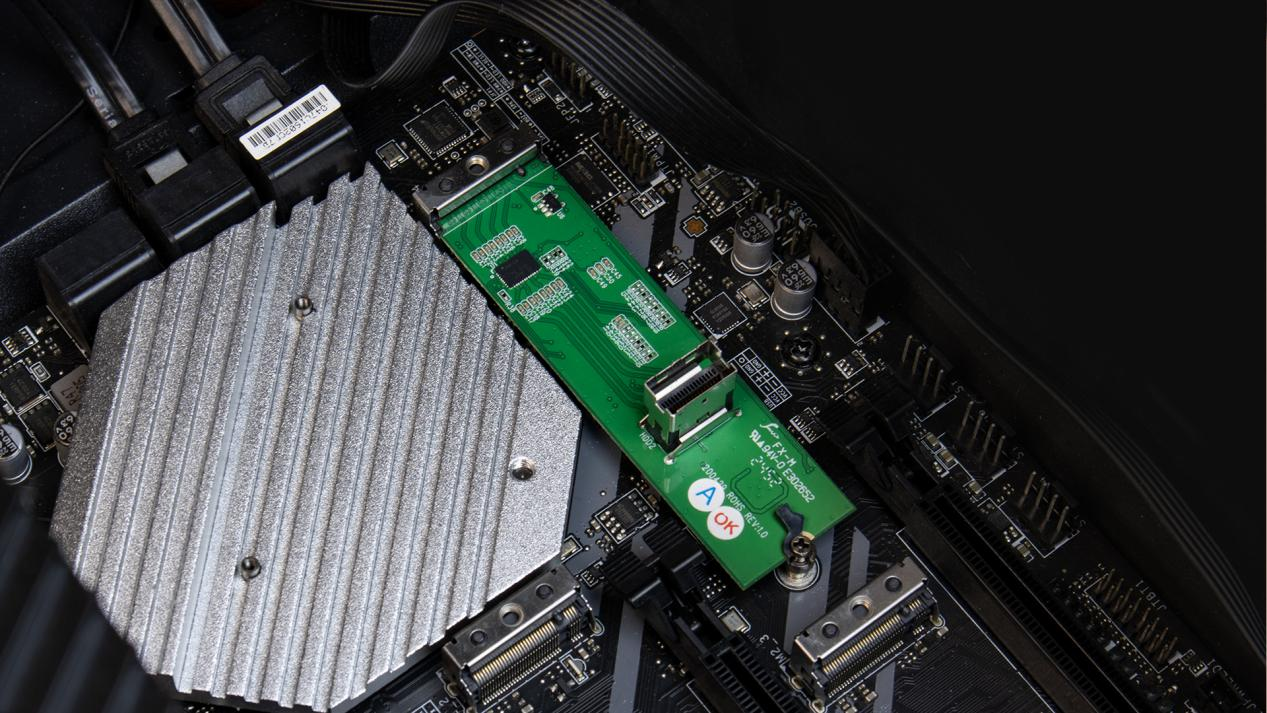

首先，取出MB309A轉接卡，優先插入距離CPU較近M.2接口，待聽到固定聲響后取出轉接線MB323AL-B進行連接。此處請注意線材和接口安裝方向，切勿過度用力，防止壓傷轉接卡卡板或損壞線材接口。

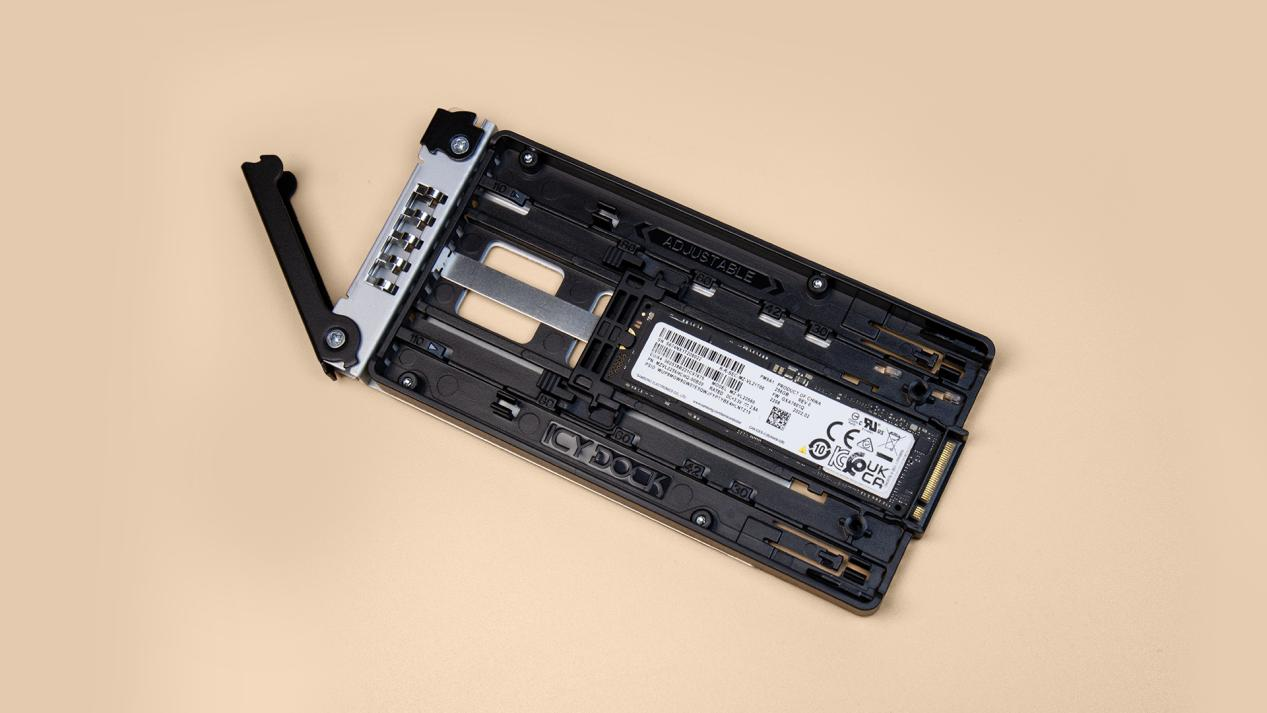

安裝固定后，取出托盤，雙拇指按下底部解鎖按鈕取下散熱蓋，將M.2硬盤金手指一側按防呆口形狀先行插入，之后調節內置鎖扣固定M.2硬盤，直至硬盤完全鎖定。最后只需在散熱蓋上黏貼散熱硅膠片填充縫隙，扣緊散熱蓋插入托盤后開始進行對比測試。

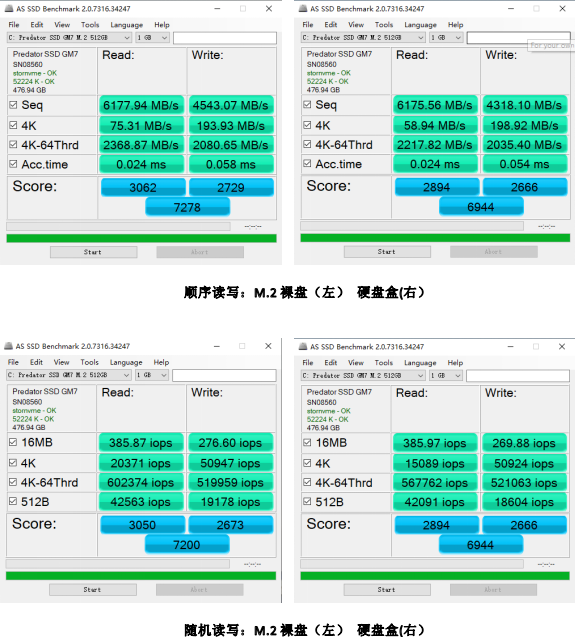

1. 傳輸數據對比測試

性能分析：

順序讀取差異僅2.38MB/s，損耗率不足0.04%

順序?qū)懭氩町?24.97MB/s，損耗率約4.95%

隨機讀取差異34612 IOPS，損耗率約5.75%

隨機寫入性能反超裸盤，提升1104 IOPS

測試結果表明，通過艾西達克生態方案，硬盤性能得到近乎完整的釋放，傳輸損耗控制在極低水平，隨機寫入性能甚至略有提升。

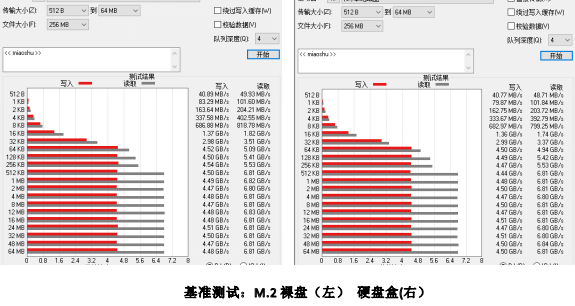

2.基準測試對比

從基準測試結果來看，使用裸盤最高讀取速度為6.81GB/s，對比使用硬盤盒讀取速度沒有發生變化。對比寫入最高速度，使用硬盤盒后，整體數值高出0.02GB/s，真正做到高還原。

目前市面上使用硬件轉接方案，無法回避速率折損問題，如何在有有限程度內減少折損成為衡量硬件轉接產品的重要指標。艾西達克以其完善的生態鏈體系，為用戶提供了一套近乎無損狀態的NVMe拓展生態預備方案。通過精密的硬件設計和嚴格的質量控制，該方案在保持高性能的同時，極大提升了存儲管理的便捷性和可靠性，為企業級用戶帶來了真正意義上的高性能存儲擴展體驗。
