HGXL1509是一款150千赫固定頻率PWM降壓（降壓）直流/直流轉換器，可高效驅動2安培負載，具備低紋波、優異的線路和負載調節性能。該穩壓器采用極簡外置元件設計，操作簡便，內置頻率補償模塊和固定頻率振蕩器。PWM控制電路支持0-100%線性調節占空比，內置使能功能和過流保護功能。當觸發二次電流限制功能時，工作頻率將從150千赫降至50千赫。通過集成內部補償模塊，有效減少外置元件數量。

1特點

寬4.5V至40V輸入電壓范圍

輸出3.3V、5V、12V和可調節版本

2A恒定輸出電流能力

TTL關機功能

固定150kHz開關頻率

輸出電壓可調，范圍為1.23V至37V

最大占空比100%

最小斷開電壓1.5V

帶滯回功能的ON/OFF引腳

卓越的線路與負載調節性能

高效能

內置優化功率晶體管

內置熱保護關機功能

內置電流限制功能

內置輸出短路保護功能

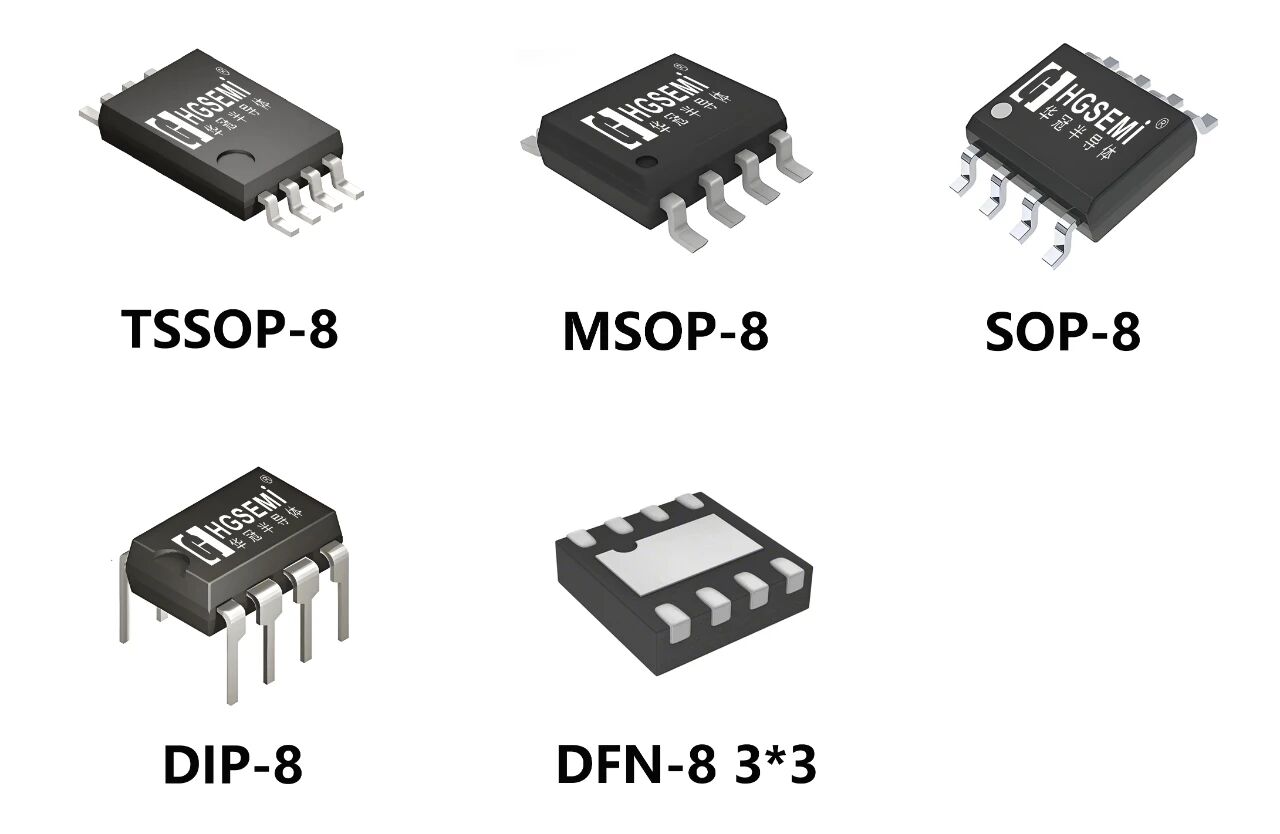

提供SOP-8封裝

2選工業電源芯片？華冠 HGXL1509 規格書全解讀

3選型指南

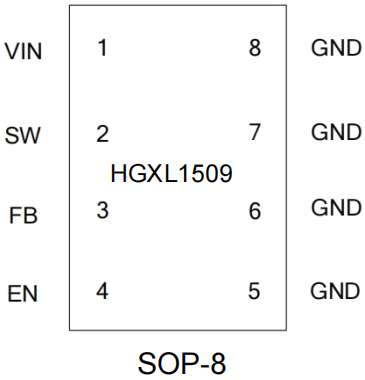

4引腳配置

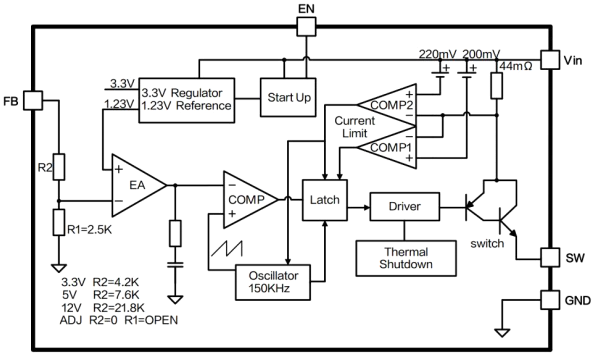

5功能框圖

圖1.HGXL1509功能框圖

6典型應用電路

圖2.HGXL1509-5.0典型應用電路（VIN=8V～40V，VOUT=5V/2A）

7應用領域

便攜式DVD

液晶顯示器/電視

電池充電器

ADSL調制解調器

電信/網絡設備
