渦街流量計溫度數據的協議橋梁：ModbusRTU轉Profinet網關的自動化應用

在化工管道流量監測系統中，渦街流量計作為常用的流量測量設備，廣泛采用ModbusRTU協議（RS485總線）輸出流量、溫度等參數。而現代工業控制系統多基于Profinet工業以太網構建，兩者存在協議異構性。本方案通過ModbusRTU-Profinet協議轉換網關，實現西門子S7-1200PLC對橫河DY050渦街流量計的溫度數據采集，解決傳統串行總線與工業以太網的互聯問題，適用于石油、化工、水處理等流程工業的溫度監測場景。

渦街流量計依據卡門渦街原理，通過檢測流體流經阻流體時所產生的旋渦頻率來計算流量值。其主要優勢在于[機械]不存在機械運動部件，適用于高溫、[高壓]高壓環境下的液體或氣體流量測量。

針對需要進行溫度補償?shù)墓r，溫壓補償型渦街流量計借助內置[傳感器]傳感器實現“三合一”集成化處理，即流量、溫度和壓力信號經智能處理器進行混合運算后，輸出[高精度]高精度的補償流量。這種設計不僅降低了接線的復雜程度，還規避了外部傳感器所引發的誤差累積問題，可類比為“自帶校準功能的智能儀表”。

ModbusRTU轉Profinet網關配置的關鍵步驟：硬件選型與參數匹配

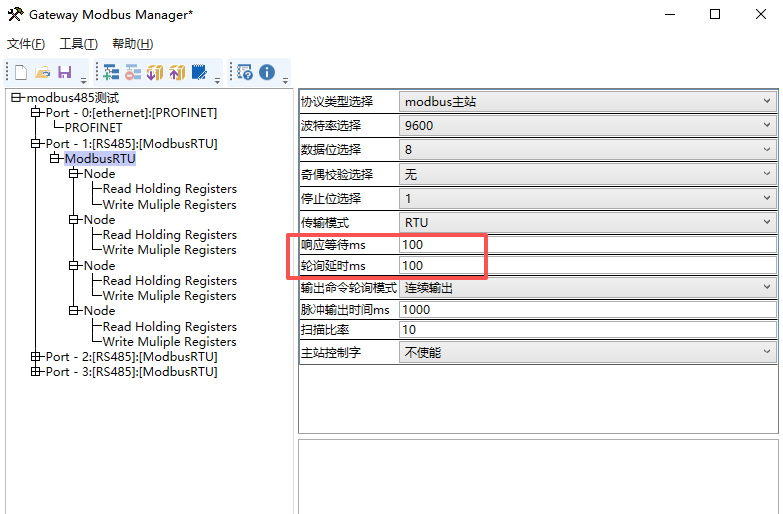

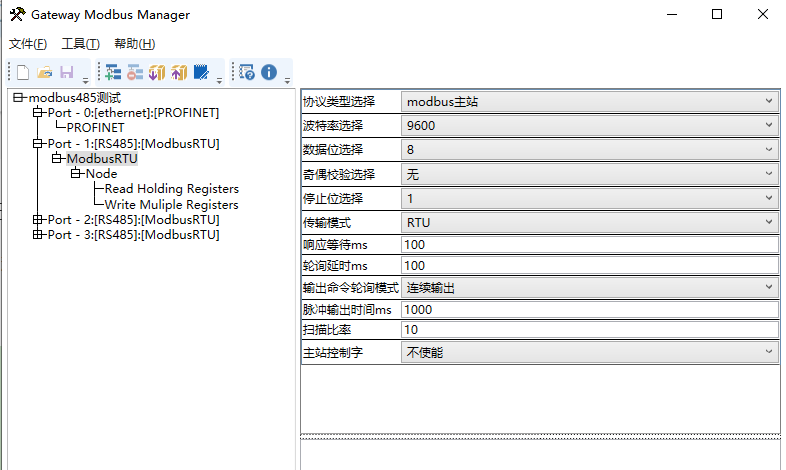

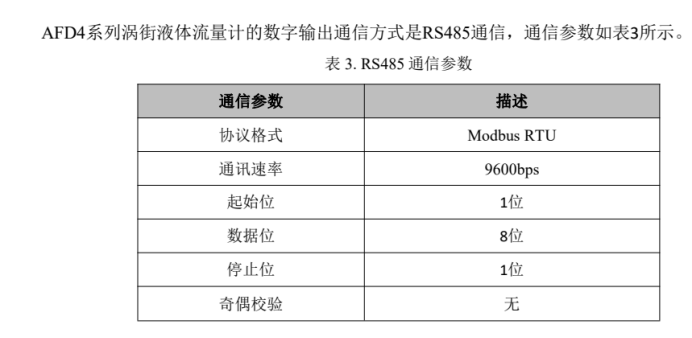

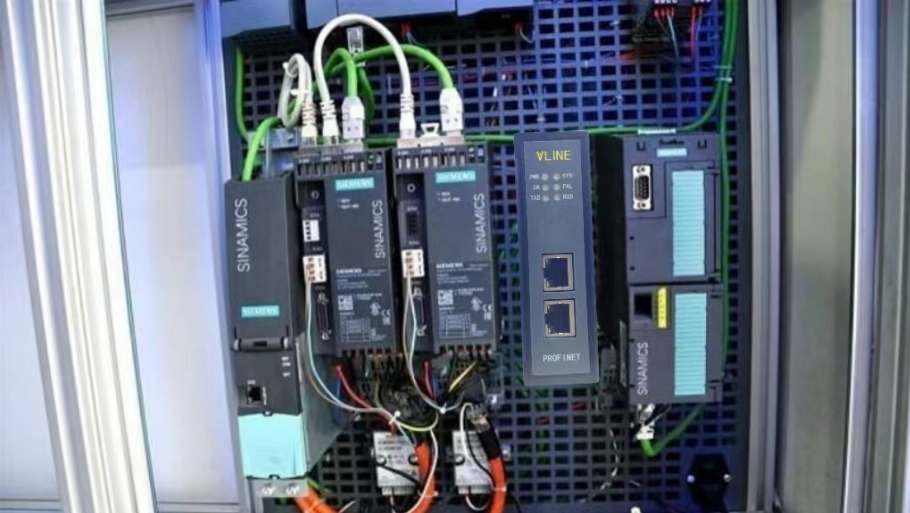

選擇支持ModbusRTU轉Profinet網關（如穩聯技術WL-ABC3010），確認其Modbus端支持RTU模式。需特別注意：流量計的波特率、數據位、校驗位必須與網關設置完全一致。
如，若流量計使用偶校驗，則數據位應設為9（8位數據+1位校驗），否則會導致通信中斷。

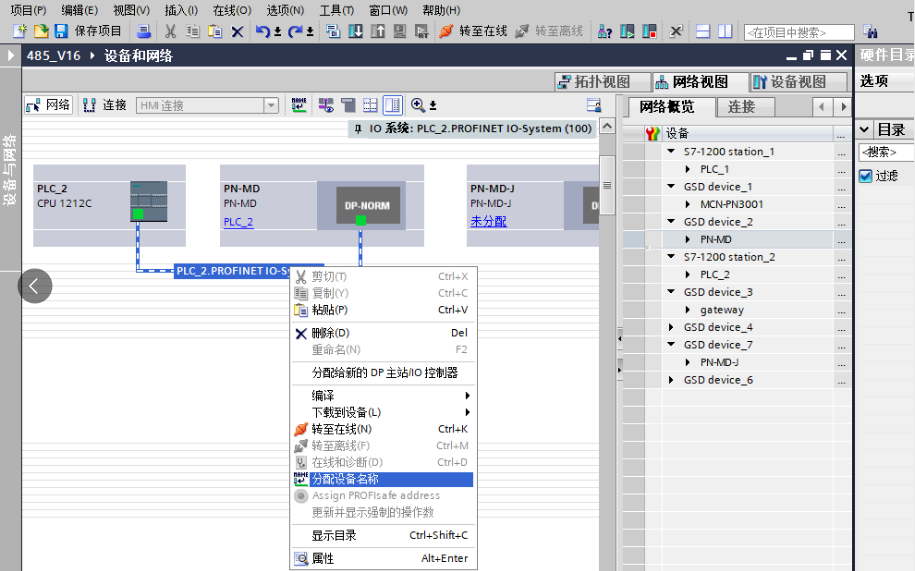

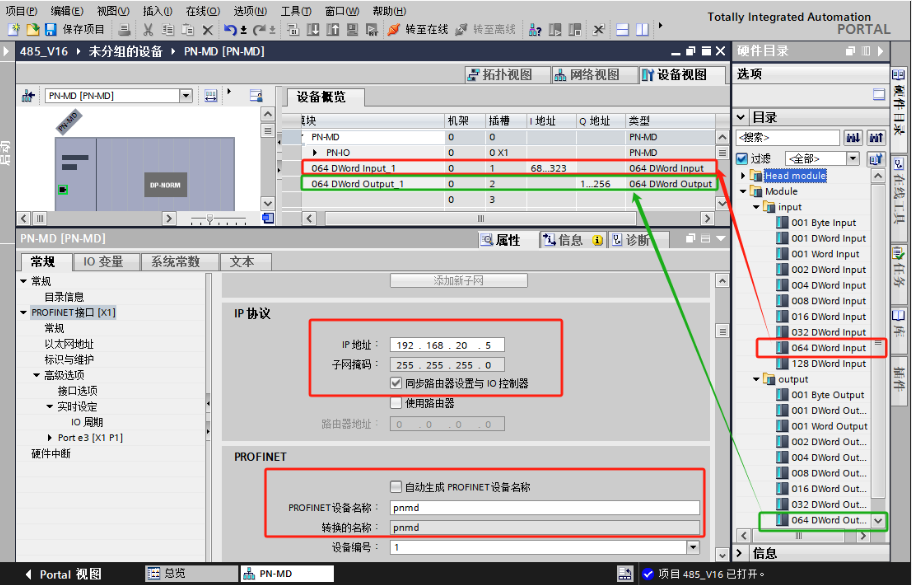

ModbusRTU轉Profinet網絡拓撲與地址映射，在博圖（[TI]APortal）中為網關分配唯一IP地址和設備名稱，確保與ModbusRTU轉Profinet網關配置軟件中的參數“鏡像對稱”。

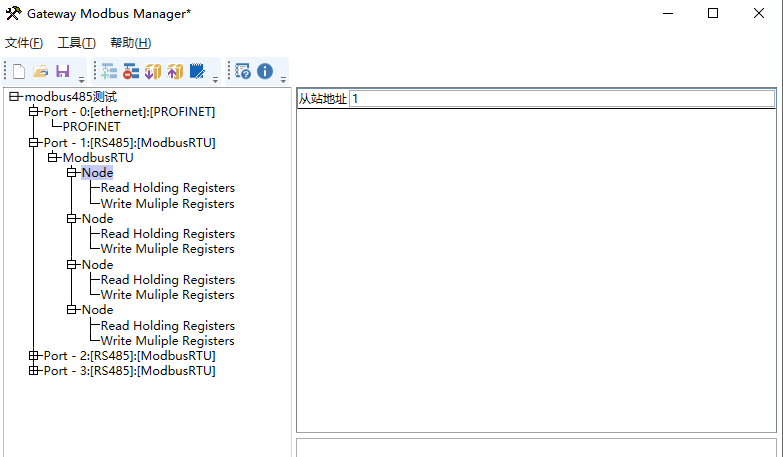

通過右擊ModbusRTU[接口]插入節點，按流量計從站地址（如1~4號）分配[寄存器]地址，將溫度值對應的寄存器映射至ProfinetIO設備。

ModbusRTU轉Profinet網關與PLC的IP是否處于同一網段

場景化應用案例：四臺流量計的智慧互聯。某化工廠需監控4條管道中高溫導熱油的流量與溫度。通過部署LUGB型溫壓補償渦街流量計，其ModbusRTU接口輸出包含：

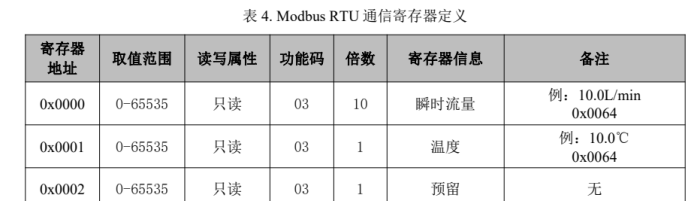

溫度值（寄存器40001）

工程師使用一臺ModbusRTU轉Profinet網關，將4臺流量計作為從站接入，在網關配置軟件中為每臺設備劃分獨立數據塊。PLC通過Profinet周期讀取溫度數據，結合流量值進行動態粘度補償計算，最終實現能耗優化。該項目實施后，數據采集延遲從原來的500ms降至10ms以內，故障定位時間縮短70%。

本方案通過協議轉換網關成功解決了渦街流量計溫度數據的跨協議采集問題，特別適合老舊設備的數字化改造項目。實際應用中，可根據介質特性調整流量計濾波系數，在測量響應速度與數據穩定性間取得平衡。
