11月5日，第八屆虹橋國際經濟論壇之“新型儲能高質量發展促進全球能源轉型”分論壇在滬舉行。從現場獲悉，截至2025年9月，中國新型儲能裝機規模已歷史性突破1億千瓦，成為新型電力系統的重要組成部分。

然而，隨著裝機容量的激增和項目規模的擴大，儲能系統的安全運行成為了行業持續健康發展的生命線。特別是電池艙內高能量密度電池的聚集，使得電氣絕緣故障、直流拉弧等風險成為懸在頭頂?shù)摹斑_(dá)摩克利斯之劍”。在此背景下，現代儲能系統需要什么樣的保護措施？下文將展開討論。

儲能系統常見的安全措施

針對柜式鋰電池儲能系統的安全措施，是一個復雜的系統工程，除去電池本體選用安全性更高的電芯材料（如磷酸鐵鋰）以及結構設計等元素外，通常從電氣安全、熱管理、機械結構、消防安全和監測預警等多個維度進行綜合防護。以下是常見的核心安全措施：

1. 電氣安全

• 絕緣監測：實時監測絕緣電阻，防止漏電和短路風險（如使用磁通門傳感器或高精度絕緣檢測裝置）。
• 過流/過壓保護：配置BMS（電池管理系統）實時監控電池電壓、電流，觸發斷路保護。
• 接地保護：確保系統可靠接地，防止靜電積累和觸電風險。

2. 熱管理

• 主動/被動散熱：采用液冷、風冷或相變材料，控制電池溫度在安全范圍內（通常15°C–35°C）。
• 溫度均衡：通過BMS監控單體電池溫度差異，避免局部過熱。

3. 機械結構

• 防火材料：柜體采用阻燃或耐火材料（如鋼板+防火涂層）。
• 防爆設計：配置防爆閥、泄壓通道，防止熱失控導致爆炸。
• 抗震抗沖擊：結構設計滿足抗震標準，防止機械損傷。

4. 消防安全

• 氣體滅火：配置七氟丙烷或全氟己酮滅火系統，快速撲滅初期火情。
• 煙霧/溫度報警：安裝煙感、溫感探測器，聯動滅火和斷電機制。
• 隔離設計：電池模組間設置防火隔斷，阻止火勢蔓延。

5. 監測預警

• 多參數監測：實時監測電壓、電流、溫度、氣體（如CO、VOCs）等，預警異常。
• 遠程監控：通過云平臺實時上傳數據，支持遠程故障診斷和預警。

6. 運維管理

• 定期巡檢：檢查電氣連接、絕緣狀態、散熱系統等。
• 應急預案：制定火災、漏電等應急處置流程，定期演練。

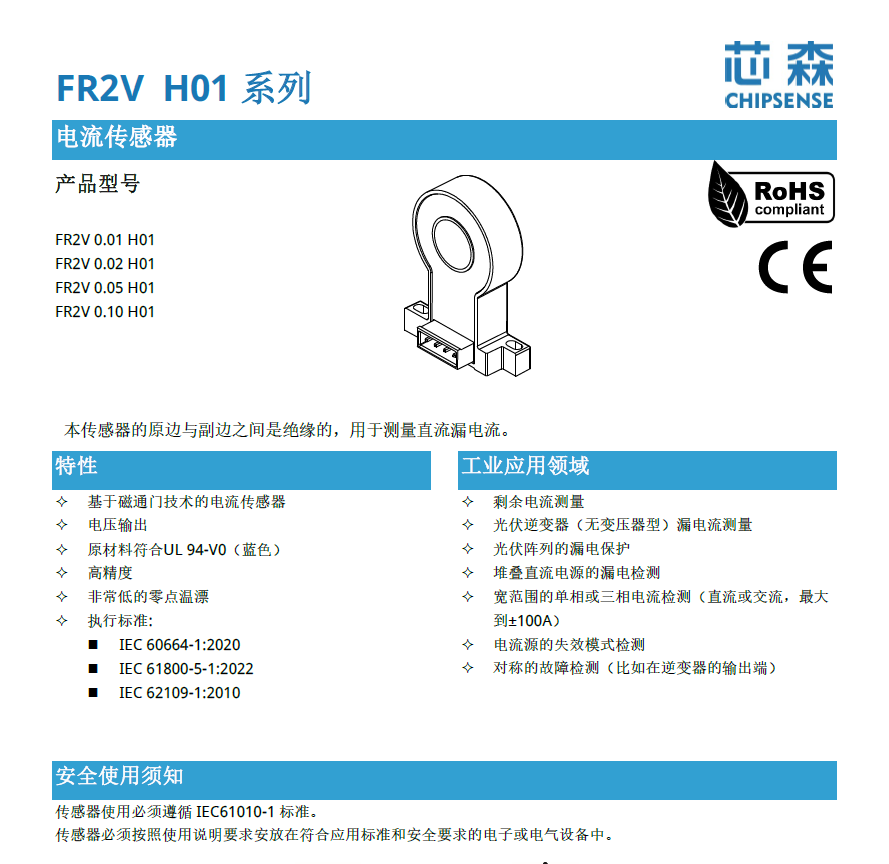

FR2V系列磁通門漏電流傳感器

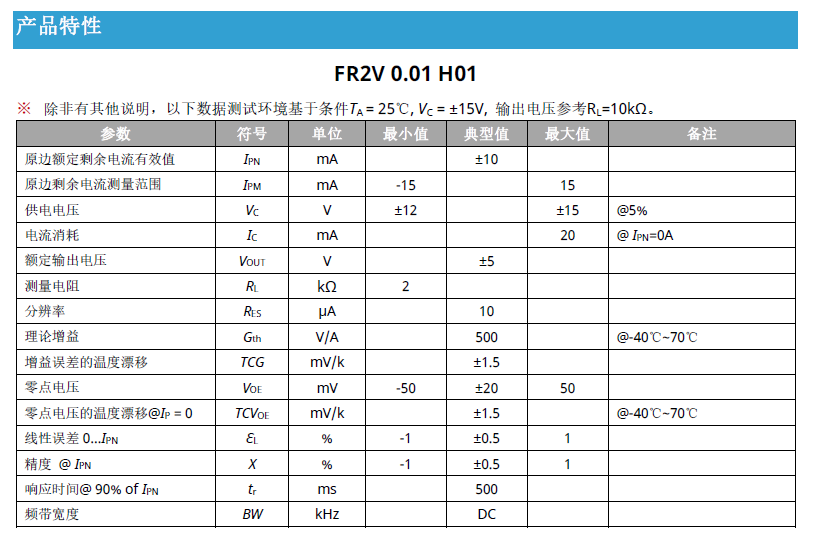

FR2V系列是基于磁通門技術（Fluxgate）的電流傳感器，能高精度測量直流系統中的微小漏電流，全系列擁有±0.5% 的典型精度，典型增益誤差也僅為±0.5%，，以及極高的零點穩定性（典型值±20mV）和極低的溫度漂移（±1.5mV/K），使其在工作溫度范圍內讀數幾乎不受環境溫度影響，能有效區分真實的漏電信號與溫漂噪聲，避免誤報警。該系列量程范圍廣，覆蓋±10mA至±300mA，滿足不同規模儲能系統的需求。并具有500ms響應時間，適用于實時保護。并擁有隔離耐壓高達3kV AC/1min（符合IEC 60664-1），電氣間隙與爬電距離均達到7.2mm。這確保了在1500V直流儲能系統中，即使出現瞬時高壓浪涌，傳感器也能在原副邊之間建立可靠的安全屏障。

FR2V系列在儲能系統中的應用

電池包在長期充放電循環及復雜工況下，其內部線路、連接端子的絕緣層可能因老化、震動、潮濕而劣化，產生對地的漏電流。若不及時發現，漏電流會逐漸增大，最終可能引發短路、熱失控，甚至導致整個電池艙起火燃燒。FR2V傳感器的解決方案如下：

1.直流漏電流監測

儲能系統絕緣故障檢測：FR2V基于磁通門技術，能高精度測量直流系統中的微小漏電流（如±10mA），適用于儲能柜中直流母線對地絕緣狀態的實時監測。當絕緣電阻下降（如老化、受潮或機械損傷），漏電流會增加，F(xiàn)R2V可及時檢測并輸出電壓信號，通過BMS或監控單元采集輸出電壓（±5V），可設定閾值（如30mA）觸發保護動作?；蛘呓Y(jié)合歐姆定律，可實時計算正負極對地的絕緣電阻值（Riso）進行多級閾值管理：

• 預警（如 Riso < 100 kΩ）：絕緣水平下降，系統記錄數據趨勢，提示計劃性維護。
• 告警（如 Riso < 50 kΩ）：絕緣已惡化，發出聲光告警，上報云平臺。
• 故障（如 Riso < 10 kΩ）：嚴重安全風險，立即指令斷路器分閘，實現毫秒級保護。

其應用框架圖如下：

2.電池堆疊系統的故障診斷

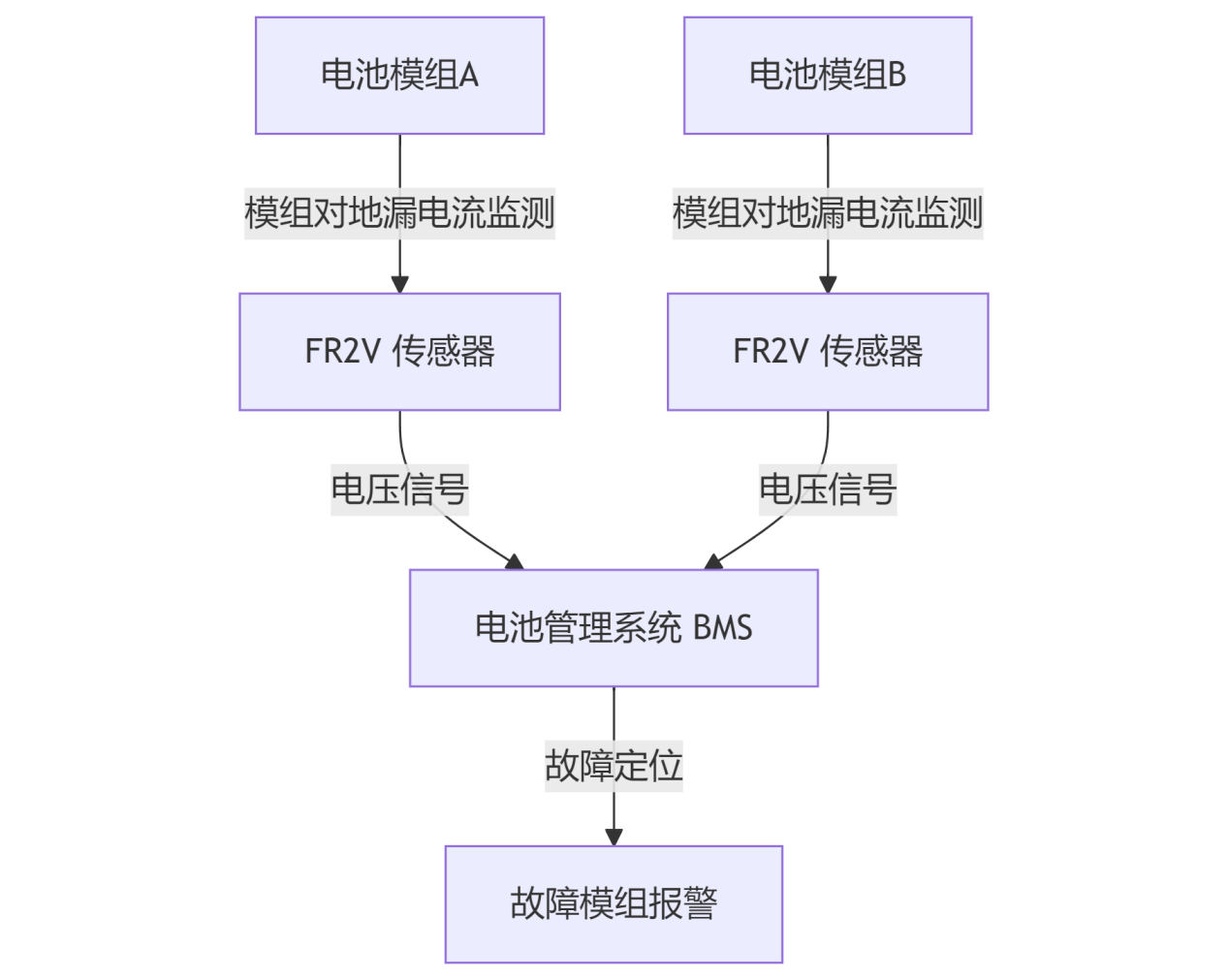

電池模組間絕緣監測： 在多模組堆疊的儲能柜中，F(xiàn)R2V可檢測模組間或模組對地的漏電流，定位故障模組。其工作溫度為-10°C~70°C，存儲溫度為-40°C~85°C，適應戶外儲能柜環境，但也避免傳感器長時間暴露在>100°C環境（如靠近功率器件），以保證壽命。另外其僅有20mA電流消耗，不增加系統負擔。其應用框架圖如下：

系統集成與信號處理

輸出接口：

• 輸出電壓信號（±5V），可直接接入PLC、BMS或數據采集卡（如NI、ADI）。
• 推薦負載電阻10kΩ，確保測量精度。

機械安裝：

• 使用M4螺釘固定，安裝力矩0.9N·m（±10%）。
• 原邊過孔Φ20mm，適配標準母排。

安全與合規性

• 絕緣耐壓：3kV AC/1min，滿足儲能系統高壓安全要求。
• 防火材料：外殼UL94-V0級阻燃，符合儲能柜防火標準。

風險預警與維護

• 定期校準：每年檢查零點漂移（典型±20mV），確保測量準確性。
• 環境適應性：避免安裝在振動或潮濕位置，影響傳感器性能。

總結：

FR2V H00系列憑借高精度、低溫漂、快速響應和強隔離特性，是現代儲能系統直流漏電流監測的優選方案，尤其適用于對安全性要求極高的柜式鋰電池儲能。結合BMS和消防系統，可構建多層次安全防護網絡。

在儲能裝機邁向億千瓦級別的今天，F(xiàn)R2V系列漏電流傳感器提供的已不僅是一個元器件的功能，其價值可遠不止一次緊急斷電，長期的精度穩定性才是實現預測性維護的關鍵，通過持續監測絕緣電阻的歷史衰減曲線，可助運維團隊從定期檢修轉向基于狀態的檢修（CBM），精準決策，提升系統可用性與全生命周期價值。
