當你拿到性能強大的RK3568核心板，是否曾對那顆標稱1Tops的NPU感到無從下手？特別是在Android系統上，如何繞過復雜的環境配置，快速部署AI模型？本文將拋開理論，直擊實戰，手把手帶你利用迅為提供的完整資料，在Android系統上點亮NPU，讓你的AI應用跑得更快、更穩。

為什么選擇迅為的官方工具鏈？

RK3568的NPU確實強大，但對許多開發者而言，它就像一座“鎖住的金礦”。從零開始交叉編譯、解決依賴、適配系統……這個過程不僅繁瑣，還極易因版本問題無法發揮硬件最佳性能。

迅為提供的RKNPU2工具鏈，其核心價值在于：

·開箱即用：工具已預編譯，與Android系統內核、驅動深度適配，省去大量環境配置時間。
·性能最優：針對迅為硬件進行了底層參數調優，確保NPU算力被高效利用。
·生態完整：從模型轉換、示例代碼到部署指南，提供了詳情手冊。

接下來，我們將進入最核心的實戰環節。

讓NPU跑起來-在Android系統中使用NPU

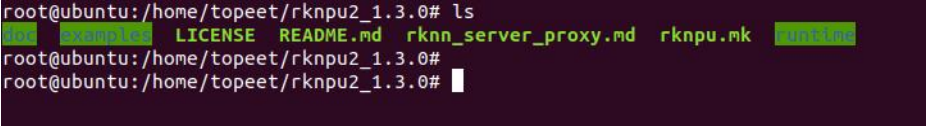

下載rknpu2并拷貝到虛擬機Ubuntu，如下圖所示，RKNPU2提供了訪問

rk3568芯片NPU的高級接口。

下載地址為“iTOP-3568開發板\02_【iTOP-RK3568開發板】開發資料\11_NPU

使用配套資料\01_rknpu2工具”

Android平臺有倆種方式來調用RKNN API

第一種：AI應用直接鏈接RKNN SDK庫文件librknnrt.so

第二種：應用鏈接Android平臺HIDL實現的librknn_api_android.so，HIDL

是用于指定Android HAL和其用戶之間的接口的一種接口描述語言。

如果需要通過CTS/VTS測試(兼容性測試套件/供應商測試套件)的安卓設

備，可以使用基于Android平臺HIDL實現的RKNN API。

如果不需要通過CTS/VTS測試的安卓設備，建議直接使用librknnrt.so，這

樣對各個調用接口流程的鏈路更短，可以提供改好的性能。

對于使用Android HIDL實現的RKNN API的代碼位于RK356x Android系統

SDK的vendor/rockchip/hardware/interfaces/neuralnetworks目錄下。當編譯完

Android系統時，會生成一些NPU相關的庫，如下所示，但是對于應用只需要鏈

接使用librknn_api_android.so即可。

/system/lib/librknn_api_android.so

/system/lib/librknnhal_bridge.rockchip.so

/system/lib64/librknn_api_android.so

/system/lib64/librknnhal_bridge.rockchip.so

/vendor/lib64/rockchip.hardware.neuralnetworks@1.0.so

/vendor/lib64/rockchip.hardware.neuralnetworks@1.0-adapter-helper.so

/vendor/lib64/librknnrt.so

/vendor/lib64/hw/rockchip.hardware.neuralnetworks@1.0-impl.so

在RKNN SDK中提供了Android平臺的MobileNet圖像分類、SSD目標檢

測、YOLOv5目標檢測示例。這些Demo能夠?yàn)榭蛻艋赗KNN SDK開發自己

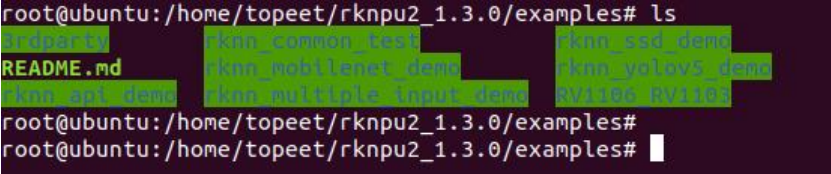

的AI應用提供參考。在rknpu2/examples中還有很多例子，如下圖所示：

下面以rknn_yolov5_demo在RK3568 Android 64位平臺上運行為例，來講

解如何快速上手運行。整體思路分為三步：

1在虛擬機Ubuntu18.04上交叉編譯demo程序rknn_yolov5_demo（demo

已經默認是rknn，無需進行模型轉換）

2部署到iTOP-RK3568開發板

3在開發板上運行demo

3.2.1 下載編譯所需工具

1 Android系統編譯需要下載NDK，Android NDK下載地址為如下所示：

https://developer.android.google.cn/ndk/downloads/older_releases#ndk-17c-download

s

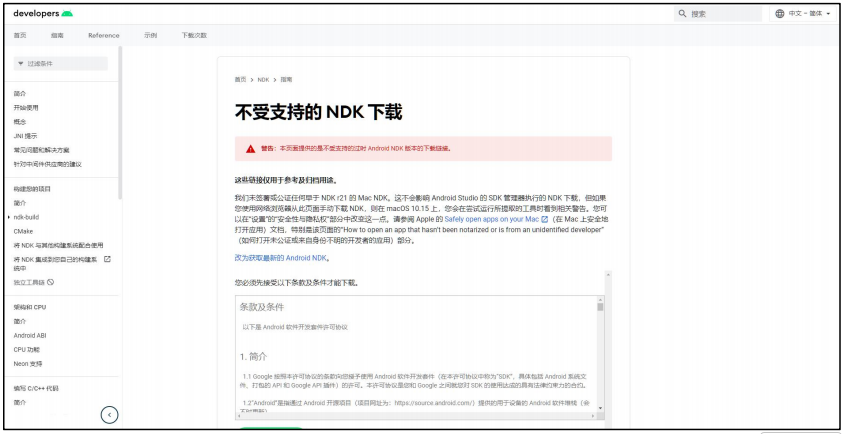

將下載地址復制到瀏覽器，并打開網頁，如下圖所示：

2點擊“我同意這些條款”，

3往下滑動網頁，找到Android NDK r17c（建議的版本），下載Linux 64位（x86）

的軟件包，

4下載完畢，在Ubuntu的/opt/tool_chain目錄下新建tool_chain文件夾，然后將android-ndk-r17c-linux-x86_64.zip拷貝到ubuntu的/opt/tool_chain路徑下，然后解壓，

3.2.2 修改編譯工具路徑

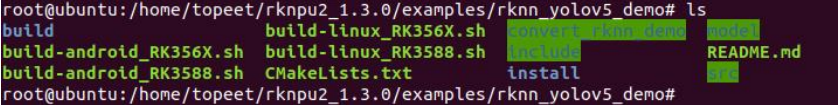

1因?yàn)榇苏鹿?jié)以rknn_yolov5_demo在RK3568 Android11 64位平臺上運行為

例，所以修改examples/rknn_yolov5_demo/build-XXX.sh的編譯工具路徑，如下

圖所示：

2修 改build-android_RK356X.sh文 件 ， 將ANDROID_NDK_PATH修 改 為android-ndk-r17c的保存路徑，

NDK在ubuntu上的路徑為/opt/tool_chain/android-ndk-r17c/，如下圖所示。注

意?。?！ANDROID_NDK_PATH修改的路徑要和實際的路徑一致。

3.2.3 更新 RKNN 模型

RKNN是Rockchip NPU平臺(也就是開發板)使用的模型類型，是以.rknn結

尾的模型文件。

RKNN SDK提供的demo程序中默認自帶了RKNN模型，在RKNN SDK的

examples/rknn_yolov5_demo/model/RK356X/目錄下，

如使用自己的模型需要轉換成rknn模型，轉換方法可以參考第5章節。

在得到RKNN模型之后，demo程序使用C接口在RK3568平臺開發應用，

3.2.4 編譯 demo

1在終端命令窗口進入rknn_yolov5_demo文件夾，輸入以下命令：

cd examples/rknn_yolov5_demo/

2運行build-android_RK356X.sh腳本編譯程序

./build-android_RK356X.sh

3此例子為編譯RK3568的安卓11 64位平臺。若需要編譯其他平臺請選擇相應

的腳本。詳情可參考/rknpu2/examples/rknn_yolov5_demo/README.md。 若在編

譯時出現cmake錯誤，可執行“apt install cmake”命令安裝cmake后再運行編

譯腳本。

4編譯完成之后，編譯好的程序一般放在install目錄，

5我們可以編譯生成Android或Linux Demo（需要交叉編譯環境）。也可以直

接 下 載 編 譯 好 的Demo， 可 以 在 網 盤 資 料 資 料“iTOP-3568開 發 板\02_

【iTOP-RK3568開 發 板 】 開 發 資 料\11_NPU使 用 配 套 資 料\02_NPU

demo\Android”下載。

3.2.5 開發板運行 demo

1開發板上要燒寫Android11系統，并連接好usb線。

接著使用命令sudo apt install android-tools-adb在虛擬機Ubuntu上安裝adb工

具。

2開發板系統啟動之后，我們將開發板連接到虛擬機Ubuntu18.04上。

3開發板被ubuntu識別之后，在demo目錄下輸入“adb devices”命令可以查看到

開發板設備。

4推送拷貝rknn_server到開發板,輸入以下命令：

adb push runtime/RK356X/Android/rknn_server/arm64/rknn_server /vendor/bin/

5推送拷貝librknnrt.so到開發板，輸入以下命令：

adb push runtime/RK356X/Android/librknn_api/arm64-v8a/librknnrt.so /vendor/lib64

6使用adb推送拷貝rknn_yolov5_demo_Android（上一小節編譯好的程序）到開

發板的/data目錄，注意！因?yàn)閍ndroid系統權限問題，只能拷貝到data目錄。輸

入以下命令拷貝：

adb push rknn_yolov5_demo_Android /data/

如果拷貝失敗，要在串口終端上輸入以下命令，然后再進行push操作

su

chmod 777 /data

7然后我們進入開發板所在的系統，輸入“adb shell”命令。

8進入程序所在的目錄，輸入以下命令：

cd /data/rknn_yolov5_demo_Android/

9設置庫文件的路徑，輸入以下命令：

export LD_LIBRARY_PATH=./lib

10 運行程序來識別相應的圖片中物體，輸入以下命令：

用法Usage: ./rknn_yolov5_demo

./rknn_yolov5_demo ./model/RK356X/yolov5s-640-640.rknn ./model/bus.jpg

11打開一個新的窗口終端，下載識別后的圖片out.jpg到虛擬機ubuntu18.04上

查看，輸入以下命令：

adb pull /data/rknn_yolov5_demo_Android/out.jpg ./

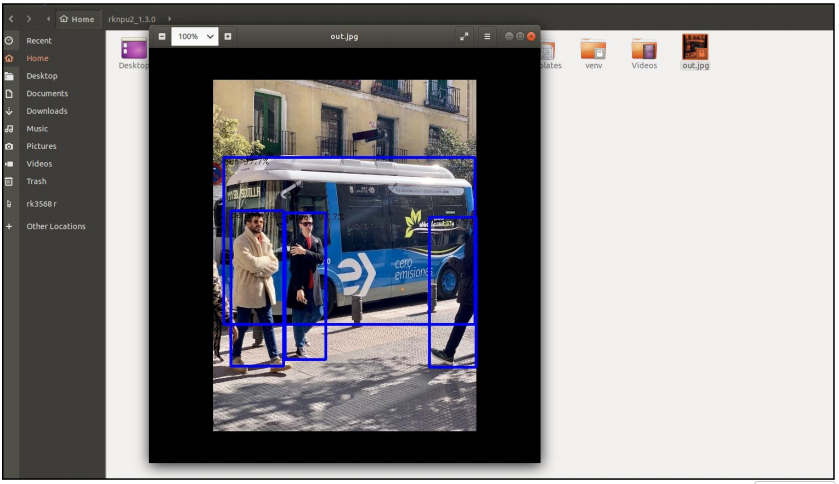

查看out.jpg如下圖所示：
