一、項目背景：醫藥無菌車間的通訊困境

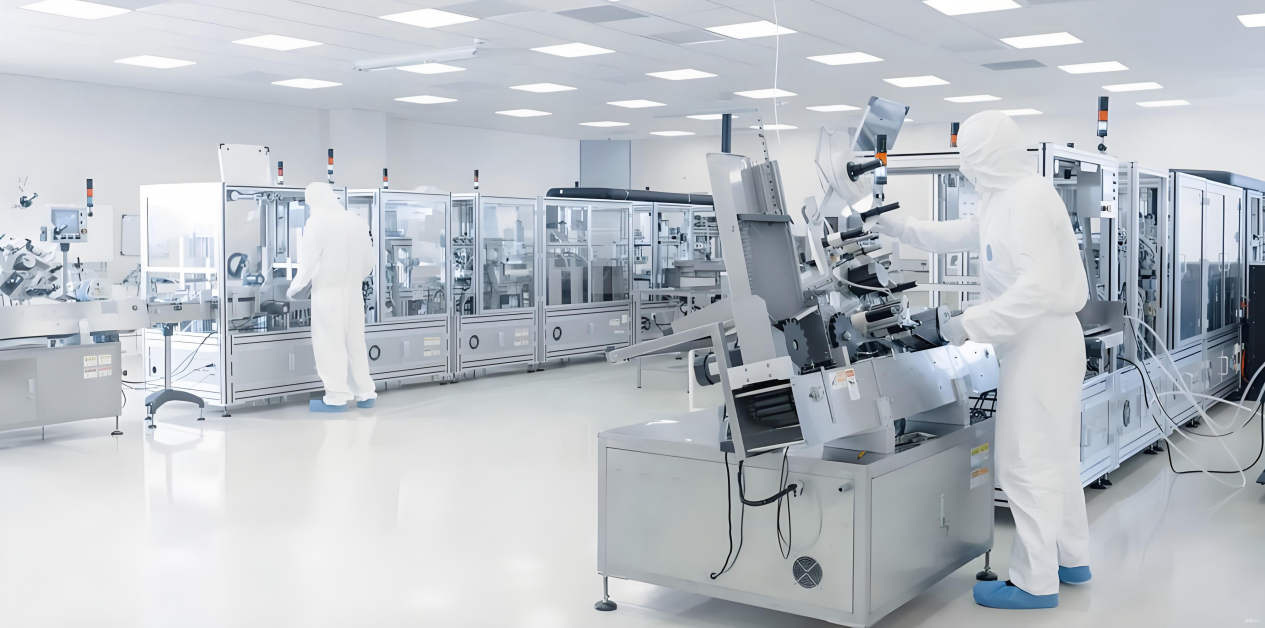

在工業自動化領域的醫藥無菌注射劑生產車間中，塔訊 TX 131-RE-RS/TCP網關對某企業采用巴赫曼PLC（Modbus RTU協議）負責藥液灌裝設備的精準控制（灌裝精度±0.05ml），搭配和利時DCS系統（Modbus TCP協議）實現車間整體的溫度（20-24℃）、濕度（45-65%RH）監控與安全聯鎖（如無菌門開關）。兩者需實時交互關鍵數據：巴赫曼PLC需向DCS傳輸灌裝速度（50瓶/分鐘）、藥液液位（ Tank 液位≥80%），DCS需向PLC下發啟停指令、緊急停機信號（如無菌超標），以保障生產合規與產品質量。但因總線協議異構，原有“人工巡檢+手動記錄”的方式存在嚴重滯后，日均因數據不同步導致的灌裝偏差達2次，單次偏差需銷毀500瓶藥液，直接損失超3萬元。醫藥行業作為工業自動化領域高合規要求的前景行業，對工業物聯網環境下的數據實時性與追溯性要求嚴苛（符合GMP標準）。

二、項目痛點

協議異構導致合規風險：巴赫曼 PLC 的 Modbus RTU 與和利時 DCS 的 Modbus TCP 無法直連，數據需人工每小時記錄 1 次，導致 DCS 無法實時監控灌裝液位，曾出現藥液耗盡導致灌裝空瓶的情況，違反 GMP “過程實時監控” 要求，面臨監管處罰風險。

數據追溯斷層：無專用數據采集器，灌裝精度、車間溫濕度等數據僅紙質記錄，出現質量問題時需追溯 3 天內的記錄，耗時超 4 小時，不符合 GMP 對數據 “可追溯、可查核” 的要求。

環境適應性差：車間為無菌環境，傳統通訊模塊需頻繁拆卸維護，導致無菌屏障破壞，每月需停產消毒 2 次，每次損失超 5 萬元；且模塊抗?jié)穸雀蓴_差，通訊丟包率超 6%。

緊急響應延遲：DCS 的緊急停機信號需人工傳遞至 PLC，延遲超 10 秒，曾因無菌超標未及時停機，導致 2000 瓶藥液報廢，損失超 12 萬元。

三、塔訊 TX 131-RE-RS/TCP系統結構拓?fù)鋱D

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心塔訊 TX 131-RE-RS/TCP工業網關，其功能深度適配醫藥無菌車間需求：

協議兼容：支持 Modbus RTU（9600-115200bps）與 Modbus TCP（10/100Mbps），自動匹配巴赫曼 PLC 的 RS485 參數與 DCS 的以太網參數，無需手動調試。

數據處理：轉換延遲≤15μs，支持 1200 點數據映射，可同步傳輸灌裝精度（浮點數）、溫濕度（整數）等數據，滿足 GMP 實時監控要求。

工業適配：IP30 防護 + 防塵設計，支持 24VDC 寬壓供電，無需頻繁拆卸，符合無菌車間維護要求；抗?jié)穸雀蓴_性能符合 EN 61000-6-4 標準。

物聯擴展：支持?jǐn)?shù)據加密存儲（符合 GMP 數據安全要求），通過 MQTT 協議對接工業物聯網平臺，實現數據 7×24 小時追溯。

五、解決方案與實施過程

（一）方案設計

網關 RTU 側接巴赫曼 PLC，采集灌裝數據與設備狀態；TCP 側接和利時 DCS，傳輸數據并接收控制指令，同時上傳數據至工業物聯網平臺，實現 “實時監控 + 合規追溯” 雙目標。

（二）實施步驟

硬件部署：網關通過食品級屏蔽 RS485 電纜（長度 8 米）接巴赫曼 PLC，以太網口接 DCS 交換機（IP：192.168.2.100），安裝于車間外控制柜（避免破壞無菌環境），采用 POE 供電（減少布線）。

參數配置：用塔訊軟件映射數據 —— 巴赫曼 PLC 的灌裝液位（VW200）→網關 40001，DCS 的緊急停機信號（Q0.0）→網關 30001，更新周期 50ms，啟用 “數據日志” 功能。

聯調測試：模擬灌裝液位低（<20%）、無菌超標場景，測試數據傳輸延遲（12μs）與停機響應（<1 秒），連續運行 30 天，數據追溯符合 GMP 要求。

六、應用效果與前后對比

（一）實施后效果

合規風險消除：數據實時傳輸，DCS 可監控灌裝過程，未再出現空瓶與超標停機延遲問題，通過 GMP 飛行檢查。

追溯效率提升：質量問題排查時間從 4 小時縮短至 2 分鐘，數據存儲滿足 GMP “保存 5 年” 要求。

維護成本降低：網關無需頻繁拆卸，車間停產消毒次數從 2 次 / 月降至 0.5 次 / 月，每月減少損失 10 萬元。

損失大幅減少：灌裝偏差次數從 2 次 / 日降至 0，緊急停機響應 < 1 秒，每月減少損失超 15 萬元。

（二）效果對比表

七、行業價值

醫藥行業全球市場規模超 10 萬億美元，無菌注射劑需求年增 12%，此方案可復制至疫苗、生物制劑車間，后續可擴展接入 MES 系統，實現生產全流程智能化。
