如果對處于全速(at-speed)運行下的FPGA調試，工程師在現有通用“能力技術”基礎上，再增加“硬件斷點”功能，那么對高速運行FPGA，也就擁有像調試軟件程序類似的完整可觀測能力(Full Visibility)和可控制能力(Controllability)。

以賽靈思FPGA的應用開發為例，用戶已經能從硬件的運行特征出發，為設計增加兩類硬件斷點。除了前文所介紹的時鐘斷點功能，本文將詳細介紹事件斷點(Event-based Breakpoint)的集成和使用。

與適用于算法設計、接口控制等全同步設計的時鐘斷點相比，事件斷點是由用戶自定義的事件觸發信號來凍結時鐘，即以“事件發生的次數”為中斷地址。適用于對包含UART、以太網等通信接口在內，較復雜的FPGA應用開發設計。

例如，在網絡處理系統中，可將“數據包接收/發送”作為事件斷點；在數據加密處理應用中，將“一個數據塊處理結束”作為事件觸發信號。

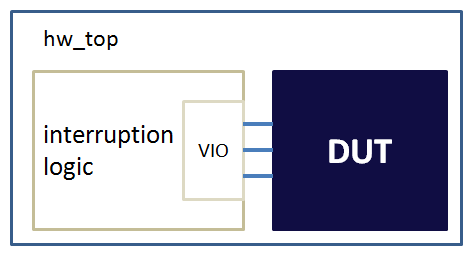

用戶在設計階段，與前文介紹的時鐘斷點類似，事先將硬件斷點控制模塊(interruption logic)集成到待測DUT的頂層(hw_top)，就可獲得這樣的在線調試能力。

本文將以按圖索驥的方式，詳細介紹在設計中集成事件斷點的實現過程，對原有設計的改動非常小，仍然保持優異的時序性能。

以下為正文

1. 樣例簡要介紹

uart-demo作為串口數據傳輸樣例，用于控制uart串口數據的發送，以及led輸出。

通信協議設置為“9600 bps，8位數據位，沒有校驗位、1位停止位”。

源碼獲取地址：https://gitee.com/forgeda/forgedaX-35T/tree/master/demo/vivado-uart/Source

2. 事件斷點控制模塊

模塊定義如下：

moduleinterruption_logic(  (* dont_touch ="true"*)outputreg[63:0] cycles,  inputsig_in,  inputsys_clk,inputsys_reset,outputtask_clk );wireclk_en;wire[63:0] breakpoint;  reg[63:0] counter;  regbreak;     il_vio_0 il_vio (    .clk(sys_clk),    .probe_in0(counter),    .probe_in1(cycles),    .probe_out0(breakpoint),    .probe_out1(clk_en)   );always@(posedgesys_clk)beginif(!sys_reset)begincounter <=?0;break?<=?0;endelseif?(clk_en)beginif?(counter == breakpoint)beginbreak?<=?1'b1;endelsebeginif?(sig_in) counter <= counter +?1;break?<=?1'b0;endendend? BUFGCE inst_bufgce (.O(task_clk),.I(sys_clk),.CE(clk_en & ~break) ); always?@(posedge?task_clk) ? ?beginif?(!sys_reset) ? ? ? ? ?begin? ? ? ? ? ? ?cycles <=?0; ? ? ? ?endelsebegin? ? ? ? ? ? ?cycles <= cycles +?1; ? ? ? ?endendendmodule

該模塊非常精簡，對您的原生設計的改動很小，所占用的硬件資源也很少。

3. 將事件斷點模塊集成到設計中

在原有設計中集成事件斷點控制模塊，全程在Xilinx Vivado環境下完成，共有以下四個步驟。

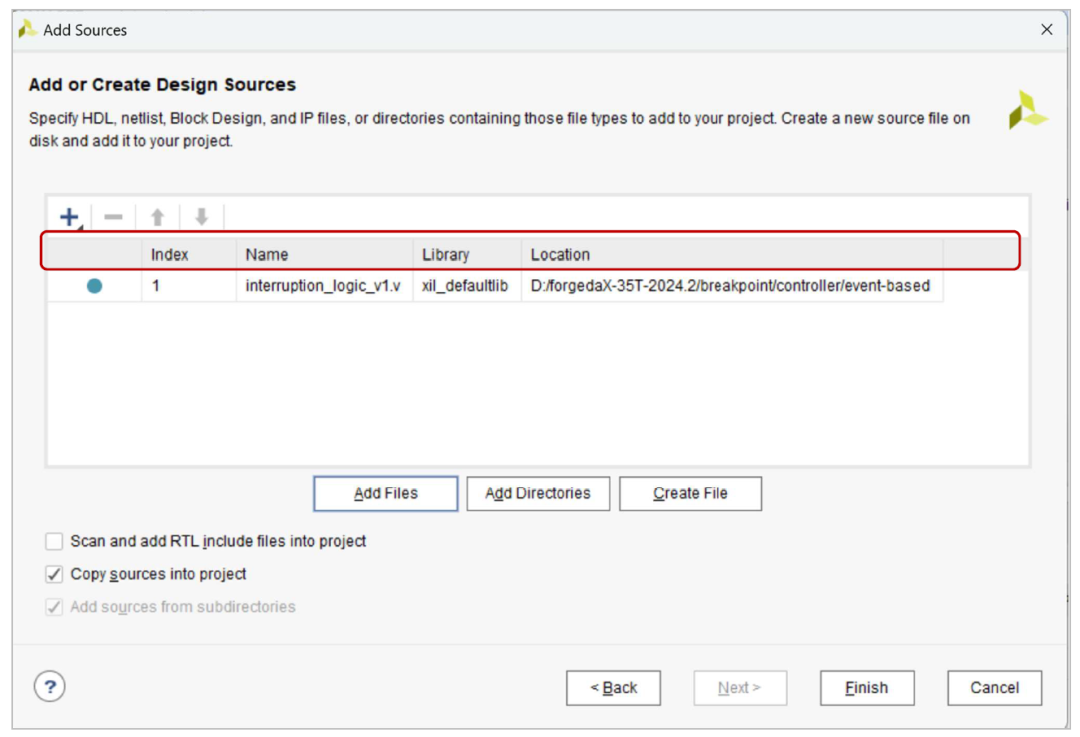

Step 1.導入控制模塊interruption logic，并對VIO進行參數設置

單擊“Finish”，確認導入該模塊文件。

導入斷點控制模塊所使用的VIO IP核

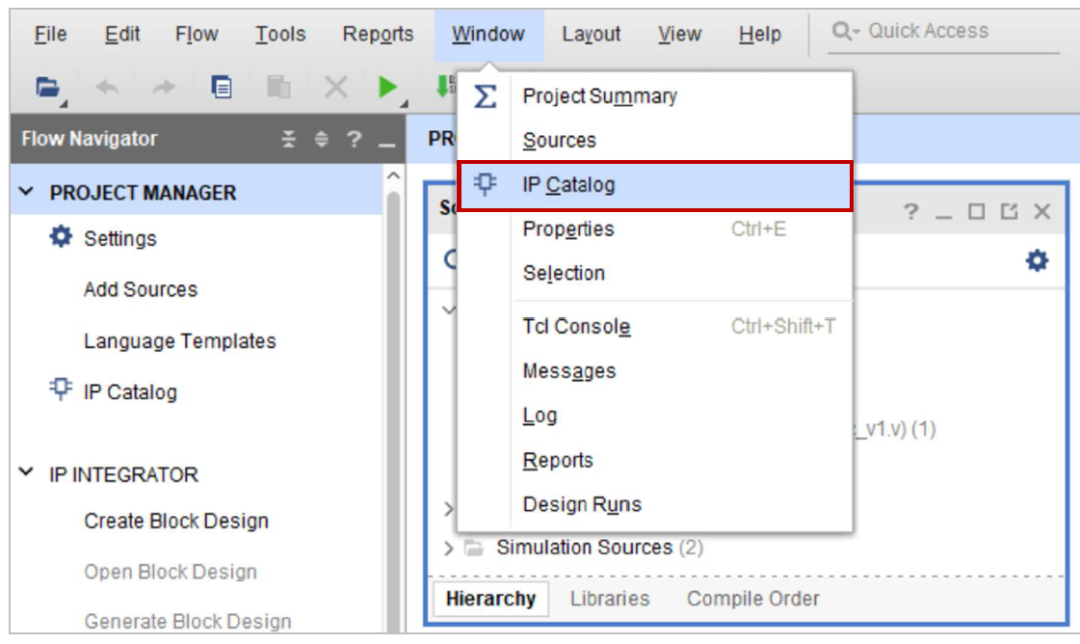

在Vivado中，選擇“IP Catalog”，導入VIO IP核。

在IP Catalog搜索框中，直接輸入VIO，顯示如下：

設置VIO IP核的輸出端口(PROBE_OUT0)，設置事件斷點的初始地址。

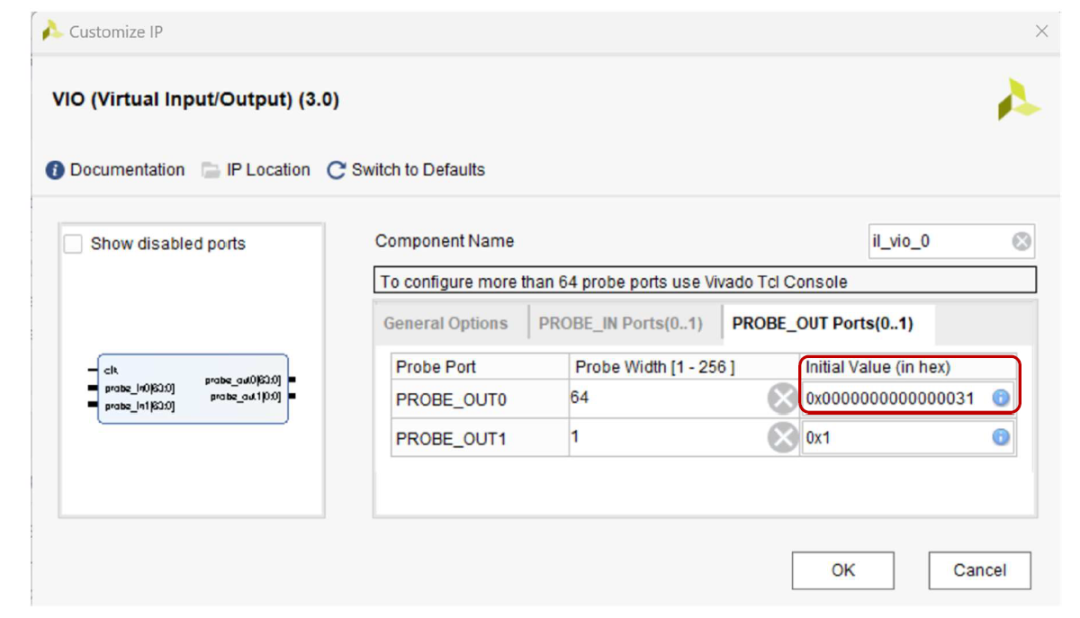

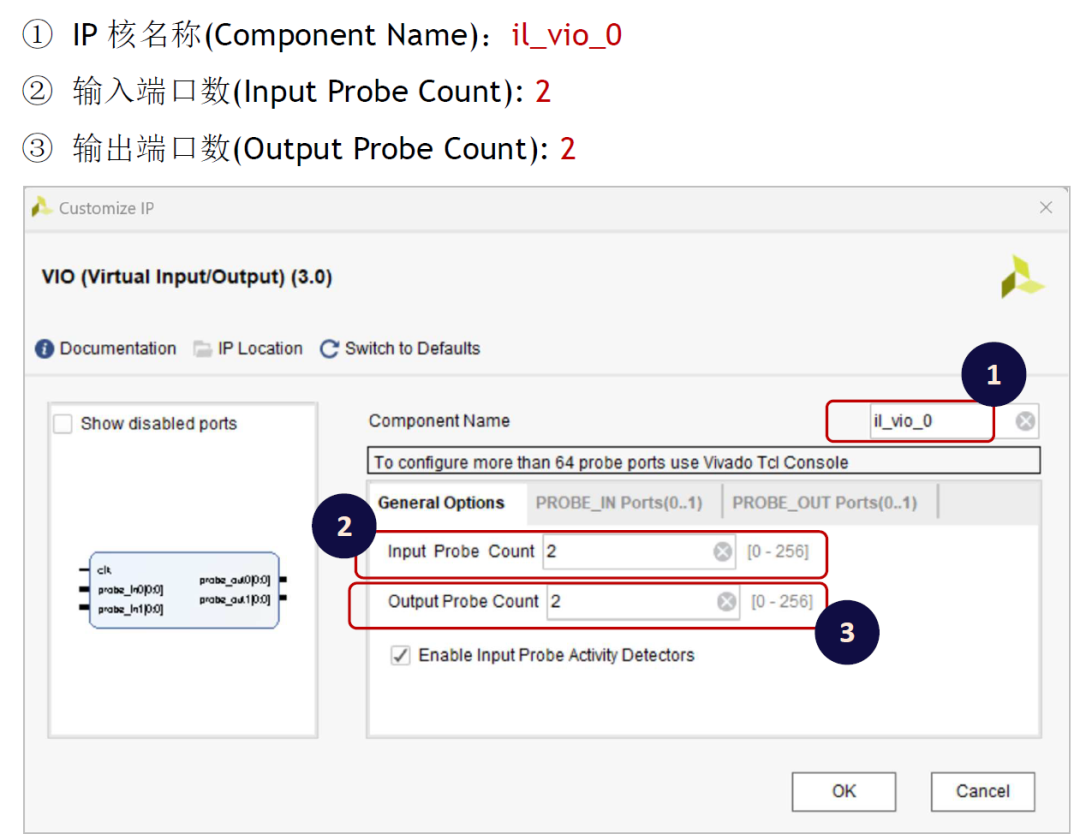

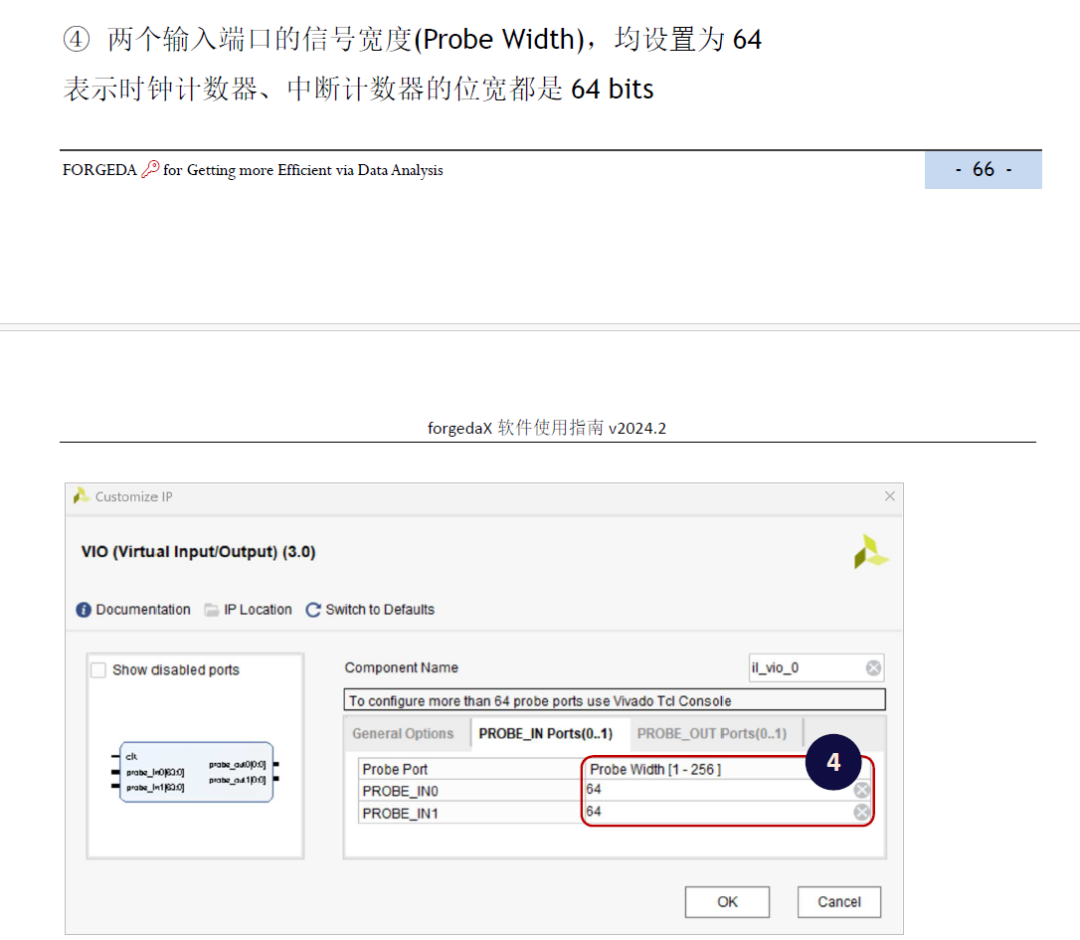

在Customize IP核界面，對VIO IP進行參數設置：

接下來，設置兩個關鍵輸出端口的參數：

事件斷點的初始地址(PROBE_OUT0)

信號位寬Probe Width [1-256]：64；

初始值Initial Value (in hex)：0x31

即該樣例在位流載入完成之后，在運行階段遇到的首個斷點地址。

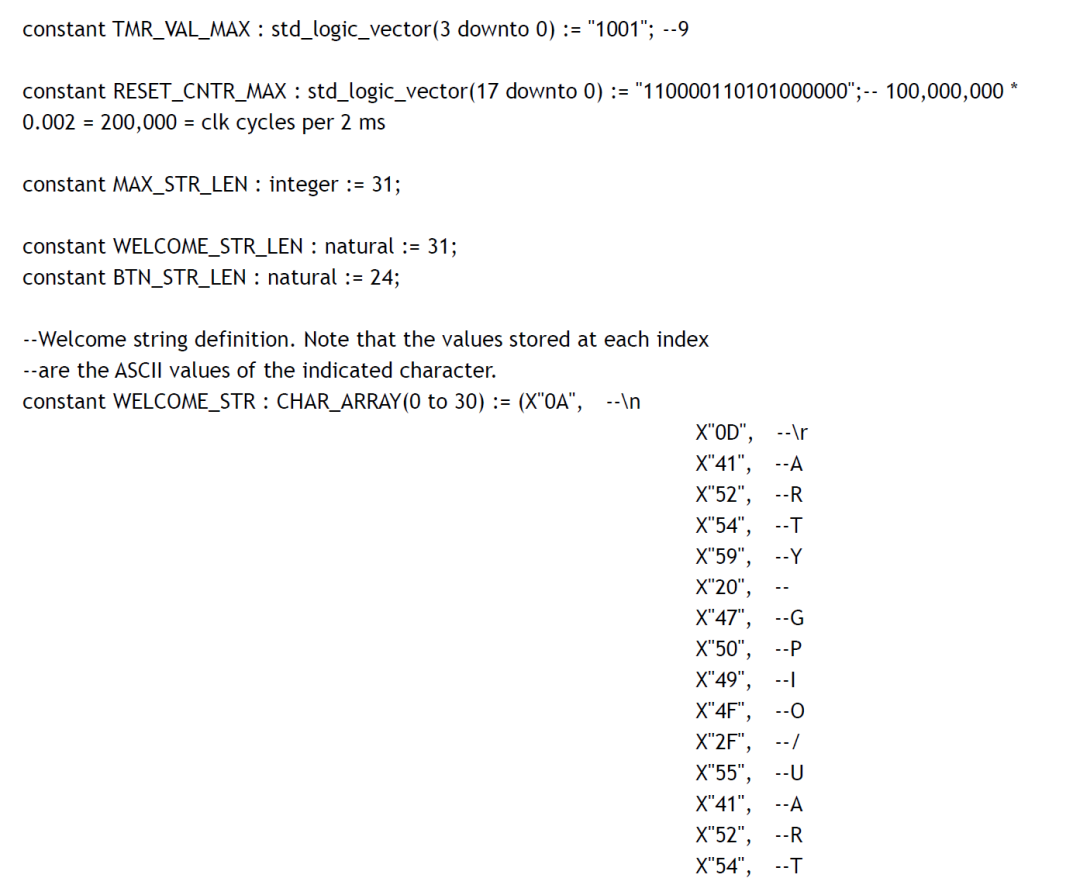

在本樣例中，UART端口在板卡上電后，直接輸出“ ARTY GPIO/UART DEMO! ”消息，我們選擇將UART設計中的“bit_done”作為中斷觸發信號，表示“串口已發送1 bit數據”。

換而言之，當事件斷點設置為0x31，表示設計將在傳輸49 bit，即傳輸?shù)谖鍌€字符“T”的停止位時，暫停運行。

時鐘使能信號(PROBE_OUT1)

信號位寬Probe Width [1-256]：1；

初始值Initial Value (in hex)：0x1

初始值設置為1，表示開啟時鐘使能。

點擊“OK”，確認以上參數配置。

點擊“Generate”，生成VIO IP核。

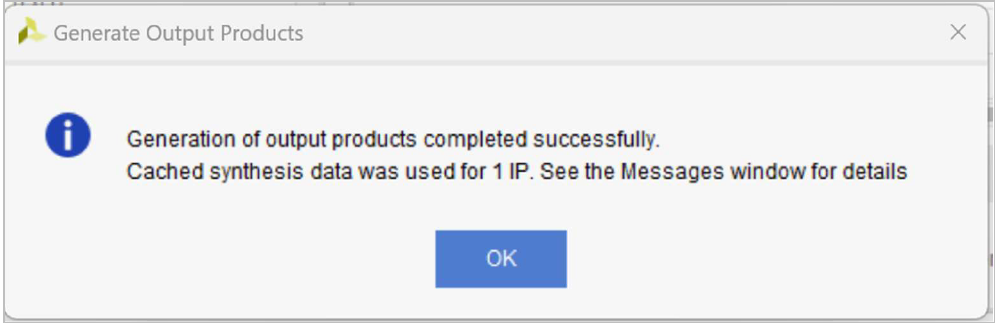

顯示“Generation of output products completed successfully”消息，表示IP核已成功導入。

Step 2. 對設計頂層(hw_top)進行更改處理

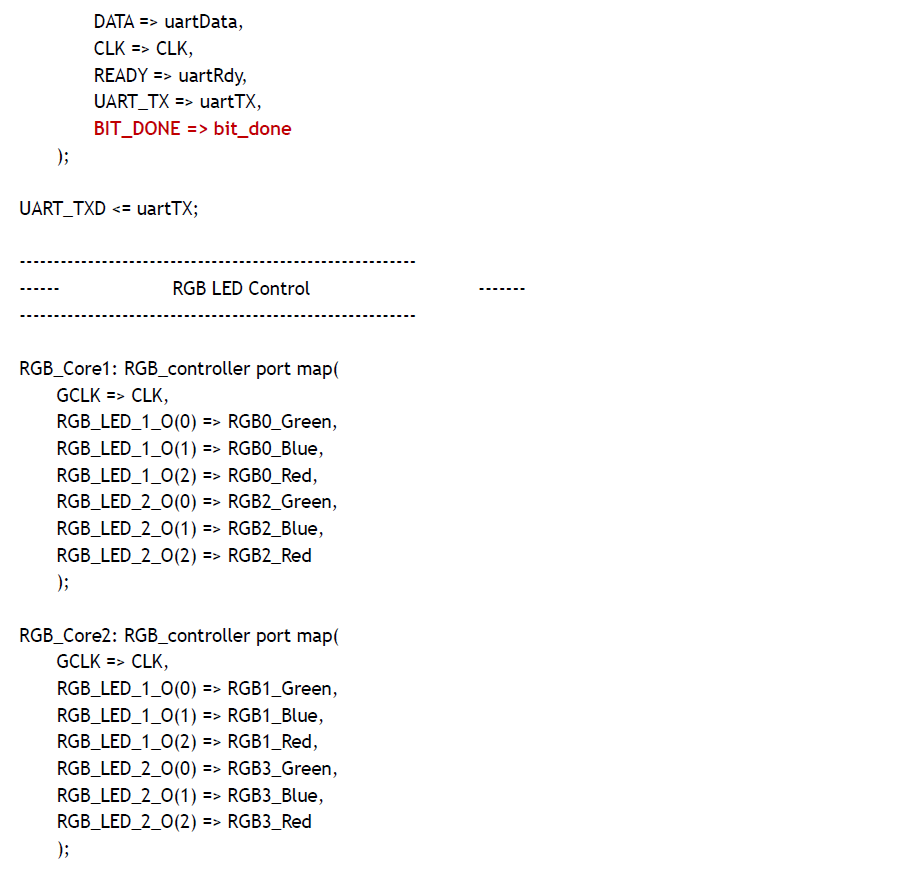

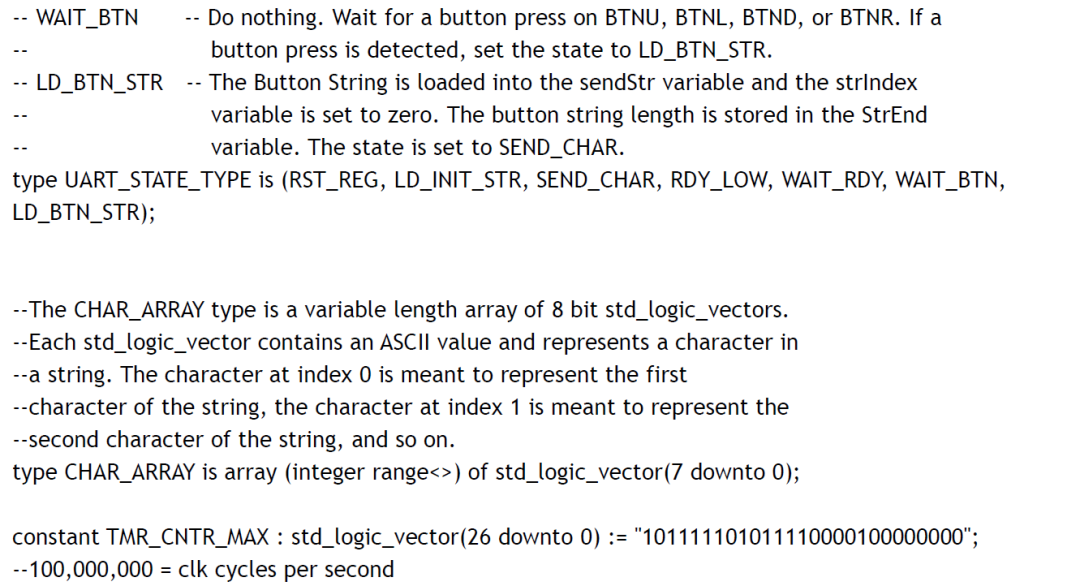

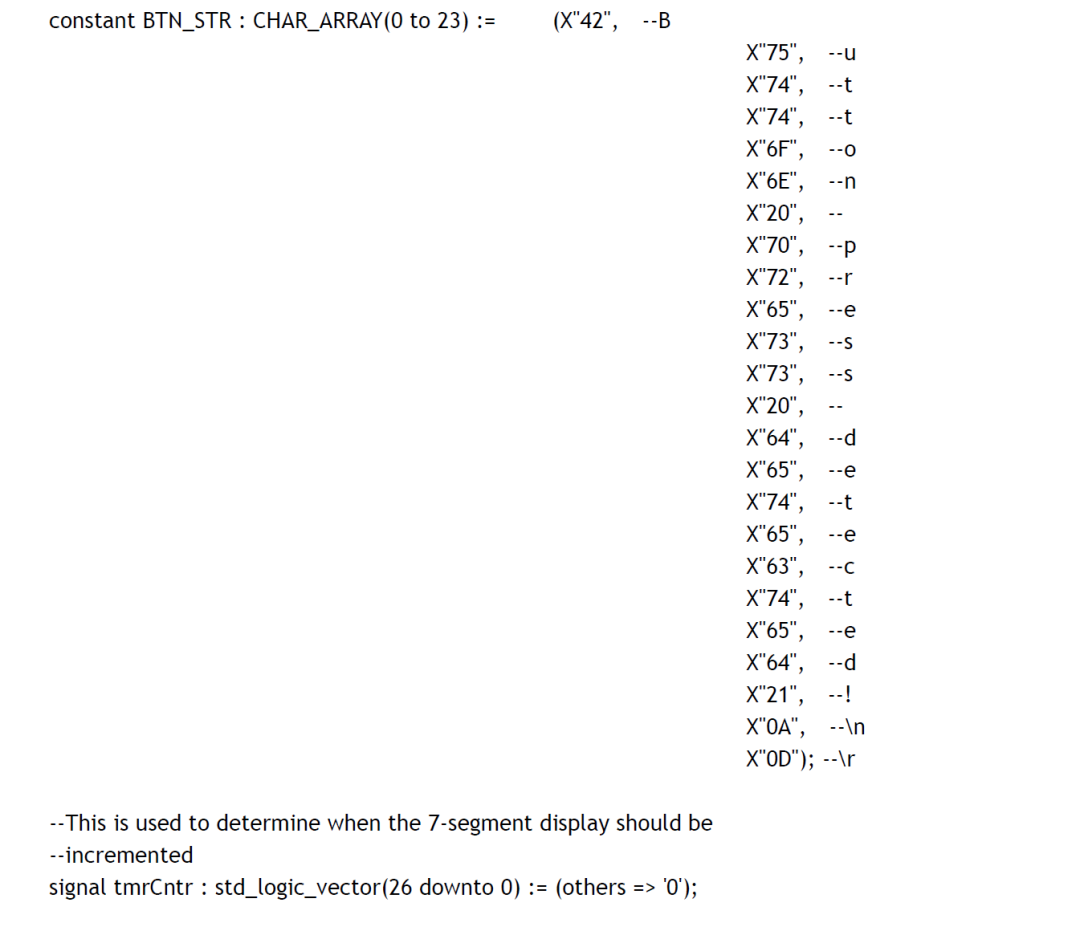

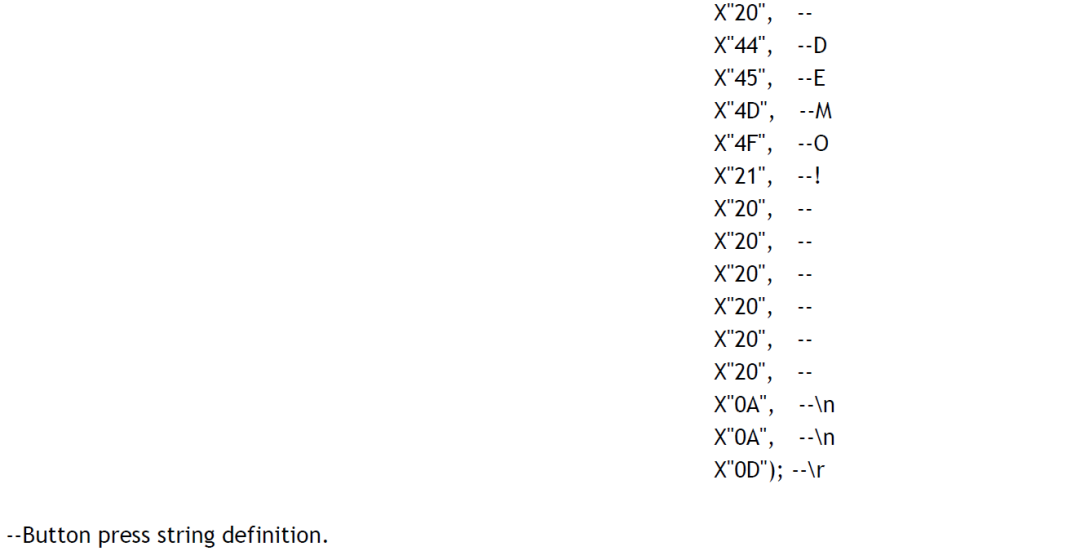

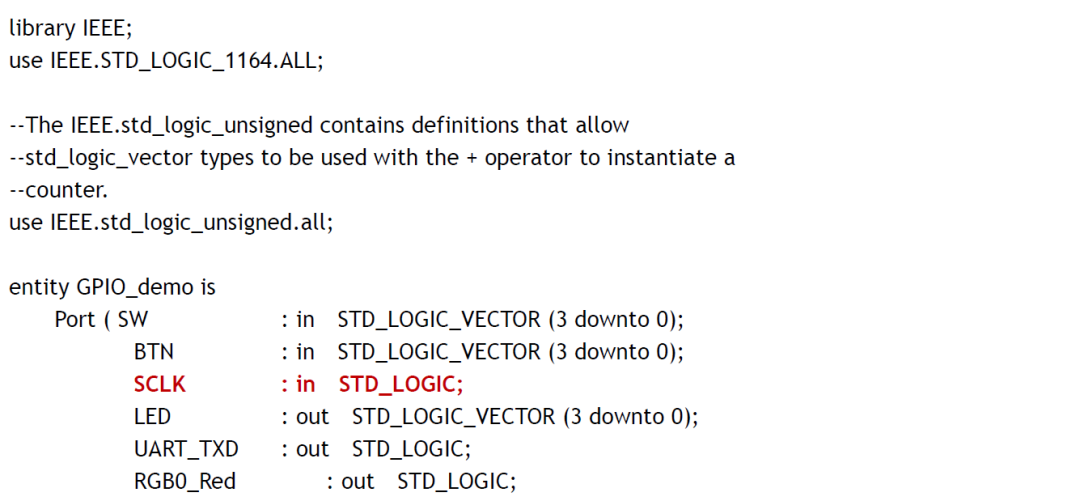

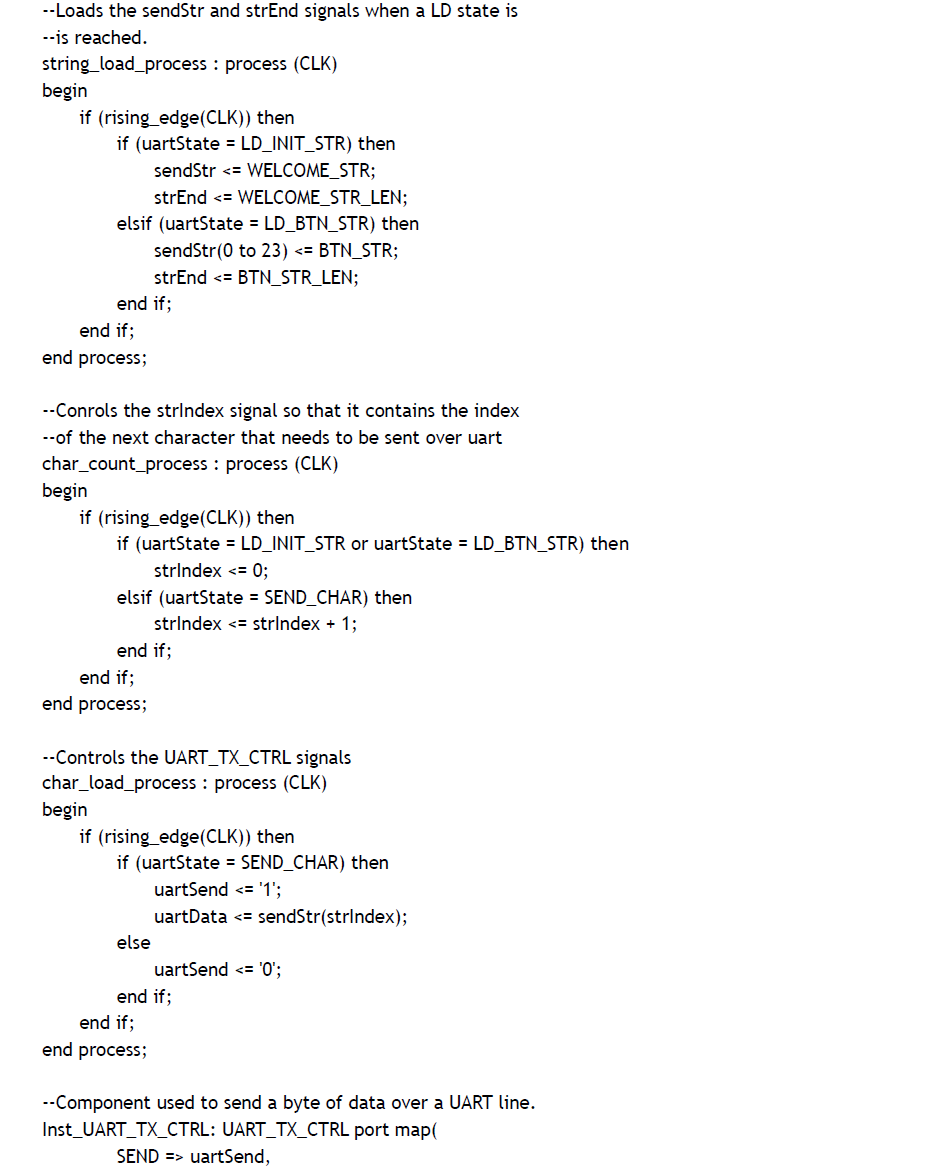

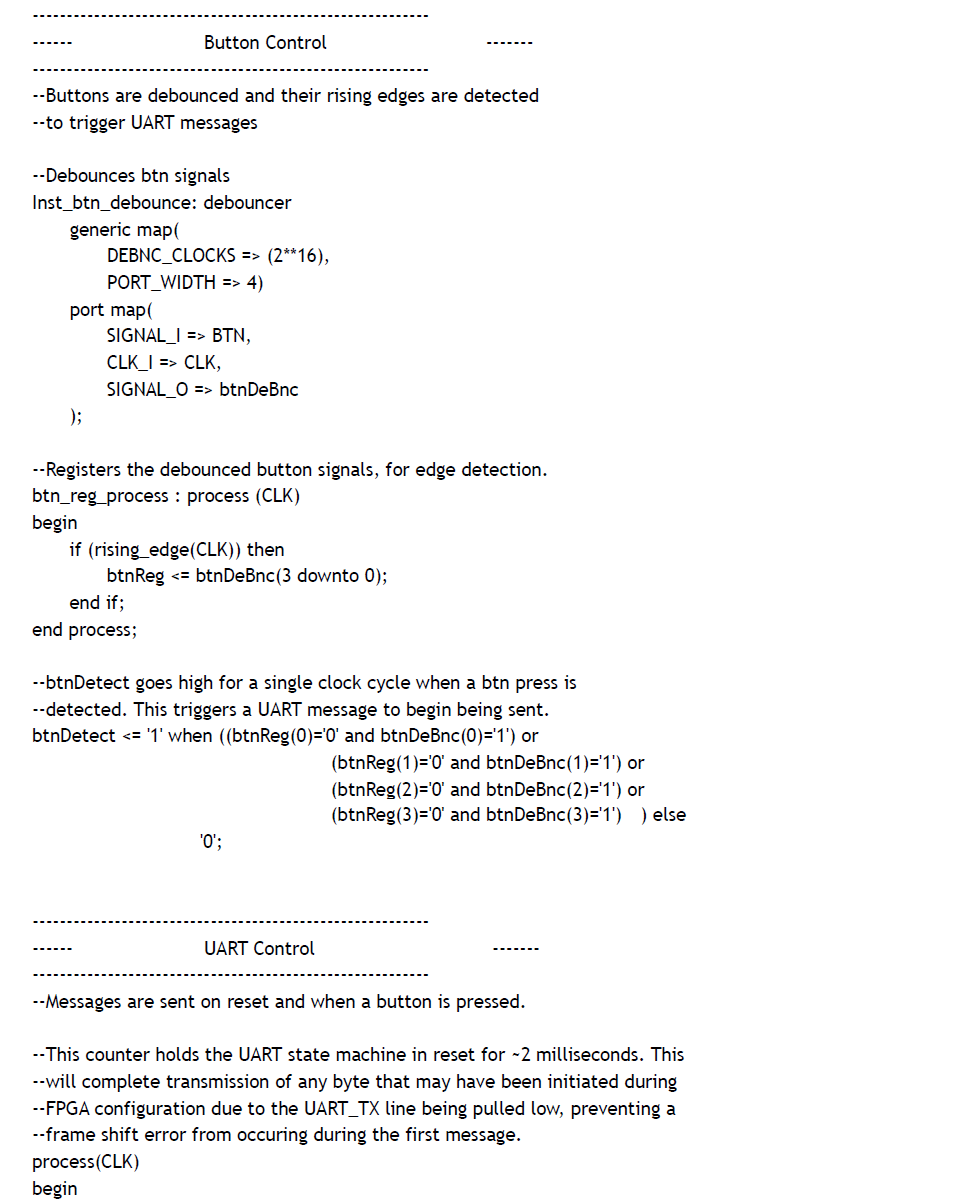

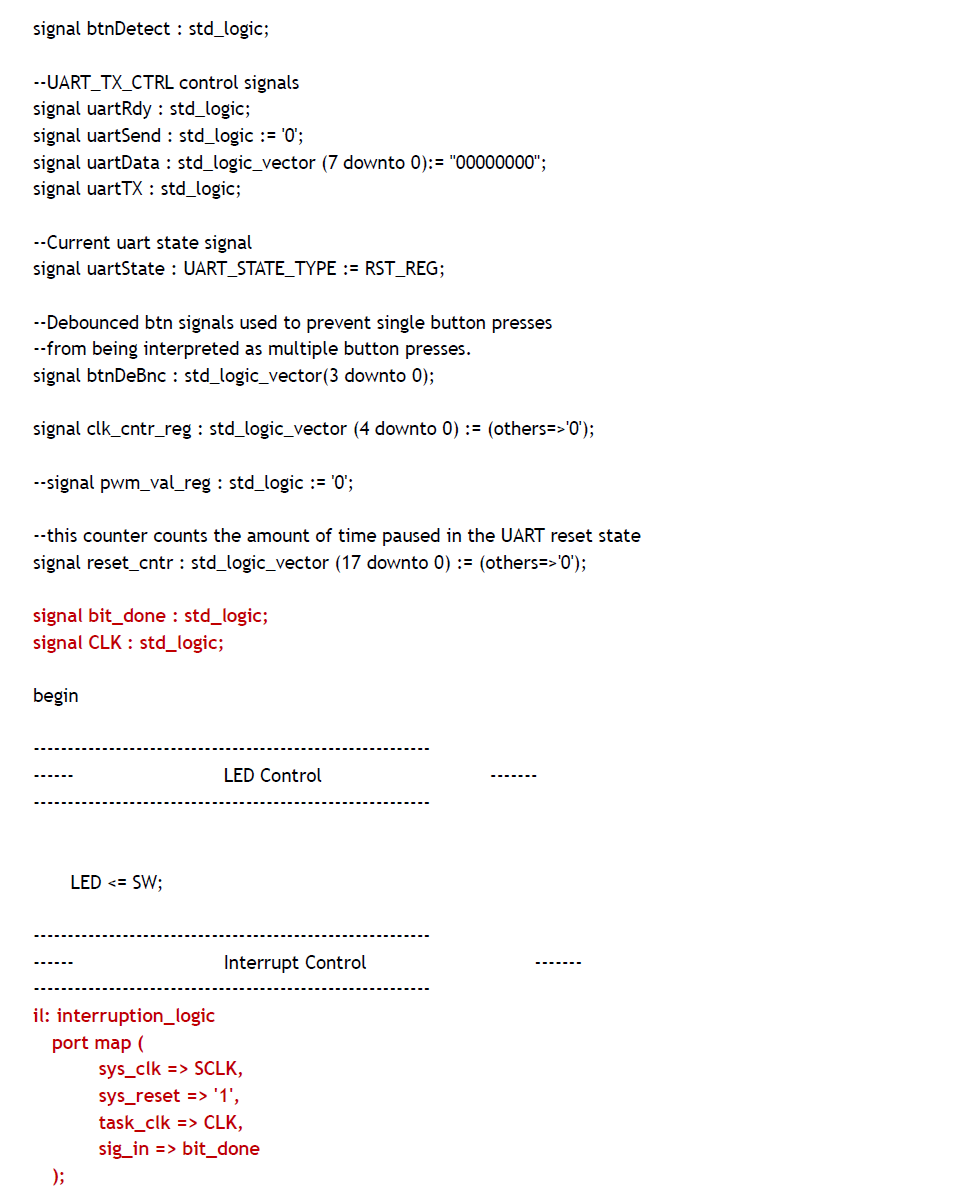

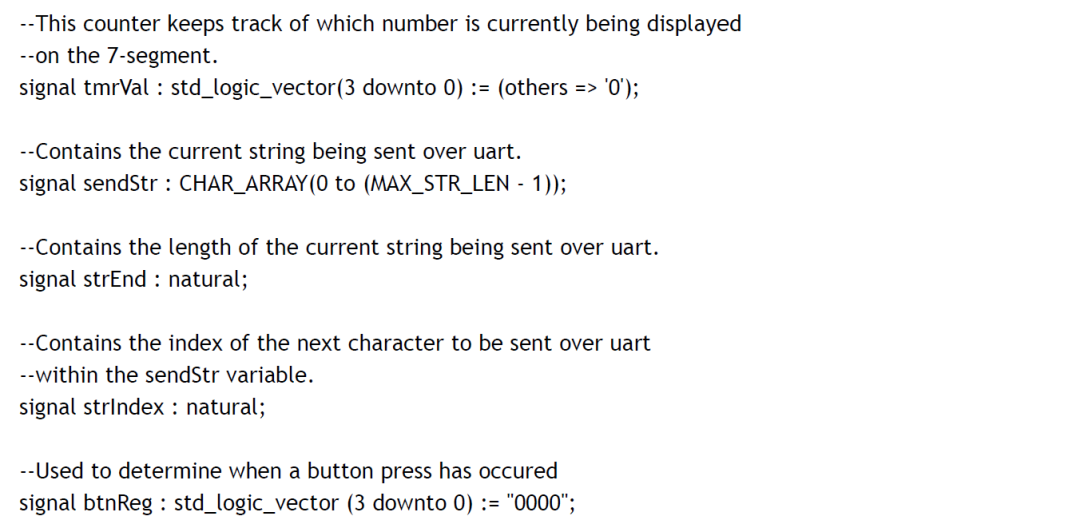

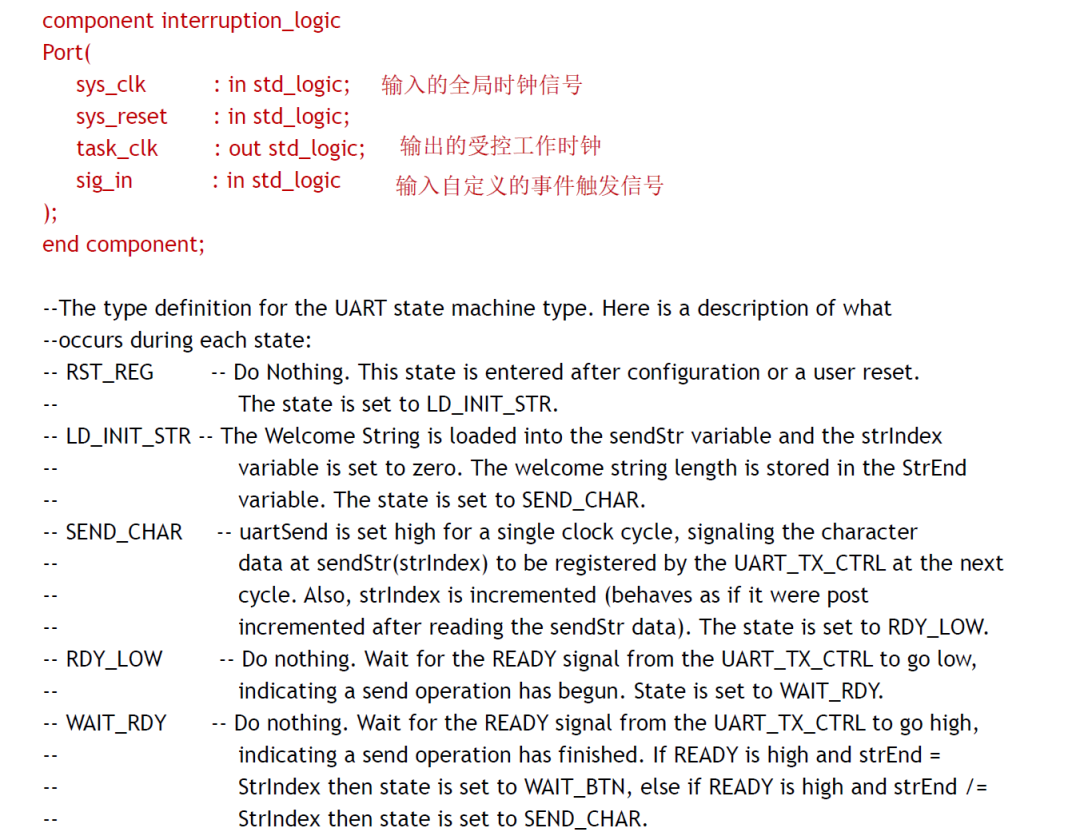

以下為集成事件斷點模塊后的設計頂層，原有設計的改動部分已用紅色標記。

集成斷點控制模塊之后的Vivado工程文件，詳見
https://gitee.com/forgeda/forgedaX-35T/tree/master/demo/vivado_uart_event_bp/uart_breakpoint

Step 3.重新啟動Vivado編譯過程
啟動Vivado編譯，生成新的設計結果文件(.dcp), 得到的配置位流文件top.bit，以及調試支撐文件debug_nets.ltx。

完成以上工作后，就可以直接下載運行，并通過Hardware Manager，自行驗證以上集成過程是否已經正確無誤。

4. 自檢方法

您可直接在Vivado Hardware Manager中快速驗證，具體步驟如下：

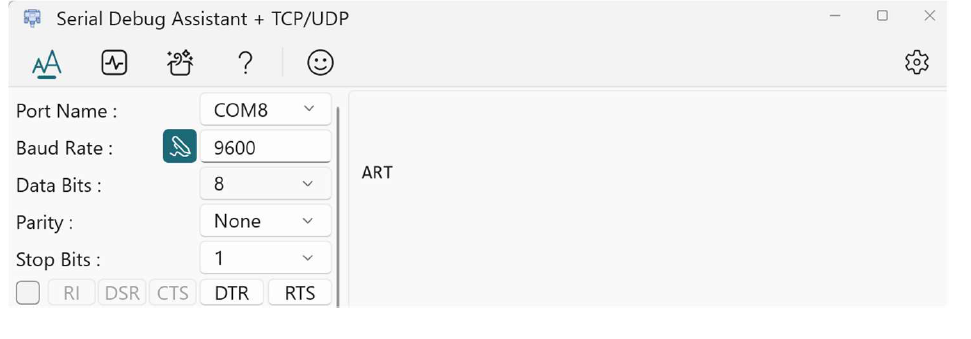

如下圖所示，樣例在初始化結束后，輸出字符“ART”之后暫停運行，該斷點地址即為Step 2 設置的0x31。

可繼續在VIO窗口，設置新的斷點地址，例如，輸入“0x3B”，表示設計將在傳輸59 bit，即第六個字符“Y”發送結束時，暫停運行。

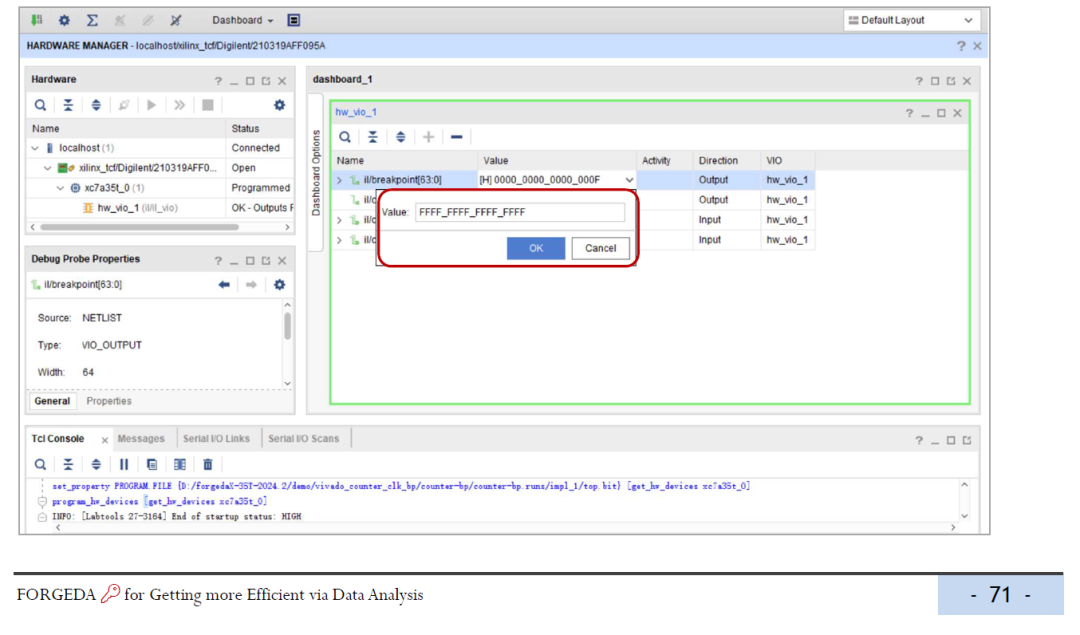

最后，將斷點地址設置為FFFF_FFFF_FFFF_FFFF，清除斷點，如下圖所示。

樣例將繼續全速運行，輸出完整的“ARTY GPIO/UART DEMO! ”消息。

在前文的時鐘斷點、本文的事件斷點這兩個硬件斷點準備工作后，下一篇我們將介紹如何在板級在線調試過程中，無需在源碼、網表插探針，在不占用任何硬件資源，就可得FPGA運行狀態的全可觀測能力，對設計擁有100%的信號可見性，這是ILA、Chipscope等現有工具不能提供的功能；

以及RTL代碼在經過硬件編譯后，信號名稱可能會被優化改變，那么如何在源碼和調試信號(位流數據)之間建立精準對應關系，大幅減少工程師的硬件經驗成本；

包括更先進的以硬件速度仿真，直接對關鍵寄存器、狀態機的故障注入測試，高效驗證。真正做到所見即所得，所改即所需。
