隨著電動(dòng)汽車(chē)?yán)m(xù)航里程的大幅提升，

充電效率已成為制約其大規(guī)模推廣的關(guān)鍵因素。高能量密度鋰離子電池因電極材料倍率性能不足，難以實(shí)現(xiàn)安全快速充電。本文將深入探討快充鋰離子電池正負(fù)極材料的最新研究進(jìn)展。

快充鋰離子電池的基礎(chǔ)原理

Millennial Lithium

鋰離子電池被稱為“搖椅式電池”，其工作原理在于鋰離子在正負(fù)極之間的可逆嵌入和脫出。充電時(shí)，在外加電場(chǎng)作用下，鋰離子從正極材料中脫出，穿過(guò)電解質(zhì)和隔膜，嵌入負(fù)極材料中，同時(shí)電子通過(guò)外電路從正極流向負(fù)極。

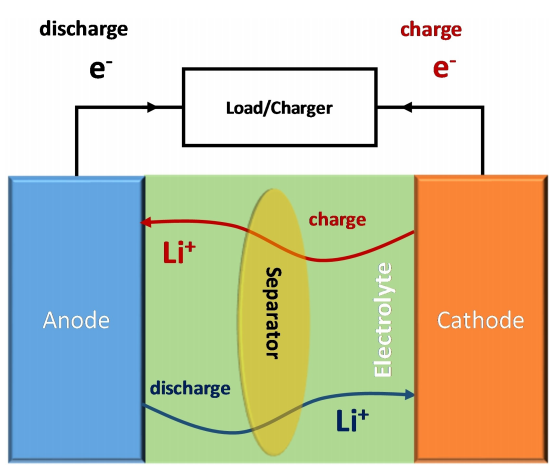

鋰離子電池結(jié)構(gòu)示意圖

快充性能主要取決于離子和電子在電極、電解質(zhì)及其界面的傳輸能力。當(dāng)電池長(zhǎng)時(shí)間高倍率充電時(shí)，電極中鋰離子濃度增加會(huì)導(dǎo)致高極化，從而降低電池電壓。同時(shí)，快充過(guò)程中內(nèi)阻增加會(huì)產(chǎn)生高熱效應(yīng)，引發(fā)電解質(zhì)分解、產(chǎn)氣等不可逆反應(yīng)，降低安全性和循環(huán)壽命。

快充正極材料的研究進(jìn)展

Millennial Lithium

常用正極材料性能對(duì)比

目前常用的正極材料主要包括LiFePO?（LFPO）、LiNi?Co?Mn?O?和LiCoO?（LCO）。這些材料各有特點(diǎn)，適用于不同的應(yīng)用場(chǎng)景。

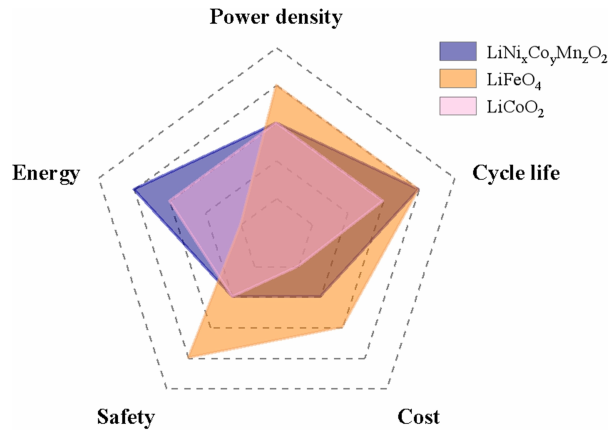

常見(jiàn)正極材料各方面性能對(duì)比圖（注：在坐標(biāo)軸上，形狀延伸越遠(yuǎn)，性能越好）

LiFePO?理論比容量為170 mAh·g?1，工作電壓適中穩(wěn)定，安全性高，具有優(yōu)異的可逆性和循環(huán)穩(wěn)定性，且原料豐富、成本低。然而其離子電導(dǎo)率較低（10??–10??S·cm?1），限制了快充性能。

LiNi?Co?Mn?O?具有高比容量、高離子電導(dǎo)率和相對(duì)較低的價(jià)格，是很有前景的快充正極材料，但其安全性有待提高。

LiCoO?具有高比容量和穩(wěn)定工作電壓（3.7 V），同時(shí)具有高電子電導(dǎo)率（10?3S·cm?1）和離子電導(dǎo)率（10??cm2·s?1），是理想的快充正極材料。

納米尺度材料設(shè)計(jì)

Millennial Lithium

活性材料尺寸對(duì)電化學(xué)過(guò)程中離子的擴(kuò)散路徑至關(guān)重要。納米尺度的活性材料增加了比表面積，縮短了Li?擴(kuò)散路徑，從而提高了快充性能。

Xia等人報(bào)道了通過(guò)“水熱鋰化”方法在碳布上可控制備3D自支撐層狀單晶LiCoO?納米片陣列，隨后在380°C下進(jìn)行低溫?zé)崽幚怼{借其獨(dú)特的3D納米結(jié)構(gòu)，自支撐LiCoO?納米片陣列電極具有大比容量、出色的倍率性能和長(zhǎng)期循環(huán)穩(wěn)定性。

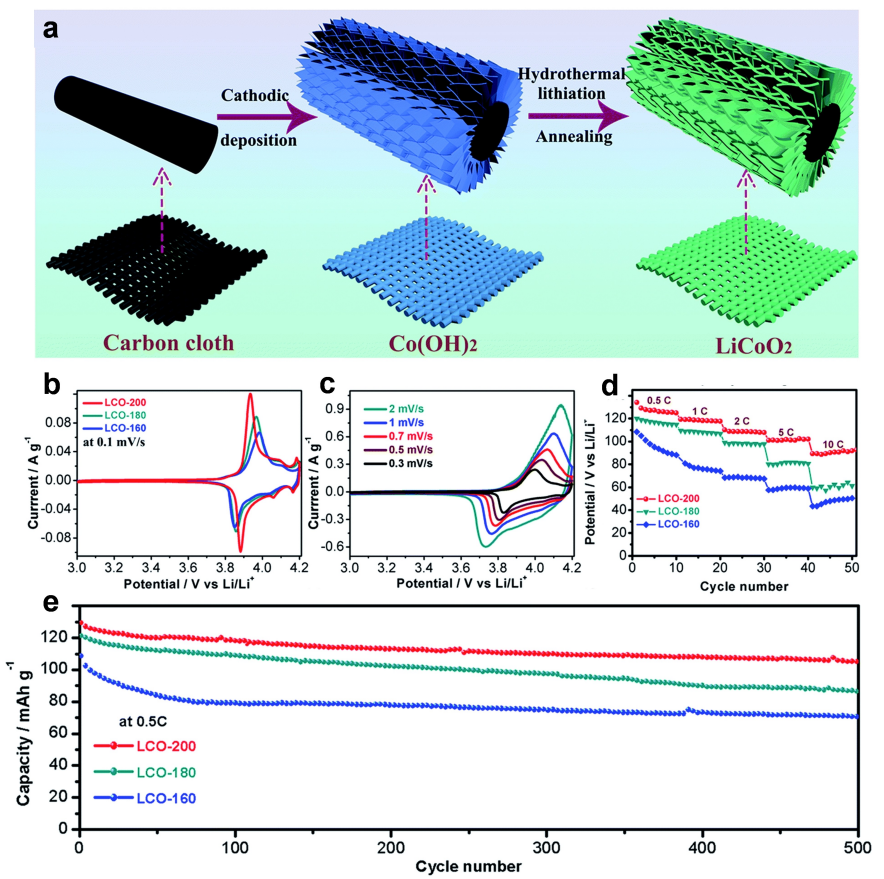

(a) 碳布上3D LiCoO?納米片陣列的制備過(guò)程示意圖。(b) 不同溫度下合成的LiCoO?納米片陣列在掃描速率為0.1 mV·s?1時(shí)的典型CV曲線

表面包覆策略

電導(dǎo)率是影響快充性能的另一重要因素。LiFePO?、LiNi?Co?Mn?O?和LiCoO?的電導(dǎo)率較低，限制了其倍率性能。提高電導(dǎo)率的有效方法是用高電導(dǎo)率材料（碳材料、金屬等）進(jìn)行表面包覆。

Wang等人通過(guò)簡(jiǎn)單煅燒方法成功制備了三維碳包覆LiFePO?。作為鋰離子電池正極材料，碳包覆LiFePO?在2C下顯示出159.8 mAh·g?1的高比容量和優(yōu)異的循環(huán)性能（容量保持率約84.2%）。

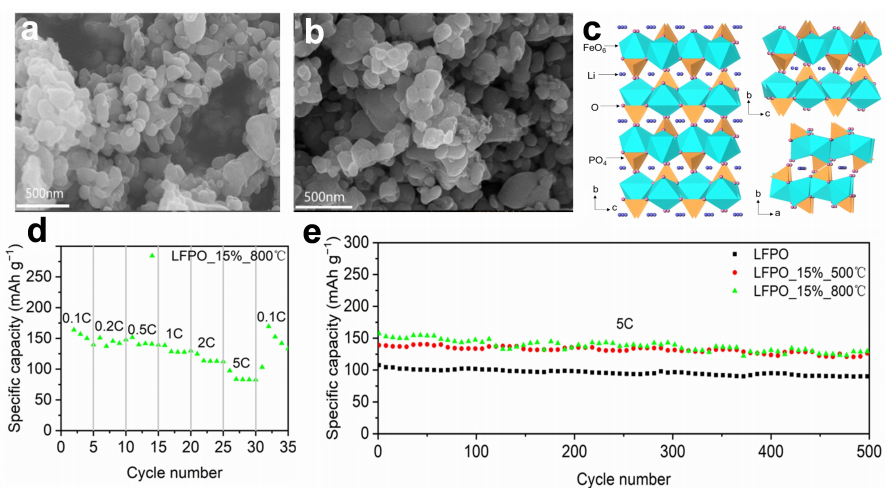

(a,b) LFPO_15%_500°C, LFPO_15%_800°C的FESEM圖像 (c) LFPO的晶體結(jié)構(gòu)

Qu等人制備了氮摻雜碳包覆LiFePO?（NC-LFP）。氮摻雜碳能有效防止LFP顆粒在反應(yīng)過(guò)程中團(tuán)聚和體積膨脹，同時(shí)受益于電子的快速傳輸，提高了NC-LFP復(fù)合材料的電導(dǎo)率。結(jié)果表明，NC-LFP復(fù)合材料顯示出卓越的倍率性能（5C下約110 mAh·g?1）和優(yōu)異的循環(huán)性能（1C下100次循環(huán)后約140 mAh·g?1）。

快充負(fù)極材料的研究進(jìn)展

Millennial Lithium

常用負(fù)極材料及改進(jìn)策略

常用的快充鋰離子電池負(fù)極材料包括Li?Ti?O??、碳基材料（石墨、碳納米管等）和一些新型材料（金屬氧化物、鋰金屬等）。多項(xiàng)研究通過(guò)各種對(duì)活性材料的改性提高了負(fù)極中Li?的遷移率。

鈦酸鋰負(fù)極

Li?Ti?O??是一種尖晶石過(guò)渡金屬氧化物，其最大特點(diǎn)是“零應(yīng)變”，可避免循環(huán)性能過(guò)程中的結(jié)構(gòu)損傷，保持比容量并提高循環(huán)壽命。與石墨相比，Li?Ti?O??具有更高的Li?擴(kuò)散系數(shù)，因此是流行的快充鋰離子電池負(fù)極材料。

Yan等人報(bào)道了介孔單晶鈦酸鋰（MSC-LTO）微棒，可在鋰離子電池中實(shí)現(xiàn)優(yōu)異的快速充放電性能和良好的長(zhǎng)期穩(wěn)定性。MSC-LTO微棒具有單晶結(jié)構(gòu)，整個(gè)單晶內(nèi)的孔相互連接。微棒內(nèi)的互連孔顯著縮短了Li離子的擴(kuò)散長(zhǎng)度，并允許電解質(zhì)在電池循環(huán)過(guò)程中滲透到單晶內(nèi)部。

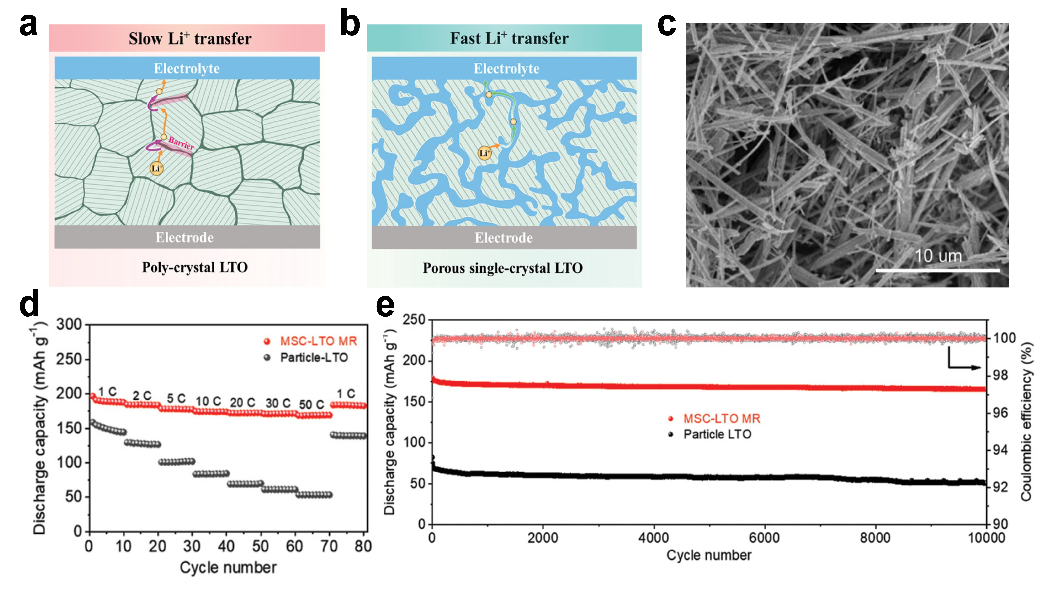

多晶LTO電極和MSC-LTO電極之間的Li?傳輸比較。(a) 在多晶LTO電極中，Li?需要長(zhǎng)距離擴(kuò)散并克服晶界才能到達(dá)電解質(zhì)。(b) MSC-LTO電極通過(guò)電解質(zhì)滲透可大大縮短Li?傳輸距離

碳基負(fù)極材料

對(duì)于快充負(fù)極材料，其電導(dǎo)率和Li?擴(kuò)散率應(yīng)較高。此外，負(fù)極材料尺寸應(yīng)小，孔隙率應(yīng)大，這可增加離子通道，有利于離子快速嵌入。

石墨碳包括天然石墨、人造石墨和石墨碳纖維。石墨具有高能量密度、低成本和簡(jiǎn)單的生產(chǎn)工藝。層狀結(jié)構(gòu)有利于循環(huán)過(guò)程中Li?的嵌入和脫出。

Dae Sik Kim等人通過(guò)在石墨表面包覆一層無(wú)定形Al?O?，顯著提高了石墨材料的快充能力。表面工程化的含有1 wt% Al?O?的石墨即使在4000 mA·g?1的高倍率下也表現(xiàn)出約337.1 mAh·g?1的可逆容量，相當(dāng)于在100 mA·g?1電流密度下的97.2%。

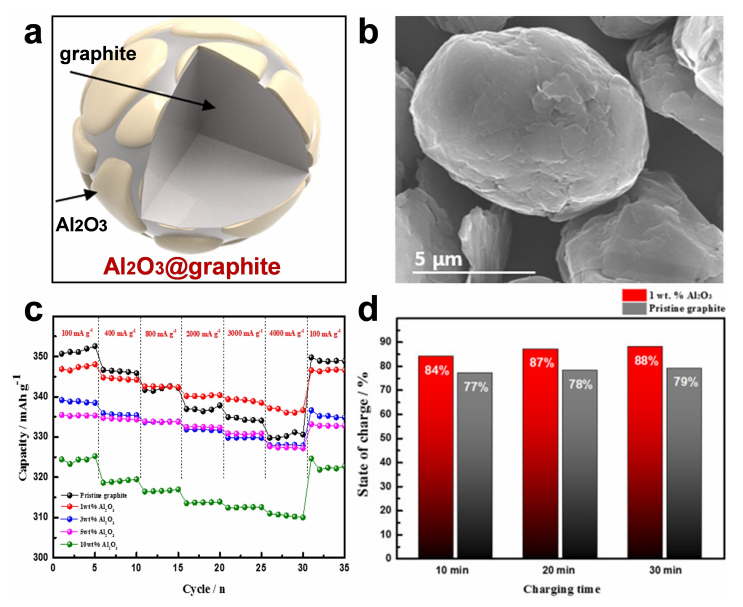

(a) 石墨表面Al?O?涂層 proposed 合成路線示意圖 (b) 原始石墨的SEM圖像

新型負(fù)極材料的開(kāi)發(fā)

為提高快充性能，一些新型負(fù)極材料如金屬氧化物（片狀α-Fe?O?、Co?O?、CoFe?O?、Nb?O?納米顆粒）、MXene、硅納米纖維、錫納米顆粒和鍺納米顆粒等被開(kāi)發(fā)出來(lái)。

本文設(shè)計(jì)了六方多孔Co?VO?納米盤(pán)（PCVOND）結(jié)構(gòu)作為高性能鋰離子電池的負(fù)極材料。PCVOND具有74.57 m2·g?1的高比表面積和大量尺寸均勻?yàn)?4 nm的孔。多孔納米盤(pán)結(jié)構(gòu)設(shè)計(jì)可縮短電極水平上電子和離子的擴(kuò)散長(zhǎng)度，進(jìn)一步改善電化學(xué)動(dòng)力學(xué)。

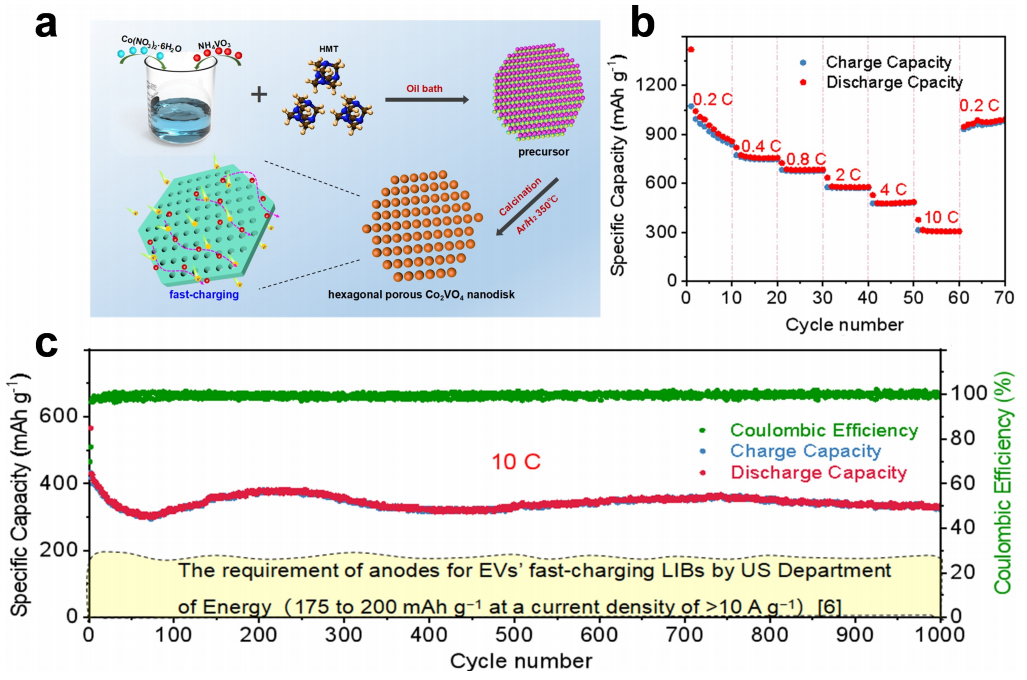

(a) PCVOND合成示意圖 (b) 倍率性能 (c) 10C下的循環(huán)性能

電動(dòng)汽車(chē)無(wú)疑是對(duì)抗氣候變化的關(guān)鍵策略之一。為減少電動(dòng)汽車(chē)的里程焦慮和充電焦慮，許多制造商正在開(kāi)發(fā)快充鋰離子電池。電極材料在鋰離子電池的快充性能中起著關(guān)鍵作用。

新型負(fù)極材料及其改性的發(fā)展無(wú)疑是未來(lái)研究的重點(diǎn)。與當(dāng)前商業(yè)化材料相比，許多新材料顯示出更好的快充性能，但其穩(wěn)定性、老化機(jī)制、大規(guī)模生產(chǎn)和成本仍有待討論。

原文參考：A Review on Electrode Materials of Fast‐Charging Lithium‐Ion Batteries

*特別聲明：本公眾號(hào)所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號(hào)相關(guān)權(quán)益的行為。內(nèi)容僅供參考，如涉及版權(quán)問(wèn)題，敬請(qǐng)聯(lián)系，我們將在第一時(shí)間核實(shí)并處理。
