一、項目背景：新能源光伏逆變器產線的通訊困境

在工業自動化領域的新能源光伏逆變器組裝測試產線中，某企業采用西門子 200 PLC（Modbus RTU 協議）負責逆變器模塊的精密上料控制，搭配西門子 S7-1200 PLC（Modbus TCP 協議）管理成品的高壓測試流程。兩條核心工序需實時協同：西門子 200 PLC 需向 S7-1200 PLC 傳輸模塊定位坐標、上料完成信號，S7-1200 PLC 需反饋測試工位空閑狀態、測試合格結果，以避免模塊堆積或測試工位空轉。但因雙方采用不同總線協議，缺乏直接通訊通道，原有 “人工記錄 + 手動觸發” 的銜接方式效率低下，日均因信息不同步導致的產線停滯達 3 次，單次停滯修復耗時超 25 分鐘，嚴重制約日產能（原日產能 320 臺，停滯導致減產約 60 臺）。新能源光伏作為當前工業自動化領域增速最快、前景廣闊的行業，對工業物聯網環境下設備的實時數據交互提出了極高要求。

二、項目痛點

1.協議異構阻斷協同：西門子 200 PLC 的 Modbus RTU 協議與 S7-1200 PLC 的 Modbus TCP 協議無法直接兼容，無物聯網網關中轉時，數據需通過人工用 U 盤拷貝后錄入 S7-1200 PLC，單次數據傳遞耗時超 8 分鐘，導致測試工位頻繁等待上料信號，產線節拍從 45 秒 / 臺延長至 65 秒 / 臺，效率下降 30%。

2.數據采集追溯斷層：原有系統無專用數據采集器，上料精度（±0.1mm）、測試電壓值（DC 1500V）等關鍵參數僅本地存儲于 PLC，無法上傳至工業物聯網平臺，出現不合格品時需人工翻閱紙質記錄排查，追溯時間超 2 小時，不符合光伏行業 TüV 認證的質量追溯標準。

3.工業環境適應性差：產線周邊存在高壓測試設備產生的強電磁干擾，傳統 RS485 轉以太網模塊丟包率超 7%，日均通訊中斷 2-3 次，每次中斷導致 5-8 臺逆變器模塊返工，直接經濟損失超 1.2 萬元 / 次。

4.PLC 負載超限風險：嘗試通過第三方軟件實現數據轉發，導致西門子 200 PLC CPU 負載升至 82%、S7-1200 PLC CPU 負載達 78%，超出安全運行閾值（≤70%），引發設備響應延遲，上料機械臂定位偏差超 0.3mm，存在模塊碰撞損壞風險。

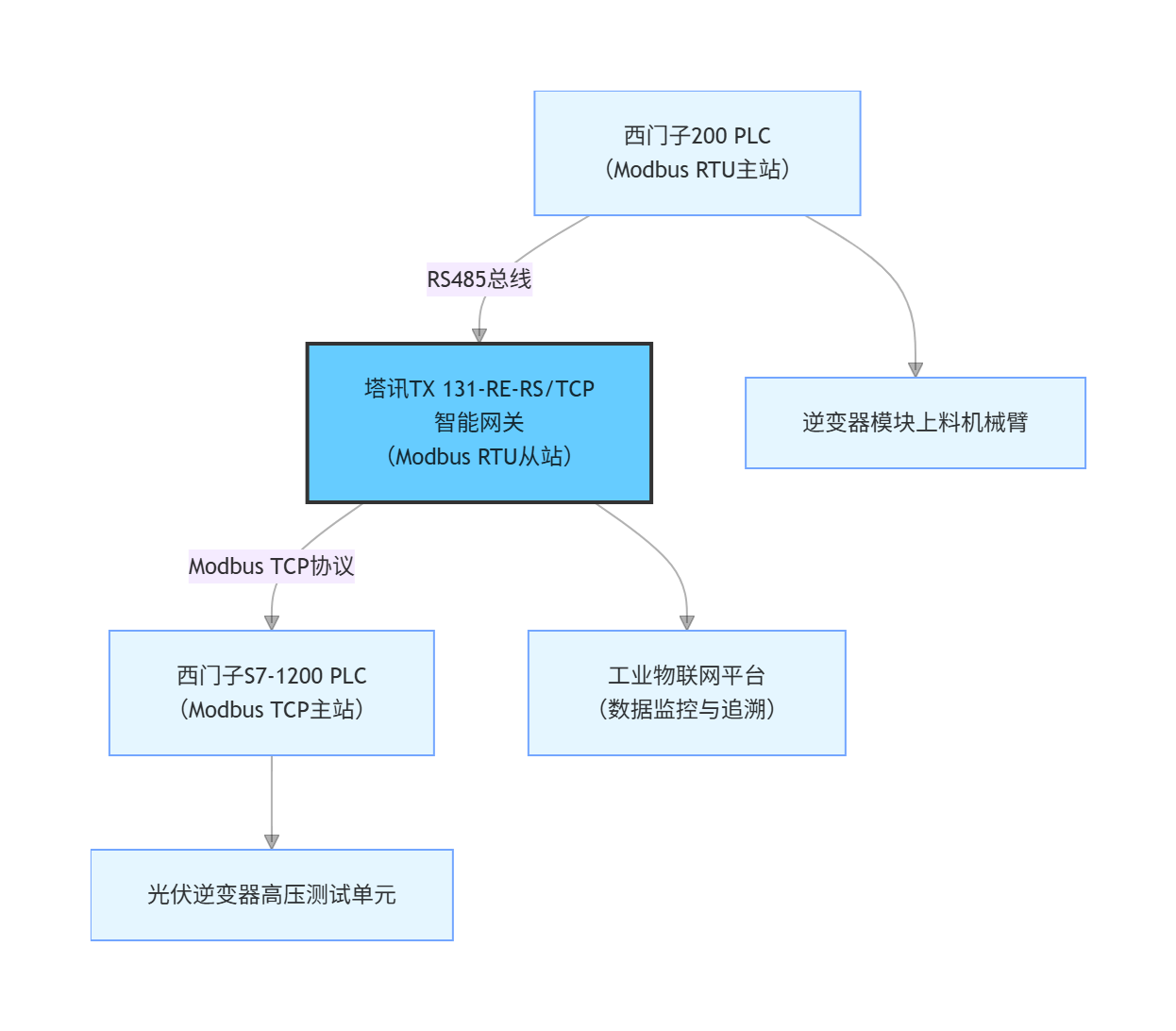

三、系統結構拓?fù)鋱D

四、塔訊 TX 131-RE-RS/TCP 網關功能簡介

作為核心塔訊 TX 131-RE-RS/TCP工業網關，該設備實現 Modbus RTU 從站到 Modbus TCP 從站的雙向協議轉換，關鍵功能深度適配光伏產線需求：

·協議兼容：嚴格遵循 Modbus RTU（IEC 61158）與 Modbus TCP（IEC 61158）協議規范，支持 9600-115200bps 可調波特率（適配西門子 200 PLC 的 RS485 通訊）與 10/100Mbps 自適應以太網速率，自動識別 PLC 的通訊參數（如數據位、停止位、校驗位）。

·數據處理：內置雙核工業級處理器，每秒可完成 2000 次以上數據轉換，轉換延遲≤20μs，支持 1500 點數據映射，滿足上料坐標（4 字節浮點數）、測試電壓（2 字節整數）等多類型數據同步傳輸。

·工業適配：具備 IP30 防護等級，支持 12-48VDC 寬壓供電（適配產線 24VDC 電源），采用光電隔離與浪涌保護設計，抗電磁干擾性能符合 EN 61000-6-2 標準，適應高壓測試環境。

·物聯擴展：支持本地數據緩存（容量 1GB）與邊緣計算，可通過 MQTT 協議對接工業物聯網平臺，實時上傳設備運行狀態，觸發異常告警（如通訊中斷、數據超閾值）。

五、解決方案與實施過程

（一）方案設計

采用塔訊 TX 131-RE-RS/TCP智能網關構建 “雙主站 - 單網關” 通訊架構：網關 Modbus RTU 側作為西門子 200 PLC 的從站，實時采集上料定位數據（VW100-VW106）、上料完成信號（I0.0）；Modbus TCP 側作為 S7-1200 PLC 的從站，將采集到的上料數據傳輸至 S7-1200 PLC，同時接收其反饋的測試工位狀態（Q0.0）、測試結果（VW200），實現雙向數據實時交互，無需人工干預。

（二）實施步驟

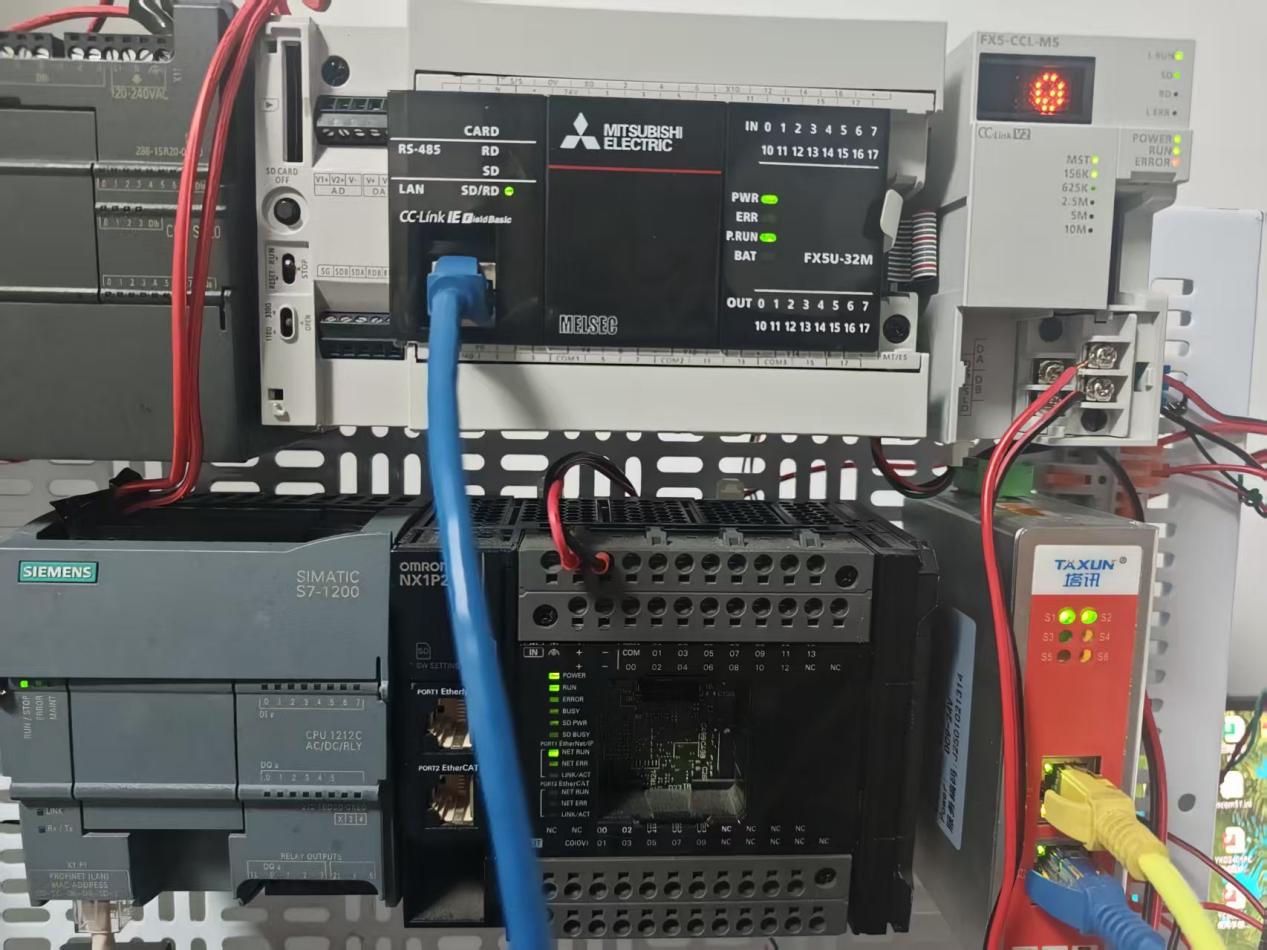

1.硬件部署：網關通過屏蔽 RS485 電纜（長度 15 米）接入西門子 200 PLC 的 RS485 端口，設置波特率 9600bps、偶校驗、8 數據位、1 停止位；通過超五類屏蔽網線連接 S7-1200 PLC 的以太網端口，配置 IP 地址（192.168.1.100）與 S7-1200 PLC（192.168.1.10）同網段，網關安裝于產線控制柜內，做好接地處理。

2.參數配置：使用塔訊配置軟件建立數據映射表 —— 將西門子 200 PLC 的上料定位數據（VW100-VW106）映射至網關寄存器 40001-40003，上料完成信號（I0.0）映射至 10001；將 S7-1200 PLC 的測試工位狀態（Q0.0）映射至網關寄存器 30001，測試結果（VW200）映射至 30002，設置數據更新周期 100ms，啟用 “數據校驗” 與 “斷網重連” 功能。

3.聯調測試：在工業物聯網平臺實時監控數據傳輸狀態，模擬產線滿負荷運行（45 秒 / 臺），連續測試 72 小時，記錄數據延遲（平均 18μs）與丟包率（0.05%）；模擬通訊中斷（拔插網線），測試網關自恢復時間（≤80ms），確保滿足產線連續運行需求。

六、應用效果與前后對比

（一）實施后效果

1.產線效率大幅提升：數據傳輸延遲降至 20μs 內，產線節拍從 65 秒 / 臺縮短至 42 秒 / 臺，日產能從 320 臺提升至 480 臺，效率提升 50%；因信息不同步導致的停滯次數降至 0，每月減少返工損失超 15 萬元。

2.數據追溯全面落地：通過網關將上料精度、測試電壓等數據自動上傳至工業物聯網平臺，質量問題排查時間從 2 小時縮短至 3 分鐘，符合 TüV 認證要求，客戶訂單滿意度提升 35%。

3.通訊穩定性增強：網關抗電磁干擾能力適配產線環境，連續運行 3 個月丟包率≤0.1%，無通訊中斷，模塊返工率從 8% 降至 1.2%。

4.設備負載回歸安全值：西門子 200 PLC CPU 負載降至 45%，S7-1200 PLC CPU 負載降至 40%，均低于安全閾值，上料機械臂定位偏差≤0.08mm，消除模塊碰撞風險。

（二）效果對比表

七、行業價值與后續擴展

本案例聚焦新能源光伏行業，該行業 2025 年全球市場規模預計超 3000 億美元，設備協同需求旺盛。此方案可復制至光伏組件串焊、儲能電池 PACK 等產線，后續可擴展接入 MES 系統，實現生產數據與訂單管理聯動。
