在智能底盤開發中，您是否也曾困擾于：

實車測試數據的重復性與一致性難以保證？多傳感器數據不同步，導致因果分析困難，拖慢研發進度？測試系統本身是否會干擾車輛動態，導致數據「失真」？

這些行業共性痛點，正是虹科Sensoric WVS車輛矢量測試系統著力破解的核心難題。它不僅僅是一套傳感器，更是一個高精度、抗干擾、輕量化的車輛動態感知整體方案，正助力行業頭部供應商將底盤開發推向更高精度與效率。

在汽車智能化浪潮下，乘用車領域的控制架構正從傳統分布式向集中式加速迭代。集中式控制通過統一收發信號、協同多系統執行，不僅能精準落地安全、舒適、體驗類跨系統融合功能，更依托多級備份提升了車輛運動安全性。

而智能底盤作為決定車輛操控性能與駕乘舒適性的核心系統，其矢量控制、舒適加減速等融合功能的優化，直接關系到整車行駛品質 —— 但當前行業缺乏統一、規范的道路測試方法，已成為制約智能底盤技術落地與升級的關鍵瓶頸。

行業測試標準化

為什么需要車輛矢量測試？

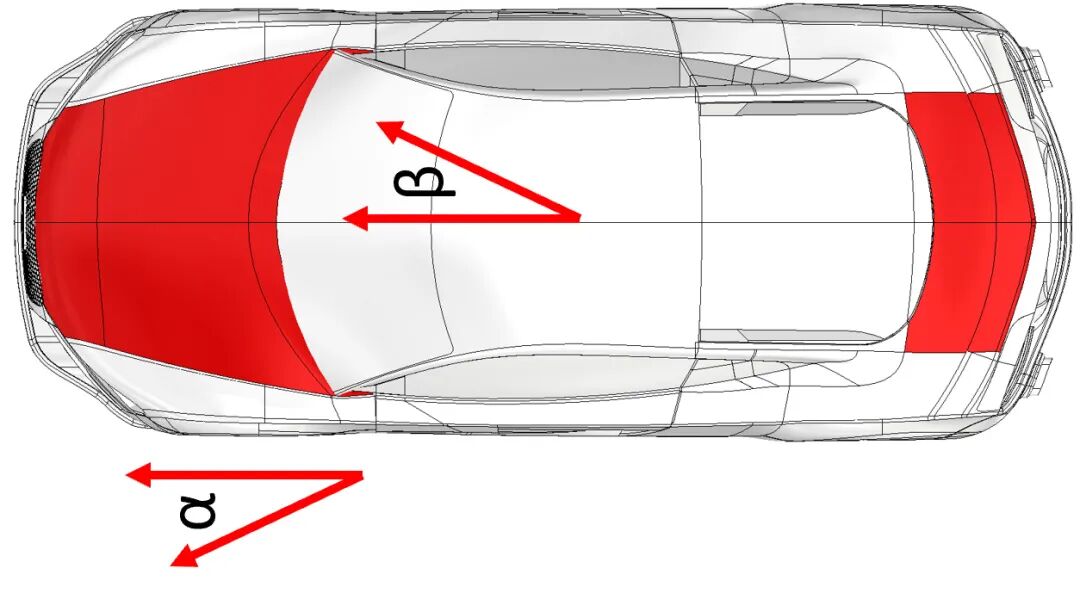

在車輛工程領域，「矢量」是描述車輛運動狀態的核心維度，其涵蓋的關鍵參數包括力（輪胎接地力、空氣動力）、速度、加速度（線加速度與角加速度）及力矩（橫擺力矩）等。

與之相對的「標量」（如車速、發動機轉速），僅能反映單一數值信息 —— 例如僅知道「車開了 60km/h」，卻無法判斷「車輛此刻姿態是否穩定？輪胎是否處于最佳受力狀態？」。

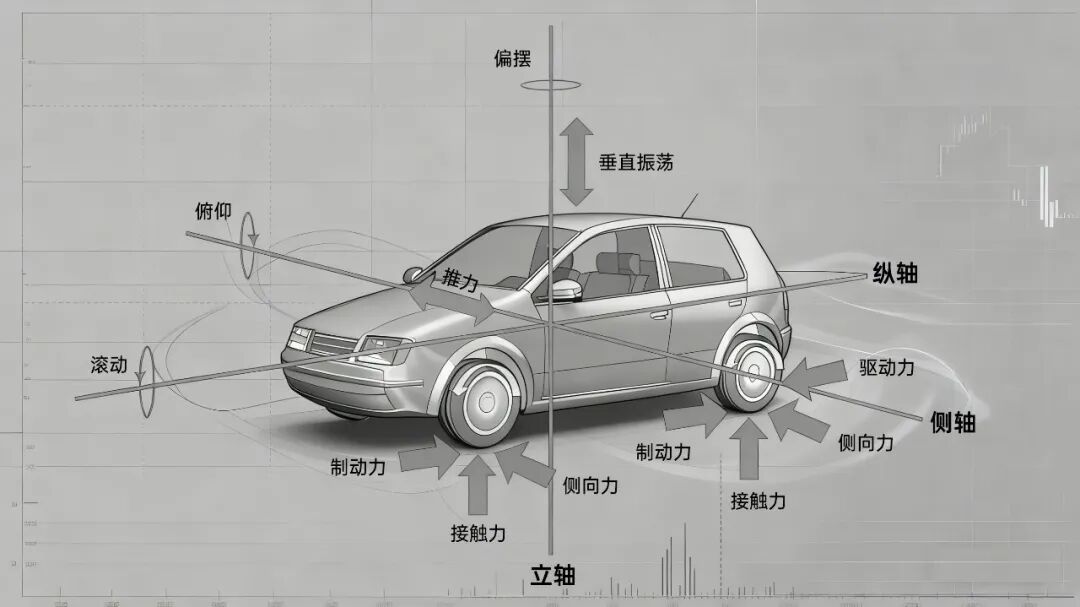

車輛的實時姿態，由質心三維運動（對應縱向前后、側向左右、垂向上下）與繞質心三維旋轉（橫擺、側傾、俯仰）共同決定，這6個自由度的運動狀態，直接關系到底盤操控性能與行車安全性。而車輛矢量測試的核心價值，就在于精準捕捉這6個自由度的動態數據：它不僅能清晰呈現「車輛在如何運動」，更能預判「運動趨勢是否符合設計目標」，其本質是同步捕捉車輛質心的三維平動與繞質心的三維轉動，完整解析六個自由度的運動特征，為底盤開發、性能驗證提供準確可靠的動態輸入，是底盤研發環節的核心前提與基礎。

然而，實現高精度矢量測試仍面臨多重現實阻礙：測試環境不可控（如路面特性隨溫/濕度、磨損動態變化）、公共道路交通干擾頻發，更關鍵的是，多傳感器系統（如車輪力傳感器、IMU、GPS等）的微秒級同步一直是行業亟待突破的技術難點。這些因素相互疊加，共同制約了底盤開發從「經驗試錯」 向「數據驅動」的轉型進程。

痛點破解

虹科WVS車輛矢量測試系統

為針對性解決車輛矢量測試的行業困境，虹科Sensoric推出WVS車輛矢量測試系統。憑借高精度、抗干擾、輕量化的核心優勢，該系統已獲市場認可，更被頭部汽車零部件供應商納入測試場景，成為保障底盤研發精度的關鍵工具。

系統定位

作為一套專為車輛懸架動態測試打造的高精度解決方案，虹科WVS車輛矢量測試系統通過多傳感器協同工作，實時精準捕捉車輪的空間位移、轉向角、動態外傾角等關鍵參數。

該系統能靈活適配乘用車與商用車的測試場景，主要用于懸架性能驗證、轉向標定及輪胎力學研究，是車輛動態測試領域的理想工具。

核心配置

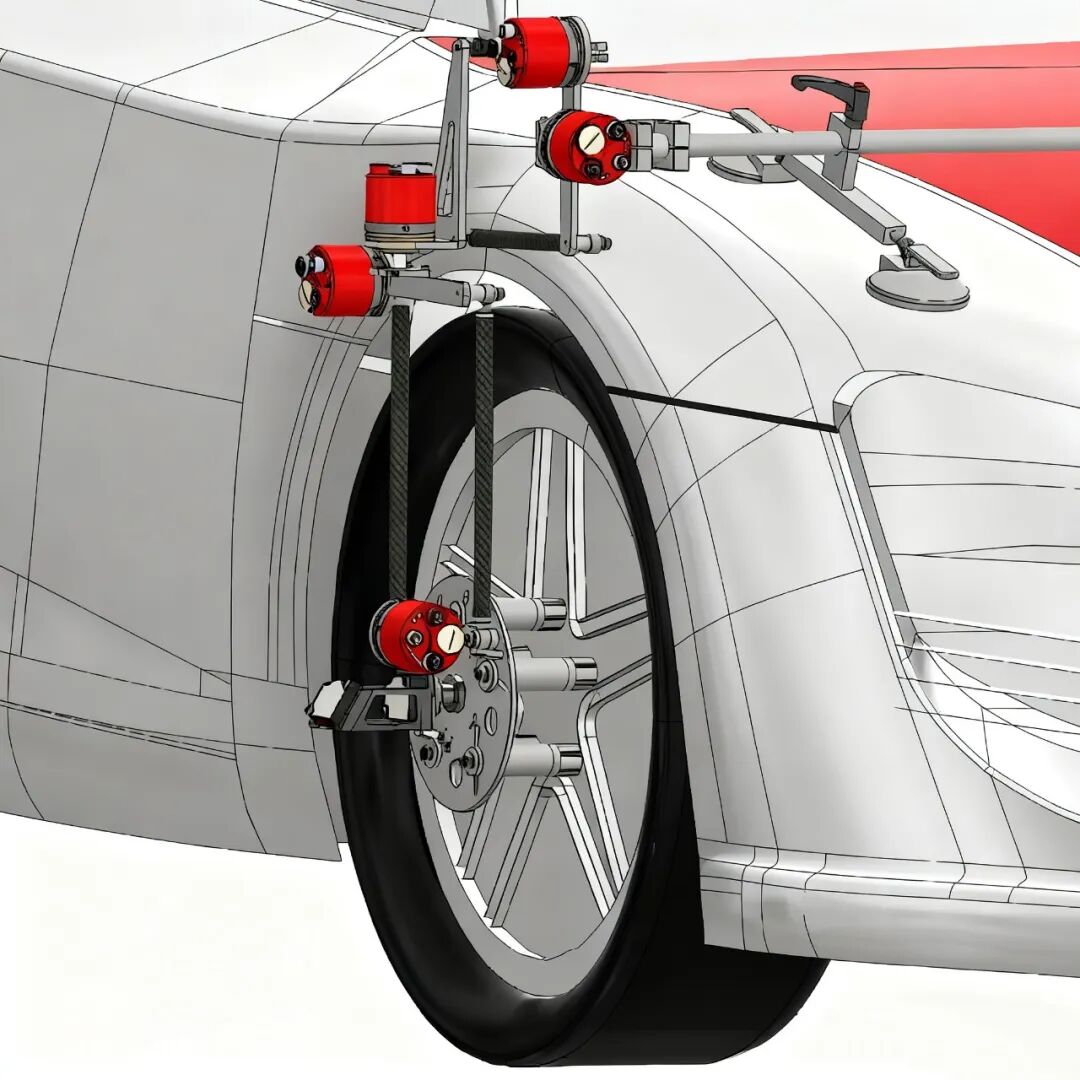

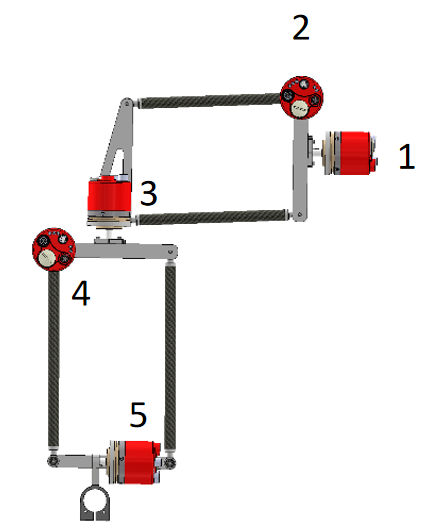

虹科WVS車輛矢量測試系統通過5個傳感器的合理布局與協同，實現車輪6個自由度運動的無遺漏測量。

每個傳感器功能分工明確，且形成高效聯動：

該系統的首要目標是精確、同步且可靠地解算車輪在三維空間中的全部六個自由度運動。車輪作為一個剛性體，其運動可分解為三個平移自由度和三個旋轉自由度。為了無遺漏地測量這些自由度，并實現關鍵定位參數（如外傾角、轉向角）的實時輸出，系統必須部署足夠數量且布局合理的傳感器。

五個傳感器被劃分為一個主定位傳感器和四個位移傳感器，構成了一個功能清晰且高效的測量網絡，它們協同工作，精確解算車輪在X（縱向）、Y（側向）、Z（垂向）上的平移，以及關鍵的轉向角變化。

轉向角的測量是懸架K&C特性（懸架運動學Kinematics與柔順性Compliance）的核心。系統通過傳感器1和3的協同工作，采用差分測量原理來計算轉向角。這種方法的優勢在于，它可以有效消除或補償車輪在上下跳動（Z向位移）時對轉向角測量產生的耦合干擾，從而獲得更為純凈和準確的轉向角數據。

為何選擇虹科方案？

從數據可信到開發高效

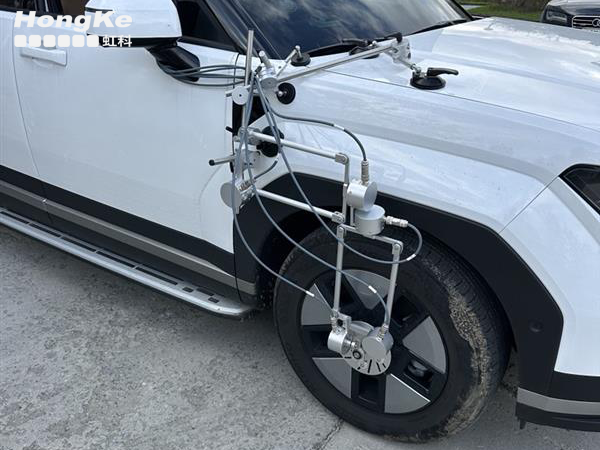

虹科WVS系統現場測試

左右滑動查看更多

虹科WVS車輛矢量測試系統通過創新設計，解決了傳統測試方法的短板，具體體現在四個維度：

高精度與高可靠

基準不偏，數據才準

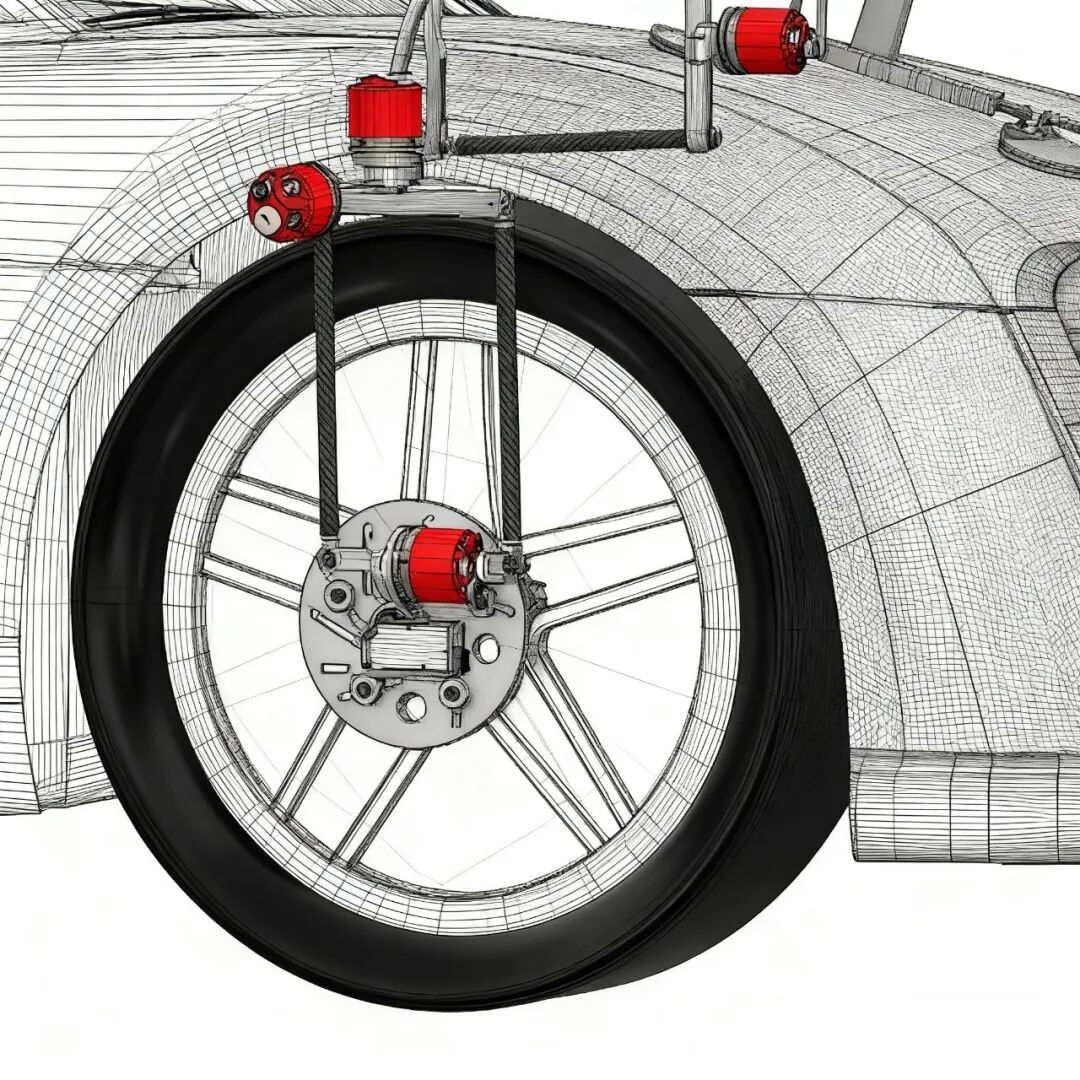

采用獨特的平行四連桿機械結構，無論車輛處于緊急制動、高速過彎還是劇烈顛簸工況，安裝于輪轂的傳感器總成始終與車輪平面保持絕對水平對準。這一設計消除了車身姿態變化導致的測量基準傾斜問題，確保數據能純粹反映車輪自身運動狀態，為后續分析提供可靠依據。

輕量化與低干擾

不卡不慢，方能測準

系統采用緊湊型設計與輕量化材料，最大限度降低附加在非簧載質量（輪轂端）的重量。這意味著虹科WVS車輛矢量測試系統對懸架自身動態特性的影響微乎其微，測量數據能真實還原車輛原始性能狀態，大幅提升數據可信度。

一體化同步

數據流暢，運行高效

5個傳感器被整合為協同工作的整體，共享統一時基與坐標系—— 輸出空間位移、轉向角、外傾角等多維數據時，能實現嚴格同步。這解決了傳統分散式傳感器組網的「數據融合難」問題，工程師可直接進行因果關系分析，研發效率顯著提升。

快速適配

無需改造，開箱即用

支持多樣化安裝方案，可快速適配從乘用車到商用車的不同測試車型，大幅縮短測試準備時間；系統操作流程簡潔，無需復雜調試即可啟動測試，加快整體研發節奏。

拓展性能

從局部測量到全局洞察

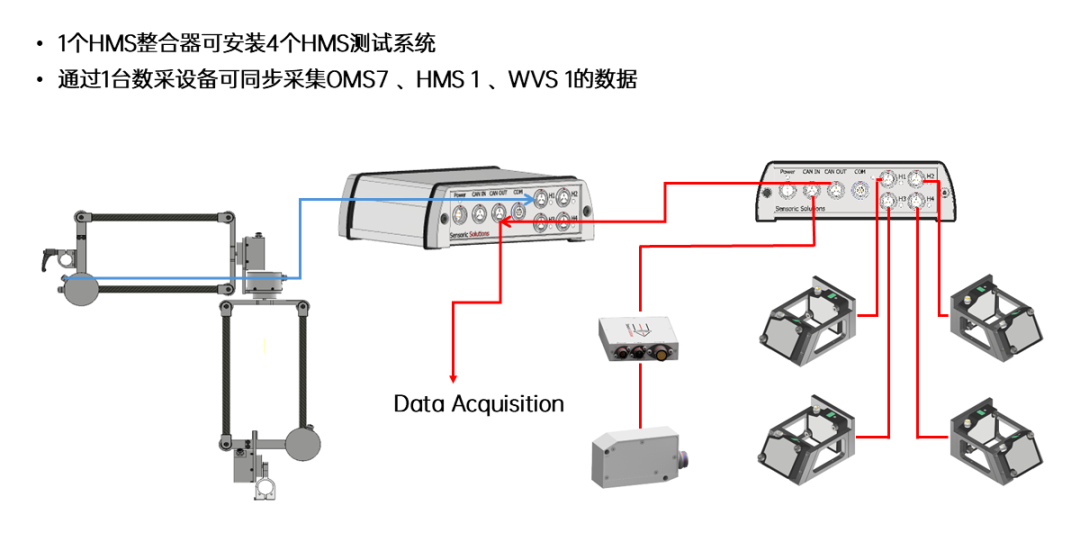

虹科WVS車輛矢量測試系統并非孤立工具，通過整合器（Integrator）的數據收集與傳輸功能，可無縫接入虹科OMS 7、OMS Race或HMS1傳感器，兼容虹科OMS與HMS系統 —— 這一拓展能力，為工程師提供了「全局視野 + 局部特寫」的雙重分析維度。

通過同時獲取這兩個參數，研發人員可從車身的宏觀響應，追溯到單個輪胎的微觀動態—— 精準分辨每個部件對整車性能的貢獻，為底盤優化提供量化依據，推動底盤開發從「經驗試錯模式」向「精準數據診療模式」升級。

虹科OMS光學傳感器系統

虹科OMS 7 Race傳感器

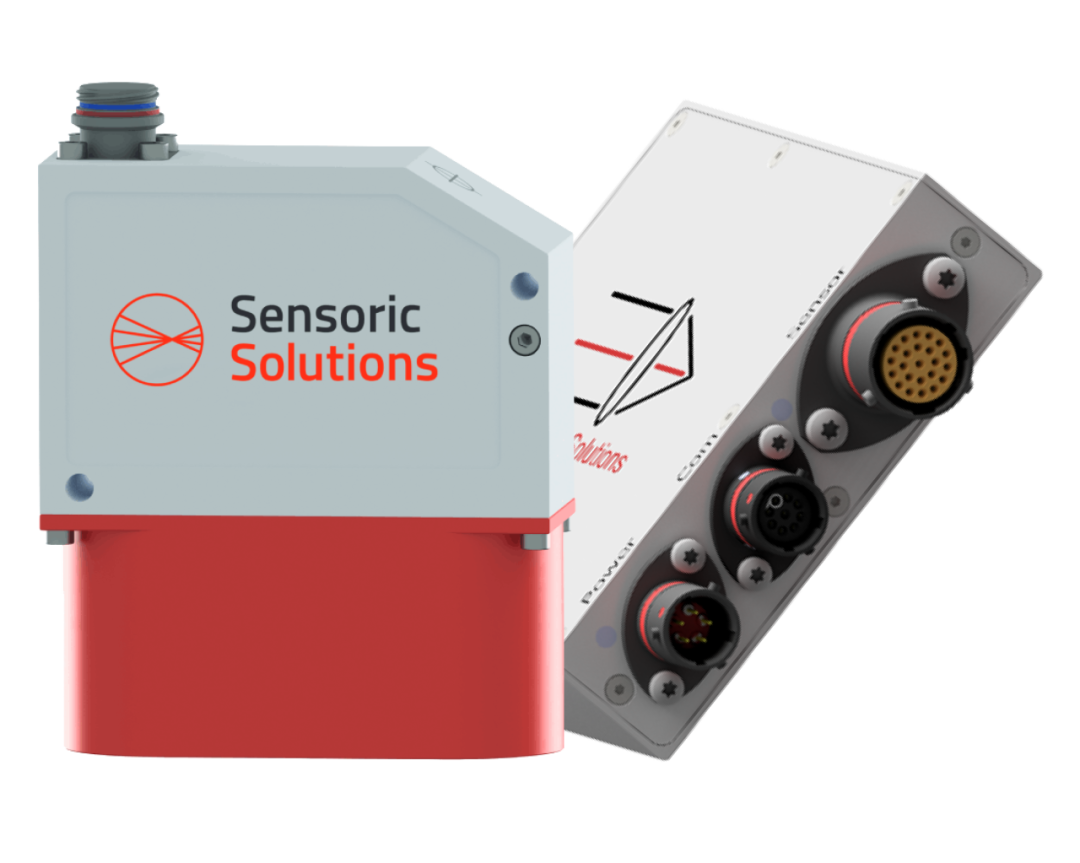

虹科OMS 7 Race融合了虹科OMS 7成熟的傳感器技術與虹科OMS Race強大的電子控制單元（ECU），是集成慣性測量技術的光學傳感器。

兼具高精度、緊湊輕便、工作范圍廣，基于成熟位置濾波原理，搭配IMU與新型信號處理，較同類產品精度更高、噪聲更低，適配賽車運動及需緊湊ECU等應用場景。

虹科分享 | 打破汽車動態測量困局， 虹科OMS光學傳感器重塑汽車測試精度標桿

虹科HMS高度/角度測量系統

虹科HMS1激光傳感器

虹科HMS系統可擴展光學車輛動力學測量能力，核心優勢是提供以路面為基準的精準數據 —— 能測離地高度、車輪外傾角、車輛俯仰/側傾角，比僅以地平線為基準的IMU系統更真實可靠。

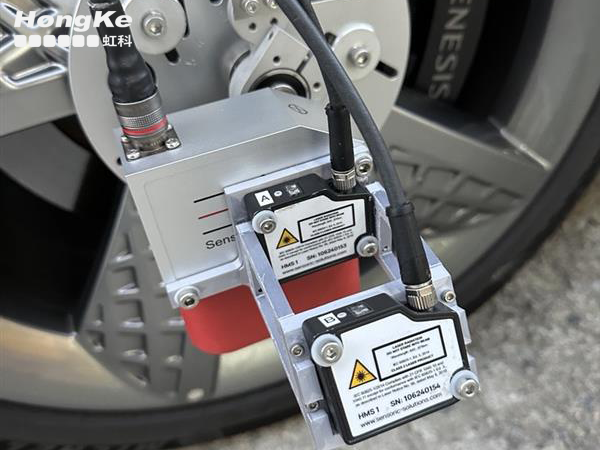

系統搭載虹科HMS 1激光傳感器（激光三角測量原理，>1000Hz測量頻率、<0.1mm重復性，IP67防護），以集成箱為樞紐，可接4個 虹科HMS系列傳感器，兼容虹科OMS系列傳感器；信號經同步處理后通過CAN（FD）輸出，支持以太網網頁配置與實時監控，無需額外軟件。

其適配場景廣泛，涵蓋車輛動力學與底盤開發、賽車分析、ADAS驗證、輪胎測試等，為高要求車輛動力學測試提供一體化、易集成的方案。
