做自動化久了，真是該遇的坑一個也跑不了!前陣子剛遇上西門子系列變頻器預充電的情況(見西門子變頻器預充電過程全紀錄)，今天ABB ACS880的也遇上了，兩臺存了快四年的ABB ACS880 75KW單機型裝置要調試了，可存放時間太久，不能直接用了。大周末400也不上班，硬件手冊只翻到讓找一份英文說明，沒辦法飯得吃，活兒還得干，硬著頭皮搖人兒吧～

下面就我找到的相關資料，做個歸納總結，以期未來某個時間點，你也踩上的時候，不要手足無措，話不多敘，直接上干貨。

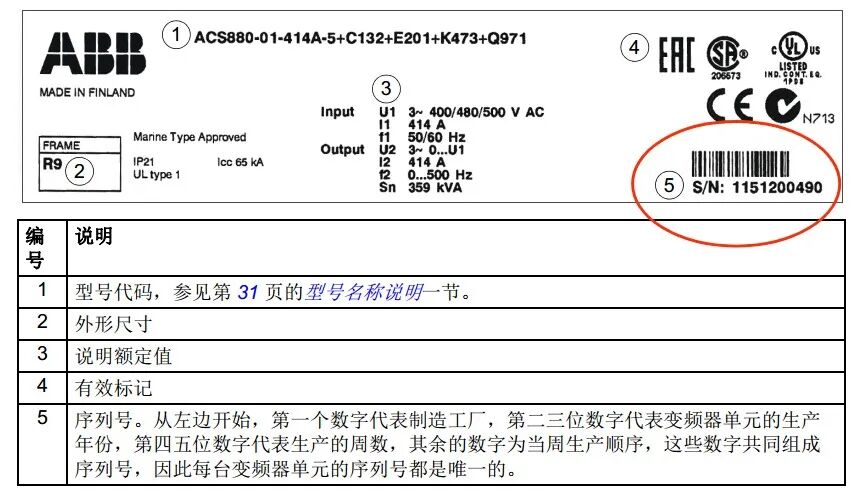

和西門子變頻器一樣，ABB變頻器也有一個未通電年限的起始要求，如果是新設備，查看型號標簽即可知道是否已達到預充電要求年限，查看方法如下圖所示:

如果是已經生產或通過電的設備，那就要根據生產手冊或者出廠試車標簽確定最后通電時間。不管是新舊設備，這個未通電持續時間(非運行時間)很關鍵，它決定了接下來是用什么方式進行預充電。

未通電持續時間(非運行時間)超過1年，就要考慮進行運行前預充電操作，以對變頻器直流母線電容進行喚醒激活。這種情況確認ACS880變頻器已與所有交流和直流輸入/輸出均已斷開；直接將ACS880變頻器通電30分鐘(0.5小時)；整個預充電過程中禁止啟動ACS880變頻器運行。

針對未通電持續時間(非運行時間)超過2年及以上的情況，需要借助外接電路來實現預充電操作，方法有3種，可以根據現場設備條件和成本斟酌選用。

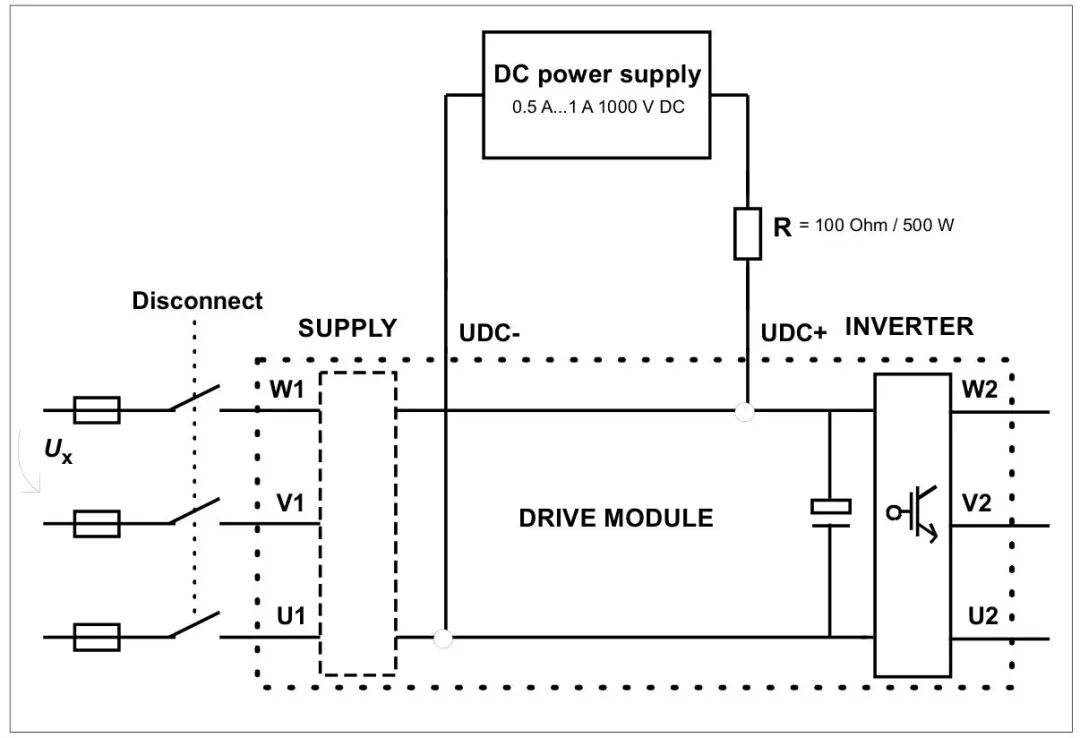

第一種，使用外部直流電源進行預充電:

預充電期間，直流電源最大輸出不得超過500mA。對于可調壓電源，需逐漸升高直流電壓到最終直流電壓達到1.35～1.45×Ux(Ux=變頻器額定交流進線電壓)。

ABB可以提供預充電用的直流電源裝置:

FINERO FST-DCP 1500-05和FUG HCK 400-2000。

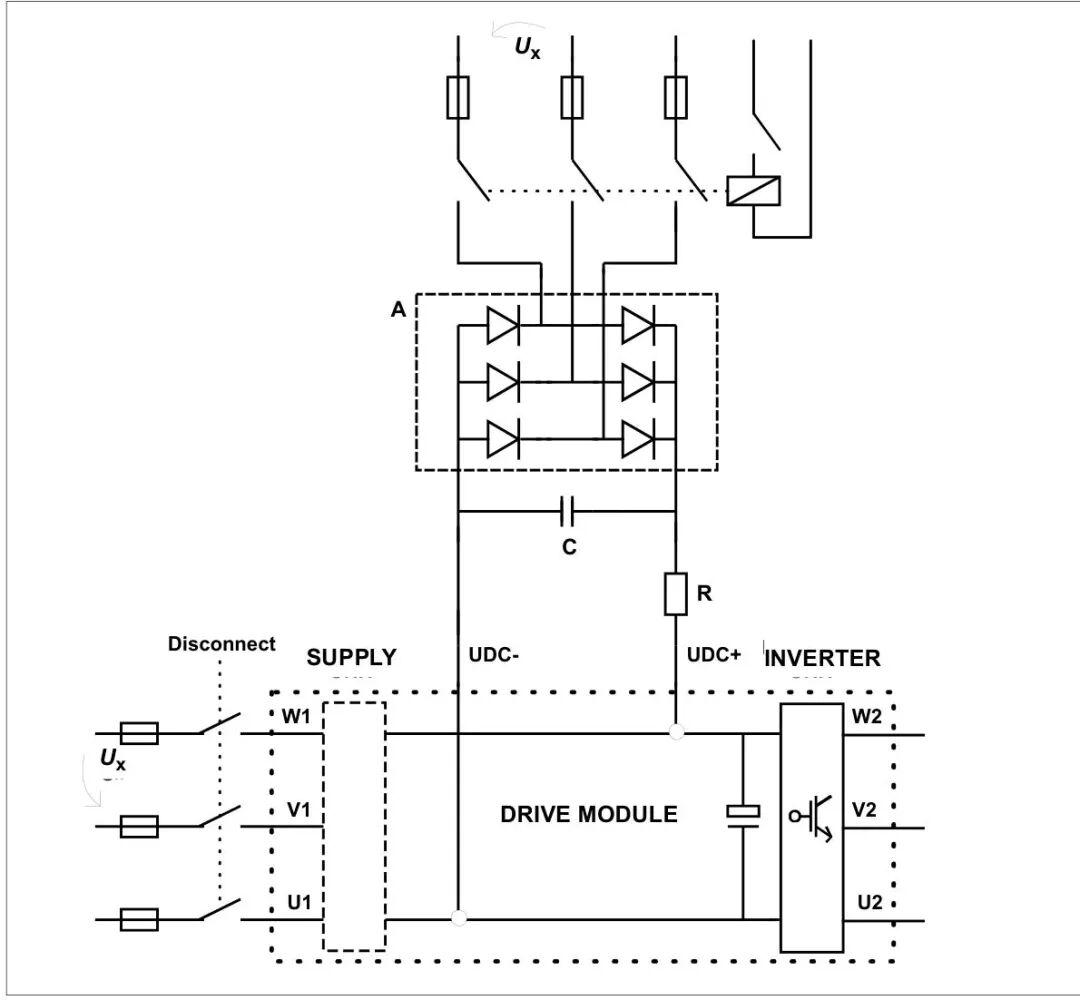

第二種，使用外部二極管整流橋進行預充電:

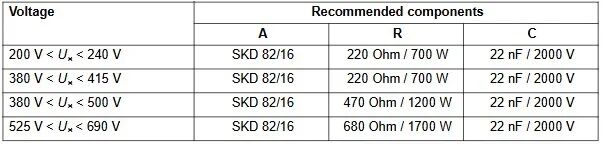

根據變頻器輸入電源電壓不同，所需配件型號如下表所示:

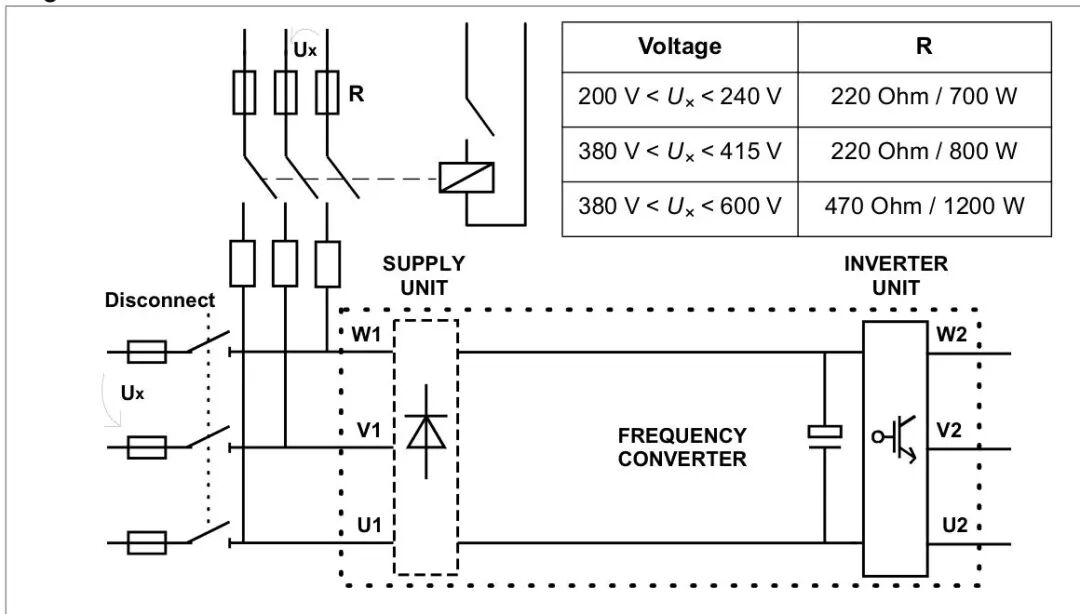

第三種，使用外部電阻進行預充電:

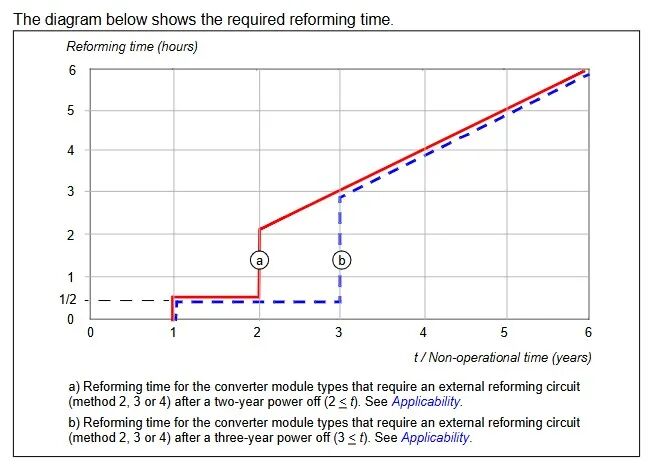

以上三種方法針對未通電持續時間(非運行時間)超過2年及以上的情況，需確認ACS880變頻器已與所有交流和直流輸入/輸出均已斷開，根據預充電時間曲線，未通電持續時間(非運行時間)超過2年預充電2小時；未通電持續時間(非運行時間)超過3年預充電3小時；以此類推。整個預充電過程中禁止啟動ACS880變頻器運行。

以上即是我翻譯整理出來的，ABB ACS880變頻器預充電的方法，我個人優先考慮第二種方法，如果再遇上需要預充電的情況，可以參考以上方法進行。
