該ADS7142自主監控信號，同時優化系統功耗、可靠性和性能。它使用具有可編程高閾值和低閾值、遲滯和事件計數器的數字窗口比較器實現每個通道的事件觸發中斷。該器件包括一個雙通道模擬多路復用器，位于逐次逼近寄存器模數轉換器 （SAR ADC） 前面，后面是一個內部數據緩沖器，用于轉換和捕獲來自傳感器的數據。

該ADS7142采用10引腳QFN封裝，功耗僅為900 nW。小巧的外形尺寸和低功耗使該器件適用于空間受限和/或電池供電的應用。
*附件：ads7142.pdf

特性

• 獨立的納米功率傳感器監視器，適用于
  成本敏感型設計
• 小封裝尺寸：1.5 mm x 2 mm
• 高效的主機睡眠和喚醒
  • 900 nW 的自主監控
  • 用于事件觸發主機喚醒的窗口比較器
  • 主機睡眠期間的數據緩沖
• 獨立的傳感器配置和校準
  • 雙通道、偽差分或接地檢測輸入配置
  • 用于校準的可編程閾值
  • 內部校準可改善偏移和漂移
• 誤觸發預防
  • 每個通道的可編程閾值
  • 可編程遲滯，實現抗噪性
  • 瞬態抑制事件計數器
• 深度數據分析
  • 用于故障診斷的數據緩沖區
  • 高精度模式，實現 16 位精度
  • 用于快速數據捕獲的一次性模式
• 我^2^C?接口
  • 兼容 1.65 V 至 3.6 V
  • 8 個可配置地址
  • 高達 3.4 MHz（高速）
• 工作范圍廣
  • 模擬電源：1.65 V 至 3.6 V
  • 溫度范圍：–40°C 至 125°C

參數

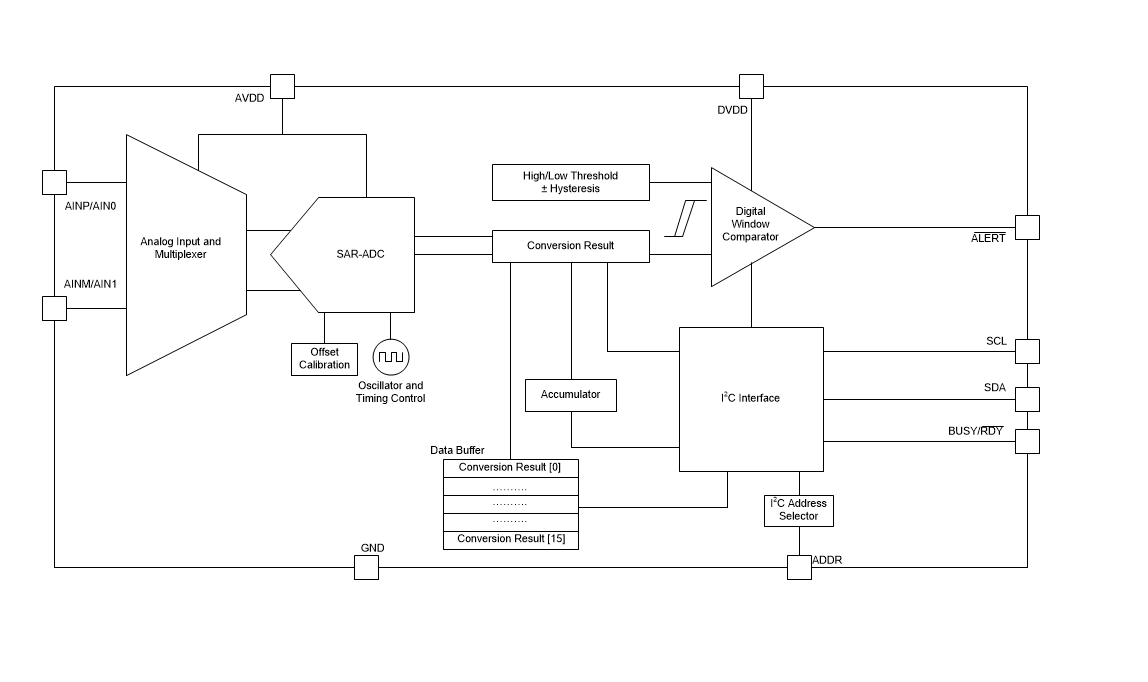

方框圖

ADS7142 是一款納功耗雙通道可編程傳感器監控器，集成 SAR ADC、數字窗口比較器、數據緩沖器和累加器，支持多輸入配置與多種工作模式，專為低功耗、空間受限的物聯網傳感器節點及工業監控應用設計。

核心參數與特性

• 性能規格 ：12 位分辨率（高精度模式可達 16 位），無失碼，微分非線性（DNL）±0.3 LSB，積分非線性（INL）±0.5 LSB；信號噪聲失真比（SINAD）典型值 71.2 dB，總諧波失真（THD）-87 dB。
• 供電與功耗 ：模擬與數字供電均為 1.65V-3.6V，自主模式下功耗低至 900 nW，靜態電流僅 nA 級，支持系統深度節能。
• 輸入與配置 ：支持雙通道單端、單通道偽差分、單通道帶遠程地感測三種輸入模式；模擬輸入范圍 0V 至 AVDD（單端）、±AVDD/2（偽差分）。
• 接口與地址 ：I2C 兼容接口，支持標準 / 快速 / 高速模式（最高 3.4 MHz），通過 ADDR 引腳可配置 8 種不同地址，適配多器件級聯。
• 封裝與環境 ：10 引腳 1.5mm×2.0mm X2QFN 超小封裝，工作溫度范圍 -40°C 至 +125°C，ESD 防護等級 HBM ±2000V、CDM ±1000V。

關鍵功能說明

• 工作模式 ：支持手動模式（主機控制采樣，最高 140 kSPS）、自主模式（閾值監控 / 突發數據采集）、高精度模式（16 次采樣累加，16 位精度）。
• 閾值監控與防誤觸發 ：數字窗口比較器支持獨立可編程高 / 低閾值與滯回，內置事件計數器，可過濾瞬態干擾，避免誤觸發。
• 數據存儲與處理 ：16 字深數據緩沖器（自主模式存儲轉換結果），16 位累加器（高精度模式提升分辨率），支持預報警 / 后報警數據捕獲，便于故障診斷。
• 校準與參考 ：內置偏移校準功能，自動補償溫漂與電源漂移；以 AVDD 為參考電壓，簡化外圍設計。
• 中斷與喚醒 ：ALERT 引腳為漏極開路輸出，可觸發主機喚醒；BUSY/RDY 引腳指示工作狀態，便于時序同步。

典型應用場景

適用于物聯網傳感器節點、氣體 / 煙霧 / 紅外運動探測器、工業設備預防性維護、可穿戴電子、電梯 / 暖通空調監控、故障指示器過零檢測等場景，可匹配 PIR 傳感器、電化學傳感器、溫度傳感器等多種器件。

應用設計要點

• 電源與去耦 ：AVDD 引腳需外接 220nF 低 ESR 陶瓷去耦電容，DVDD 引腳配置 100nF 電容，均靠近引腳放置，減少噪聲耦合。
• 布局建議 ：采用獨立接地平面，分離模擬與數字信號路徑；模擬輸入走線遠離數字電路與噪聲源，避免過孔穿過信號路徑。
• 接口配置 ：I2C 總線的 SDA、SCL 引腳需外接 1kΩ-10kΩ 上拉電阻；ALERT 引腳需配置上拉電阻至 DVDD，確保電平穩定。
• 模式優化 ：根據場景選擇振蕩器（低功耗振蕩器適用于慢變信號，高速振蕩器適用于快速采樣）；通過 nCLK 寄存器調節采樣速率與功耗平衡。
