ADC08DJ3200器件是一款射頻采樣、千兆采樣、模數轉換器 （ADC），可直接對從 DC 到 10 GHz 以上的輸入頻率進行采樣。在雙通道模式下，ADC08DJ3200可以采樣高達 3200 MSPS，在單通道模式下可以采樣高達 6400 MSPS。通道數（雙通道模式）和奈奎斯特帶寬（單通道模式）的可編程權衡允許開發靈活的硬件，以滿足高通道數或?qū)捤矔r信號帶寬應用的需求。8.0 GHz 的全功率輸入帶寬 （–3 dB），在雙通道和單通道模式下的可用頻率都超過 –3 dB 點，允許對 L 波段、S 波段、C 波段和 X 波段進行直接射頻采樣，適用于頻率捷變系統。
*附件：adc08dj3200.pdf

該ADC08DJ3200使用高速JESD204B輸出接口，具有多達 16 個串行通道和子類 1 合規性，可實現確定性延遲和多設備同步。串行輸出通道支持高達 12.8 Gbps，并可配置為權衡比特率和通道數。在 5 GSPS 時，總共只需要 4 個以 12.5 Gbps 運行的通道，或者可以使用 16 個通道將通道速率降低到 3.125 Gbps。創新的同步功能，包括無噪聲孔徑延遲 （T 廣告 ）調整和SYSREF窗口，簡化相控陣?yán)走_(dá)和MIMO通信的系統設計。

特性

• ADC內核：
  • 8 位分辨率
  • 單通道模式下高達 6.4 GSPS
  • 雙通道模式下高達 3.2 GSPS
• 性能規格 （f 在 = 997 兆赫）：
  • ENOB：7.8 位
  • SFDR：
    • 雙通道模式：67 dBFS
    • 單通道模式：62 dBFS
• 帶 V 的緩沖模擬輸入CMI的0 V 的：
  • 模擬輸入帶寬 （–3 dB）：8.0 GHz
  • 可用輸入頻率范圍：>10 GHz
  • 滿量程輸入電壓 （V 司 司長 ，默認）：0.8 V聚丙烯
  • 模擬輸入共模 （V ICM的 ）：0 伏
• 無噪聲孔徑延遲 （T 廣告 ）調整：
  • 精確采樣控制：19-fs 步長
  • 簡化同步和交錯
  • 溫度和電壓不變延遲
• 易于使用的同步功能：
  • 自動 SYSREF 定時校準
  • 樣品標記的時間戳
• JESD204B串行數據接口：
  • 支持子類 0 和 1
  • 最大通道速率：12.8 Gbps
  • 多達 16 個通道可降低通道速率
• 功耗：2.8 W
• 電源：1.1 V、1.9 V

參數

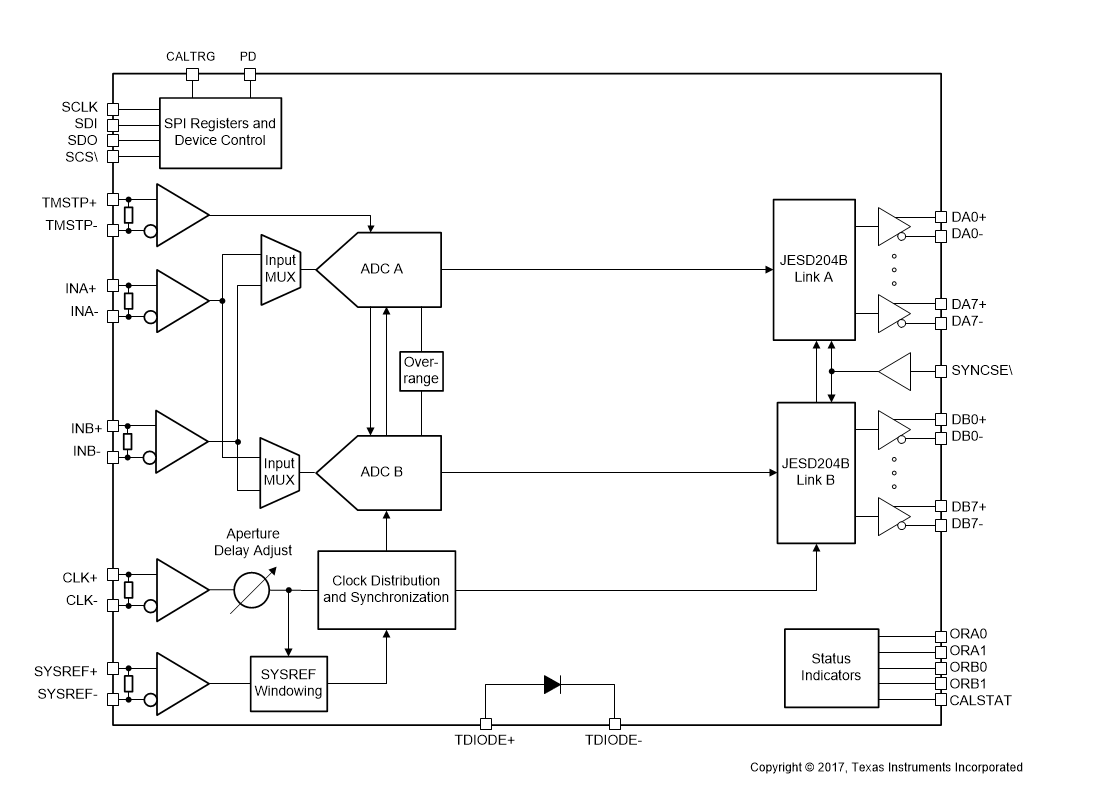

方框圖

ADC08DJ3200 是一款 8 位 RF 采樣模數轉換器（ADC），支持單通道最高 6.4 GSPS、雙通道最高 3.2 GSPS 采樣率，具備 8GHz 全功率輸入帶寬和 JESD204B 高速串行接口，適用于寬帶射頻信號采集場景。

核心參數與特性

• 采樣與分辨率 ：8 位分辨率（無丟失碼），單通道模式 6.4 GSPS、雙通道模式 3.2 GSPS 采樣率，支持標準模式、快速模式及快速模式增強版 I2C 總線速度。
• 信號性能 ：輸入信號 997MHz 時，有效位數（ENOB）達 7.8 位；雙通道模式無雜散動態范圍（SFDR）67 dBFS，單通道模式 62 dBFS；8GHz（-3dB）全功率輸入帶寬，可用頻率超 10GHz。
• 供電與功耗 ：需 1.1V（VA11/VD11）和 1.9V（VA19）雙電源，典型功耗 2.8W，支持低功耗背景校準模式優化功耗。
• 接口與控制 ：JESD204B 串行接口（支持子類 0/1），最高 12.8 Gbps 通道速率，最多 16 路通道；SPI 接口用于配置，支持 timestamp 采樣標記、自動 SYSREF 時序校準。
• 封裝與環境 ：144 引腳 FCBGA 封裝（10.00mm×10.00mm），工作溫度范圍 - 40°C 至 + 85°C，結溫最高 150°C。

關鍵功能說明

• 工作模式 ：支持單通道（雙沿采樣）和雙通道模式切換，可通過 JMODE 寄存器配置通道數、通道速率及數據格式。
• 校準功能 ：提供前景校準（離線）和背景校準（在線），支持偏移、增益及線性度校準，低功耗背景校準（LPBG）可平衡性能與功耗。
• 同步特性 ：無噪聲孔徑延遲調整（19 fs 步長），支持多器件同步；SYSREF 窗口 ing 功能簡化時序匹配，確保確定性延遲。
• 輸入與保護 ：模擬輸入采用 50Ω 單端終端，支持 AC/DC 耦合，內置過壓保護二極管；全量程輸入電壓可通過寄存器調整（默認 0.8Vpp）。
• 測試與診斷 ：支持 PRBS、斜坡、K28.5 等多種測試模式，內置過范圍檢測（雙閾值）和溫度監測二極管，提供報警狀態寄存器。

典型應用場景

適用于衛星通信（SATCOM）、合成孔徑雷達（SAR）、激光雷達（LIDAR）測距、示波器與寬帶數字化儀、微波回傳、射頻采樣軟件無線電（SDR）及光譜分析等場景。

應用設計要點

• 電源設計 ：推薦采用 “開關電源 + LDO” 或低噪聲開關電源架構，需嚴格遵循電源時序（VA19 先于 1.1V 電源使能），電源端需配置去耦電容。
• 布局要求 ：高速信號（CLK/SYSREF/JESD204B）采用 100Ω 差分走線，減少串?dāng)_；模擬與數字地分開布局，通過過孔密集連接接地平面；避免直角走線和阻抗突變。
• 時鐘與同步 ：時鐘源需低抖動（推薦 LMX2594/LMK04832），CLK± 建議 AC 耦合；多器件同步需匹配 SYSREF 走線長度，啟用自動 SYSREF 校準。
• 寄存器配置 ：初始化需按順序配置 JMODE、校準模式、過范圍閾值等參數，通過 SPI 接口寫入，支持流式讀寫提高配置效率。
