該ADS112C04是一款精密的16位模數轉換器（ADC），具有許多集成功能，可在測量小傳感器信號的應用中降低系統成本和元件數量。該器件具有兩個差分或四個單端輸入，通過一個柔性輸入多路復用器（MUX）、一個低噪聲、可編程增益放大器（PGA）、兩個可編程激勵電流源、一個基準電壓源、一個振蕩器和一個精密溫度傳感器。
*附件：ads112c04.pdf

該器件可以以高達每秒 2000 個樣本 （SPS） 的數據速率執行轉換，并具有單周期建立。在 20 SPS 時，數字濾波器可同時提供 50 Hz 和 60 Hz 抑制，適用于嘈雜的工業應用。內部 PGA 提供高達 128 的增益。該 PGA 使該ADS112C04非常適合測量小傳感器信號的應用，例如電阻溫度檢測器 （RTD）、熱電偶、熱敏電阻和電阻橋式傳感器。

該ADS112C04采用 2 線 I^2^支持 I 的 C 兼容接口^2^C 總線速度高達 1 Mbps。兩個地址引腳允許選擇 16 個不同的 I^2^設備的 C 地址。

該ADS112C04采用無引腳16引腳WQFN或16引腳TSSOP封裝，額定溫度范圍為–40°C至+125°C。

特性

• 電流消耗低至 315 μA（典型值）
• 寬電源范圍：2.3 V 至 5.5 V
• 可編程增益：1 至 128
• 可編程數據速率：高達 2 kSPS
• 16位，20 SPS時無噪聲分辨率
• 在20 SPS下同時抑制50 Hz和60 Hz，采用單周期建立數字濾波器
• 兩個差分或四個單端輸入
• 雙匹配可編程電流源：
  10 μA 至 1.5 mA
• 內部2.048V基準電壓源：5 ppm/°C（典型值）漂移
• 內部 2% 精確振蕩器
• 內部溫度傳感器：
  0.5°C（典型值）精度
• 我^2^C 兼容接口
• 支持我^2^C 總線速度模式：標準模式、快速模式、快速模式 Plus
• 16 引腳可配置 I^2^C 地址
• 封裝：3.0 mm × 3.0 mm × 0.75 mm WQFN

參數

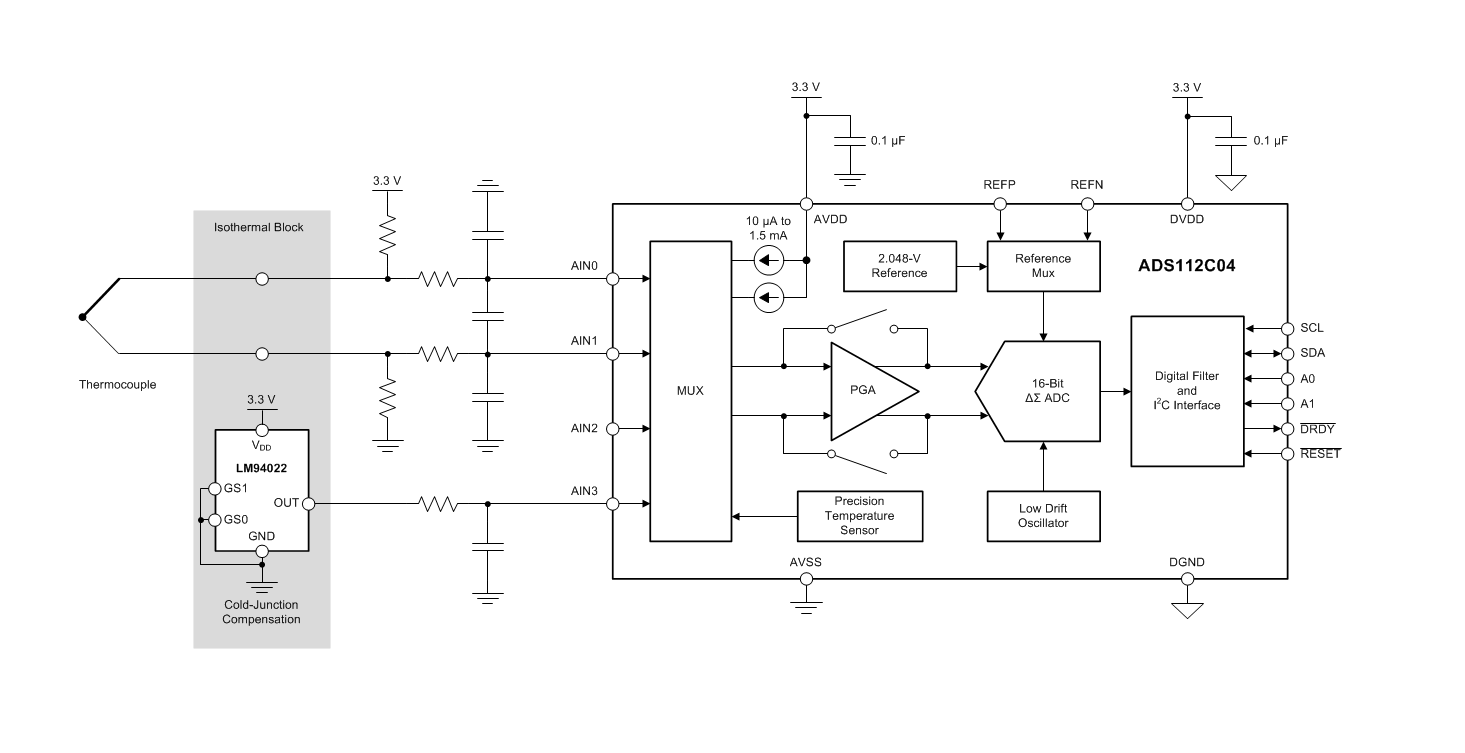

方框圖

ADS112C04 是一款 16 位、4 通道、2-kSPS 的 ΔΣ ADC，具備 I2C 接口和豐富集成功能，適用于小傳感器信號測量場景，可降低系統成本與元件數量。

核心參數與特性

• 性能規格 ：16 位無失碼分辨率（20 SPS 時），可編程增益 1-128，數據速率最高 2000 SPS，20 SPS 下可同時抑制 50Hz 和 60Hz 干擾。
• 供電與功耗 ：供電電壓范圍 2.3V-5.5V，典型功耗低至 315μA，支持掉電模式進一步節能。
• 集成功能 ：內置 2.048V 低漂移參考電壓（典型 5 ppm/°C）、2% 精度振蕩器、0.5°C 精度溫度傳感器，以及兩路可編程電流源（10μA-1.5mA）。
• 輸入與接口 ：支持 2 路差分或 4 路單端輸入，I2C 兼容接口（支持標準模式、快速模式、快速模式增強版），16 個可配置 I2C 地址。
• 封裝形式 ：提供 3.0mm×3.0mm×0.75mm WQFN 和 16 引腳 TSSOP 兩種封裝，工作溫度范圍 - 40°C 至 + 125°C。

關鍵功能說明

• 工作模式 ：支持單次轉換和連續轉換模式，以及正常模式、Turbo 模式（更高數據率）和掉電模式，滿足不同功耗與速度需求。
• 信號處理 ：集成低噪聲可編程增益放大器（PGA）和單周期建立數字濾波器，可有效處理小信號并減少干擾。
• 校準與診斷 ：支持偏移校準，具備傳感器故障檢測功能（10μA 燒毀電流源），可識別開路、短路等異常。
• 數據完整性 ：提供反轉數據輸出和 16 位 CRC 校驗兩種數據完整性校驗方式，保障傳輸可靠性。

典型應用場景

適用于現場變送器（溫度、壓力、應變、流量）、PLC 和 DCS 模擬輸入模塊、溫度控制器、熱量表，以及患者監護系統（體溫、血壓）等場景，可匹配 RTD、熱電偶、熱敏電阻、電阻橋等多種傳感器。

應用設計要點

• 電源與 decoupling ：需為模擬電源（AVDD/AVSS）和數字電源（DVDD/DGND）分別配置至少 0.1μF 去耦電容，且靠近引腳放置。
• 布局建議 ：分離模擬與數字信號路徑，采用接地平面，避免數字噪聲耦合至模擬部分；模擬輸入需配置差分 RC 濾波器抑制混疊和干擾。
• 接口配置 ：I2C 總線需配置上拉電阻，最多可在同一總線連接 16 個設備（通過 A0/A1 引腳配置地址）。
• 寄存器配置 ：通過 4 個 8 位配置寄存器設置輸入多路選擇、增益、數據率、工作模式等參數，支持通過 I2C 命令讀寫配置與轉換數據。
