Flexfilm探針式臺階儀作為表面形貌測量的精密儀器，能夠依據最新的ISO 21920系列標準實現表面微觀特征的精準表征與關鍵參數的定量測量。該設備通過高精度探針掃描技術，可精確測定樣品的表面臺階高度與薄膜厚度，為材料質量控制和生產工藝優化提供可靠的數據支撐。

本文將系統闡述ISO 21920 - 2:2021與舊版ISO 4287:1996在表面輪廓分析標準方面的主要技術演進。這些標準變更不僅反映了表面測量技術的最新發展，更體現了現代制造業對精確計量提出的新要求。

1

標準更新背景

flexfilm

2021年12月，ISO發布了全新的表面結構標準ISO 21920，該標準分為三個部分，取代了多個自1990年代末期沿用至今的舊標準，包括：

ISO 1302:2002（ 解釋了如何在圖紙上指定表面紋理）→ ISO 21920-1

ISO 4287:1997（描述了主要輪廓參數（Ra、Wa 等））→ ISO 21920-2

ISO 4288:1996（解釋了如何應用參數和選擇截止值）→ ISO 21920-3

ISO 3274（描述了測針輪廓儀的基本要求）→ ISO 21920

ISO 12179（解釋了如何校準測針輪廓儀）→ ISO 21920

發布的ISO 25178 標準確立了新的表面紋理通用標準，其最初針對的是面積表面紋理。如今，將同樣的概念應用于輪廓表面紋理并對其進行修訂或替換是合理的。ISO TC213 工作組WG16決定將現有的型材標準統一為一個由三部分組成的現代標準，稱為ISO 21920。

2

新的基準符號

flexfilm

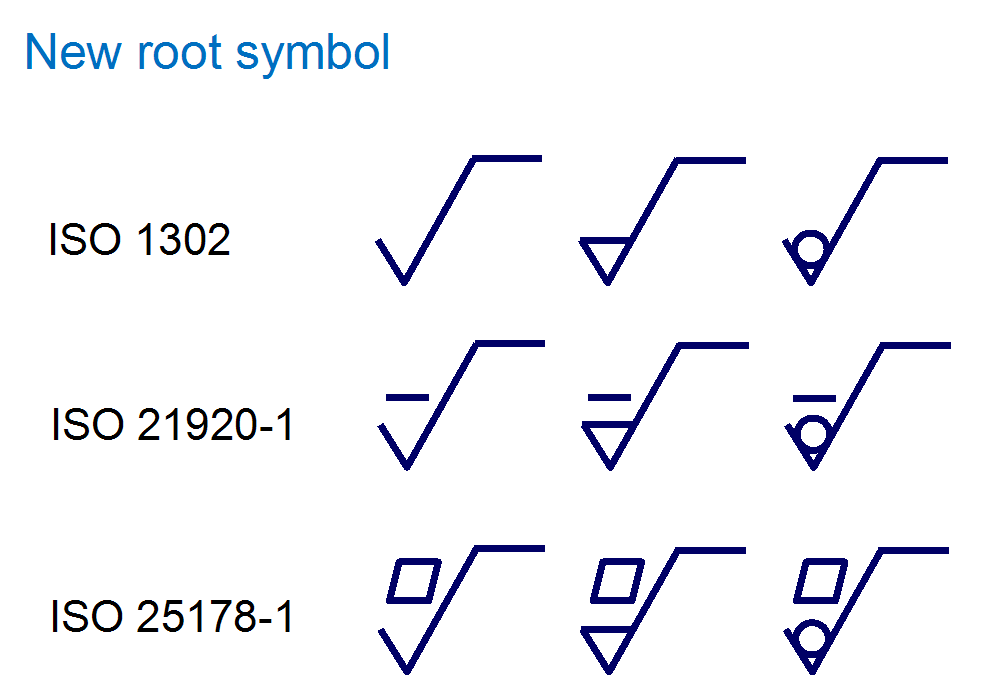

為了區分新舊標準，ISO 21920 引入了一個新的基準符號，在原有三角形符號的左上方增加了一個小線段。這與面測量符號（ISO 25178-1 中定義的傾斜小正方形）類似，旨在明確標識采用新標準的規范。

3

處理流程順序的變化

flexfilm

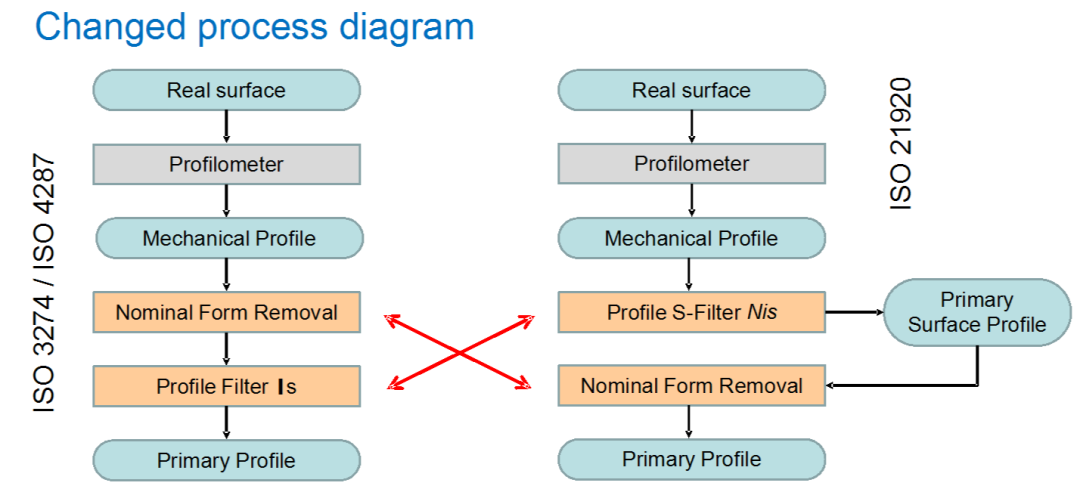

在舊標準 ISO 4287 中，原始輪廓的獲取順序?yàn)椋好x形狀去除 → λs 濾波器。而在 ISO 21920 中，這一順序被倒置為：S-濾波器 → 名義形狀去除，以便與面測量方法保持一致。盡管對大多數輪廓影響不大，但對于含有形狀誤差的輪廓，參數值可能出現顯著差異。

4

參數計算方式的改變

flexfilm

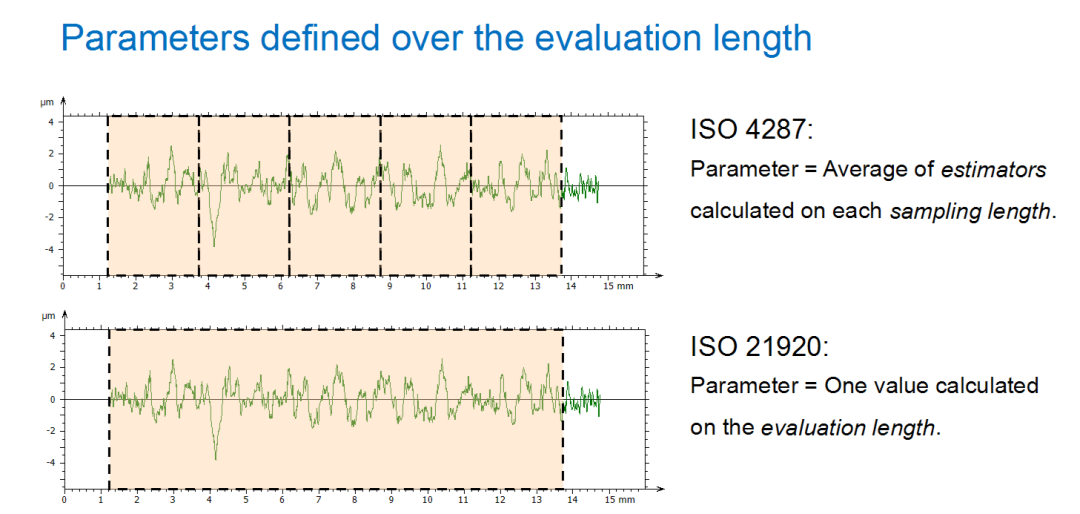

基于評估長度的參數計算

ISO 4287：參數值為各采樣長度上估計值的平均值（默認5段）。

ISO 21920：參數值為在整個評估長度上計算的單一值。

這一變化旨在簡化計算過程，但對某些參數（如 Rsk、Rku）的穩定性可能產生影響。

峰值參數仍基于分段長度

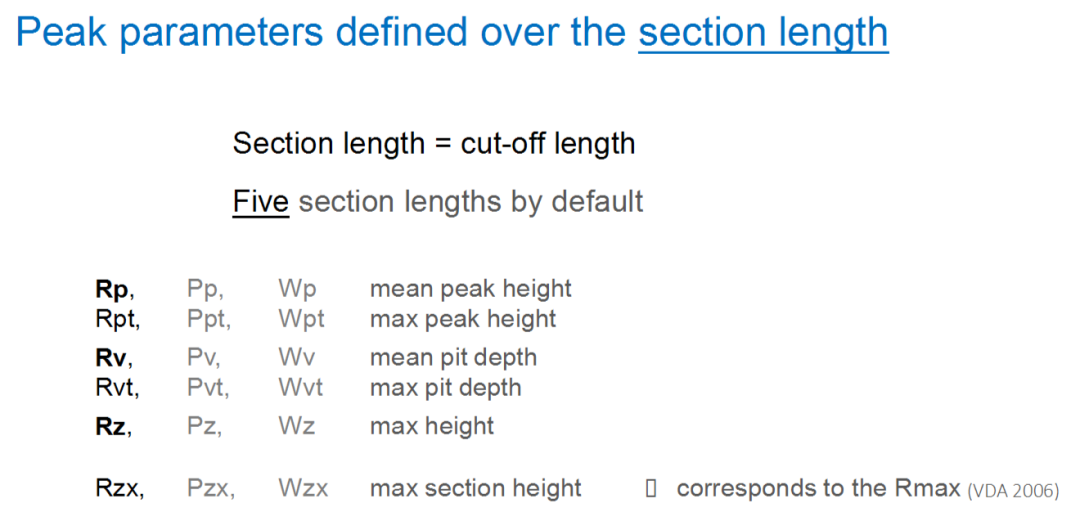

唯一保留平均值計算的是峰值參數，它們在分段長度（相當于舊版中的采樣長度）上計算，包括：Rp, Rpt, Rv, Rvt, Rz, Rzx 等；對應舊標準中的 Rmax（VDA 2006）。

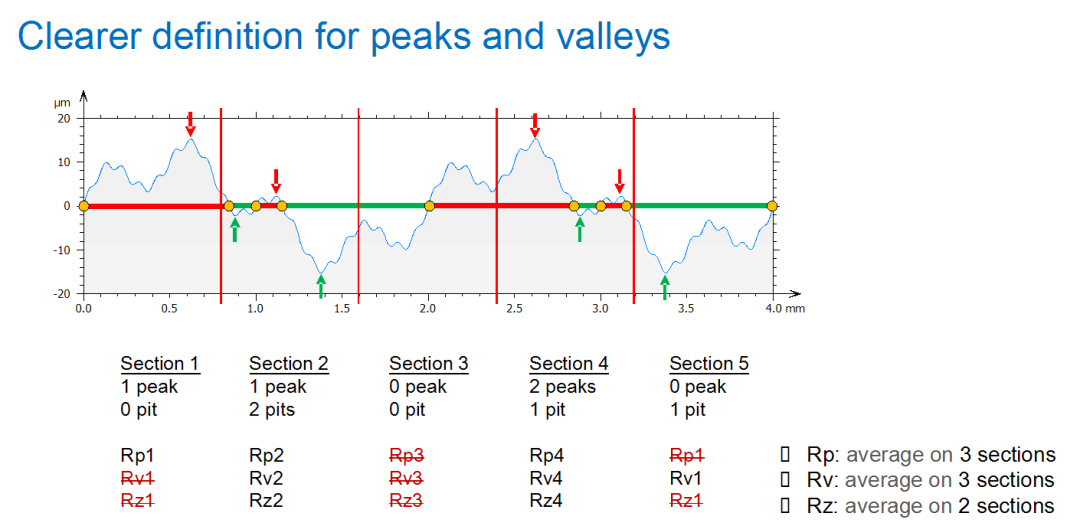

峰谷檢測方法的明確化

新標準對峰谷的識別過程進行了更詳細的定義：

首先在整個評估長度上檢測所有峰和谷；

然后在各分段長度上計算參數；

某些分段可能沒有峰或谷，導致平均時所使用的分段數量不一致。

這一點在波紋輪廓的峰值參數計算中尤為關鍵。

5

輪廓元素檢測方法的改進(Rsm)

flexfilm

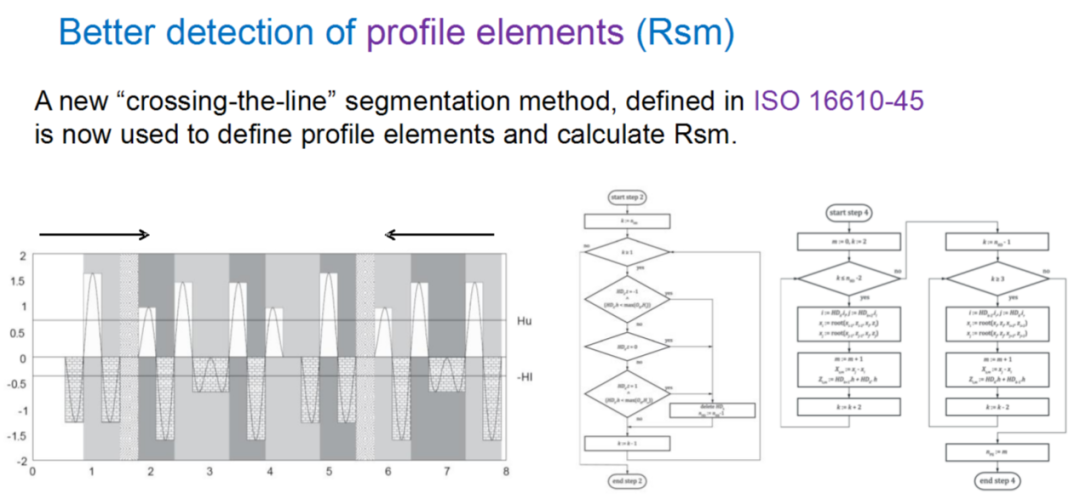

ISO 21920 采用 ISO 16610-45 中定義的“穿線法”進行輪廓元素分割，以計算 Rsm 參數。這種方法能更準確地識別輪廓單元，提升間距參數的可重復性。

6

判定規則的變更

flexfilm

舊標準中默認的“16%規則”（T16%）被替換為“最大值規則”（Tmax）：

Tmax：所有測量值都必須小于公差（新默認規則）；

T16%：仍可用，但需在圖紙中明確說明；

Tmed：基于中位數的判定方法，適用于大批量測量。

這一變化使判定過程更直觀，但也可能導致同一批樣品在不同標準下得出不同的合格結論。

7

基于設置等級的新的默認設置方法

舊標準 ISO 4288 的截止波長選擇流程存在三個問題：

需要多次測量，成本高；

違背了 GPS 的獨立性原則；

對周期性和非周期性輪廓采用不同流程。

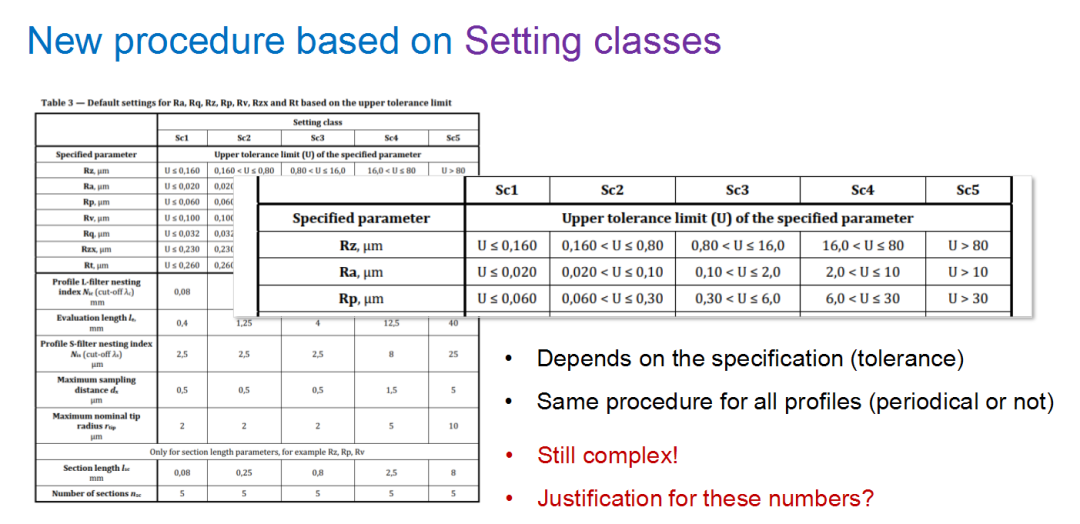

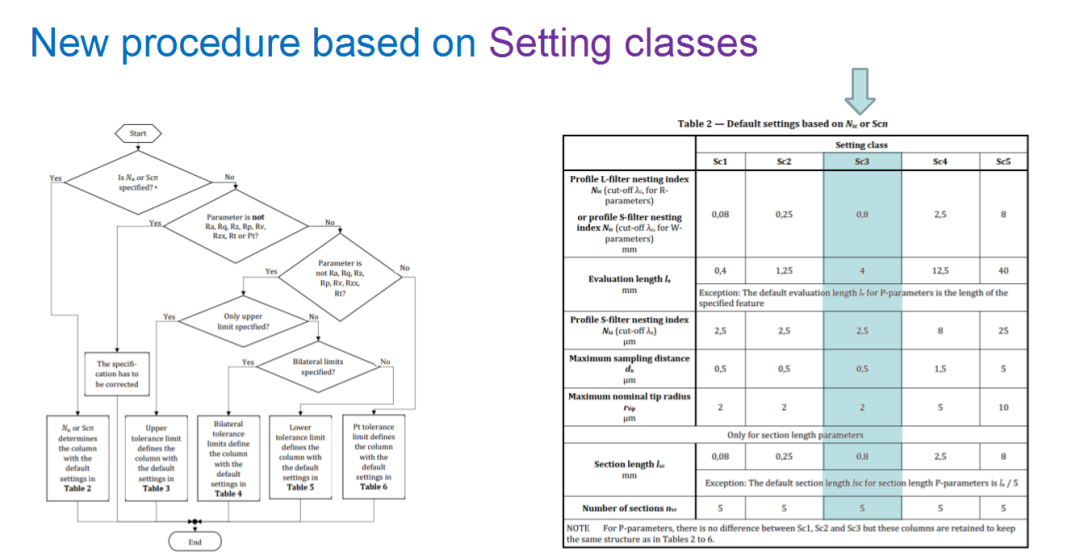

ISO 21920-3 引入了“設置等級”概念，根據圖紙上的公差值直接確定默認的截止波長等設置。該方法僅適用于少數參數，對于其他參數或特殊情況，用戶仍需進行相關性研究以確定合適的截止值。盡管更統一，但其閾值設定仍顯得復雜且缺乏明確依據。

8

參數值的預期差異

flexfilm

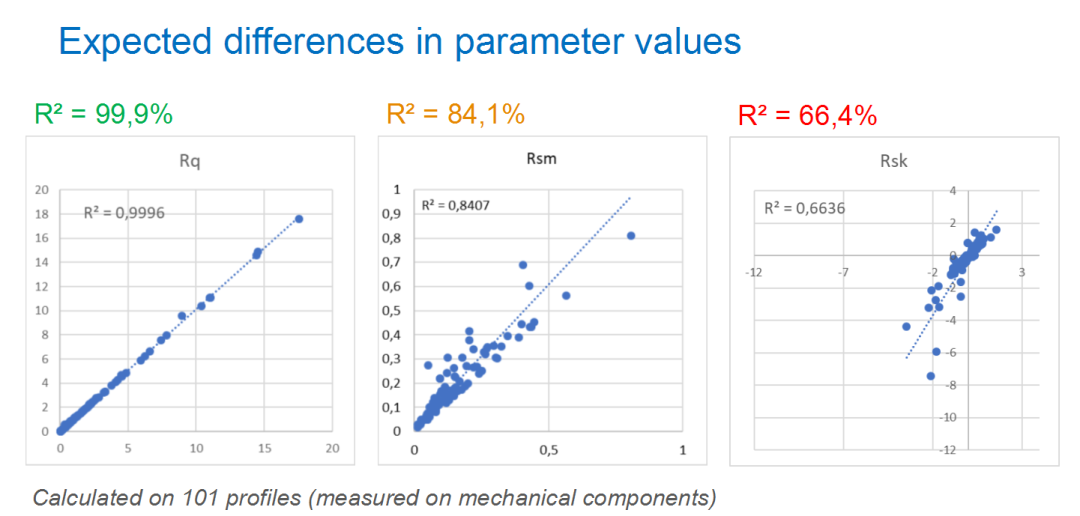

通過對101個機械零件輪廓的實測數據對比發現：

某些參數（如 Rq）在兩個標準間相關性很高（R2 = 99.9%）；

而其他參數（如 Rsm、Rsk）的相關性較低（R2 分別為 84.1% 和 66.4%）。

工業用戶若計劃轉向新標準，需對圖紙公差進行調整研究。

9

總結：ISO 21920 的主要變化

flexfilm

新的基準符號；

F-操作與 S-濾波器順序倒置；

參數基于評估長度計算（不再平均），峰值參數除外；

默認判定規則改為 Tmax；

引入設置等級流程；

采用新的輪廓元素分割算法（Rsm）；

新增體積參數與特征參數（基于分水嶺分割）；

其他少量細節更新。

ISO 21920 系列標準的發布標志著表面結構測量進入了一個更現代、與面測量更統一的階段。盡管存在過渡期的挑戰，但新標準更適應當前制造技術與測量設備的發展。設計、計量、研究與教育領域的相關人員都應盡快熟悉新標準，理解其與舊版之間的差異，以確保測量的一致性與準確性。隨著ISO 21920系列標準的逐步推廣，Flexfilm探針式臺階儀將繼續為各行業用戶提供符合國際規范的測量解決方案，助力企業提升產品質量和生產效率，推動表面計量技術向更精確、更規范的方向發展。

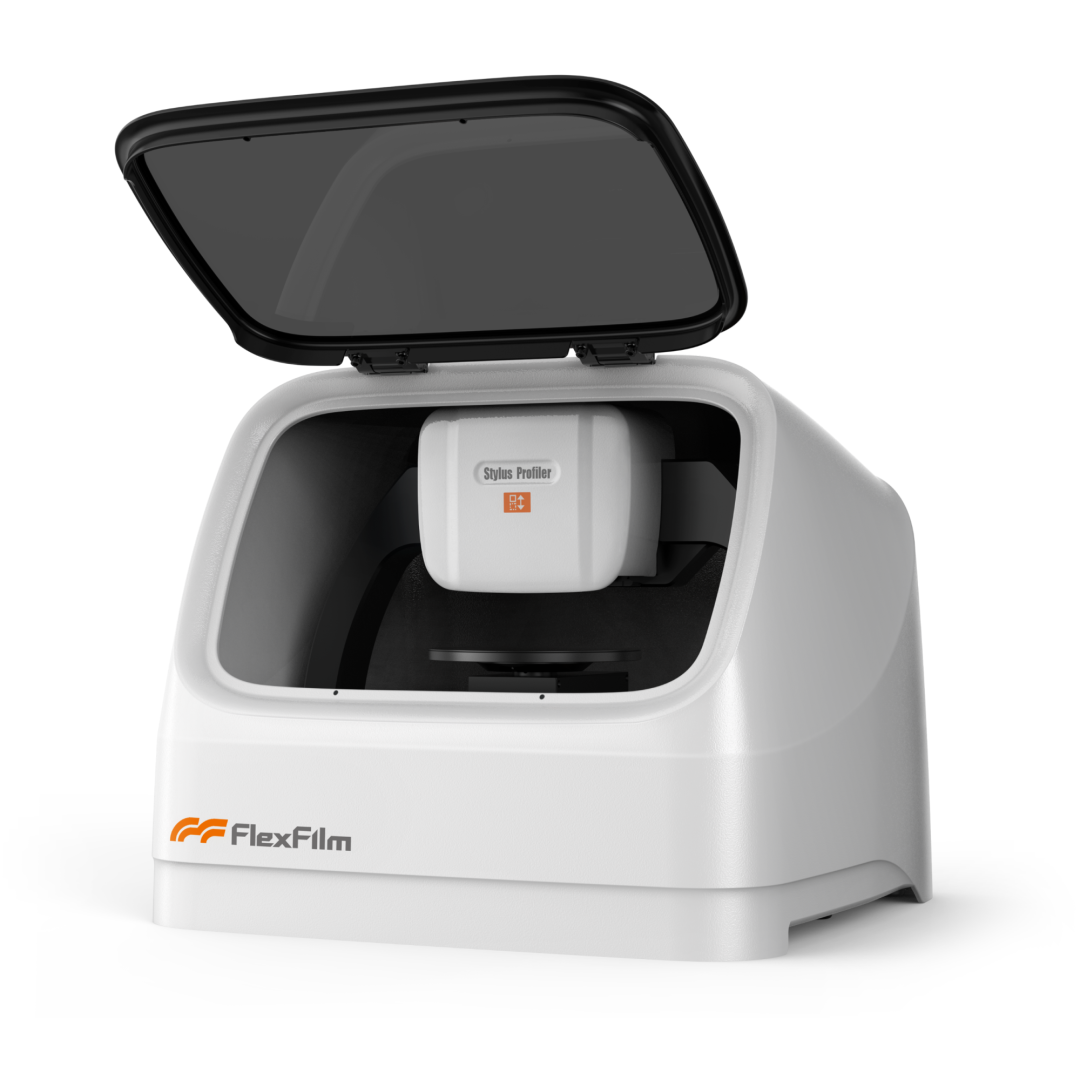

Flexfilm探針式臺階儀

flexfilm

在半導體、光伏、LED、MEMS器件、材料等領域，表面臺階高度、膜厚的準確測量具有十分重要的價值，尤其是臺階高度是一個重要的參數，對各種薄膜臺階參數的精確、快速測定和控制，是保證材料質量、提高生產效率的重要手段。

• 配備500W像素高分辨率彩色攝像機
• 亞埃級分辨率，臺階高度重復性1nm
• 360°旋轉θ平臺結合Z軸升降平臺
• 超微力恒力傳感器保證無接觸損傷精準測量

費曼儀器作為國內領先的薄膜厚度測量技術解決方案提供商，Flexfilm探針式臺階儀可以對薄膜表面臺階高度、膜厚進行準確測量，保證材料質量、提高生產效率。在標準應用層面，Flexfilm臺階儀的測量流程完全符合ISO 21920新標準的規定。

原文參考：《Differences between ISO 21920-2 and ISO 4287》
