近期，為推動新型儲能高質量發展，國家發展改革委、國家能源局研究制定了《新型儲能規模化建設專項行動方案（2025—2027年）》，方案總體目標部分提出，到2027年，全國新型儲能裝機規模達到1.8億千瓦以上，帶動項目直接投資約2500億元，新型儲能技術路線仍以鋰離子電池儲能為主。

此外，該項方案中還明確提到，要鼓勵新型儲能全面參與電能量市場，推動“新能源＋儲能”作為聯合報價主體，一體化參與電能量市場交易；

然而，新型儲能并網需滿足國家電網對“安全性、穩定性”的嚴格標準，那么，作為守護電氣安全的“剛需芯片”，數字隔離器是如何確保新型儲能系統的“安、穩”運行呢？

數字隔離器，如何確保新型儲能系統的“安、穩”運行？

資料顯示，新型儲能并網裝置應符合電力系統安全穩定運行要求，完成相應性能試驗及涉網試驗，具備按照調度指令進行有功功率和無功功率自動調節的能力，并規范配置監控系統和通訊信息等二次系統，按程序向電力調度機構上傳運行信息，接受并執行調度指令，實現運行數據可測、儲能狀態可控。

新型儲能系統（光儲一體化并網）的電氣隔離方案示意圖

如上圖所示，在新型儲能系統（光儲一體化并網）的電氣隔離方案中，MCU作為系統低壓控制核心，可通過標準數字隔離器實現與通信模塊的安全交互，確保系統運行數據能安全、穩定、精準地傳輸至電力控制中心。

同時，MCU還可通過隔離放大器、隔離柵極驅動器實現對母線電路的高壓監測與功率模塊（MPPT、雙向DC-DC、逆變器）的高效控制，有力提升新型儲能系統全生命周期安全水平，促進電力系統安全穩定運行。

數字隔離器，新型儲能系統中的“剛需”芯片

數字隔離器對電氣安全的底層守護與數據傳輸?shù)木珳?zhǔn)保障，不僅為新型儲能系統筑牢了“安全防線”，更通過確保系統在高壓監測、功率控制、通信交互等核心環節的穩定可靠，為儲能系統靈活響應電網調度、實現高效充放電運行奠定了關鍵基礎。

例如，華普微自主研發的CMT812X（2通道）、CMT804X（4通道）與CMT826X（6通道）系列標準容耦隔離器采用的是穩健可靠的二氧化硅（SiO2）絕緣柵，不僅支持高達5 kV rms隔離電壓、8kV浪涌能力以及40年以上的預期使用壽命，還可顯著增強器件電磁兼容性（EMC），有效滿足系統級ESD、EFT、浪涌和輻射方面的合規要求。

在新型儲能系統中，CMT812X（2通道）、CMT804X（4通道）與CMT826X（6通道）等標準數字隔離芯片被應用于MCU與通信模塊（串行總線或無線射頻）之間時，可有效消除接地環路、阻斷噪聲（如功率開關器件產生的高頻噪聲）通過地線或信號線耦合到通信鏈路，確保數據通信的穩定性。

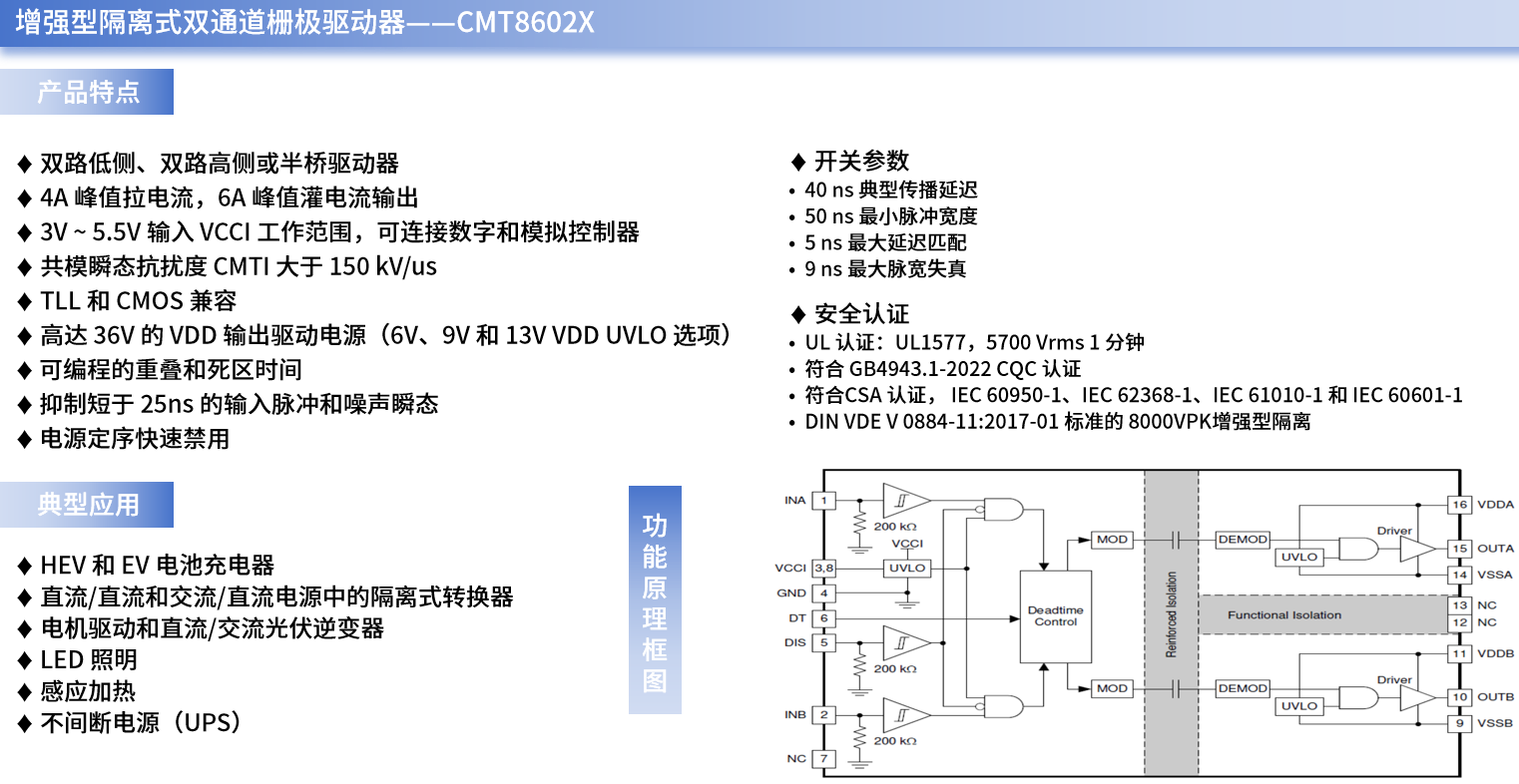

CMT8602X是一系列增強型的隔離式雙通道柵極驅動器，其4A的峰值拉電流和6A的峰值灌電流不僅可驅動高達5MHz的功率晶體管，還具有一流的傳播延遲和脈寬失真度；

CMT8602X的輸入側通過一個5700V rms增強型隔離層與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）的最小值為150 kV/μs。兩個二次側驅動器之間采用內部功能隔離，可支持高達1500VDC的工作電壓。

在新型儲能系統中，CMT8602X隔離驅動芯片被應用于MCU與功率器件（MPPT、雙向DC-DC、逆變器）之間時，可實現低壓控制側與高壓功率側的電氣安全隔離，規避噪聲干擾，并有效放大控制信號以提供足夠驅動電流，適配寬禁帶半導體的高頻開關需求，集成失效防護機制實時保護功率器件從而保障系統高效、可靠運行。

此外，還有CMT130X系列隔離放大器可用于MCU與高壓母線之間，實時監測光伏陣列、儲能電池組的電壓、電流及溫度等狀態信息，從而實現系統能量的高效管理，延長設備使用壽命并提升運行效率。
