隨心所欲的連接，穩聯技術的嵌入式模塊在稱重儀表中的重點應用

在現代科技高度發達的時代，無論是科學研究、醫療診斷、制藥生產還是工業制造，準確的測量和稱重都是保證質量和效率的關鍵。

隨著新項目實施中工業以太網技術的普及，稱重設備增加實時工業網絡化協議接口是大勢所趨。

客戶選擇的解決方案

傳統的稱重設備只是簡單的接口協議，如Modbus RTU等。為了提升客戶產品競爭力，穩聯技術的嵌入式板卡可以將一臺或者多臺工業稱重儀表接入工業以太網或現場總線，此嵌入式板卡已充分驗證在STM32，NXP及兆易創新這3種ARM上，搭配國外和國內的4種switch芯片實現與各類控制器高速實時通訊。

客戶的實際應用

客戶可通過簡單幾步快速完成開發，以PROFINET為例。

1.原理圖設計，我們可提供實例電路。

用于識別模塊硬件類型，通過懸空 MI1、MI0 引腳識別模塊；HOST 側可以通過讀取該引腳的電平，
用于判斷模塊是否正常插入。

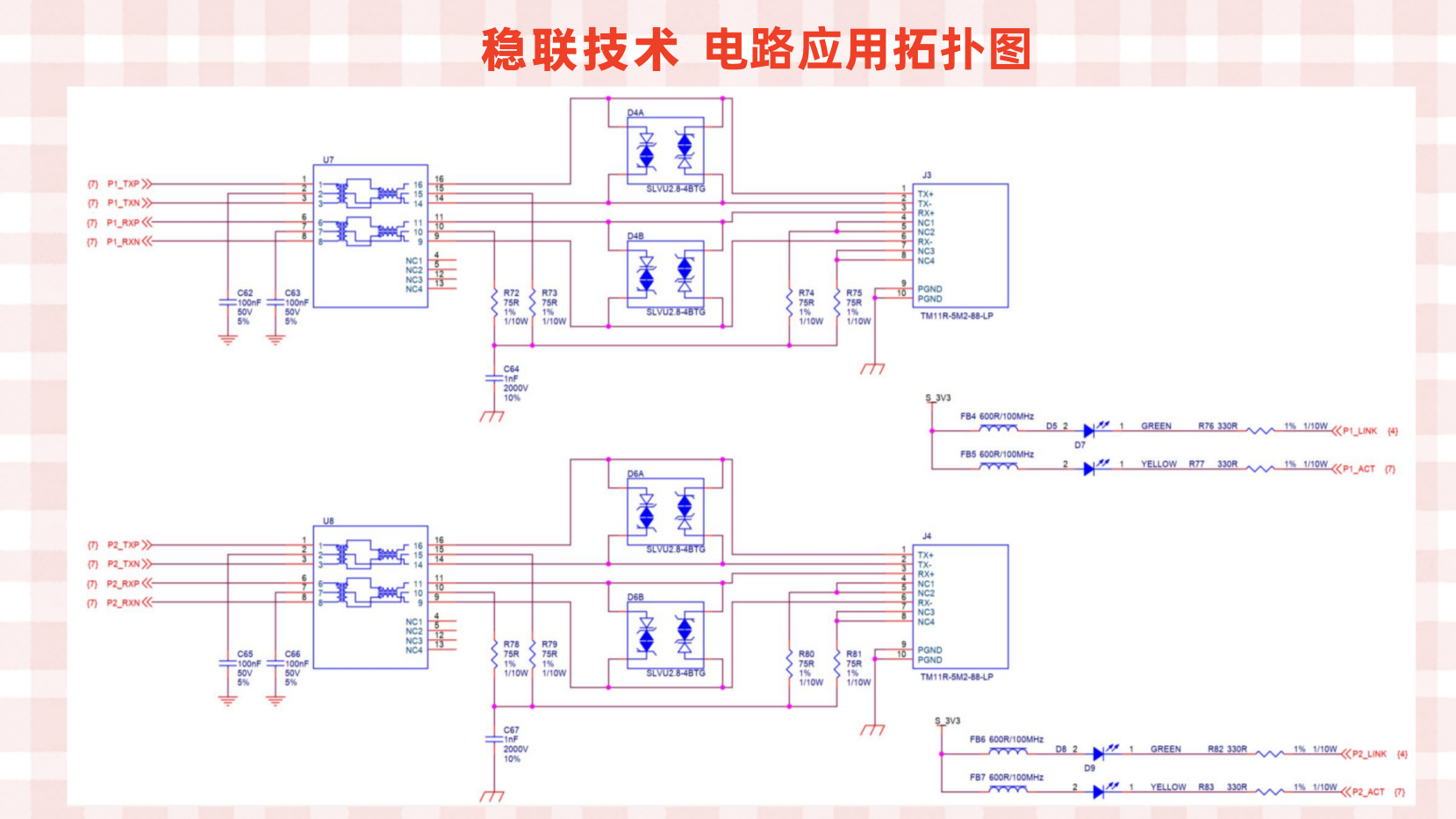

示例電路，以太網接口連接示意圖

2.用于識別模塊硬件類型，通過懸空 MI1、MI0 引腳識別模塊；HOST 側可以通過讀取該引腳的電平，
用于判斷模塊是否正常插入

3.SPI 通信參數：1. Frame Format：Motorola

2. Data Size： 8 Bits
                   3. First Bit： MSB First
                   4. Clock Polarity（CPOL）：Low
                   5. Clock Phase（CPHA）： 1 Edge
                   6. CS Polarity： Low

4.HOST 側

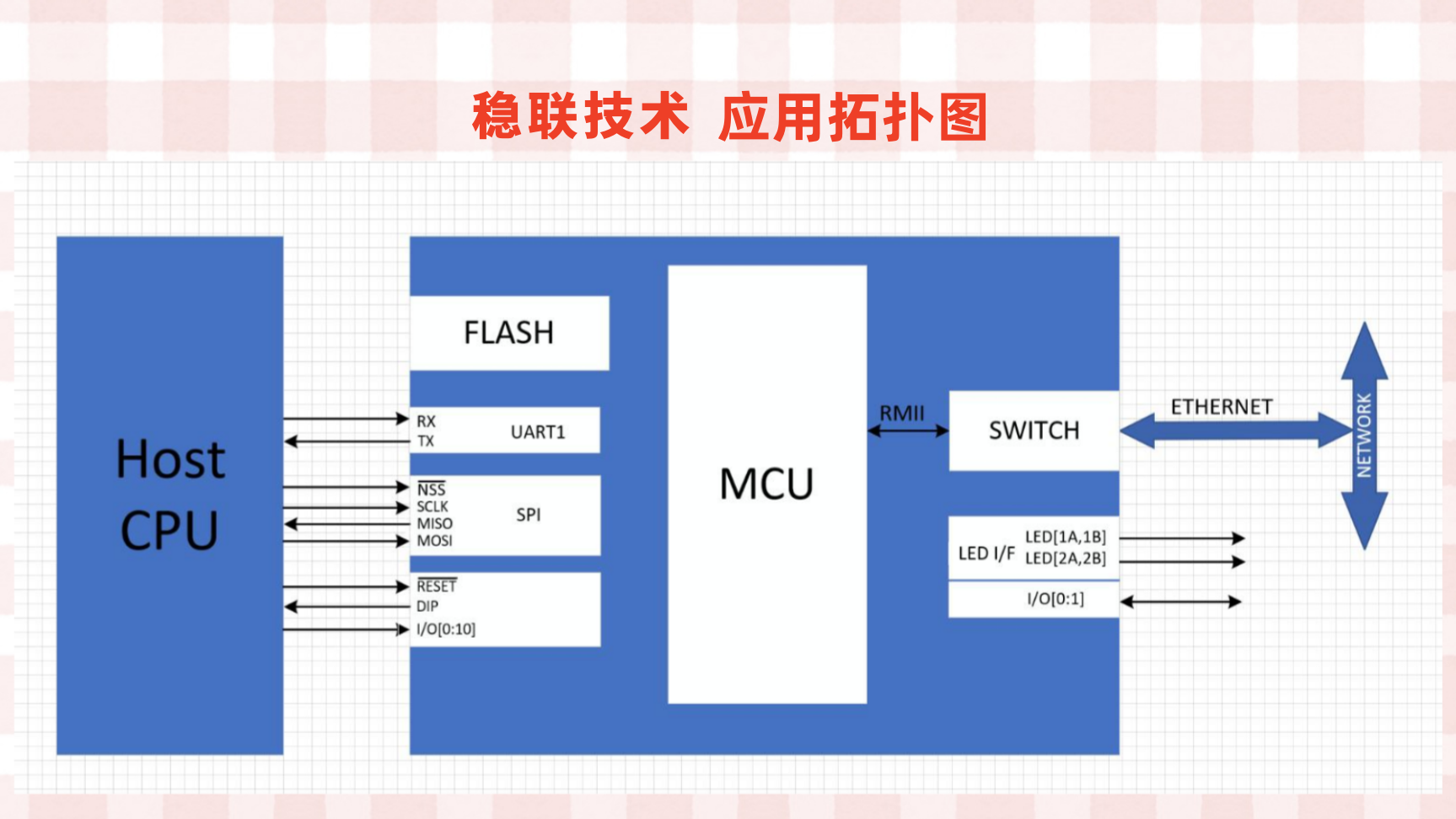

HOST 接口用于 Vline 系列嵌入式板連接主機 CPU，支持兩種接口模式，用戶可刷入不同的固
件來實現不同的接口。5.3.1ModbusVline 系列嵌入式板提供了基于 UART 的 Modbus 接口，方便用戶的使用。通信參數 8, N,1。
波特率由用戶指定，可通過更新固件來實現不同的波特率。波特率最高可到 10Mbps。5.3.2UARTVline 系列嵌入式板提供了自定義的 UART 接口，方便用戶的使用。通信參數 8, N,1。波特率
由用戶指定，可通過更新固件來實現不同的波特率。

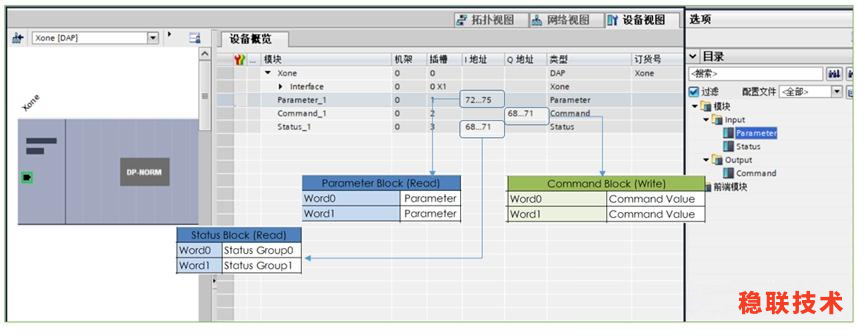

5.PLC主站聯調測試。
