      國產板卡設計原理圖：2226-基于JFM7K325T PCIeX8 四路光纖卡

      hexiaoyan510 ? 來源：hexiaoyan510 ? 作者：hexiaoyan510 ? 2025-11-04 11:35 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

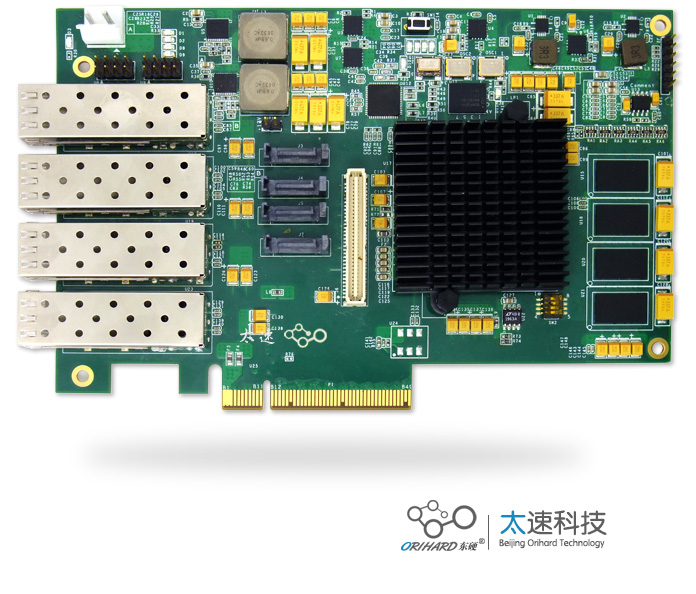

      一、板卡概述

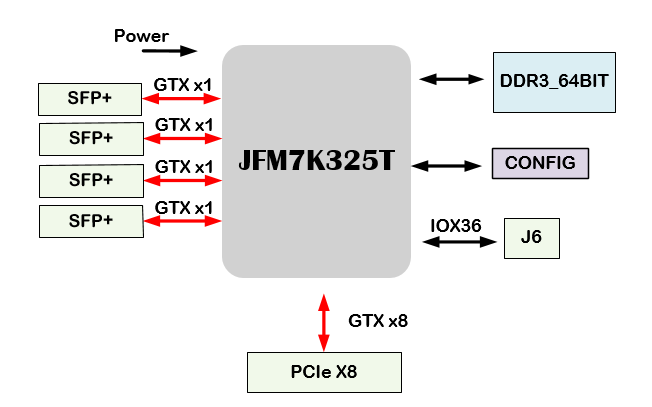

      板卡主芯片采用JFM7K325T FPGA，pin_to_pin兼容FPGAXC7K410T-2FFG900，支持8-Lane PCIe、64bit DDR3、四路SFP+連接器、四路SATA接口、內嵌16個高速串行收發器RocketIO GTX，軟件具有windows驅動。


      板卡功能 參數內容
      主處理器 JFM7K325T
      板卡標準 PCIEXPRESSCARDREV.1.1，全高，2/3長卡
      電氣規范 支持1路PCIeX8/X4支持PCIExpressV1.1V2.0標準
      板載緩存 1路64bitDDR3，容量2GByte
      加載Flash 128Mbit@PC28F128MAP30
      高速接口 PCIeX8
      4路光纖SFP+，支持萬兆以太網，Aurora，RapidIO協議
      低速接口 18路LVDS或者36路LVTTLIO
      板卡尺寸 177.64*111.07
      板卡重量

      光纖數據收發卡,隔離卡,加速計算卡,國產芯片,國產化板卡,全國產化


      審核編輯 黃宇
