項目背景

位于華東沿海的某大型國有發電廠，在“雙碳”戰略驅動下，于2024年啟動輸煤島無人值守改造項目。輸煤島負責把海運煤通過卸船機、皮帶機、堆取料機最終送至鍋爐原煤倉，現場環境高粉塵、高硫化氫、強電磁干擾，夏季甲板溫度可達65℃。業主希望保留2017年投運的庫卡KR 30 R1820六軸抓斗機器人（DeviceNet從站，MAC ID=5），同時新增西門子S7-1200 CPU 1215C AC/DC/Rly（訂貨號6ES7 215-1HG40-0XB0）作為ProfiNet主站，實現抓斗路徑規劃、煤量統計、故障診斷一體化。由于兩種協議物理層、數據層完全不同，直接通訊存在“協議孤島”，于是選用遠創智控YC-DNTM-PN工業級協議轉換網關作為橋梁，構建“PLC—網關—機器人”高實時鏈路，保障卸船機7×24小時連續作業。

痛點分析

1.協議壁壘：庫卡機器人僅內置DeviceNet 2.0板卡（KSD1-16，訂貨號00-122-965），最大支持512kbps，而西門子PLC原生ProfiNet RT，無法識別EDS文件。

2.實時性要求：抓斗閉環防搖周期≤100ms，傳統“PLC+PCI板卡”方案實測延遲≥350ms，導致煤塊灑落、碼頭污染。

3.環境苛刻：鹽霧+煤塵達到IP54，普通商業網關24小時內出現端口硫化發黑；同時卸船機滑觸線火花產生4級浪涌，曾擊穿普通以太網變壓器。

4.運維效率：碼頭停機窗口僅凌晨2:00-4:00，若故障定位超過30分鐘將觸發海運船滯期費

解決方案

采用“雙從站+邊緣計算”架構：

·YC-DNTM-PN協議轉換網關在ProfiNet側作為從站（IP192.168.1.10，設備名YC_Gateway），占用16槽，輸入輸出各64byte；

·在DeviceNet側同樣作為從站（MAC ID=6，波特率500kbps，Poll方式，IO長度32byte I/32byte O）；

·網關內置Cortex-A8 800MHz處理器，支持本地腳本，可實現數據過濾、閾值報警、斷線緩存，減少PLC運算負荷。

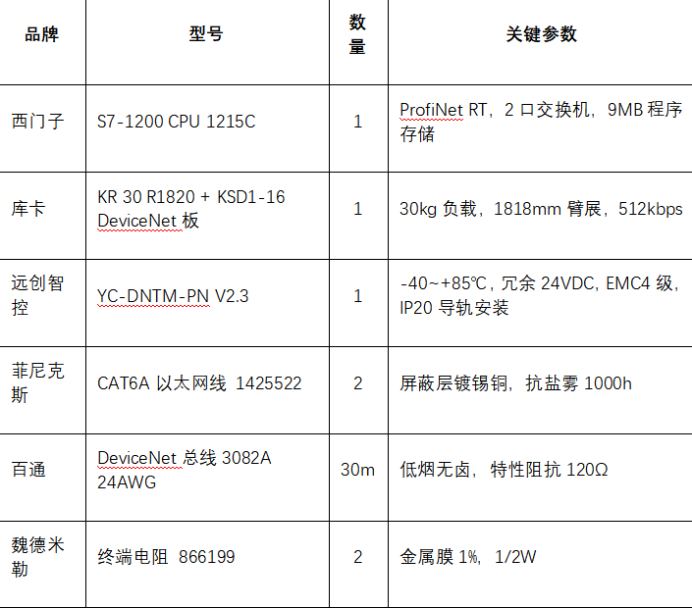

設備清單

實施步驟

1.前期準備

·在TIA Portal V18中導入YC-DNTM-PN工業級協議轉換網關的GSDML文件（版本V2.37），將網關拖入網絡視圖，分配設備名與IP；

·根據庫卡提供的EDS文件（KRC4_EDS_V1.2），確認機器人輸出寄存器：

oByte0-3：抓斗X坐標（IEEE754浮點）；

oByte4-7：抓斗Y坐標；

oByte8-11：抓斗Z坐標；

oByte12：當前負載率%；

oByte13：關節溫度℃；

oByte14：故障代碼；

oByte15：CRC校驗。

2.硬件部署

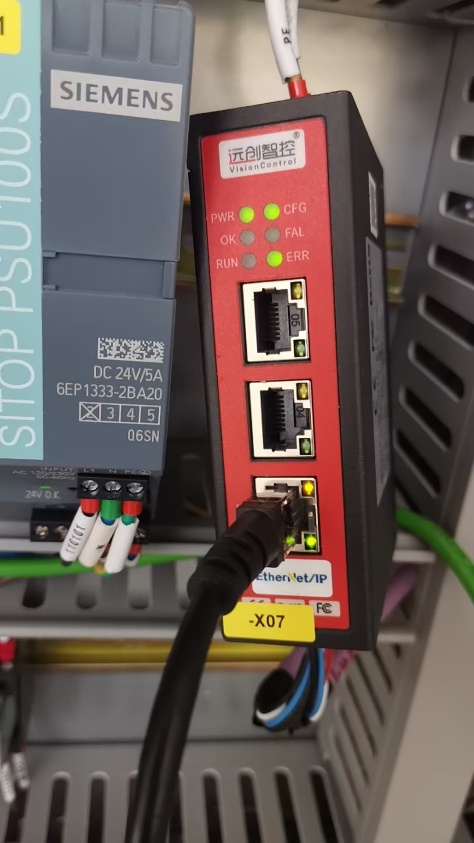

·網關采用35mm DIN導軌固定于西門子S7-1200右側，與PLC距離≤100mm，共用Φ6mmPE銅排，接地電阻<1Ω；

·ProfiNet使用CAT6A屏蔽線，經M12-IP67接頭接入PLC的X1 P1口，線長28m，星型拓撲；

·DeviceNet采用5芯屏蔽雙絞線，藍/白接CAN_H、灰/黃接CAN_L，紅+黑24VDC供電，兩端并接120Ω終端電阻，布線時與動力電纜保持≥30cm平行間距，橋架內穿金屬隔板；

·為抵御浪涌，在網關24VDC進線側加裝菲尼克斯TRABTECH 2906244二合一防雷器，實測可吸收4kV/2kA組合波。

3.參數配置

·通過Web界面登錄網關（默認IP192.168.1.254），在“ProfiNet”頁勾選“Enable I&M”，設置輸入64byte、輸出64byte；

·在“DeviceNet”頁選擇“Slave”，波特率500kbps，MAC ID=6，關閉Heartbeat以降低總線負載；

·啟用“Edge Computing”功能，編寫Lua腳本：

o當關節溫度>60℃時，置位ProfiNet Byte60 Bit0，觸發PLC聲光報警；

o當抓斗負載率>95%持續3s，自動向機器人發送減速指令（Byte12=0x02）；

o統計每班次（8h）抓取次數，存儲于網關NAND Flash，掉電保持10年。

4.PLC編程

·在TIA中新建DB100“RobotData”，定義結構體：X REAL、Y REAL、Z REAL、Load BYTE、Temp BYTE、ErrCode BYTE；

·使用“DeviceStates”指令輪詢網關狀態，若診斷地址IW64 Bit15=1，則切換至備用卸船機；

·通過“TCON/TSEND/TRCV”與上位機SCADA通訊，將實時數據送至碼頭MIS系統，實現煤量統計、能耗分析。

5.聯調測試

·通訊測試：抓斗全速運行，PLC側觀察I/Q更新周期穩定在8ms（ProfiNet幀間隔），DeviceNet Poll響應時間3.8ms，總環回延遲<20ms；

·壓力測試：連續72h高負荷作業，記錄總數據幀1.1×10^7次，丟包0次，CPU負載最大43%，溫度最高58℃；

·應急測試：人為拔掉DeviceNet終端電阻，網關0.3s內觸發“Bus-Off”報警，PLC立即停機并點亮塔燈；重新插回后3s自動恢復，無需重啟；

·電磁兼容測試：在卸船機變頻器輸出側施加±4kV EFT，網關ProfiNet口未出現Link-Down，通訊保持正常，符合IEC 61000-4-4 A級。

總結

本案例充分驗證了遠創智控YC-DNTM-PN協議轉換網關在發電廠高粉塵、高電磁干擾環境下的可靠性與實時性。通過“ProfiNet—DeviceNet”雙從站無縫橋接，不僅解決了庫卡機器人與西門子S7-1200的協議矛盾，還借助邊緣計算與遠程診斷功能，顯著提升了輸煤系統的自動化水平和運維效率，為港口、礦山、化工等同類場景提供了可復制、可推廣的成熟范式。
