產品概述

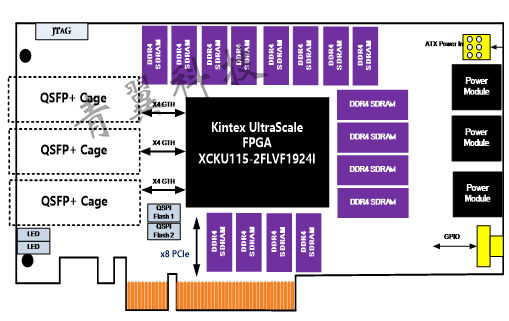

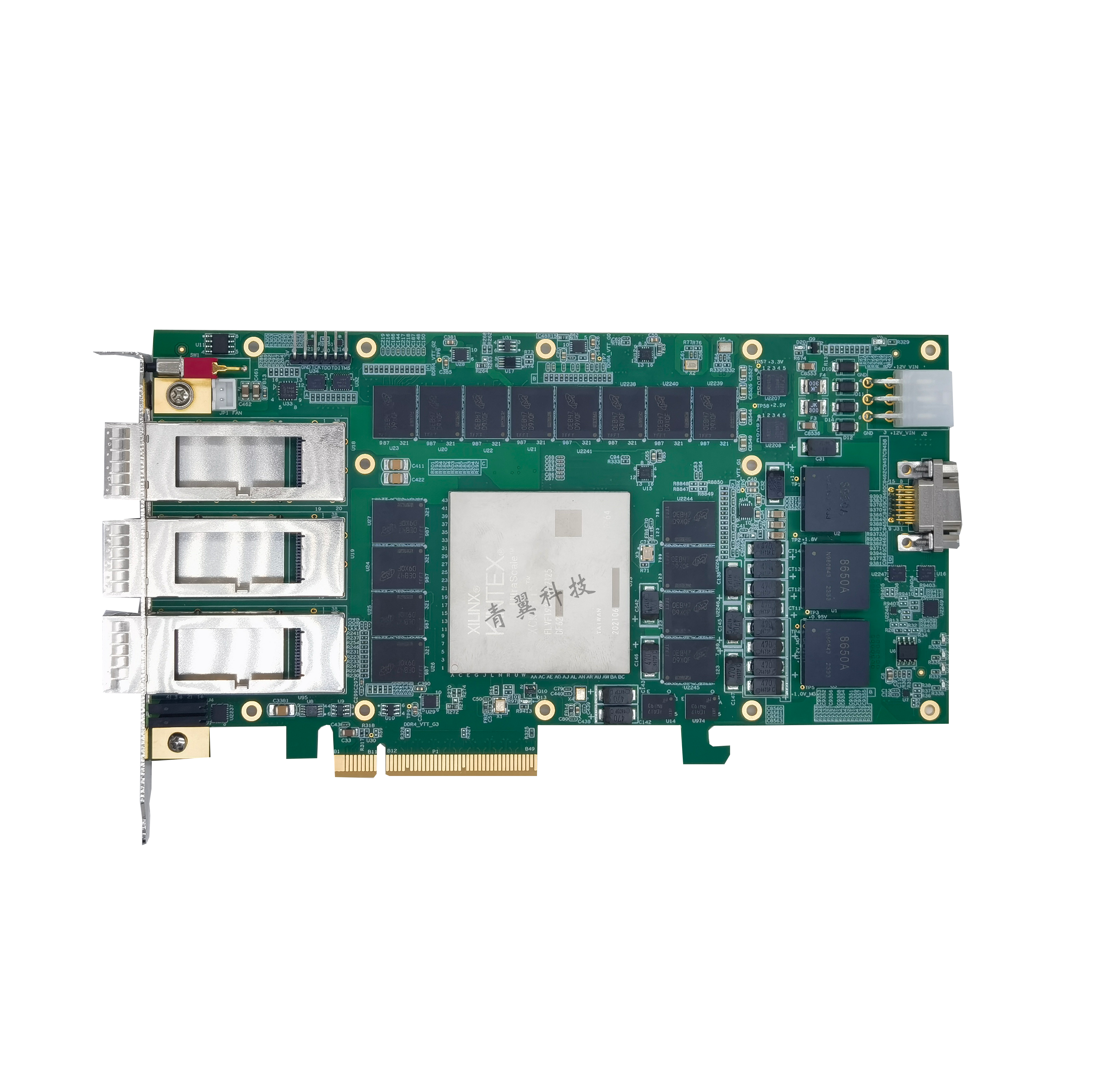

PCIE737是一款基于PCIE總線架構的KU115 FPGA的12路光纖通道處理平臺，該板卡具有1個PCIe Gen3x8主機接口、3個QSFP+ 40G光纖接口，可以實現3路QSFP+ 40G光纖的數據實時采集、實時緩存與PCIE高速傳輸。

該板卡采用Xilinx的高性能Kintex UltraScale系列FPGA XCKU115作為主處理器，板載4組獨立的64位DDR4 SDRAM超大容量數據緩存，最大緩存帶寬可以到72GByte/s，每組DDR4支持16GByte容量，整板支持64GByte超大容量數據緩存。該板卡為標準全高PCIE尺寸，可廣泛應用于基于服務器的光纖通道數據采集、數據傳輸?shù)葓?chǎng)景。

技術指標

1.板載FPGA實時處理器：XCKU115-2FLVF1924I；

2.PCIE主機接口：

• 支持PCIe gen3 x8@8Gbps/lane；
• 支持XDMA數據存取；
• 支持SG DMA多通道數據存取；
• 支持Windows 7/10 64位操作系統；
• 支持Linux/麒麟操作系統；

3.光纖接口指標：

• 前面板3路QSFP+光纖模塊；
• 板卡總共支持高達12路最高10Gbps/lane高速串行總線；
• 支持3路40G以太網；
• 支持Aurora 6466b數據傳輸協議；
• 支持Serial RapidIO數據傳輸協議；

4.動態存儲性能：

• 存儲帶寬：4組，每組64位DDR4 SDRAM，2400MHz速率；
• 存儲容量：每組16GByte，總共64GByte容量；
• 存儲帶寬：≥72GByte/s；

5.其它接口性能：

• 板載2個QSPI Flash用于FPGA的加載；
• 板卡支持外部調試供電，外部供電時，金手指供電斷開，以方便測試功耗；
• 板卡支持8路GPIO接口、1路RS422接口，通過J30J；

6.物理與電氣特征

• 板卡尺寸：111.15 x 210mm；
• 板卡供電：4A max@+12V（±5%）；
• 散熱方式：風冷散熱；
• 工作溫度：-40°~85°C；
• 存儲溫度：-55°~125°C；
• 工作濕度：5%~95%，非凝結；

軟件支持

1.可選集成板級軟件開發包（BSP）：

• FPGA底層接口驅動；
• PCIe總線接口開發及其驅動程序；
• Windows或者Linux驅動；

2.可根據客戶需求提供定制化算法與系統集成：

應用范圍

1. 雷達與中頻信號處理中的實時采集落盤；

2. 高速傳感器數據光纖數傳；

3. 高速圖像數據光纖數傳；
