第一章：系統架構與性能目標

本章旨在為一款應用于工商業（C&I）儲能系統（ESS）的高性能功率變換系統（PCS）構建頂層設計框架。通過對應用背景、市場驅動力及技術需求的深入分析，確立了系統的核心拓撲結構，并定義了關鍵性能指標（KPIs），這些指標將作為后續詳細設計的指導原則。

1.1 應用背景：工商業儲能系統（ESS）

近年來，隨著可再生能源滲透率的提升和電網對靈活性的需求日益增長，工商業儲能系統已成為能源領域不可或缺的關鍵基礎設施。其主要應用場景包括削峰填谷、需量響應、備用電源以及與光伏等分布式能源的協同運行，旨在降低企業用電成本、提升能源利用效率并增強電網穩定性 。這些應用對PCS提出了嚴苛的要求：不僅需要具備高功率、高效率和高功率密度的特性，以減小系統占地面積和全生命周期成本，還必須支持雙向能量流動（電池的充電與放電），并能適應電網側可能出現的不平衡負載工況 。

碳化硅（SiC）功率器件，憑借其卓越的材料特性，如更低的開關損耗、更高的開關頻率、更優的耐高溫性能，已成為實現上述目標的首選技術。采用SiC MOSFET能夠顯著提升PCS的效率和功率密度，從而在激烈的市場競爭中獲得優勢 。此外，工商業應用中普遍存在單相負載，這要求PCS必須具備三相四線制輸出能力，以提供中性線路徑，有效應對不平衡負載 。

1.2 兩電平交錯并聯拓撲的選型依據

為了滿足大功率、高密度、高效率的設計目標，本方案選用了兩電平交錯并聯電壓源換流器（VSC）拓撲。這一選擇基于對功率擴展性與電能質量優化的綜合考量。

1.2.1 基礎拓撲與功率擴展

標準的三相兩電平VSC是電力電子領域最成熟、最可靠的拓撲結構之一，構成了本設計的基本單元 。然而，單個功率器件的電流處理能力有限。對于工商業儲能所需的大功率等級（通常在數百千瓦以上），單一變換器難以滿足需求。因此，通過將多個變換器模塊并聯，可以有效擴展系統的總電流容量和功率等級。這種模塊化的設計方法不僅實現了功率的靈活擴展，還帶來了系統冗余度，提升了整體可靠性 。

1.2.2 采用交錯技術的性能提升

簡單并聯雖然解決了功率擴展問題，但所有模塊同步開關會使得輸出電流紋波和直流母線紋波被簡單疊加，導致需要龐大且昂貴的濾波器來滿足電能質量要求，這與高功率密度的目標背道而馳。交錯并聯技術通過引入時間維度的控制，完美解決了這一難題。

其核心原理是對N個并聯的變換器模塊的脈寬調制（PWM）載波進行特定的相移，每個模塊的載波相對于參考載波依次偏移 $360^{circ}/N$ 10。這種時序上的錯位開關帶來了顯著的性能優勢：

紋波對消效應：在交流輸出側的公共耦合點，由于各個模塊的開關動作在時間上均勻分布，其產生的電流紋波會相互抵消。從電網側看，系統的等效開關頻率被提升至單個模塊開關頻率的N倍。例如，對于兩個模塊交錯，等效紋波頻率翻倍 。

濾波器小型化：等效開關頻率的提升，意味著在達到相同輸出電流紋波抑制目標的前提下，所需的交流側濾波電感值可以大幅減小。由于電感是PCS中體積和成本占比較大的部分，其尺寸的減小是提升系統功率密度和降低成本的關鍵驅動力 。

直流側應力降低：交錯技術同樣能有效減小直流母線側的電流紋波，降低對直流支撐電容的紋波電流應力，從而可以使用更小容量的電容或延長電容壽命 。

這種架構選擇的深層邏輯在于，它并非簡單地將多個器件堆疊以增加功率，而是通過精巧的控制策略（交錯）來解決功率擴展（并聯）所帶來的核心技術瓶頸（紋波疊加）。它將一個依賴龐大無源元件的“蠻力”并聯問題，轉化為一個優雅的、基于主動控制的紋波對消方案，從而使采用分立SiC器件構建高功率、高密度系統在經濟和物理上都成為可能。

然而，該拓撲也引入了新的挑戰，主要包括并聯模塊間的環流問題以及更為復雜的控制系統設計，這些將在后續章節中進行詳細分析與應對 。

1.3 關鍵性能指標（KPIs）與設計目標

基于上述分析，為本PCS設計設定以下核心技術指標：

直流母線電壓 ($V_{DC}$)：設定標稱工作電壓范圍為 800 V 至 1200 V。該電壓等級是當前工商業儲能應用的主流選擇，能夠有效平衡電流和電壓應力，同時也與所選1400 V SiC MOSFET的電壓裕量相匹配，但已接近其安全工作邊界，對電壓過沖控制提出了極高要求 。

額定功率：基于所選器件B3M010140Y的電流能力（$T_C=100^{circ}C$ 時為 181 A）以及每開關位置三管并聯的配置，設定單臺三相交錯并聯模塊的額定功率目標為 250 kW。

開關頻率 ($f_{sw}$)：選擇單個MOSFET的開關頻率為 50 kHz。這是一個在SiC器件低開關損耗與系統散熱、電磁干擾（EMI）控制之間的權衡點。對于雙模塊交錯系統，交流側的等效紋波頻率將達到 100 kHz。

效率與功率密度：得益于SiC技術和交錯并聯拓撲的優勢，設定峰值效率大于98.5%，功率密度大于50 kW/L的挑戰性目標 。

第二章：基于并聯B3M010140Y MOSFET的功率級設計

本章是PCS硬件設計的核心，聚焦于構成變換器的基本單元——功率開關。我們將對選定的B3M010140Y SiC MOSFET進行深入分析，并基于其特性完成三管并聯開關的設計。設計過程將重點關注器件的電氣與熱力學極限、均流可靠性、功率損耗以及無源元件的初步選型。

2.1 B3M010140Y SiC MOSFET器件特性分析

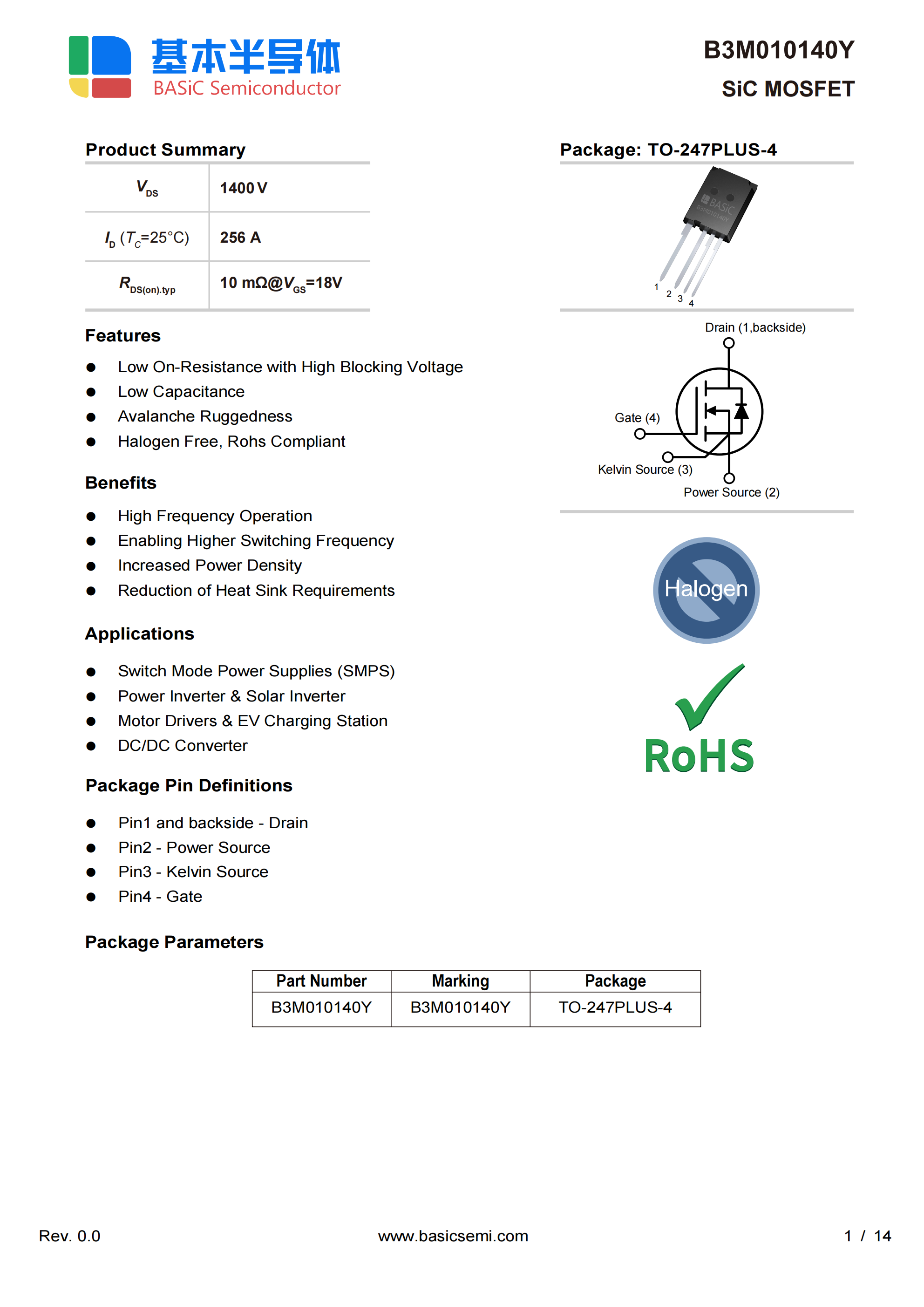

B3M010140Y是一款由基本半導體生產的1400 V耐壓等級的SiC MOSFET，采用TO-247PLUS-4封裝。其關鍵參數是所有設計計算的基礎，詳見下表。

表1：B3M010140Y MOSFET關鍵電氣與熱力學參數

參數	符號	測試條件	典型值	單位
最大漏源電壓	$V_{DSmax}$	$V_{GS}=0V$	1400	V
連續漏極電流 ($T_C=25^{circ}C$)	$I_D$	$V_{GS}=18V$	256	A
連續漏極電流 ($T_C=100^{circ}C$)	$I_D$	$V_{GS}=18V$	181	A
導通電阻 ($T_J=25^{circ}C$)	$R_{DS(on)}$	$V_{GS}=18V, I_D=110A$	10	$mOmega$
導通電阻 ($T_J=175^{circ}C$)	$R_{DS(on)}$	$V_{GS}=18V, I_D=110A$	19	$mOmega$
柵極閾值電壓	$V_{GS(th)}$	$I_D=38mA$	2.3 - 3.5	V
總柵極電荷	$Q_G$	$V_{DS}=1000V, I_D=110A$	348	nC
開通能量	$E_{on}$	$V_{DC}=1000V, I_D=110A, T_J=175^{circ}C$	5060	$mu J$
關斷能量	$E_{off}$	$V_{DC}=1000V, I_D=110A, T_J=175^{circ}C$	2180	$mu J$
結殼熱阻	$R_{th(jc)}$		0.12	K/W

2.1.1 電壓降額與安全裕量

器件的額定漏源電壓 $V_{DSmax}$ 為 1400 V 。當系統在1200 V直流母線電壓下工作時，靜態電壓裕量僅為 200 V，即約14%。根據IPC9592等行業通用設計準則，通常建議對功率器件進行80%的電壓降額，即最大工作電壓不應超過額定值的80% 。據此計算，1400 V器件的安全工作電壓上限為 $1400V times 0.8 = 1120V$。本設計選用的1200 V母線電壓已超出了這一常規建議。

這一較為激進的設計決策意味著，對開關過程中產生的電壓過沖（Overshoot）的抑制，將不再僅僅是性能優化的考量，而是決定系統能否可靠運行的根本性設計約束。系統的長期可靠性將直接取決于能否將動態電壓尖峰嚴格控制在200 V以內。

2.1.2 電流額定值與熱降額

器件的電流承載能力與其工作溫度密切相關。根據數據手冊中的降額曲線（圖15），其連續漏極電流從殼溫（$T_C$）為25°C時的256 A，下降至100°C時的181 A 。這明確表明，任何實際的功率設計都必須基于預期的、穩態工作下的殼溫來確定有效電流能力，而非理想的25°C下的數值。因此，高效的熱管理設計是充分發揮器件電流潛力的前提。

2.2 三管并聯開關單元設計

為達到系統所需的數百安培電流處理能力，每個開關位置（例如A相上橋臂）均由三顆B3M010140Y器件并聯構成。一個完整的三相橋臂需要 $6 text{個開關} times 3 text{顆/開關} = 18$ 顆MOSFET。

2.2.1 靜態均流分析

在靜態導通期間，總電流會根據并聯支路電阻的反比進行分配 。由于制造工藝的離散性，每顆MOSFET的導通電阻 $R_{DS(on)}$ 會存在差異 。$R_{DS(on)}$ 較低的器件將承載更大的電流，從而產生更高的導通損耗（$P_{cond} = I^2 cdot R_{DS(on)}$）。

幸運的是，SiC MOSFET的 $R_{DS(on)}$ 具有很強的正溫度系數。從數據手冊可知，其典型值從25°C的 $10~mOmega$ 上升至175°C的 $19~mOmega$，幾乎翻倍 。這種特性形成了一個有效的負反饋自平衡機制：承載電流較大的器件因發熱導致溫度升高，其 $R_{DS(on)}$ 也隨之增大，從而迫使一部分電流轉移至溫度較低、電阻較小的其他并聯器件上 。這一機制的有效性高度依賴于并聯器件之間緊密的熱耦合，即確保它們工作在相近的溫度下 。

2.2.2 動態均流分析

動態均流發生在開關瞬態（納秒級別），其不均衡性是并聯設計中更為嚴峻的挑戰。動態不均流主要由柵極閾值電壓 $V_{GS(th)}$ 的失配引起。$V_{GS(th)}$ 較低的器件會最先開啟、最后關斷，因此在開關過程中會承受不成比例的開關損耗和電應力 。

與 $R_{DS(on)}$ 的特性相反，$V_{GS(th)}$ 具有負溫度系數，即隨著溫度升高而降低（如圖4所示）。這可能引發一個危險的正反饋循環：開關速度最快的器件因承受更多開關損耗而溫度升高，導致其 $V_{GS(th)}$ 進一步降低，在下一個開關周期中開啟得更早，從而加劇動態不均衡。這種潛在的失控風險使得動態均流成為SiC MOSFET并聯設計中必須優先解決的關鍵問題。

2.3 功率損耗與安全工作區（SOA）分析

為確保器件工作在熱極限和電氣極限之內，必須進行精確的功率損耗估算和SOA核查。

2.3.1 損耗計算

導通損耗：單個器件的導通損耗可由公式 $P_{cond} = D cdot I_{avg}^2 cdot R_{DS(on)}(T_j)$ 計算，其中 $D$ 為占空比，$I_{avg}$ 為流經該器件的平均電流，$R_{DS(on)}(T_j)$ 為在實際結溫 $T_j$ 下的導通電阻。對于三管并聯，假設均流理想，則流經每管的電流為總電流的1/3。

開關損耗：單個器件的開關損耗由公式 $P_{sw} = (E_{on}(I_{out}, T_j) + E_{off}(I_{out}, T_j)) cdot f_{sw}$ 計算。開關能量 $E_{on}$ 和 $E_{off}$ 是電流和溫度的函數，需從數據手冊的圖19和圖20中，根據實際工作電流和預估結溫（例如125-150°C）進行查取 。

表2：單顆器件功率損耗估算與分布（示例：100 kW輸出, 1200 V DC, 50 kHz, $T_j=150^{circ}C$）

損耗分量	單顆器件損耗 (W)	三并聯開關總損耗 (W)	逆變器總損耗 (W)
導通損耗	55.6	166.8	1000.8
開關損耗	195.0	585.0	3510.0
總計	250.6	751.8	4510.8

注：此為基于典型工況的估算值，用于指導熱設計。實際值受均流情況、雜散參數等多種因素影響。

2.3.2 前向偏置安全工作區（FBSOA）分析

SOA圖（數據手冊圖27）定義了器件在不同脈沖寬度下能夠同時承受的 $V_{DS}$ 和 $I_D$ 的安全邊界 。在感性負載關斷過程中，MOSFET需要在電流下降的同時承受整個直流母線電壓，該工作軌跡點必須位于SOA邊界之內。

根據圖27的分析，在 $V_{DS} = 1000V$ 的條件下 ：

對于 10 μs 的短脈沖，器件可承受的最大峰值電流約為 400 A。

對于 100 μs 的脈沖，可承受的最大峰值電流降至約 200 A。

此分析表明，B3M010140Y對于正常的快速開關瞬態具有良好的魯棒性。但同時也警示，任何導致開關時間延長（如柵極驅動緩慢、過大的回路電感）的異常情況，都可能輕易地將器件的工作點推出SOA，引發瞬時性或累積性損傷，最終導致災難性失效 28。

2.4 無源元件設計考量

直流支撐電容：其容量和額定紋波電流需滿足整個交錯并聯系統的需求。交錯技術能夠有效降低流入電容的總高頻紋波電流，因此相比非交錯設計，可以選用容量更小或數量更少的電容組，這對于提升功率密度和控制成本至關重要 。

交流濾波電感：電感值的選取主要目標是，在給定的開關頻率下，將輸出電流紋波限制在規定范圍內（如額定電流的20%以內）。由于交錯使得等效紋波頻率倍增，所需的電感值可以近似成比例地減小，這是實現系統小型化和輕量化的核心優勢之一 。

本節的設計分析揭示了一個深刻的內在聯系：$V_{GS(th)}$ 的負溫度系數和 $R_{DS(on)}$ 的正溫度系數在并聯均流問題上形成了兩股相互制衡的力量。動態均流不均衡（由 $V_{GS(th)}$ 失配主導）具有潛在的失穩傾向，而靜態均流不均衡（由 $R_{DS(on)}$ 失配主導）則具有自穩定的特性。并聯設計的成敗，關鍵在于確保 $R_{DS(on)}$ 的穩定效應能夠主導并抑制 $V_{GS(th)}$ 的失穩效應。其實現途徑是，通過卓越的熱管理設計，確保開關瞬態期間由動態不均流產生的局部熱量能夠迅速傳導和擴散，使所有并聯器件的結溫趨于一致。這樣，整體的溫升才能有效地觸發所有器件 $R_{DS(on)}$ 的正溫度系數效應，從而實現靜態均流的重新分配與平衡。反之，如果熱耦合不良，某個器件的局部過熱將無法有效傳遞，反而會使其 $V_{GS(th)}$ 進一步降低，陷入惡性循環。因此，熱設計在本方案中不僅是散熱問題，更是一種主動的電氣穩定機制。

第三章：先進拓撲的實現與挑戰

在確定了功率開關單元的設計后，本章將探討如何在系統層面實現交錯并聯和三相四線制這兩種先進拓撲，并深入分析它們各自帶來的獨特技術挑戰及相應的解決方案。

3.1 交錯運行與環流抑制

3.1.1 交錯控制實現

交錯控制的實現相對直接，通過在數字控制器（如FPGA或DSP）中為N個并聯的逆變器模塊生成N組PWM載波信號。這些載波信號頻率相同，但相位依次錯開 $360^{circ}/N$ 10。對于本方案中的雙模塊交錯，兩個模塊的PWM載波將相差180°。

3.1.2 環流問題及其危害

當多個逆變器模塊并聯并共享一個直流母線時，一個被稱為“環流”的現象便會產生。其根源在于，由于器件參數的微小差異、PWM信號的死區時間、驅動延時不一致等因素，并聯模塊的輸出端之間會產生瞬時電壓差。這個電壓差會驅動一個高頻電流，該電流在模塊之間通過交流側的耦合電感和直流母線形成閉合回路，但并不流向負載 。

這種環流雖然不產生有用功，但其危害巨大：

增加額外損耗：環流增加了開關器件和電感中的RMS電流，導致額外的導通損耗和磁芯損耗，降低系統效率并加劇熱應力 6。

引發過流風險：在某些工況下，環流峰值可能與負載電流峰值疊加，導致器件瞬時電流超出其安全工作區，引發損壞。

干擾控制系統：高頻環流會產生電磁干擾，可能影響電流采樣精度和控制環路的穩定性。

3.1.3 環流抑制策略

為確保系統穩定高效運行，必須對環流進行有效抑制。常用的策略包括：

耦合電感：在交錯的相之間使用耦合電感，可以為環流路徑引入一個較大的差模電感，從而在硬件層面自然地抑制環流。

主動抑制控制：通過增加額外的電流傳感器來直接測量環流，并在控制算法中引入一個專門的環流抑制環。該控制器根據測得的環流大小，動態微調各模塊的PWM占空比，以主動抵消驅動環流的電壓差。這是一種精確但增加了硬件和軟件復雜度的方案。

優化調制策略：特定的空間矢量調制（SVM）策略，特別是那些在調制過程中避免使用相反的零矢量（如(000)和(111)）的非連續PWM（DPWM）方法，可以從源頭上減少引起環流的共模電壓，從而降低環流 。

3.2 三相四線制系統集成

工商業應用中，大量單相辦公設備和照明負載的存在使得三相負載不平衡成為常態。為給不平衡所產生的零序電流提供通路，PCS必須具備三相四線制輸出能力 。

3.2.1 拓撲結構比較

實現四線制輸出主要有兩種主流拓撲：

表3：四線制逆變器拓撲比較

特性	分裂電容方案 (Split DC-Link)	四橋臂方案 (Four-Leg)
器件數量	最少（6個開關）	增加（8個開關）
控制復雜度	相對簡單	高（需3D-SVM等）
直流電容要求	巨大（需吸收低頻中線電流）	較?。ㄖ芯€電流由橋臂處理）
不平衡負載性能	有限，易導致中點電壓漂移	優異，可主動控制中點電壓
直流母線紋波處理	差	具備主動抑制潛力
對高功率PCS的適用性	差，嚴重影響功率密度	優

分裂電容方案：這是最簡單的方法，將負載中性點連接到由兩個串聯電容構成的直流母線中點 。其主要缺點是，當中線電流較大時，難以維持兩個電容的電壓平衡。更重要的是，中線電流中包含的低頻（電網頻率的兩倍）分量必須由這兩個電容吸收，這要求電容具有極大的容量，嚴重制約了系統的功率密度，因此不適用于高性能設計 。

四橋臂方案：該方案在標準三相橋的基礎上，增加第四個橋臂，專門用于連接和控制交流側的中性點 。第四橋臂通過主動控制，可以精確地合成中點電壓，為任意大小的中線電流提供通路，從而完美地應對負載不平衡。雖然增加了硬件（2個開關及驅動）和控制的復雜度，但它極大地減小了對直流側電容的要求，并提供了更優異的動態性能和更高的直流電壓利用率，是高性能PCS的首選方案 。

3.2.2 二次諧波直流紋波管理

不平衡負載除了產生零序電流外，還會在交流側產生一個頻率為電網頻率兩倍的瞬時功率脈動（$p_{2omega}$）。根據能量守恒，這個功率脈動會傳遞到直流側，引起直流母線電壓或電流的二次諧波紋波。這種低頻、大幅值的紋波會對直流電容造成巨大的熱應力，縮短其壽命，并可能干擾電池管理系統（BMS）的工作 。

標準的四橋臂逆變器雖然解決了中線電流通路問題，但本身并不能消除二次諧波直流紋波。為此，本設計將采用一種主動功率解耦控制策略。該策略通過對第四橋臂（甚至所有四個橋臂）的控制進行特殊設計，主動地將二次諧波能量“暫存”于交流側的濾波電感中，而不是讓其傳遞到直流母線。這相當于在控制層面構建了一個“虛擬電容”，有效隔離了直流側與交流側的不平衡功率脈動，從而可以用更小的直流電容實現更平穩的母線電壓 。

綜合來看，交錯并聯和四線制運行所帶來的挑戰——高頻環流和低頻直流紋波——雖然性質不同，但它們的解決方案都深度耦合在數字控制系統之中。一個完整的交錯并聯四橋臂PCS的控制器，必須具備多任務、多時間尺度的處理能力：在微秒級，它要精確控制PWM邊沿，抑制模塊間的環流；在毫秒級，它要調節三相電流以響應電網指令，并控制中線電流以適應負載不平衡；同時，它還要在整個工頻周期內進行計算，以主動抵消二次諧波功率脈動。這表明，對于此類先進拓撲，數字控制器（MCU/FPGA）的處理能力和控制軟件的架構設計，其重要性不亞于功率硬件本身。整個設計不僅是電力電子的挑戰，更是一個復雜的嵌入式控制系統工程。

第四章：面向可靠并聯的柵極驅動子系統設計

柵極驅動器是連接低壓數字控制核心與高壓功率開關的神經中樞。對于高速開關的SiC MOSFET，特別是多管并聯應用，一個設計精良的柵極驅動子系統是確保系統可靠運行、充分發揮器件性能的關鍵。本章將詳細闡述SiC MOSFET的驅動需求，并重點設計一個能夠支持三管可靠并聯的驅動電路。

4.1 SiC MOSFET柵極驅動的核心要求

與傳統硅基器件相比，SiC MOSFET對柵極驅動器提出了更高、更具體的要求。

驅動電壓選擇：SiC MOSFET通常需要較高的正向柵極電壓（如+15 V至+20 V）以獲得最低的導通電阻 $R_{DS(on)}$，同時需要一個負向偏置電壓（如-2 V至-5 V）來確保在關斷狀態下的可靠性 33。對于B3M010140Y，數據手冊推薦的驅動電壓為+18 V / -5 V 20。負壓關斷能夠提供更大的噪聲裕量，有效防止由極高的電壓變化率（dv/dt）通過米勒電容耦合到柵極而引起的寄生導通 。

峰值驅動電流：驅動器必須具備足夠高的峰值拉/灌電流能力，以便快速地對MOSFET的輸入電容 $C_{iss}$（7700 pF）和米勒電容 $C_{rss}$（17 pF）進行充放電.20 B3M010140Y的總柵極電荷 $Q_G$ 為348 nC 20。若要實現一個50 ns的快速上升時間，所需的峰值柵極電流約為 $I_G = Q_G / t_r approx 348 text{nC} / 50 text{ns} approx 7 text{A}$。驅動器必須能夠瞬時提供如此大的電流。

高隔離度與高CMTI：驅動器必須在低壓控制側和高壓功率側之間提供可靠的電氣隔離。同時，由于SiC MOSFET能夠產生極高（>100 V/ns）的dv/dt，驅動器的共模瞬態抗擾度（CMTI）必須足夠高，才能在這種強干擾環境下保證信號傳輸?shù)耐暾裕苊膺壿嬪e誤 。

4.2 開爾文源極連接（Kelvin-Source）的關鍵作用

B3M010140Y采用的TO-247PLUS-4封裝，其第四個引腳——開爾文源極——對于實現高性能并聯至關重要。

共源電感（CSI）問題：在傳統的三引腳封裝中，源極引線同時被大電流的功率回路和低電流的柵極驅動回路共用。這段引線和PCB走線本身存在寄生電感 $L_s$ 。

負反饋效應：在開通過程中，快速變化的漏極電流（di/dt）會在這段共源電感上產生一個壓降 $V_{L_s} = L_s cdot di/dt$。這個電壓會疊加在柵極驅動回路上，且其方向與驅動器施加的柵源電壓 $V_{GS}$ 相反，從而削弱了MOSFET芯片實際感受到的有效柵源電壓 。這種負反饋效應會顯著減慢開關速度、增加開關損耗，并可能引發柵極振蕩。

開爾文源極解決方案：B3M010140Y的4腳封裝將功率回路和驅動回路的返回路徑分離開。大電流通過“功率源極”（Pin 2）流回，而柵極驅動器的返回端則連接到專用的“開爾文源極”（Pin 3）。這個引腳直接從芯片內部的源極引出，繞過了功率路徑上的共源電感。

回路解耦：通過使用開爾文連接，柵極驅動回路與功率回路實現了物理上的解耦。由di/dt引起的壓降只存在于功率回路中，不再對柵極驅動信號產生干擾 。這使得柵極能夠接收到更干凈、更陡峭的驅動信號，從而實現更快的開關速度、更低的開關損耗和更穩定的并聯運行。

可以說，開爾文源極連接并非一項錦上添花的性能優化，而是實現高速SiC器件可靠并聯的基礎性技術。在并聯應用中，每個器件的功率路徑寄生參數難以做到絕對一致，這會導致每個器件的共源電感上產生不同的di/dt噪聲電壓。如果沒有開爾文連接，這些不對稱的噪聲會直接破壞柵極驅動信號的同步性，引發嚴重的動態不均流。開爾文連接提供了一個不受功率回路di/dt污染的“安靜”參考點，從而打破了這種惡性反饋，確保了外部精心設計的對稱驅動布局能夠真正有效地作用于每個MOSFET芯片，讓柵極驅動器而非寄生參數來主導開關過程。

4.3 三管并聯的柵極驅動電路設計

為確保三顆并聯的MOSFET能夠同步、穩定地工作，柵極驅動電路必須遵循以下設計原則：

獨立的柵極電阻：這是并聯設計中最基本也是最重要的原則。每一顆并聯的MOSFET都必須擁有自己獨立的柵極電阻 $R_G$ 。

功能一（振蕩抑制）：$R_G$ 與MOSFET的輸入電容及回路寄生電感形成一個RLC網絡。合適的 $R_G$ 值可以提供必要的阻尼，有效抑制柵極電壓的高頻振蕩。

功能二（均流改善）：獨立的電阻可以解耦并聯器件的柵極，防止它們之間因參數差異而相互影響。它能減緩開關速度的差異，尤其是在開啟瞬間，有助于改善動態均流 。

完全對稱的PCB布局：從單個驅動IC的輸出引腳，到三顆MOSFET的柵極（經過各自的 $R_G$），以及從每顆MOSFET的開爾文源極引腳返回到驅動IC的地，這三組驅動路徑的長度、寬度和幾何形狀必須做到盡可能的嚴格對稱。通常采用“星型”或“樹狀”布局來實現 。任何布局上的不對稱都會引入不同的傳播延遲和寄生電感，這是導致動態不均流的主要原因之一 。

開爾文源極電阻（高級技術）：在要求極高的應用中，可以在每個獨立的開爾文源極路徑上串聯一個小電阻（例如0.5-1 $Omega$），然后再將它們匯合到驅動器的地。這種做法可以進一步補償芯片內部鍵合線等不對稱性帶來的影響，進一步改善均流，但會增加電路的復雜性 。

綜上所述，一個成功的并聯驅動設計，是在一個具備高驅動能力、高CMTI和隔離功能的驅動IC基礎上，通過“獨立柵極電阻”和“嚴格對稱布局”兩大原則，并充分利用“開爾文源極連接”這一關鍵特性，來確保多顆高速開關器件在電氣上表現得如同一個“理想的”大功率開關。

第五章：物理設計、熱管理與安全規范

本章將電氣原理圖轉化為一個可制造、高可靠的物理實體。我們將重點解決由高功率、高頻率SiC變換器帶來的嚴峻的電磁、熱力學和安全挑戰，確保PCS在嚴苛的工商業環境中長期穩定運行。

5.1 低寄生電感功率回路布局

功率換向回路（從直流支撐電容正極，經過上管，再經過下管，回到電容負極）的寄生電感是影響SiC變換器性能，尤其是電壓過沖的關鍵因素。電壓過沖的幅度與電感值和電流變化率成正比（$V_{overshoot} = L_{loop} cdot di/dt$）。鑒于本設計1200 V母線電壓相對于1400 V器件額定值裕量極小，最小化回路電感是設計的重中之重。

實現低電感布局的核心思想是最小化電流環路面積，并利用磁場對消原理。具體技術包括：

疊層母排（Laminated Busbar）：對于DC+和DC-母線，采用寬而扁平的銅排，中間夾以薄的絕緣介質，緊密疊合。這種結構使得正向和返回電流路徑高度重合，環路面積接近于零，磁場相互抵消，從而實現極低的寄生電感 。

多層PCB設計：若采用PCB作為功率板，應將相鄰的內層分別設置為完整的DC+和GND平面，模擬疊層母排的結構，以降低PCB自身的電感 。

緊湊的元器件布局：將直流支撐電容（特別是高頻薄膜電容）盡可能地靠近半橋開關模塊放置，以縮短高頻電流路徑 40。三顆并聯的MOSFET應作為一個緊湊的單元進行布局。

對稱性：不僅驅動回路，功率回路的布局也必須保證對稱性。從母線到每個并聯器件的電流路徑，以及從器件返回母線的路徑，都應具有相同的長度和阻抗，以保證靜態均流的均勻性 。

5.2 熱管理系統設計

高效且均衡的散熱是保證并聯器件可靠工作的生命線。

熱負荷計算：根據第二章表2的損耗估算，每個三相橋臂（18顆MOSFET）在額定工況下需要耗散數千瓦的熱量。

并聯散熱的挑戰：熱管理的目標不僅是帶走總熱量，更關鍵的是要確保所有并聯器件的殼溫盡可能一致 。任何顯著的溫差都會通過 $R_{DS(on)}$ 的正溫度系數效應破壞靜態均流，形成熱-電不平衡的惡性循環 。

解決方案：液冷散熱：對于本設計所涉及的功率密度和總損耗，傳統的風冷方式已無法滿足要求。必須采用散熱效率更高、溫度均勻性更好的液冷系統 。

冷板設計：所有構成一個完整三相逆變器的18顆MOSFET應統一安裝在同一塊高性能的液冷板上。冷板內部的微通道或擾流結構需經過流體仿真優化，以確保冷卻液在整個板面均勻流動，避免局部熱點。

熱界面材料（TIM）：在每個TO-247器件的背部金屬與冷板之間，必須使用高導熱系數的熱界面材料（如導熱硅脂或相變材料），以最小化接觸熱阻。安裝時需使用扭力扳手確保每個器件的安裝壓力一致且適當，這對保證一致的接觸熱阻至關重要。

集成化散熱：一個完整的散熱系統還應考慮為濾波電感、母排等其他發熱部件提供有效的冷卻 。

5.3 高壓PCB絕緣與安全規范（IEC 62368-1）

在高壓PCB設計中，必須遵守嚴格的安全間距規定，以防止電擊穿和沿面閃絡，確保設備和人員安全。IEC 62368-1是音視頻、信息和通信技術設備的安全標準，其原則廣泛適用于各類電力電子設備。

基本定義：

電氣間隙（Clearance）：兩導體間通過空氣的最短直線距離。其主要目的是防止空氣被電離擊穿產生電弧，主要取決于峰值電壓、污染等級和海拔 。

爬電距離（Creepage）：兩導體間沿絕緣材料表面的最短路徑距離。其目的是防止表面因污染和潮濕形成導電通路（即“爬電”），主要取決于有效值（RMS）工作電壓、污染等級和絕緣材料的相比漏電起痕指數（CTI）。

1200 V DC系統參數確定：

工作電壓：1200 V DC。

污染等級（PD）：對于安裝在機柜內的工商業設備，通?？砂次廴镜燃?（PD2）進行設計，即正常情況下只有非導電性污染，但偶爾會因凝露而變?yōu)閷?dǎo)電性 。

材料組別：標準FR-4板材的CTI值通常在175 V到250 V之間，屬于材料組別II或IIIa 。為保守起見，按IIIa組進行設計。

表4：基于IEC 62368-1的1200 V DC系統PCB間距要求（示例）

參數	影響因素	標準要求值 (mm) (PD2, 材料組IIIa)	設計實現方法
爬電距離	RMS工作電壓, 污染等級, CTI	12.5 - 16.0 (基本絕緣)	保持高壓網絡間最小表面距離；在空間受限處開槽
電氣間隙	峰值電壓, 污染等級, 海拔	8.0 - 9.5	保持高壓網絡間最小空氣距離；避免尖端放電

注：具體數值需查閱最新標準并根據過電壓類別等因素精確確定。此表為典型設計參考。

布局實現：在PCB布局時，必須在所有高壓網絡之間（如DC+, DC-, 各相輸出），以及高壓區與低壓控制區之間，嚴格執行上述計算出的安全間距。在布局緊湊時，可以在高壓導體之間銑出隔離槽（Slot），以強制延長表面爬電路徑，滿足爬電距離要求 。

5.4 電壓過沖與振蕩的抑制

產生原因：如前所述，關斷時的大di/dt流過功率回路寄生電感 $L_{loop}$ 是電壓過沖的直接原因 。同時，器件的寄生電容與 $L_{loop}$ 形成一個LC諧振網絡，在開關瞬態的激勵下產生高頻振蕩（Ringing）。

抑制措施層級：

優化布局（根本措施）：通過5.1節所述的低電感布局技術，從源頭上減小 $L_{loop}$，是抑制過沖和振蕩最有效、最根本的方法，因為它不以犧牲效率為代價 。

調節柵極電阻（性能權衡）：適當增大柵極電阻 $R_G$ 可以減緩開關速度，降低di/dt，從而減小電壓過沖。但這會直接增加開關損耗，是在系統可靠性與效率之間的一種權衡 。

增加緩沖電路（輔助措施）：當僅靠優化布局仍無法將過沖抑制在安全范圍內時，需要在每個開關位置（漏源極之間）并聯RC或RCD緩沖電路（Snubber）。Snubber電路為諧振能量提供一個耗散路徑，可以有效吸收尖峰電壓、抑制振蕩 。其參數（R和C的值）需要精心設計，以在有效抑制過沖和引入額外損耗之間取得平衡。

第六章：支持更高直流母線電壓的可行性探討

隨著光伏和儲能系統向更高電壓等級（如1500 V DC）發展以降低線路損耗，PCS也面臨著相應的電壓升級需求。本章將基于當前設計，分析其向更高母線電壓擴展的局限性，并探討實現這一目標所需的技術路徑演進。

6.1 B3M010140Y在 >1200 V母線電壓下的局限性

將當前基于B3M010140Y的兩電平拓撲直接應用于如1500 V的直流母線是完全不可行的，其根本原因在于電壓裕量的缺失。

電壓裕量不足：對于一個1500 V的直流母線，額定電壓為1400 V的器件在理論上就已經無法承受穩態母線電壓，更不用說開關過程中必然產生的電壓過沖。任何微小的電壓波動或瞬態過沖都將立即導致器件進入雪崩擊穿狀態，并極有可能引發永久性的災難性失效 21。

嚴重違反降額規范：根據80%的電壓降額原則，1500 V母線系統至少需要額定電壓為 $1500V / 0.8 = 1875V$ 的功率器件。目前市場上1700 V的SiC MOSFET是常見的選擇，但為了保證足夠的安全裕量，業界在1500 V系統設計中更傾向于采用2300 V甚至3300 V等級的SiC器件 1。

結論：在硬開關兩電平拓撲中，B3M010140Y器件的應用上限被嚴格限制在1200 V及以下的母線電壓。任何顯著超出此范圍的嘗試都將面臨極高的失效風險。

結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請?zhí)砑觾A佳電子楊茜微芯（壹叁貳 陸陸陸陸 叁叁壹叁）

本報告詳細闡述了基于B3M010140Y SiC MOSFET（單管三并聯）設計一款用于工商業儲能的兩電平交錯并聯三相四線制PCS的完整技術方案。通過對系統架構、功率級、先進拓撲、柵極驅動和物理設計的深入分析，得出以下結論：

方案可行性：在800 V至1200 V的直流母線電壓范圍內，所提出的設計方案在技術上是可行的。通過采用交錯并聯拓撲，有效解決了大功率需求與分立器件電流能力有限之間的矛盾，同時通過紋波對消效應顯著減小了無源元件體積，為實現高功率密度奠定了基礎。選用四橋臂拓撲并結合主動功率解耦控制，能夠有效應對工商業應用中常見的負載不平衡問題及其引發的二次諧波直流紋波，保證了系統的穩定性和電能質量。

核心技術挑戰與對策：設計的成功實現高度依賴于對幾個關鍵技術挑戰的有效管理：

并聯均流：必須通過嚴格對稱的PCB布局、獨立的柵極電阻以及高效且均衡的熱管理系統，來綜合抑制動態和靜態不均流，確保并聯器件的長期可靠性。

電壓過沖：由于1200 V母線電壓相對于1400 V器件額定值裕量較小，通過疊層母排等低電感布局技術將功率回路寄生電感最小化，是控制電壓過沖、保證器件安全的根本前提。

環流與控制：交錯并聯引入的環流問題和四橋臂拓撲的復雜控制需求，要求系統必須配備高性能的數字控制器和先進的控制算法，軟件設計的重要性與硬件設計并駕齊驅。

器件選型的關鍵作用：B3M010140Y SiC MOSFET憑借其1400 V的高耐壓、低損耗和帶開爾文源極的先進封裝，是本設計方案得以成立的基礎。特別是開爾文源極連接，它從根本上解決了高速開關下的共源電感問題，是實現可靠并聯的關鍵技術。

向更高電壓等級的演進路徑：本報告明確指出，將當前的兩電平拓撲直接應用于1500 V及以上的直流母線是不可行的。電壓等級的提升需要一次架構上的范式轉移——即從兩電平拓撲演進到三電平（如ANPC）等多電平拓撲。這種演進路徑雖然會帶來控制和硬件復雜度的顯著提升，但它通過電壓分擔的原理，允許使用性能更優、成本更低的較低電壓等級器件（如1200 V SiC MOSFET）來構建更高電壓的系統，是未來高壓大功率儲能PCS發展的必然趨勢。

綜上所述，本報告不僅提供了一個具體的高性能PCS設計藍圖，更揭示了在SiC時代，系統性能的實現是一個涉及器件特性、拓撲創新、精細化物理設計和復雜軟件控制的綜合性工程。設計者必須具備全局視野，在電、熱、磁、機械等多個維度進行協同優化，方能充分釋放先進功率半導體帶來的巨大潛力。
