前言

市場中設備的靜音性能是重要競爭因素，生活中“設備靜音化”是“人民的呼聲”——據行業調研，2024年全球“靜音驅動”相關需求增速超25%，其中辦公、醫療、家居等場景對靜音的需求更高。而傳統步進電機驅動器因電流紋波與機械共振產生的噪音不僅干擾環境，更限制了設備在特定場景下的應用可能性。TMC2224作為ADI旗下Trinamic推出的一款高集成度的步進電機驅動器，具備出色的靜音性能和精巧的設計，賦能辦公、醫療、家居等場景自動化設備“無聲”的運行。

一TMC2224產品概述

TMC2224是用于兩相步進電機的超靜音單軸電機驅動IC。集成TRINAMIC先進的StealthChop2斬波器確保無噪音操作，內置MicroPlyer微步插值器，提供精準平滑運行。它的快速電流調節和可選的組合與SpreadCycle允許高動態運動。集成的功率MOSFET處理電機電流高達1.4A RMS。集成全面的保護和診斷功能支持系統穩健可靠的運行。其提供傳統STEP/DIR接口和一個簡單易用的UART接口用于打開更多的調優和控制選項，以實現成本效益和極具競爭力的解決方案。

核心參數表：

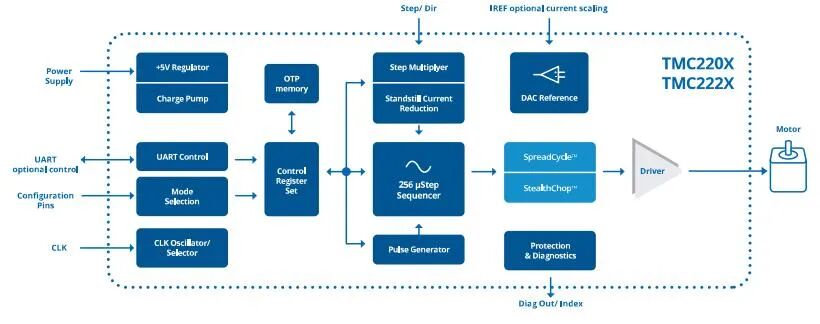

框圖

二核心技術：平滑靜音驅動

1.StealthChop2：靜音驅動的核心

TMC2224搭載的StealthChop2技術是一種基于電壓模式PWM（脈寬調制）的靜音驅動技術，通過調節施加到電機線圈上的有效電壓來驅動電機電流，從而實現靜音操作。該技術能夠保證電機在靜止和低速運動時絕對安靜（除了軸承產生的噪音），且與其他電壓模式斬波器不同，StealthChop2不需要任何配置——它會在開機后的第一個動作中自動學習最佳設置，并在隨后的動作中進一步優化設置。相比初代StealthChop，響應速度提升30%，支持動態調整PWM頻率（23.4kHz~58.5kHz四檔可選），平衡電流紋波與開關損耗。無論是辦公室里的打印機、家庭中的智能設備，還是需要安靜環境的醫療設備，TMC2224都能確保設備運行幾乎“無聲”。

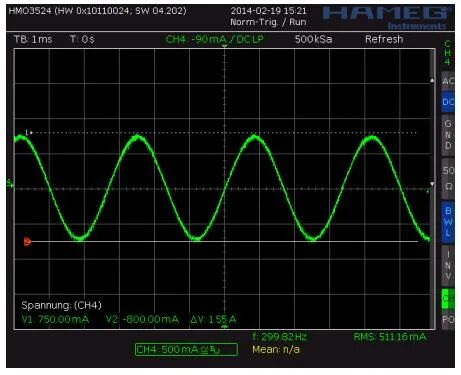

使用StealthChop的電機線圈正弦波電流（電流探頭測量）

2.SpreadCycle防抖動技術：高動態性能的保障

TMC2224集成了SpreadCycle高精度斬波算法，該技術專門針對高動態運動場景優化，通過優化電機的控制算法和驅動策略，減少電機在高速運行時的振動和噪音，使得電機在高速運行時能夠保持平滑且穩定的運行狀態。該技術提高了系統的運行平穩性和精度，降低了噪音污染，有效抑制電機運行中的抖動與共振現象，確保電機在全轉速范圍內平穩運轉，提升控制精度。

3.智能控制：精準平滑的運動藝術

TMC2224支持高達1/256微步的分辨率，結合MicroPlyer微步插值器技術——可將外部輸入的步進信號（如2,4,8,16,32微步）插值為256微步——即使在使用簡單的STEP/DIR接口時也能實現極其平滑的運動控制。這種高精度的微步控制不僅減少了振動和噪音，還顯著提高了運動系統的定位精度和低速運行時的穩定性。

三精巧設計：小尺寸、大能量+靈活配置

在僅5mm×5mm的QFN28封裝內，TMC2224集成了完整的雙極步進電機驅動解決方案。芯片內部集成了功率MOSFET，構成了完整的全H橋驅動電路，用于驅動電機繞組。這種極致緊湊的設計帶來了多重優勢：減少了外部元件數量，降低了系統BOM成本和PCB面積；簡化電路設計，縮短了產品開發周期；減少了連接點和潛在故障點，提高了系統可靠性等。同時“小尺寸”使得它能夠輕松進入空間受限的場景，如：3D打印機的擠出機和平臺控制；辦公自動化設備中的精密傳動；安防監控設備的云臺控制系統；醫療輸液泵的狹小腔體等。

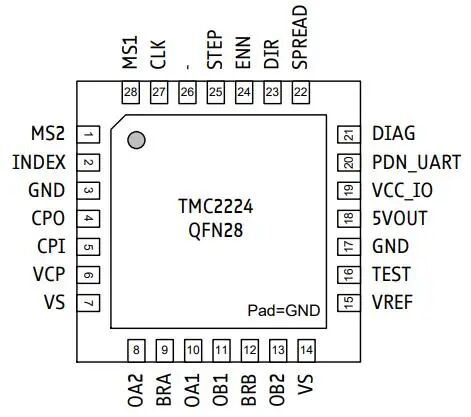

引腳封裝圖

盡管體積小巧，TMC2224卻提供了4.75V至36V的寬電壓工作范圍和1.4A持續電流（峰值2A）的強大驅動能力，充分體現了“小尺寸，大能量”的設計理念。

在接口設計上，TMC2224提供STEP/DIR和UART兩種控制接口。STEP/DIR接口無需軟件配置，直接接入MCU的GPIO，支持雙沿觸發（DEDGE 模式），適合快速替換傳統驅動，如打印機升級等，確保了與傳統系統的兼容性。而UART接口則為系統提供了更高的靈活性和可配置性，支持通過串行接口進行精細的參數調整和實時監控，滿足不同復雜度的應用的需求。

四

應用場景

3D打印領域：在3D打印應用中，TMC2224的靜音特性使得設備可以在任何環境中安靜工作，而高精度的微步控制則確保了打印質量的顯著提升。采用TMC2224可使3D打印機在保持優異打印質量的同時，降低運行的噪音。

辦公自動化：對于打印機、掃描儀等辦公設備，TMC2224幫助設備制造商打造更友好的辦公環境——辦公場所不再被設備的運行噪音所干擾，工作效率和舒適度不被辦公設備噪音影響。

安防監控：在安防監控領域，TMC2224驅動的云臺攝像頭實現了近乎無聲的旋轉和定位，避免了因電機噪音引起的注意力分散，特別適合需要隱蔽監控的場合。

醫療設備：醫療設備對噪音有著極為嚴格的要求，TMC2224的超靜音特性使其成為輸液泵、呼吸機等設備的理想選擇，為患者創造更加舒適的治療環境。

五

保護與開發：可靠與便捷的平衡

1.可靠保障：全面的系統保護

TMC2224內置了完善的保護機制，包括：過溫保護功能，集成了精確的溫度監測電路，防止芯片過熱損壞，且具備可配置性，溫度閾值可以通過UART寄存器或OTP內存進行選擇，以適應不同的散熱條件和應用需求；短路保護機制，能夠檢測輸出短路狀況，并在微秒級時間內采取保護措施，確保驅動器的安全運行；欠壓鎖定功能，欠壓時會自動禁用驅動器輸出，保障電源異常時的系統安全。這些保護功能不僅提高了系統的可靠性，也大大降低了設計工程師的開發風險和時間成本。

2.完善支持：助力產品開發

Trinamic為TMC2224提供了完整的開發支持，包括TMC2224-EVAL評估板讓工程師能夠快速驗證芯片功能，以及功能完整的TMC2224-EVAL-KIT評估套件，套件包含：主控制板，帶有豐富的接口選項；TMC2224驅動板，包含所有必要的外圍電路；詳細的用戶手冊和應用示例；完整的原理圖和PCB設計文件。配合TMCL-IDE開發環境，提供直觀的圖形界面，支持實時數據可視化和參數調整，工程師可以輕松配置驅動參數、監控系統狀態、分析性能數據。完整的開發支持，簡易的開發過程，能助工程師在短時間內完成從概念驗證到原型開發的過程，加速產品上市時間。

六結語：帶來優質體驗

TMC2224的價值，不僅在于“超靜音”這一單一特性，更在于它以“單芯片方案”同時滿足“靜音、精準、小尺寸、高可靠”的多維度需求——在自動化設備日益追求“用戶體驗+空間效率”的趨勢下，TMC2224既解決了傳統驅動的噪音痛點，又簡化了設計、降低了成本，成為辦公、醫療、消費電子領域的電機驅動可靠選擇。TMC2224助力實現更安靜、更精確、更智能的產品設計，為終端用戶創造更加優質的產品體驗。
