一、 項目痛點：協議壁壘下的控制延遲與同步失準

某精密裝配自動化生產線需要進行升級改造。其主控制系統采用性能穩定的西門子S7-1200 PLC，基于Profinet工業以太網構建，負責整線的邏輯調度與任務管理。而生產線上的多個精密運動軸，如機械臂、傳送帶定位模組和旋擰裝置，則采用了性能優異且成本效益高的CC-Link協議系列伺服驅動器與電機。

項目面臨的核心挑戰如下：

1. 協議異構，直接通訊無門：S7-1200的Profinet端口無法直接與CC-Link協議的伺服驅動器對話，如同大腦無法直接指揮說不同語言的肢體。

2. 同步精度要求極高：多個運動軸之間需要實現嚴格的電子齒輪與電子凸輪同步，要求協同誤差在微秒乃至納秒級別。傳統的I/O點控制或模擬量控制方式延遲高、精度差，完全無法滿足要求。

3. 系統響應遲緩：非實時的通訊方式導致控制指令與現場反饋存在巨大延遲，不僅影響生產節拍，更在高速運動中易引發設備碰撞或產品損壞。

4. 集成成本與復雜性：若更換所有伺服驅動器以匹配Profinet網絡，或?qū)⒖刂坪诵母鼡Q為三菱PLC，都將導致項目成本激增、周期延長，并帶來不必要的技術風險。

二、 解決方案：捷米特JM-PN-CCLK協議轉換網關

面對上述痛點，我們引入了捷米特JM-PN-CCLK協議轉換網關。這款設備不僅僅是一個簡單的協議轉換器，更是一個集成了邊緣計算能力的智能網關，是實現高精度實時控制的數據采集器與通訊樞紐。

網關功能簡介：

高性能協議橋接：內核集成Profinet和CC-Link協議棧，在硬件層面實現兩種高速工業網絡的無縫轉換。

納秒級時序處理：網關內置高性能處理器和實時操作系統，能夠處理精確的時鐘同步信號，確保數據在兩個網絡間傳輸?shù)臅r(shí)序精度，為多軸同步提供底層保障。

雙向數據映射：作為Profinet網絡中的智能從站和CC-Link網絡中的主站或智能設備站，它能夠?qū)⑽鏖T子PLC的過程數據區與CC-Link伺服驅動器的寄存器進行雙向、透明的映射。

邊緣診斷與預處理：作為邊緣計算網關，它可以實時監測CC-Link網絡上的設備狀態，進行初步的數據濾波和報警判斷，提前發現異常，減輕主PLC的負擔。

三、 實施過程與清晰的系統拓?fù)?/p>

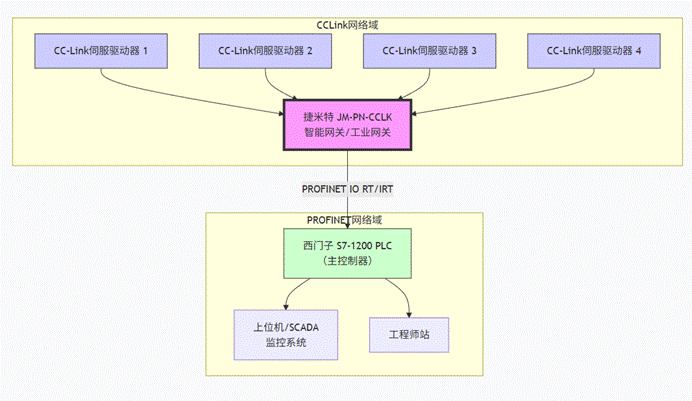

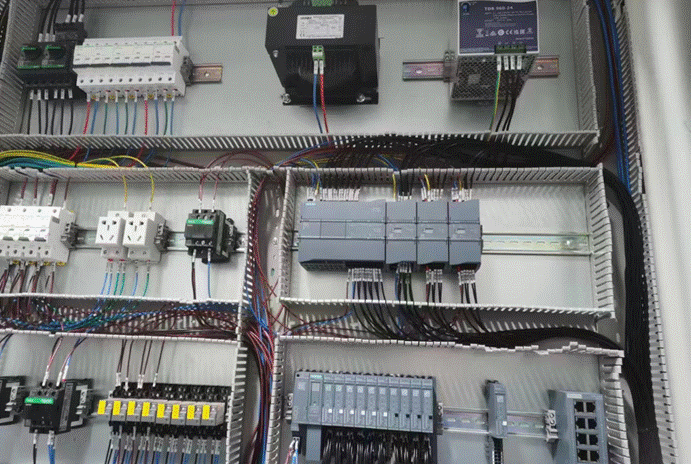

1.硬件連接與拓?fù)渲貥?gòu)

在這個拓?fù)渲校菝滋鼐W(wǎng)關成為了系統的核心樞紐。所有CC-Link伺服驅動器在網關的組織下形成一個同步控制子網，而網關本身則作為S7-1200的一個高速IO設備，完美地融入了Profinet主網絡。

2.軟件配置

西門子側：在TIA Portal工程軟件中，導入捷米特提供的GSDML文件。將網關添加到Profinet IO網絡，并根據伺服軸的數量和數據類型，配置好輸入/輸出模塊的大?。ɡ?，每個軸分配32字節輸入/32字節輸出）。這些地址區域?qū)⒂糜趥鬏斂刂浦噶睿ㄈ缒繕?biāo)位置、速度、轉矩）和狀態反饋（如實際位置、速度、故障代碼）。

網關側：使用捷米特的專用配置軟件，建立精確的數據映射表。將S7-1200輸出字節映射到每個CC-Link伺服驅動器的命令寄存器，將每個驅動器的狀態寄存器映射到S7-1200的輸入字節。

伺服驅動器側：在伺服軟件中設置站號、通訊參數，并啟用同步控制功能（如三菱的SSCNET兼容模式）。PLC通過網關下發的同步指令，能夠直接驅動伺服驅動器執行預裝的電子凸輪或齒輪同步程序。

四、 應用效果與實施前后對比

五、 行業推廣與前景展望

捷米特JM-PN-CCLK網關所展現的高精度協議轉換與實時控制能力，是工業網關在運動控制領域的典范應用。以下主流且高速發展的行業，對此有著迫切且廣泛的需求：

1. 鋰電光伏制造：在極片輥壓、分切、卷繞等工序中，對多軸同步張力控制有極高要求。該智能網關能無縫對接不同品牌的PLC與伺服系統，構建高可靠性的閉環張力控制，直接提升電池的一致性良率。

2. 工業機器人與協作機器人：機器人關節內的多伺服電機需要極高的同步性。該方案可用于機器人本體控制器的快速開發，或?qū)崿F(xiàn)機器人與外部移動平臺的精準協同作業。

3. 半導體與電子封裝：晶圓傳輸、引線鍵合、貼片等設備要求亞微米級的定位精度和納米級的同步時序。具備邊緣計算能力的網關能夠處理復雜的軌跡規劃指令，并確保執行的實時性。

4. 高端包裝與印刷機械：在凹印、柔印設備中，套色精度是關鍵。該方案能完美解決傳統機械長軸帶來的問題，實現無軸傳動的電子套準，提升印刷質量和設備靈活性。

六、 總結

在“中國智造”邁向深化應用的今天，打通信息層與控制層的壁壘，實現數據的高頻、高精度流動，是構建柔性智能生產線的基石。本項目成功驗證了捷米特JM-PN-CCLK作為核心工業網關與邊緣計算網關的巨大價值。它超越了簡單的協議轉換，通過其納秒級的時序處理能力，賦予了普通PLC控制高端同步伺服系統的能力，實現了“大腦”與“手腳”的精準協同。

它既是確?？刂茖?shí)時性的智能網關，也是匯聚底層數據的數據采集器。這種以標準化、模塊化方案解決復雜集成問題的能力，使得它成為自動化工程師手中一把強大的“利器”。展望未來，隨著新能源、半導體、機器人等戰略新興行業的飛速發展，對高精度運動控制的需求將愈發旺盛。此類高性能物聯網網關 必將扮演越來越重要的角色，成為驅動制造業數字化轉型與智能化升級的關鍵支撐技術。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
