該AFE10004是一款高度集成的自主功率放大器（PA）精密模擬前端（AFE），包括四個溫度補償數模轉換器（DAC）、集成EEPROM和柵極偏置開關。四個DAC由存儲在內部EEPROM中的四個獨立的用戶定義的溫壓傳遞函數進行編程，無需額外的外部電路即可校正任何溫度影響。啟動后，該器件無需系統控制器干預即可運行，為控制應用中的偏置電壓設置和補償提供完整的系統。
*附件：afe10004.pdf

該AFE10004具有四個柵極偏置輸出，可通過專用控制引腳打開和關閉。柵極偏置開關設計用于快速響應。與器件PA_ON引腳相結合，這種快速響應可實現正確的功率排序和耗盡型晶體管（如 GaAs 和 GaN）的保護。

功能集成和寬工作溫度范圍使該AFE10004成為射頻系統中功率放大器的一體化自主偏置控制電路的絕佳選擇。靈活的 DAC 輸出范圍和內置排序功能使該器件可用作各種晶體管技術（例如 LDMOS、GaAs 和 GaN）的偏置控制器。請聯系 TI 銷售人員獲取完整數據表。

特性

• 本地和遠程二極管溫度傳感器
  • ±2.5°C精度，最高
  • 0.0625°C 分辨率
• 用于自主運行的內部EEPROM
  • 四個獨立的傳遞函數存儲
  • 設備配置存儲
  • 用戶存儲的開放空間
• 四個模擬輸出
  • 四個單調DAC：1.22 mV分辨率
  • 自動配置的輸出范圍：
    • 正輸出電壓：5.5 V，最大值
    • 負輸出電壓：–10 V，最小值
  • 大電流驅動能力：
    • 高達 100 mA 的電源
    • 灌電流高達 20 mA
  • 高容性負載容限：高達 15 μF
• 柵極偏置開和關控制開關
  • 兩個可編程關斷電壓
    • 兩個輔助DAC：1.22mV分辨率

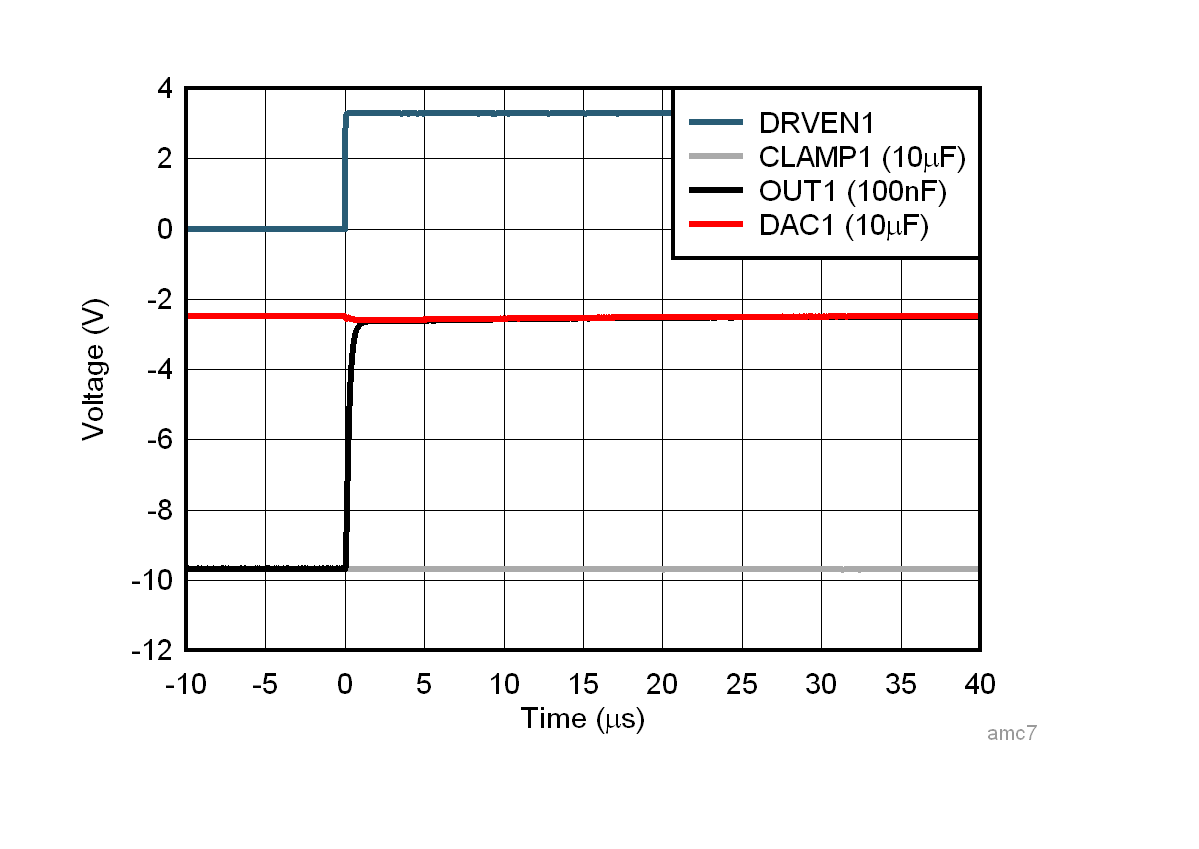

  • 快速開關時間：50 ns，典型值
  • 低電阻：3 Ω，最大
• 內置排序控制
• 內部2.5V基準電壓源
• SPI 和我^2^C 接口：1.7V 至 3.6V 工作電壓
  • SPI：4線接口
  • 我^2^C：八個可選從地址
• 指定溫度范圍：–40°C 至 +125°C
• 工作溫度范圍 –40°C 至 +150°C

參數

方框圖

AFE10004 是德州儀器推出的 4 通道功率放大器精密模擬前端（AFE），核心優勢為高集成度、自主溫控補償與快速柵極偏置控制，專為 RF 功率放大器（PA）偏置應用設計，適配多種晶體管技術。

核心參數與特性

• 輸出與精度：4 個單調 DAC 通道，分辨率 1.22 mV；輸出電壓范圍 - 10 V 至 5.5 V，支持源電流最大 100 mA、灌電流最大 20 mA，容性負載耐受度達 15 μF。
• 溫度傳感：集成本地 / 遠程二極管溫度傳感器，精度最高 ±2.5°C，分辨率 0.0625°C，支持溫度補償算法。
• 控制與切換：內置柵極偏置開關，切換時間典型 50 ns，導通電阻最大 3 Ω；支持 2 種可編程關斷電壓，配備 2 個輔助 DAC（分辨率 1.22 mV）。
• 供電與接口：支持 1.7 V-3.6 V 接口供電，兼容 SPI（4 線）與 I2C（8 種可選從機地址）通信；工作溫度 - 40°C-125°C，存儲溫度 - 40°C-150°C。
• 封裝規格：24 引腳 VQFN 封裝（4mm×4mm），符合 RoHS 標準，MSL 等級 3（260°C 回流焊 168 小時）。

關鍵功能設計

• 自主運行能力：內置 EEPROM，可存儲 4 組獨立溫度 - 電壓傳輸函數、設備配置參數及用戶自定義數據，上電后無需控制器干預即可自主工作。
• 偏置 sequencing 控制：通過 PA_ON 引腳與柵極開關配合，實現功率放大器的正確上電時序，保護 GaAs、GaN 等耗盡型晶體管。
• 多晶體管適配：靈活的輸出范圍與偏置配置，兼容 LDMOS、GaAs、GaN 等多種晶體管技術，適配不同 PA 的偏置需求。

典型應用場景

• 射頻通信：雷達、電子戰設備、通信載荷、國防無線電，滿足高可靠性偏置控制需求。
• 無線基礎設施：大規模 MIMO（AAS）有源天線系統、戶外回程單元，適配惡劣工作環境。

設計與使用建議

• 接口配置：根據系統需求選擇 SPI 或 I2C 通信，I2C 需注意從機地址配置避免沖突；建議為通信引腳添加下拉電阻，提升穩定性。
• 電源與去耦：模擬電源與數字電源需獨立供電，就近并聯低 ESR 去耦電容；輸出引腳建議添加 RC 濾波，優化輸出紋波。
• 溫度補償：利用 EEPROM 存儲不同溫度下的偏置電壓校準數據，通過溫度傳感器實時調整 DAC 輸出，抵消溫度對 PA 性能的影響。
• 布局注意：柵極偏置開關走線需短而粗，減少寄生電感；溫度傳感器走線遠離熱源，確保測溫精度。
