直播主題

CAN總線一致性測試

“一致性測試是保障總線系統穩定、兼容、可靠運行的核心環節?！?/p>

隨著整車電子電氣架構日益復雜，ECU數量增多、通信負載加大，CAN節點之間若存在電氣特性不匹配、時序偏差、容錯能力差等問題，極易引發通信錯誤、系統宕機甚至功能失效。因此，按照 ISO 11898 等國際標準，對CAN節點的硬件電氣特性、協議行為、數據交互邏輯進行全面驗證，已成為主機廠與零部件供應商在產品開發與量產階段的必備流程。

測試項繁多瑣碎，搭建與切換效率低下？數據鏈路層測試如何與真實的整車網絡環境對接？高負載與容錯測試的極限場景定義從何而來？

在智能網聯汽車快速發展的今天，“如何高效、安全、深入地完成測試，并解決實驗室與實車之間的gap”，已成為一線工程師們面臨的核心挑戰。

10月28日，在虹科「CAN總線專題系列」第7期的技術直播中， 資深技術工程師林茵圍繞「CAN總線一致性測試基本方法」展開系統講解，從物理層、數據鏈路層、交互層到網絡兼容性測試，層層遞進，為觀眾詳細解讀了呈現了一套完整的測試方法與實戰經驗。

02

直播要點回顧

01｜物理層測試：通信穩定性的硬件基礎

結合實際測試案例，詳解關鍵測試項：

終端電阻測試：確?？偩€阻抗匹配，避免信號反射。

高低壓通信范圍測試：驗證節點在極端電壓條件下的通信能力。

顯性/隱性輸出電壓測試：判斷CAN_H與CAN_L電平是否符合標準。

跳變沿時間測試：評估信號邊沿陡峭程度，影響采樣準確性。

地偏移測試：模擬地線電位差，檢驗節點抗干擾能力。

02｜數據鏈路層測試：時序與協議的精準把控

結合實戰常見問題，拆解數據鏈路層測試要點：

位時間與采樣點測試：確保所有節點在相同時間點采樣信號。

報文DLC測試：驗證數據長度代碼與實際發送數據是否一致。

總線負載率測試：監控系統負載，預防因負載過高導致的通信延遲。

高負載通信測試：模擬極端負載場景，檢驗系統極限性能。

預期/非預期幀接收測試：評估節點對異常報文的處理能力。

03｜交互層測試：保障報文交互的實時性與準確性

交互層關注的是報文的發送行為與交互邏輯，包括：

報文周期時間測試：檢驗周期型報文是否按時發送。

事件型報文測試：驗證事件觸發型報文的響應機制。

使能型與周期事件型報文測試：綜合評估復雜交互場景下的通信一致性。

04｜網絡兼容性測試：模擬故障 驗證系統容錯能力

結合實際案例， 深入分析并通過CANSpider模擬多種故障場景，演示了：

CAN_H/L 對電源短路容錯性測試

CAN_H/L 對地短路容錯性測試

CAN_H 與 CAN_L 短路容錯性測試

Busoff 恢復策略測試

工具鏈支持：虹科一站式測試解決方案

點擊查看產品詳情

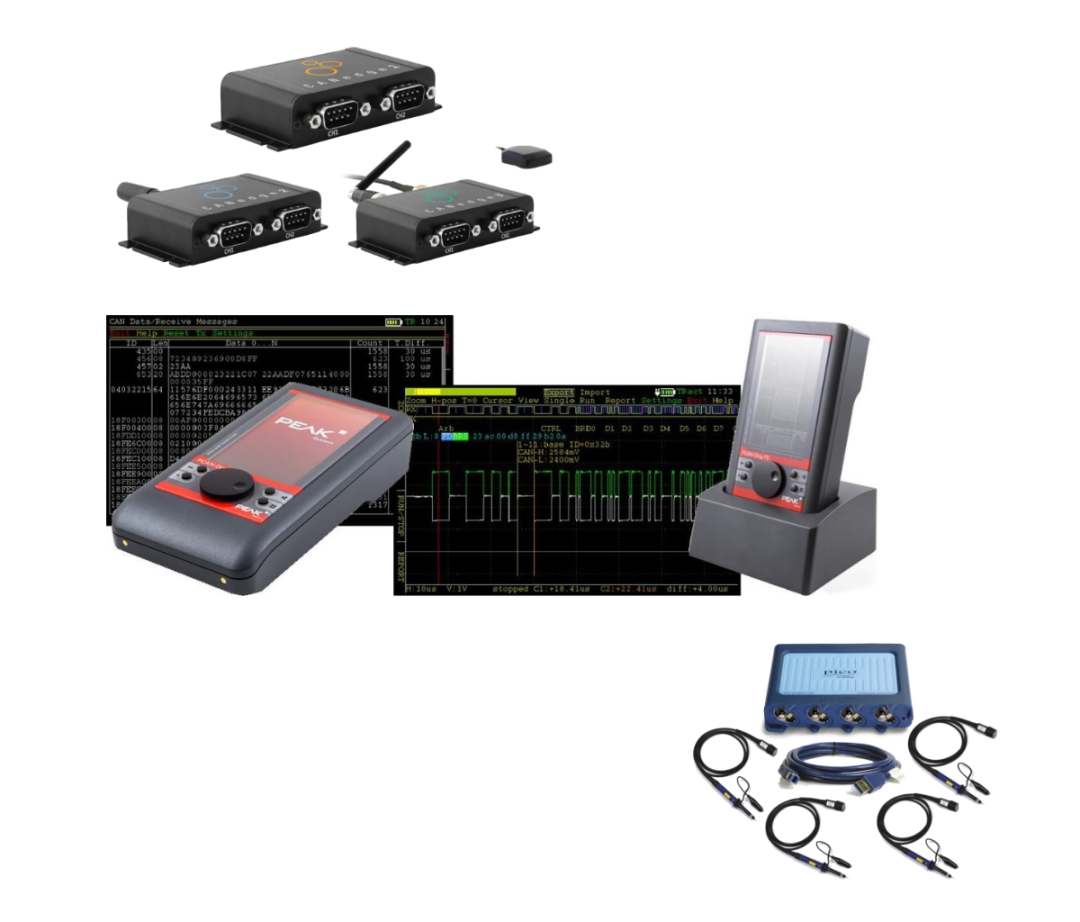

CAN（FD) 總線記錄和診斷工具

虹科PCAN-Diag FD

虹科PCAN-MiniDiag FD

PCAN-miniDisplay

虹科PicoScope 示波器

點擊查看產品詳情

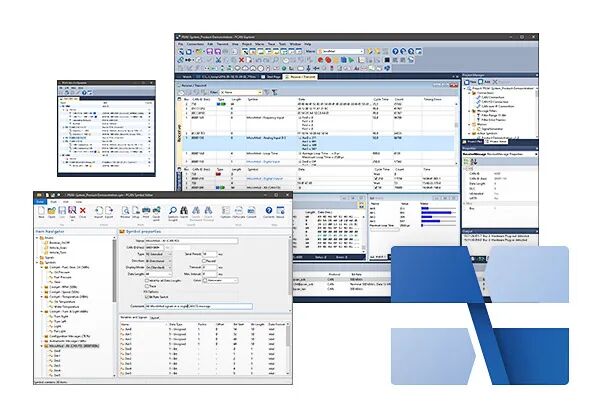

CAN（FD) 總線分析軟件

虹科PCAN-Explorer 6

虹科 PCAN-View

03

直播精彩Q&A

Q

CAN 總線跳變沿時間測試的目的是什么？

跳變沿時間測試的目的是確保 CAN 信號的上升沿和下降沿足夠 “快且準”，若跳變沿太長，信號波形會 “變緩”，導致數據鏈路層的采樣點判斷出錯，最終引發通信錯誤。通過測試上升沿和下降沿的時間（如納秒級精度），保證 CAN 信號的跳變過程精準，讓總線上的所有節點都能精準識別信號。

A

Q

網絡兼容性測試中的 CAN_H 與 CAN_L 短路容錯性測試，主要驗證什么場景？

主要驗證 CAN_H 和 CAN_L 直接短路的場景，即總線的差分信號被破壞時，節點是否能識別故障、全網是否會癱瘓，以及故障恢復后能否正常通信。例如汽車線束磨損導致 CAN_H/L 短路時，ECU 需能容錯并在故障解除后快速恢復。

A

Q

虹科的方案主要解決了哪些測試場景的需求？

CAN總線一致性測試方案主要解決了 CAN 網絡從底層信號到上層功能的全維度測試場景需求，具體涵蓋：物理層的信號精度驗證，數據鏈路層的規則合規性測試，交互層的時序與邏輯驗證以及網絡兼容性的故障與恢復測試等等，有一些環節還可自動化導出詳細測試報告，具備可靠性和專業性。

A

04

課程目錄

第一講 CAN總線技術（上）

（觀看回放）

時間：8月5日 （周二）1500

直播大綱:

1. CAN總線概述

2. CAN總線物理層

3. 常見故障排查與解析

第二講 CAN總線技術（下）

（觀看回放）

時間：8月19日 （周二）1500

直播大綱:

1. CAN報文類型解析

2. CAN總線仲裁機制詳解

3. CAN總線常用測試工具分享

第三講 CAN FD總線技術

（觀看回放）

時間：9月2日 （周二）1500

直播大綱:

1. CAN FD總線原理詳解

2. 物理層與數據鏈路層拓展

3. 典型應用場景分享

第四講 CAN總線應用層

（觀看回放）

時間：9月16日 （周二）1500

直播大綱:

1.XCP測量與CCP標定

2.UDS/OBD診斷

3.CANOPEN與J1939協議詳解

第五講 CAN總線實戰：PCAN二次開發

（觀看回放）

時間：9月30日 （周二）1500

直播大綱:

1.常見API接口講解

2.PCAN系列產品Demo演示

3.典型應用案例分享

第六講 CAN總線實戰：PCAN-Labview詳解

（觀看回放）

時間：10月14日 （周二）1500

直播大綱:

1.LabVIEW中實現PCAN接口

2.LabVIEW報文收發樣例解析

3.直播講師1V1互動答疑

第七講 CAN總線一致性測試基本方法

（觀看回放）

時間：10月28日 （周二）1500

直播大綱:

1.CAN一致性測試概述

2.詳解物理層、數據鏈路層及應用層

5.相關設備介紹

第八講 CAN XL總線技術

（即將上線）

時間：11月11日 （周二）1500

直播大綱:

1.CAN XL總線技術概述

2.敬請期待...
