STMicroelectronics STEVAL-CCA058V1培訓套件通過運算放大器和基于比較器的模擬電路提供實踐培訓。這套培訓套件用在學生培訓的學術環境或用于快速評估和原型設計基于低頻運算放大器的應用。

數據手冊：*附件：STMicroelectronics STEVAL-CCA058V1培訓套件數據手冊.pdf

STMicroelectronics STEVAL-CCA058V1培訓套件包括主板和運算放大器適配器板。該培訓套件可配置，具有廣泛使用的運算放大器原理圖和應用。板載插座接受單DIP-8引腳分配的運算放大器和比較器。

STEVAL-CCA058V1培訓套件使用戶能夠?qū)嶒?yàn)最常見的基于運算放大器的電路。它還有助于用戶為定制應用選擇最適合的運算放大器。

特性

• 基于運算放大器和比較器的原理圖和應用
  • 接受單DIP-8引腳分配的運算放大器和比較器。
  • 跟隨器、逆變器、非逆變器
  • 濾波器
  • 低側電流檢測
  • 光電二極管跨阻抗放大
• 低成本、高性能、低電壓運算放大器
  • 軌到軌
  • 高帶寬
  • 低失調
  • 輸出電流大
  • 低功耗

主板

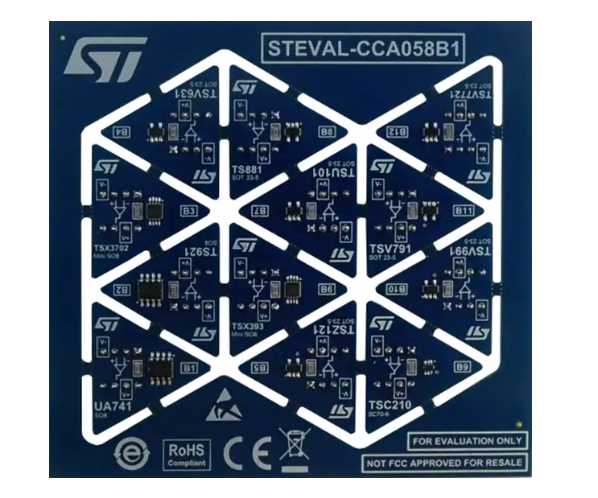

運算放大器適配器板

STEVAL-CCA058V1運算放大器培訓套件技術解析與應用指南

一、套件概述與產品定位

STEVAL-CCA058V1培訓套件是STMicroelectronics專為運算放大器和比較器電路實踐培訓設計的教學平臺。該套件面向?qū)W術教育場景和學生實訓，同時也適用于初級模擬工程師、分銷商和客戶的職業教育。

?產品定位?：

• 模擬電路動手實踐平臺
• 低頻運算放大器應用快速評估與原型設計
• 專業化技術培訓工具

?核心組成?：

• 可配置主電路板（STEVAL-CCA058A1）
• 安裝在DIP適配器上的ST運算放大器陣列
• 需要配合通孔無源元件和實驗室儀器使用

二、套件核心器件陣容

2.1 運算放大器系列

?高性能軌到軌運算放大器?：

• ?TSV7721ILT?：22MHz帶寬，200μV低偏移5V運算放大器
• ?TSV991ILT?：50MHz帶寬，200μV低偏移軌到軌5V運算放大器
• ?TSV791ILT?：軌到軌輸入/輸出20MHz增益帶寬積運算放大器
• ?TSV631ILT?：軌到軌IN/OUT，60μA功耗，880kHz，5V CMOS運算放大器

?通用型運算放大器?：

• ?TS921IDT?：軌到軌高輸出單電流運算放大器
• ?UA741CDT?：通用型單運算放大器

?專用運算放大器?：

• ?TSZ121ILT?：超高精度（5μV）零漂移微功耗5V運算放大器
• ?TSC210ICT?：高/低側雙向零漂移電流檢測運算放大器
• ?TSU101ILT?：納功耗軌到軌IN/OUT 5V CMOS運算放大器

2.2 比較器器件

• ?TS881ILT?：軌到軌0.9V納功耗比較器
• ?TSX3702IST?：微功耗雙CMOS電壓比較器
• ?TSX393IST?：微功耗雙CMOS電壓比較器

三、電路架構與技術特性

3.1 電源設計

套件采用雙電源供電架構：

• ? VCC+ ?：正電源輸入，配備10μF SMD 1210輸入電容
• ? VCC- ?：負電源輸入，配套10μF SMD 1210輸入電容
• ?去耦網絡?：每個放大器模塊均包含100pF VCC+和VCC-電容

3.2 輸入配置

?差分輸入通道?：

• IN+ DIFF/IN- DIFF差分輸入對
• ZREF+/ZREF-參考電位輸入
• 獨立單端輸入：INPUT+ AMP和INPUT- AMP

3.3 信號處理鏈路

完整信號通路設計：

1. ?輸入級?：差分/單端輸入選擇
2. ?放大器級?：8引腳DIP插座配置
3. ?反饋網絡?：ZF+/ZF-反饋?zhàn)杩咕W(wǎng)絡
4. ?負載驅動?：ZLOAD負載網絡，支持VCC+/VCC-雙極性驅動

3.4 PCB布局特點

• ?元件封裝?：所有無源元件采用SMT-0805封裝
• ?連接器?：采用2.54mm間距單排針座
• ?接口標準?：模塊化設計便于快速更換測試

四、典型應用電路配置

4.1 基礎運放電路

套件支持以下基礎電路結構：

• ?電壓跟隨器?：?jiǎn)挝辉鲆婢彌_配置
• ?反相放大器?：經典反相放大拓?fù)?/li>
• ?同相放大器?：標準同相放大結構
• ?濾波器電路?：多階濾波器實現
• ?低側電流檢測?：精密電流測量
• ?光電二極管跨阻放大?：光電信號調理

4.2 應用領域覆蓋

?過程與環境監測?：

• 傳感器信號調理
• 精密電流檢測
• 低噪聲信號放大

五、實驗配置與教學價值

5.1 實驗環境要求

?必備儀器設備?：

• 直流電源（雙路輸出）
• 函數信號發生器
• 數字萬用表
• 示波器

?配套元件?：

• 電阻、電容等通孔無源元件
• 實驗指導文檔（www.st.com獲取）

5.2 教育培訓價值

1. ?運放電路實踐?：通過實驗熟悉各種運放電路配置
2. ?器件選型指導?：學習如何為特定應用選擇最優運放
3. ?故障診斷技能?：掌握電路調試與優化方法
4. ?性能評估能力?：培養器件參數測試與對比分析能力

六、設計建議與注意事項

6.1 硬件配置建議

• ?電源設計?：確?！?V穩定供電，考慮紋波抑制
• ?信號完整性?：合理布局，減少寄生參數影響
• ?熱管理?：高輸出電流應用中注意器件散熱

6.2 教學實施要點

• ?循序漸進?：從基礎電路到復雜應用分階段教學
• ?實測對比?：安排不同運放的性能對比實驗
• ?故障模擬?：設置典型故障供學員分析排除
