STMicroelectronics IPS1025H、IPS1025H-32與IPS1025HF開關IC是單通道高側開關IC，可驅動一側接地的電容、電阻或電感負載。這些開關IC具有非常低的R DS-ON （≤25mΩ至TJ = 125°C），因此適合用于穩態工作電流高達2.4A/5.6A的應用。IPS1025H、IPS1025H-32與IPS1025HF開關IC具有外殼過熱保護、接地斷開保護、VCC 過壓保護和欠壓鎖定等特性。

數據手冊：

*附件：IPS1025HF數據手冊.pdf

*附件：IPS1025H與IPS1025H-32數據手冊.pdf

特性

• 8 V至60 V工作電源電壓范圍
• 智能驅動電容負載
• 欠壓鎖定
• VCC 過壓保護
• 過熱事件診斷引腳
• 電感負載的快速去磁
• 過載和過熱保護
• 外殼過熱保護
• 過載事件診斷引腳
• 接地斷開保護
• 設計符合IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5標準
• powerSSO-24封裝

框圖

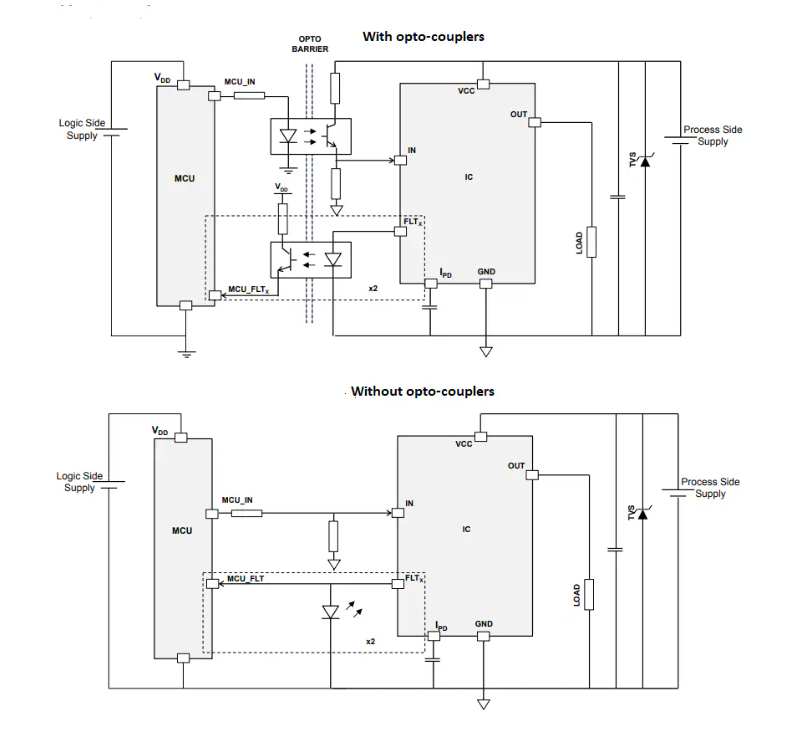

典型應用圖

IPS1025HF智能高邊開關技術解析與應用指南

一、產品概述與核心特性

IPS1025HF是意法半導體推出的高效智能高邊開關器件，具備8V至60V的寬工作電壓范圍和優異的保護診斷功能。該器件特別適用于工業自動化、可編程邏輯控制器等需要高可靠性驅動的場景。

?主要技術亮點?：

• ?超低導通阻抗?：RDS-ON典型值12mΩ，在125℃結溫下仍能保持在25mΩ以內
• ?雙重過流保護?：支持IPKH（15.4A）和IPKL（8.0A）兩級過流閾值
• ?多重溫度監控?：集成結溫和外殼溫度雙重保護機制
• ?快速啟動性能?：上電傳播延遲時間<85μs，滿足接口類型C和D的Class 3要求

二、電氣參數深度分析

2.1 關鍵靜態參數

根據數據手冊測試條件（VCC=24V，TJ=25℃）：

• ?導通電阻?：典型值12mΩ，最大值15mΩ
• ?待機功耗?：關斷狀態下靜態電流最大0.64mA
• ?工作功耗?：導通狀態下靜態電流最大2.55mA

2.2 動態性能指標

在標準測試條件下（VCC=24V，RLOAD=12Ω）：

• ? 上升時間 ?：30μs（典型值），最大60μs
• ? 下降時間 ?：25μs（典型值），最大60μs
• ?傳播延遲?：
  • 低到高(tPD(L-H))：13μs（典型值），最大25μs
  • 高到低(tPD(H-L))：60μs（典型值），最大100μs

三、智能保護機制詳解

3.1 三重過載保護模式

IPS1025HF提供靈活的過載保護配置：

?雙閾值模式?（IPD引腳通過電容接地）：

• 初始階段：IPKH=15.4A，ILIMH=9.0A
• 持續時間：DPK=215×CPD（單位μs）
• 穩態階段：IPKL=8.0A，ILIML=3.5A

?單閾值低模式?（IPD引腳通過220kΩ連接IN）：

• 過流閾值：IPKL=8.0A
• 限制電流：ILIML=3.5A

?單閾值高模式?（IPD引腳通過10kΩ接地）：

• 過流閾值：IPKH=15.4A
• 限制電流：ILIMH=9.0A

3.2 熱保護體系

器件采用?兩級溫度監控?策略：

?結溫保護?：

• 關斷閾值(TJSD)：170℃（典型值）
• 復位閾值(TJR)：150℃（最大值）

?外殼溫度保護?：

• 關斷閾值(TCSD)：130℃（最大值）
• 復位閾值(TCR)：110℃（最大值）

熱滯回設計有效防止頻繁的熱保護觸發，確保系統穩定性。

四、選型與應用建議

4.1 電流容量規劃

• ?穩態工作電流?：最高2.4A（持續）或5.6A（峰值）
• ?散熱需求計算?：需根據實際工作電流和環境溫度計算結溫

4.2 保護參數配置

根據負載特性選擇合適的工作模式：

• ?容性負載?（如燈泡）：建議使用雙閾值模式
• ?阻性負載?：可根據峰值電流需求選擇單閾值模式
