STMicroelectronics ST25R3916B/17B NFC讀卡器是高性能NFC通用器件，用于支付、消費類和工業應用。ST25R3916B/17B支持NFC啟動器、NFC接受器、NFC讀卡器和NFC卡仿真模式（如適用）。NFC讀卡器完全符合EMVCo 3.1a模擬和數字標準。符合上述標準使得該器件優化用于POS終端應用，即使在惡劣條件下，也能實現快速EMVCo認證周期，在嘈雜LCD周圍設有天線。

數據手冊：*附件：STMicroelectronics ST25R3916B，17B NFC讀卡器數據手冊.pdf

STM ST25R3916B包括一個高級模擬前端 (AFE) 和一個高度集成的數據組幀系統，用于ISO 18092無源和有源啟動器、ISO 18092無源和有源接收器，包含更高比特率的NFC-A/B (ISO 14443A/B) 讀卡器，NFCF (FeliCa?) 讀卡器，高達53kbps的NFC-V (ISO 15693) 讀卡器和NFC-A / NFC-F卡仿真。與ST25R3916B相比，ST25R3917B具有更小的功能集。

ST25R3916B與ST25R3917B具有高射頻輸出功率，可直接高效驅動天線。此外，ST25R3916B和ST25R3917B還具有其他特性，因此適合用于低功耗應用。該器件包含一個低功耗RC振蕩器和可在選定時間后自動喚醒的喚醒定時器，使用一種或多種低功耗卡存在檢測技術（相位或幅度）檢查是否存在標簽。

ST25R3916B/17B NFC讀卡器設計用于在寬電源電壓范圍（-40°C至+105°C溫度下為2.6V至5.5V；20°C至+105°C溫度下為2.4V至5.5V）以及寬外設I/O電壓范圍（1.65V至5.5V）內工作。ST25R3916B/17B結合了高射頻輸出功率、低功耗模式和寬電源范圍，因此非常適合用于基礎設施NFC應用。

特性

• 工作模式
  • 讀卡器/寫卡器
  • 卡仿真
  • 有源和無源對等網絡
• 主要特性
  • 動態功率輸出 (DPO) 控制磁場強度，以保持在給定限值內
  • 有源波形脈沖 (AWS) 可減少過沖和下沖
  • 噪聲抑制接收器 (NSR) 支持在嘈雜環境中接收
  • 通過可變電容器進行自動天線調諧 (AAT)
  • 符合集成EMVCo? 3.1a標準的EMD處理能力
  • 自動增益控制和靜噪特性，可最大限度地提高SNR
  • 低功耗NFC有源和無源目標模式
  • 可調ASK調制深度，0至82%
  • 集成穩壓器，可增強系統PSRR
  • AM/PM和I/Q解調器，帶基帶通道匯總或自動通道選擇
  • 可以驅動兩個獨立的單端天線
  • 測量天線電壓幅度和相位、RSSI、片上電源和穩壓電壓
• 射頻通信
  • 符合EMVCo? 3.1a模擬和數字標準
  • NFC-A/ISO14443A，高達848KB/s
  • NFC-B/ISO14443B，高達848KB/s
  • NFC-F/FeliCa?，高達424KB/s
  • NFC-V/ISO15693，高達53KB/s
  • NFC-A / ISO14443A (106kbit/s) 與NFC-F / FeliCa? (212/424kbit/s) 卡仿真
  • 有源和無源對等啟動器和目標模式，高達424KB/s
  • 低電平模式支持實施MIFARE Classic?兼容協議或其他自定義協議
• 外部通信接口
  • 512字節FIFO
  • 串行外設接口（SPI）傳輸速率高達10MB/s
  • I^2^C，快速模式下高達400kb/s，快速模式+下高達1Mb/s，高速模式下高達3.4Mb/s
• 電氣特性
  • 寬電源電壓和環境溫度范圍（-40°C至+105°C溫度下為2.6V to 5.5V；-20°C至+105°C溫度下為2.4V至5.5V）
  • 寬外設通信電源范圍：1.65V至5.5V
  • 石英振蕩器，能夠搭配27.12MHz晶體使用，可以快速啟動

框圖

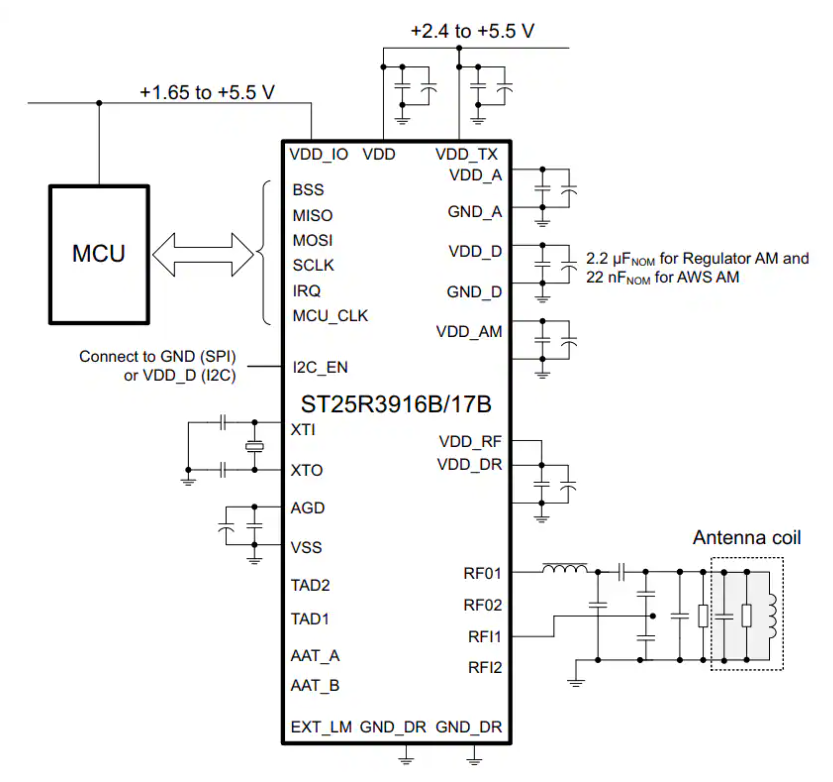

系統示意圖

ST25R3916B/ST25R3917B：高性能NFC讀卡器芯片，適用于支付與工業應用

主要特性

支持的操作模式

• 讀寫器模式 ：支持NFC-A/B/F/V等多種協議
• 卡模擬模式 ：支持NFC-A和NFC-F協議
• 點對點通信 ：支持主動與被動模式，最高速率424 kbps

射頻通信能力

• 符合EMVCo 3.1a標準，適用于支付終端
• 支持ISO14443A/B、ISO15693、FeliCa等主流協議
• 最高通信速率達848 kbps（NFC-A/B）
• 支持MIFARE Classic等私有協議

關鍵射頻特性

• 動態功率輸出（DPO） ：控制場強在設定范圍內
• 主動波形整形（AWS） ：減少過沖與下沖
• 噪聲抑制接收器（NSR） ：提升嘈雜環境下的接收性能
• 自動天線調諧（AAT） ：通過外部可變電容自動優化天線匹配

系統結構與核心模塊

發射器（Transmitter）

• 支持單端或差分天線驅動
• 可配置輸出阻抗，支持OOK與AM調制
• 支持內部驅動負載調制或外部MOS管調制

接收器（Receiver）

• 雙通道接收（AM/PM或I/Q解調）
• 可調增益與濾波器設置，支持多種子載波頻率
• 集成AGC、Squelch、RSSI等功能，提升接收穩定性

相位與幅度檢測

• 用于天線調諧狀態監測
• 支持低功耗卡片檢測（相位/幅度變化）

自動天線調諧（AAT）

• 僅ST25R3916B支持
• 通過兩個8位DAC輸出調諧電壓，優化天線諧振頻率

外部場檢測器

• 支持對等設備檢測與碰撞避免閾值
• 用于NFCIP-1主動通信與被動目標模式

低功耗與喚醒功能

ST25R3916B/17B具備先進的低功耗卡片檢測機制，可在不開啟完整讀卡場的情況下，通過相位或幅度測量檢測卡片接近。結合內置的32 kHz RC振蕩器和可配置喚醒定時器，可實現周期性檢測，顯著降低系統功耗。

通信接口

• SPI接口 ：最高10 Mbps
• I2C接口 ：支持標準模式（100 kHz）、快速模式（400 kHz）、快速模式+（1 MHz）和高速模式（3.4 MHz）
• 512字節FIFO，支持大數據幀傳輸

應用場景

• 非接支付終端 （符合EMVCo 3.1a）
• NFC通用設備 （支持NFC Forum五種標簽類型）
• 工業RFID讀寫器
• FeliCa讀寫器
• 低功耗傳感與喚醒設備
