在現代工業以及能源領域當中，直流供電系統憑借其高效且穩定的特性，被廣泛應用于電動汽車充電、光伏發電、儲能電站、變電站等諸多場景，不過要是直流系統出現絕緣故障，就有可能引發設備損壞，甚至還可能致使系統癱瘓或者出現安全事故，對直流系統開展實時絕緣監測，成為保障電力系統安全穩定運行的關鍵環節。
一、 直流系統絕緣問題的背景
直流系統通常采用不接地（IT）配電方式，即系統的正極和負極均不直接接地。這種設計雖然提高了系統的可靠性，但也帶來了絕緣監測的挑戰。一旦系統中出現絕緣電阻下降或單極接地故障，若不及時檢測和處理，可能引發短路、漏電等嚴重后果。特別是在光伏發電、儲能系統、電動汽車充電等場景中，直流電壓范圍從十幾伏至上千伏，絕緣故障的風險更為突出。
直流系統一般采用不接地配電方式，也就是系統的正極和負極都不直接接地，這種設計雖說提高了系統的可靠性，卻也給予了絕緣監測方面的挑戰，一旦系統里出現絕緣電阻下降或者單極接地故障，要是不及時檢測和處理，就可能引發短路、漏電等嚴重后果，在光伏發電、儲能系統、電動汽車充電等場景里，直流電壓范圍從十幾伏到上千伏，絕緣故障的風險更為明顯。

二、絕緣監測的基本原理與方法
絕緣監測的關鍵之處在于對直流系統正負極與地之間絕緣電阻值展開實時檢測，當下主流的監測方法有不平衡橋法、平衡橋法以及注入信號法。
不平衡橋法借助動態投切電阻來達成監測目的，它可檢測系統里任意位置出現的接地故障，哪怕正負極同時存在絕緣方面的問題也可以有效識別出來，不過它的響應速度相較于平衡橋法會稍微低一些。平衡橋法是基于靜態測量方式，速度比較快，然而在雙端接地的情況下有可能出現測量誤差，注入信號法則是依靠注入低頻信號來實施監測，不會受到系統電壓波動的影響，只是容易受到分布電容的干擾。

在實際應用中，不同場景需根據系統特性選擇合適的監測方法。例如，在電壓較高、電容較大的系統中，不平衡橋法更具優勢；而在需要快速響應的場合，平衡橋法可能更為適用。

三、直流絕緣監測產品的分類與功能
為滿足不同場景的需求，市場上出現了多種直流絕緣監測儀。例如，安科瑞電氣推出的AIM-D系列產品，涵蓋了通用型、充電樁專用型、儲能專用型等多個類別，適用于10V至1500V的直流系統。

產品型號中的代號具有明確含義：
“AIM”代表安科瑞絕緣監測儀；
“D”表示直流系統專用；
“T”為通用型，“H”和“L”分別對應高、低電壓范圍；
“S”代表儲能應用，“CA”為充電樁專用。

這類產品通常具備以下功能：
實時監測正負極對地絕緣電阻，范圍可達1kΩ至10MΩ；
支持RS485通訊，兼容Modbus-RTU協議；
提供LED指示燈、液晶顯示或撥碼開關等人機交互方式；
部分型號支持多路DO輸出，用于報警或聯動控制。

四、絕緣監測在典型場景中的應用
1. 光伏發電系統
光伏發電系統借助光伏組件把光能轉變?yōu)殡娔?，經過匯流箱以及逆變器之后并入電網，該系統直流側大多采用不接地設計，要是匯流箱或者直流母線出現絕緣下降的情況，就有可能對整個系統的運行產生影響。
比如說，在光伏匯流箱前端安裝絕緣監測儀，可實時檢測直流母線以及支路對地的絕緣狀況。一旦檢測到電阻值低于設定的閾值，設備便會發出報警信號，提醒運維人員及時排查故障，防止事態擴大。

2. 儲能系統
電化學儲能電站一般是由電池簇、匯流柜、逆變器以及電池管理系統也就是BMS等共同構成，絕緣監測功能可依靠BMS或者儲能變流器來達成，也可借助獨立的絕緣監測儀給予完成。
在電池簇進行充放電的過程當中，如果絕緣電阻處于過低的狀態，那么系統就有可能發出報警信號或者跳閘信號。為了防止多個監測儀同時開展工作造成數據干擾，可以采用分時控制策略，讓主控模塊對各設備進行協調，使其輪流進行監測，以此保證數據的準確性以及系統的穩定性。

3. 電動汽車充電樁
直流充電樁的內部含有交流轉直流模塊、智能切換單元、電表以及絕緣監測儀等多個組件，按照國家標準規定，充電樁在充電之前要對直流輸出回路開展絕緣檢測工作，以此保證絕緣電阻可符合安全方面的要求。
就拿雙槍充電樁來說，控制器會對絕緣監測儀的分時工作進行協調：要是單槍使用，那么就啟動對應的監測儀，要是雙槍同時使用，就會按照優先級來分配監測任務。這樣的設計保障了安全性，還避免了資源沖突。

4. 直流電源屏

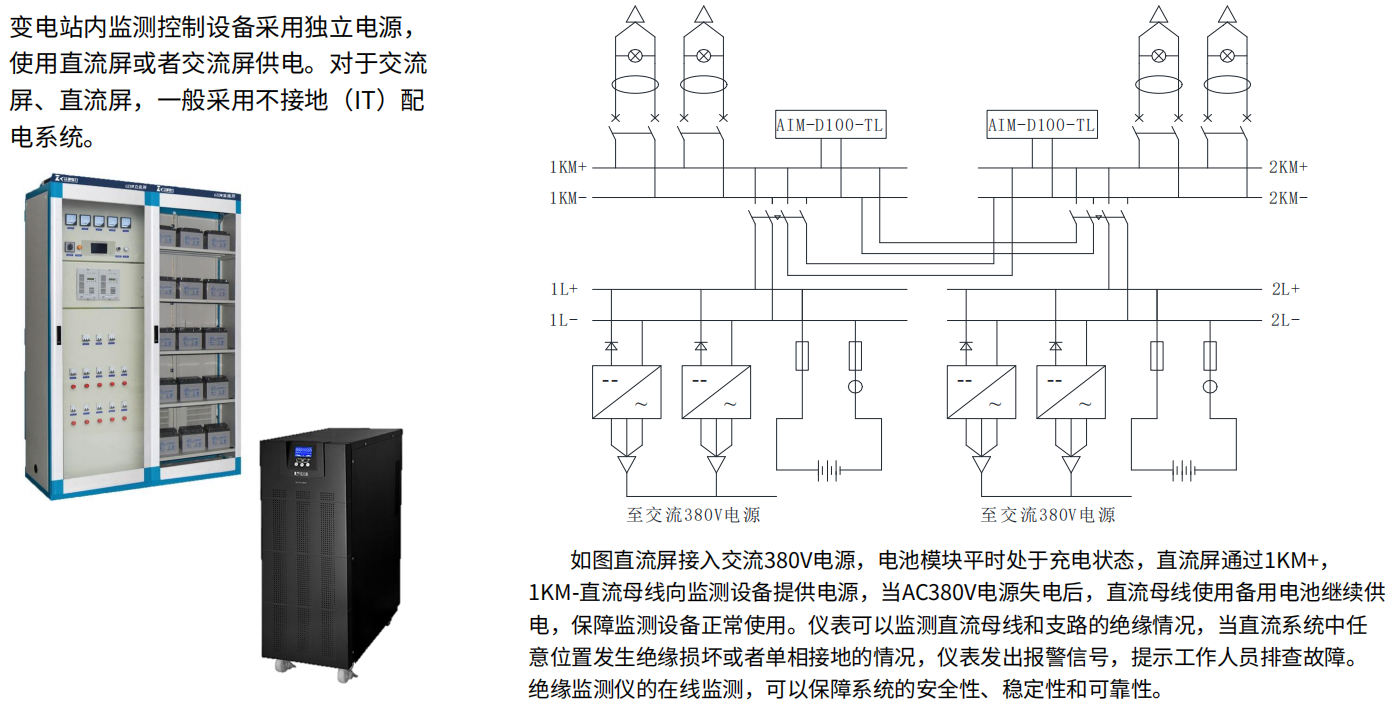

在變電站或工業控制場合，直流屏為監測設備提供備用電源。當交流電源失電時，直流系統需持續供電，此時絕緣監測儀可實時檢測母線及支路的絕緣狀態，及時發現接地故障，確保控制設備不間斷運行。

五、技術標準與合規性
直流絕緣監測產品在設計以及應用方面要遵循好多個國家標準。
就像《GB/T 18487.1 - 2015》里規定的，電動汽車充電系統在充電之前得進行絕緣檢查，要是絕緣電阻低于100Ω/V的話就應該停止充電；
《NB/T 33001 - 2018》要求充電機要有絕緣檢測功能，并且要和車輛檢測功能一起協同工作，儲能電站設計標準清楚地說明儲能單元需要有絕緣監測能力。
這些標準給絕緣監測設備的性能以及應用給出了明確的指導，同時也呈現出行業對直流系統安全性的非常重視。

六、結語
直流系統絕緣監測屬于保障電力系統安全穩定運行的關鍵技術手段，借助實時監測絕緣電阻，及時察覺并處置故障，可有效防止設備損壞以及系統風險，隨著光伏、儲能、電動汽車等領域迅速發展，絕緣監測技術的應用會變得日益廣泛，其關鍵性也會日益突出，安科瑞電氣等企業所推出的系列化且場景化的產品，為不同領域的直流系統給出了可靠的監測解決方案，推動行業達成更高效更安全的技術升級。
