隨著上世紀六十年代快速傅里葉變換（FFT）的提出以及無限沖激響應（IIR）和有限沖激響應（FIR）濾波器設計的完善，數字信號處理技術的需求開始快速增長。這一時期，音頻、圖像、通信等領域的需求顯著增加，推動了數字信號處理器（DSP）的開發與應用。

在音頻領域，Audio DSP技術得到了快速發展，通過創新的音頻算法設計，顯著提升了系統音效質量。隨著人工智能技術的突破性進展和神經處理單元（NPU）的興起，未來音頻處理技術將朝著DSP與NPU相結合的方向發展，為音頻處理的智能化發展提供了新的方向。

數模龍頭艾為電子推出的艾為飛天DSP，正是面向現代音頻處理需求而生的高性能解決方案?！帮w天”一詞凝聚了東方的美學與想象，源于神話中飛翔的“東方女神”形象，“飛”寓意著突破聲音物理局限的音效躍遷； “天”寓意著抵達音質純凈的至高境界，“飛天” 之名與 “神仙算法SKTune” 形成呼應，承載著傳統文化、東方浪漫與技術突破的意象。

本系列將從以下幾個方面來闡述DSP的技術演進以及艾為飛天DSP相應的產品的演進：

DSP技術演進與設計

艾為飛天DSP產品的演進

艾為飛天DSP特色算法介紹

DSP技術演進與設計

近年來，DSP（數字信號處理器）在架構設計、指令運行、制程工藝以及算法適配等維度不斷演進，通過技術創新和優化設計，不僅顯著提升了DSP的性能表現，還有效降低了其功耗需求。

01 DSP的架構

DSP架構是數字信號處理系統的核心，其設計直接影響信號處理的效率以及系統的整體性能。

馮諾依曼架構

圖1 馮諾依曼結構

馮諾依曼架構是現代計算機的基礎。目前的計算機的CPU的架構幾乎都來源于馮諾依曼架構。馮諾依曼架構定義了CPU與存儲的基本關系。CPU之間通過總線進行數據傳輸，可以傳輸指令也可以傳輸數據。而指令和數據在同一個存儲區中，使用一個總線來進行傳輸。在進行數據處理過程中，馮諾依曼架構的數據和指令在同一個總線上處理，其中兩個傳輸?shù)膬?nèi)容必須串行處理，所以計算機的基本操作取指和取數據不能同時操作。指令的幾個基本操作參考圖1。

哈弗架構

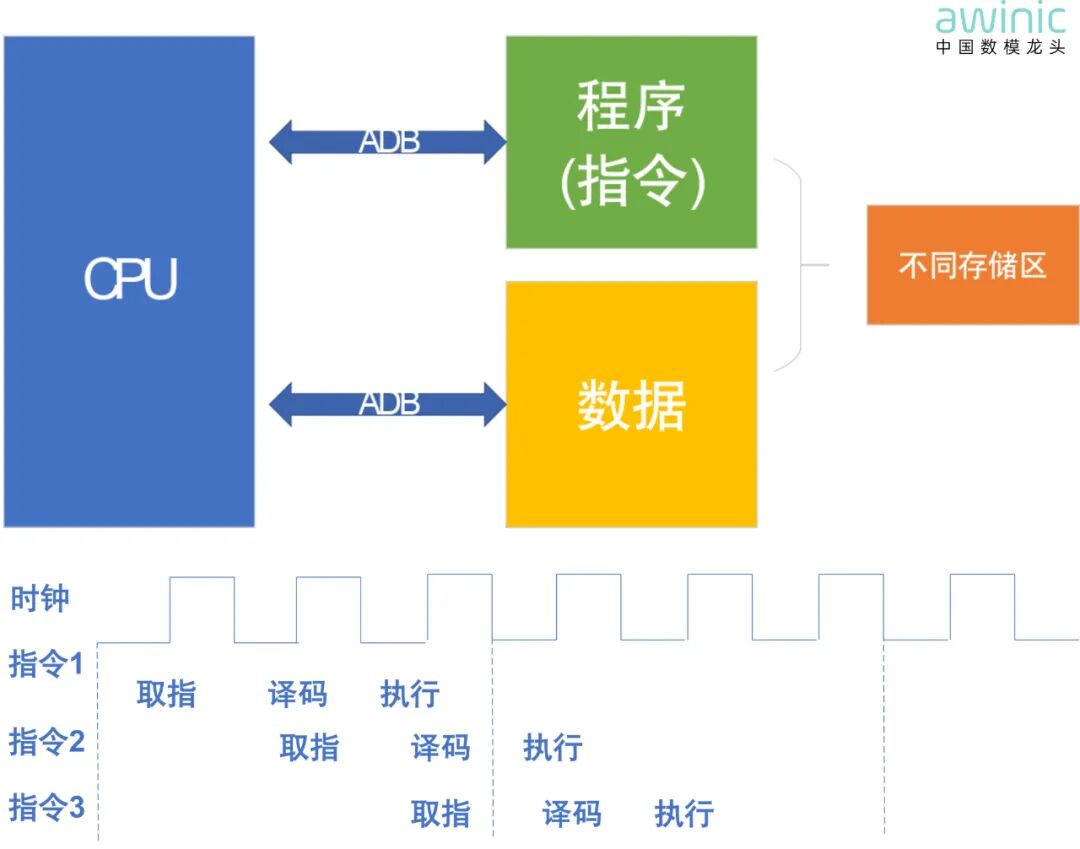

圖2 哈弗結構

哈弗結構，將數據和指令使用不同的總線進行傳輸，取指和譯碼操作可以進行并行處理。當在進行指令1的譯碼時，指令2的取指可以同時進行，這個是因?yàn)閿?shù)據傳輸在兩條不同的總線上，這兩個操作可以并行操作，這樣大大提升處理器的性能。DSP幾乎都是采用哈弗架構的處理器。

02 SIMD介紹

隨著技術的發展和對于計算的更高的訴求，DSP計算需要從寬帶化，向量化等方面演進。指令方面也逐步從單指令單數據(SISD)逐步轉化為單指令多數據處理的方式(SIMD)。下面來看以下這種幾種技術的區別。SIMD(Single Instruction Multiple Data)的技術在各個DSP或者CPU上進行演進和發展:

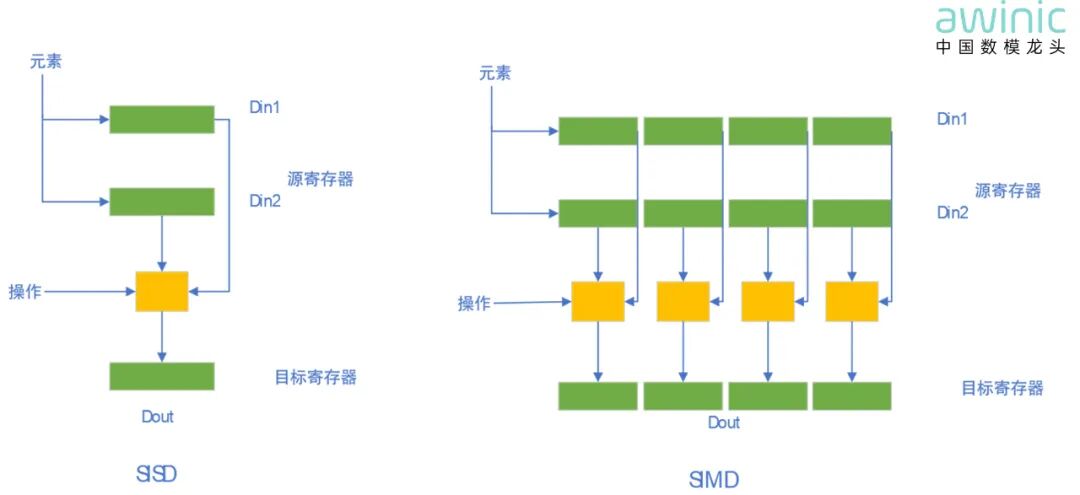

圖3 SISD(Single Instruction Single Data)與SIMD的邏輯圖示

SIMD的寄存器可以區分為64-bit和128比特。64-bit寄存器的數據可以分為：兩個32位，四個16位，或八個8位整數數據元素可以同時在一個64位寄存器中進行操作；128-bit寄存器的數據可以分為：四個32位，八個16位，或16個8位整數數據元素可以同時在一個128位寄存器中進行操作。這種SIMD的操作方式使得DSP/CPU在計算性能方面得到極大的提升。

在后續DSP/CPU廠商的技術演進中，部分廠商采用了超長指令字（Very Long Instruction Word, VLW）的SIMD（單指令多數據）模式，以提升并行計算能力。例如，高通DSP的HVX（Hexagon Vector eXtensions）指令和ARM的NEON指令形式，這些指令通過擴展向量處理能力，顯著提升了并行計算效率。艾為飛天DSP也在向量計算領域進行了深入研究和實際應用，以優化其處理性能和效率。

03 DSP的工藝與功耗

除了計算性能，制程工藝是DSP技術發展中的另一個關鍵領域。20世紀90年代，隨著CMOS工藝的進一步發展，DSP芯片的功耗顯著降低。CMOS工藝的低功耗特性使DSP在語音處理、圖像處理等領域得到了更廣泛的應用。作為DSP行業的領軍企業，德州儀器（TI）的C5000系列采用的是0.18微米工藝，而C6000系列則升級為90納米或65納米工藝。相較于C5000，C6000在功耗和性能方面均有顯著提升。

工藝的演進不僅使芯片面積顯著縮小，便于集成到單板系統中，還顯著降低了功耗。例如，采用90納米工藝的移動高清編碼器IP功耗約為100毫瓦，而采用65納米工藝時，功耗可降至50毫瓦，功耗節省約50%。

在實現低功耗設計時，除了工藝技術的改進，其他技術的演進同樣重要。動態電壓頻率調節（DVFS）是一種通過實時調整工作電壓和頻率來優化功耗的技術。在輕載情況下，DSP可通過降低電壓和頻率顯著減少功耗。這一技術依賴于精確的負載預測和快速的工作點切換，通過性能計數器統計指令執行情況，從而實現動態調節。

通過以上介紹可知，DSP的架構目前均為基于哈弗結構構建，這種架構能夠有效提升系統效率。同時，SIMD（單指令多數據）的指令處理方式從另一個維度顯著提升了DSP的處理能力。此外，在DSP的發展過程中，工藝技術對其性能具有重要影響，更先進的制程工藝越能帶來功耗和面積的優化。后續的文章將介紹艾為飛天DSP產品的演進。
