一前言

隨著信息技術和半導體技術的快速發展，電子產品的類型和功能模塊日益多樣化，提訊傳輸速率也日益提高，產品的EMC問題也是越來越多樣化，解決EMC問題的方法多種多樣，常見的方法硬件層面的居多，然而有時候解決EMC問題利用軟件的方法反而是更高效快速的。

二整改案例

今天分析一個用軟件的方法解決EMC問題的實際案例，通過該案例可以了解到軟件解決EMC問題帶來的高效和便捷性，該EMC問題點來自于某款車載產品的觸摸模塊問題，主要的問題點出在CE電壓法測試，測試摸底數據如下圖：

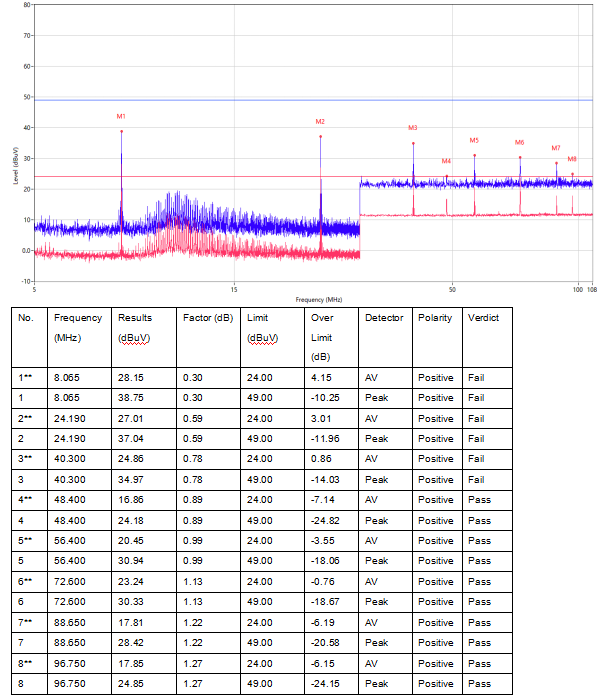

圖1 摸底測試數據

模塊的實物圖如下：

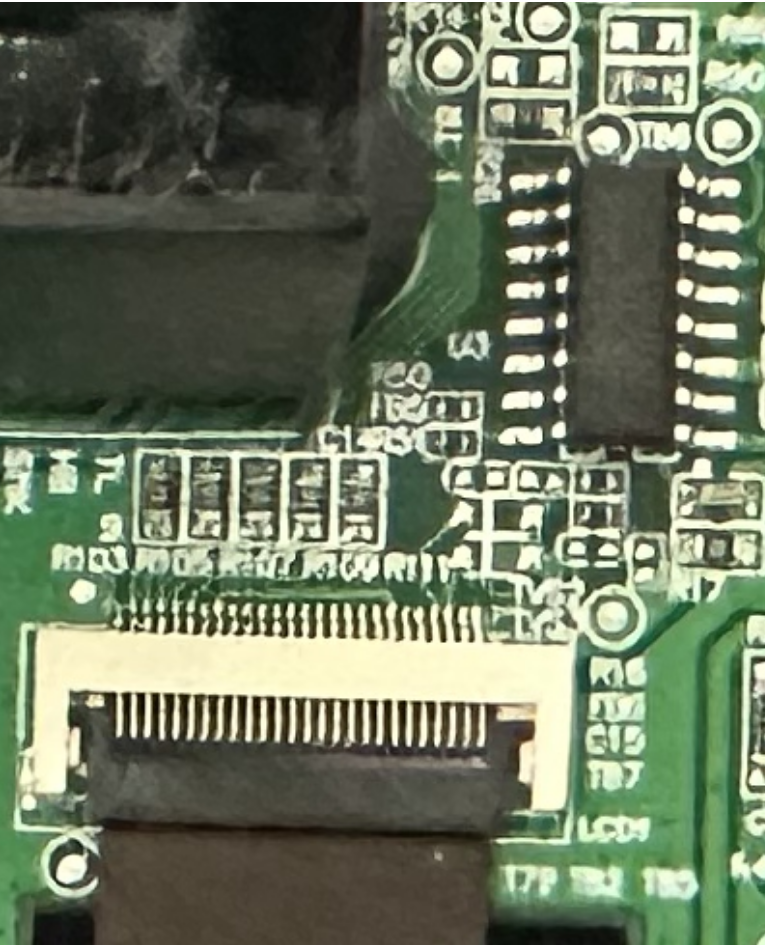

圖2 產品實物圖

【數據分析】：

從測試摸底圖中可以看出，產品的觸摸模塊有一個基頻為8MHz的時鐘倍頻超標，實物圖可以看出產品的觸摸芯片輸出端從芯片走線到屏幕排線連接到屏幕端，板上的觸摸走線已經是有磁珠隔離的了。

【整改過程】：

排查到是觸摸芯片問題時，其實第一時間還是在硬件上著手，其中包括換芯片觸摸輸出的濾波參數和濾波方案，但是沒什么明顯的效果，而且濾波參數調太大觸摸的功能也可能受到影響。

后續還對芯片的供電進行濾波，甚至對芯片的供電和地進行隔離，但是最終還是沒有解決問題。

最后想到了軟件是不是可以解決問題，最終和芯片的供應商溝通完發現芯片的8MHz時鐘確實是可以通過內部軟件配置，使芯片工作的8MHz進行抖頻處理，也就是內部時鐘展頻處理。開完展頻的測試數據圖如下：

圖3 軟件內部展頻數據

【分析】：

可以看出內部軟件開完展頻處理后，時鐘超標數據有了明顯下降，通過測試標準限值。

三總結

在EMC問題處理中，軟件方法處理EMC問題往往是容易忽略掉的一個重要處理手段，軟件處理問題方法有很多如關掉產品芯片某些沒有用到的數據口除去干擾、內部時鐘開展頻、處理一些干擾測試關鍵幀問題等等。通過軟件方法有效解決EMC問題，可使產品在硬件架構上無需調整即可滿足電磁兼容要求，從而避免研發過程中不必要的設計變更。這種技術路徑不僅顯著縮短產品開發周期，同時能大幅降低因反復修改產生的時間成本及人力物力投入，為產品快速上市提供有力保障。
