在各類電子設備設計日趨小型化的今天，電源模塊的尺寸與性能往往成為產品整體設計的關鍵制約因素。深圳市海凌科電子推出的LS DIY型AC-DC模塊電源，以其超小型、高效率、寬電壓輸入等核心優勢，為空間受限的應用場景提供了理想的電源解決方案。

一、產品概述

LS DIY型電源是海凌科專為客戶打造的小型化裸板式綠色模塊電源，具備交直流兩用、輸入范圍寬、高隔離、低功耗等特性。10W規格外殼尺寸僅為29.5×20.1×10mm，堪稱業內最小體積之一，非常適合對安裝空間有嚴格限制的設備。

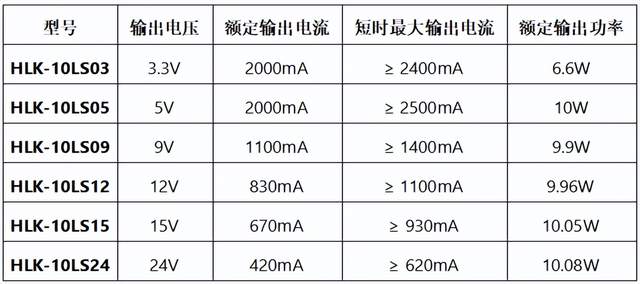

10w系列提供多種輸出電壓型號，包括：

當然，我們還為大家準備了3W和5W的不同規格供大家選擇，這兩個規格尺寸更小，僅為26.4×15.5×10mm和26.4×17.5×10mm。

二、產品亮點

1.超小體積，超高密度

采用超薄設計，體積小巧，功率密度高，其3W系類外殼尺寸僅為26.4×15.5×10mm，輕松嵌入各類緊湊設備。

2.全球電壓輸入，交直流兩用

支持85~265VAC或120~350VDC輸入，適應多種供電環境。

3.低功耗、高效率

空載損耗＜0.1W，滿載效率最高可達85%以上，節能環保。

4.安全隔離，可靠性高

輸入輸出之間耐壓高達3000VAC，具備短路、過流保護功能，并可自動恢復。滿足 UL、CE 要求；產品設計滿足 EMC 及安規測試要求

5.低紋波噪聲，輸出穩定

紋波噪聲控制在100mVp-p以內，保障后端電路穩定運行。

6.長壽命設計

MTBF≥10萬小時，支持連續高強度工作，適用于工業級應用。

三、電氣性能

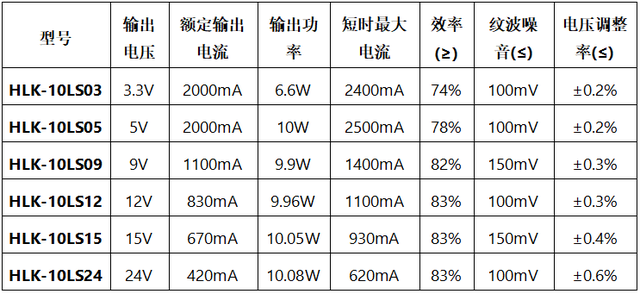

這里給大家列舉10W系列的主要電氣性能參考

表格說明與共同特性：

·測試條件：上述效率數據均在輸出滿載、輸入電壓為230Vac的條件下測得。紋波噪音的測試帶寬為20MHz，負載端并10uF 和 0.1uF 電容進行測試。

·輸入特性：全系列支持85-265Vac或120-350Vdc的寬范圍輸入。

·保護功能：全系列均具備輸出過流保護（110%-150%）和輸出短路保護（自恢復）功能。

·工作溫度：-25℃至+60℃，適應惡劣環境。

設計支持：

海凌科提供完整的典型應用電路參考，包括輸入保險絲、壓敏電阻、安規電容、共模電感等必備保護與濾波器件。用戶可根據實際EMC需求靈活調整，輕松通過UL、CE等認證。

四、應用場景

LS DIY型電源憑借其獨特的產品特性，在多個領域展現出廣泛的應用前景：

1. 智能家居與物聯網設備

·智能插座/開關：小巧體積便于嵌入標準86盒

·智能網關/中繼器：寬電壓輸入適應不同地區電網波動

·傳感器節點：低功耗特性延長設備待機時間

·智能照明控制器：高隔離保障用戶安全

2. 工業控制與自動化

·PLC模塊擴展電源：小體積滿足模塊化設計需求

·工業傳感器與變送器：適應-25℃至+60℃寬溫工作環境

·HMI人機界面輔助供電：穩定輸出保障顯示質量

·電機驅動控制板：抗干擾能力強，適應工業環境

3. 電力儀器儀表

·智能電表/水表：高可靠性確保長期穩定運行

·電力監測裝置：輸入輸出高隔離，保障測量精度

·繼電保護設備：快速響應，過流保護功能完善

4. 通訊與網絡設備

·路由器/交換機模塊電源：低紋波噪聲減少信號干擾

·通訊基站輔助電源：適應惡劣電網環境

·網絡終端設備：交直流兩用，部署靈活

5. 其他特殊應用

·醫療設備輔助供電：安全隔離，符合安規要求

·安防監控設備：寬溫工作，適應室外環境

·商用顯示設備：高效率，減少整機發熱

應用提示：

該系列電源特別適合對體積要求苛刻、EMC要求不高的場合。若應用于電磁兼容惡劣的環境（如工業現場、醫療設備、汽車電子等），請務必按照規格書推薦添加完整的EMC外圍電路，確保系統穩定性和認證通過率。

五、總結

LS DIY型電源以其極致的體積、可靠的性能、靈活的兼容性，成為小空間、高效率電源設計的優選方案。從智能家居到工業控制，從電力儀表到通訊設備，它都能提供穩定、安全的電源保障，真正實現"小體積，大應用"的產品理念。當然，如果你有更體積功率更小的需求可以選擇我們的B0505S-1WR5，具體詳情可以查看《新品發布：重新定義微小功率隔離電源！》,又或者是想要追求更大的功率但不知道怎么選，也可以看看《15W系列AC-DC電源模塊怎么選？海凌科B系、C系、T系全面對比，別再糾結了！》，總之，我們這里有你想要的更多電源選擇！
