該DAC63202W是一款 12 位、雙通道、緩沖、電壓輸出和電流輸出智能數模轉換器 （DAC）。DAC63202W器件支持Hi-Z掉電模式和斷電條件下的Hi-Z輸出。DAC輸出提供力檢測選項，用作可編程比較器和電流吸收器。多功能 GPIO、功能生成和可編程非易失性存儲器 （NVM） 使這些智能 DAC 能夠?qū)崿F(xiàn)無處理器應用和設計重用。該器件可自動檢測I2C、SPI和PMBus接口，并包含內部基準電壓源。

該智能DAC的功能集與微型封裝和低功耗相結合，是電壓裕量和縮放、用于偏置和校準的直流設定點以及波形生成等應用的絕佳選擇。
*附件：dac63202w.pdf

特性

• 具有靈活配置的可編程電壓或電流輸出：
  • 電壓輸出：
    • 1LSB DNL
    • 收益為 1 ×、1.5 ×、2 ×、3 ×和 4 ×
  • 電流輸出：
    • 1LSB INL 和 DNL（8 位）
    • ±25μA、±50μA、±125μA、±250μA輸出范圍選項
• 適用于所有通道的可編程比較器模式
• VDD關閉時的高阻抗輸出
• 高阻抗和電阻下拉掉電模式
• 50MHz SPI 兼容接口
• 自動檢測 I2C、SPI 或 PMBus? 接口
  • 1.62V VIH，VDD = 5.5V
• 通用輸入/輸出 （GPIO） 可配置為多種功能
• 預定義波形生成：正弦波、余弦波、三角波、鋸齒波
• 用戶可編程非易失性存儲器 （NVM）
• 內部、外部或電源作為參考
• 工作范圍廣：
  • 電源：1.8V 至 5.5V
  • 溫度：–40°C 至 +125°C
• 小包裝：
  • 16 引腳 DSBGA：1.76mm × 1.76mm，標稱值

參數

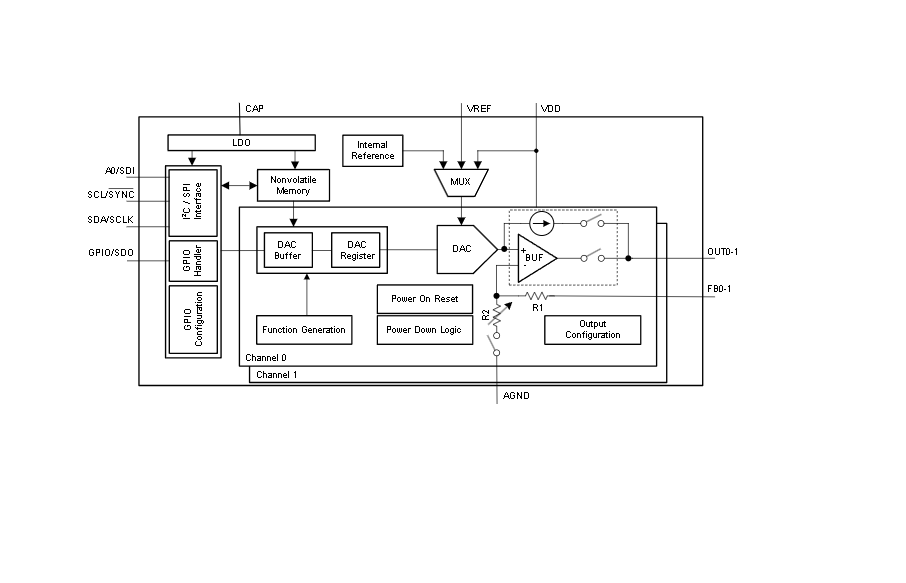

方框圖

DAC63202W 是德州儀器（Texas Instruments）推出的 12 位雙通道智能數模轉換器（DAC），主打電壓 / 電流雙輸出模式、自動協議檢測與可編程波形生成功能，適配光模塊、高性能計算、筆記本電腦等場景的電源電壓調節、信號校準與故障監測需求。其核心優勢在于高集成度（內置基準、NVM、比較器）與靈活的功能擴展，結合小尺寸與寬環境適應性，成為精密模擬信號轉換的高效解決方案。以下從核心特性、性能參數、功能模塊、應用設計及使用信息等方面展開總結。

一、核心特性與產品定位

1. 基礎參數與架構

• 分辨率與通道配置 ：12 位分辨率雙通道 DAC，每通道獨立支持電壓輸出（0-VDD）或電流輸出（±25μA/±50μA/±125μA/±250μA 可選），集成 4 路比較器輸入（FB0-FB1 復用）與 1 路多功能 GPIO，支持比較器、波形生成等擴展功能。
• 低功耗與寬電壓 ：工作電壓 1.8V-5.5V，電壓輸出模式靜態電流典型值 150μA / 通道，電流輸出模式低至 42μA / 通道（±25μA 量程）；內部集成低壓差穩壓器（LDO），CAP 引腳需外接 1.5μF 旁路電容保障穩定性。
• 高集成度 ：內置 1.21V 高精度電壓基準（溫度漂移最大 50ppm/°C）、非易失性存儲器（NVM）、可編程比較器與波形生成器，支持參數掉電保存與獨立故障管理，減少外部元器件數量。

2. 環境適應性與可靠性

• 工作溫度 ：-40°C 至 125°C（結溫最高 150°C），滿足工業級寬溫需求，適配惡劣環境下的精密信號轉換。
• ESD 防護 ：人體放電模型（HBM）±2000V，帶電器件模型（CDM）±500V，符合 JEDEC 抗靜電標準，降低裝配與使用過程中的損壞風險。
• 封裝規格 ：16 引腳 DSBGA（YBH 封裝），尺寸僅 1.76mm×1.76mm，最大高度 0.4mm，底部球柵陣列設計，適配高密度 PCB 布局，尤其適合空間受限的消費電子與工業設備。

二、關鍵性能指標

1. 電壓輸出模式性能（典型值，TA=25°C，VDD=5.5V，增益 = 1×）

2. 電流輸出模式性能（典型值，TA=25°C，VDD=5.5V，±250μA 量程）

三、電源與功耗

1. 電源需求

2. 功耗分布

• 正常模式 ：電壓輸出模式總功耗約 0.5mW / 通道（VDD=3.3V），電流輸出模式低至 0.14mW / 通道（±25μA 量程）。
• 睡眠模式 ：內部基準關閉時功耗 28μA，僅保留必要電路供電，適配設備待機場景。

四、應用設計要點

1. 電源與基準設計

• 供電架構 ：VDD 推薦使用線性穩壓器（如 TPS7A02）或低噪聲 DC/DC（如 TPS62803），避免開關噪聲耦合至模擬信號；CAP 引腳需靠近器件放置 1.5μF X7R 陶瓷電容，VDD 引腳旁并聯 0.1μF 去耦電容。
• 基準選擇 ：優先使用內部 1.21V 基準（需設置 EN-INT-REF=1），若需更高精度可外接 1.8V-VDD 范圍的外部基準（VREF 引腳），注意外部基準需在 VDD 穩定后上電，避免損壞器件。

2. PCB 布局

• 信號分區 ：將模擬信號（OUT0-OUT1、FB0-FB1、VREF）與數字信號（SCL/SYNC、SDA/SCLK、GPIO）分開布線，模擬地（AGND）與數字地單點連接，減少串?dāng)_；VREF 引腳旁放置 0.1μF 去耦電容，保障基準穩定性。
• 封裝焊接 ：DSBGA 封裝需采用激光鋼網（厚度 0.075mm），焊盤直徑 0.2mm，焊接后需檢查焊點完整性，避免虛焊導致的基準漂移或通信故障。

3. 初始化與配置

• 模式切換 ：通過 COMMON-CONFIG 寄存器配置通道工作模式：
  • 電壓輸出：設置 VOUT-PDN-X=00，IOUT-PDN-X=1，短接 OUTx 與 FBx 構成閉環。
  • 電流輸出：設置 IOUT-PDN-X=0，VOUT-PDN-X=11（高阻），F(xiàn)Bx 引腳懸空。
• 關鍵寄存器配置 ：
  • 波形生成：通過 DAC-X-FUNC-CONFIG 配置 FUNC-CONFIG-X（波形類型）、CODE-STEP（步長）與 SLEW-RATE（步長時間）。
  • 比較器：設置 DAC-X-VOUT-CMP-CONFIG 的 CMP-X-EN=1，配置輸入阻抗（CMP-X-HIZ-IN-DIS）與輸出模式（推挽 / 開漏）。
  • NVM 保存：配置完成后，設置 COMMON-TRIGGER 的 NVM-PROG=1，將參數寫入 NVM，掉電后自動加載。
